【机械行业标准(JB)】射吸式焊炬

本网站发布时间： 1993-07-27 15:00:00

JB/T6969-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 6969-1993
标准名称：
射吸式焊炬
标准类别：
机械行业标准(JB)
英文名称：
Jet-suction welding torch
标准状态：
现行
发布日期：
1993-07-27
实施日期：
1994-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
162.20 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>加工工艺>>J33焊接与切割

关联标准

替代情况：
原标准号GB 5109-85
采标情况：
neq ISO 5172

出版信息

页数：
8 页
标准价格：
14.0 元

其他信息

发布部门：
哈尔滨焊接研究所

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了射吸式焊炬的形式、结构、互换零件、连接部位、基本参数、技术要求、试验方法、验收规则、标志和包装。本标准适用于单焰射吸式焊炬。 JB/T 6969-1993 射吸式焊炬 JB/T6969-1993

标准内容

部分标准内容：

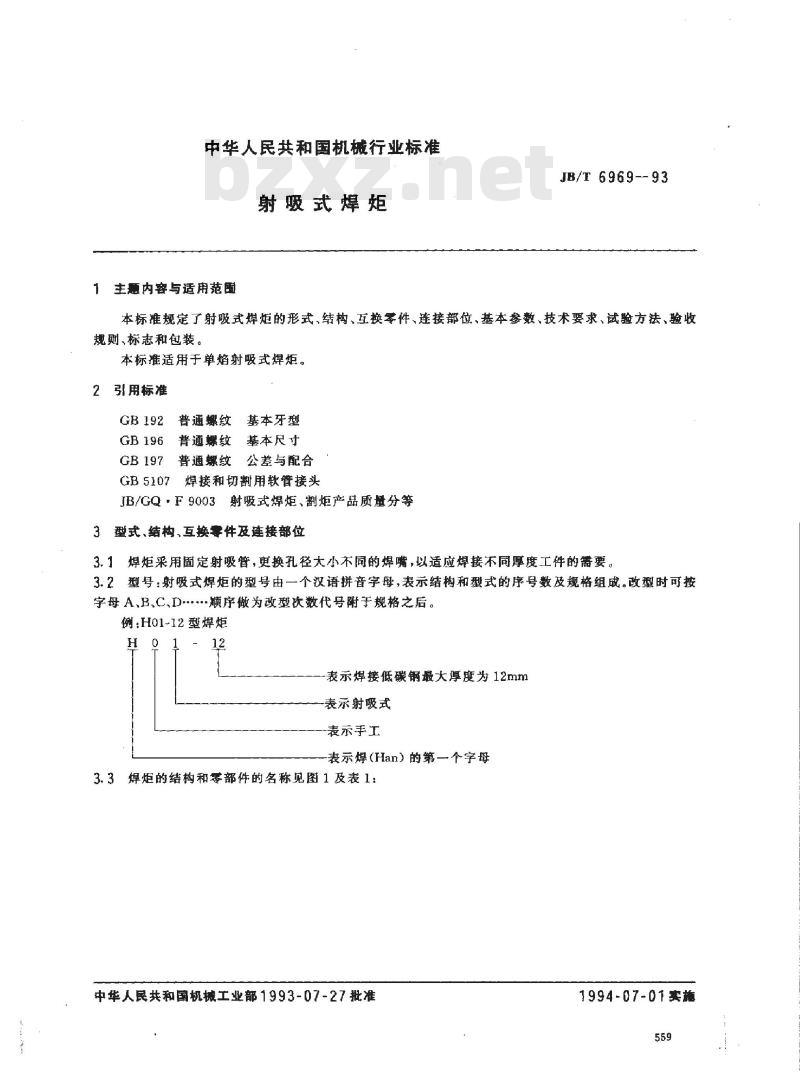

中华人民共和国机械行业标准
射吸式焊炬

1 主题内容与适用范围
本标准规定了射吸式焊炬的形式、结构、互换零件、连接部位、基本参数、技术要求、试验方法、验收规则、标志和包装。本标准适用于单焰射吸式焊炬。

2 引用标准
GB192 普通螺纹基本牙型
GB196 普通螺纹基本尺寸
GB197 普通螺纹公差与配合
GB5107 焊接和切割用软管接头
JB/GQ·F9003 射吸式焊炬、割炬产品质量分等

3 型式、结构、互换零件及连接部位
3.1 焊炬采用面定射吸管，更换孔径不同的焊嘴以适应焊接不同厚度的工件。
3.2 型号：射吸式焊炬型号由汉语拼音字母表示结构和型式，序号及规格组成。改型时按字母A、B、C、D…序列作为改型代号附于规格之后。例如：H01-12型表示焊接低碳钢最大厚度12mm，H表示射吸式，01表示手工焊，12表示厚度。

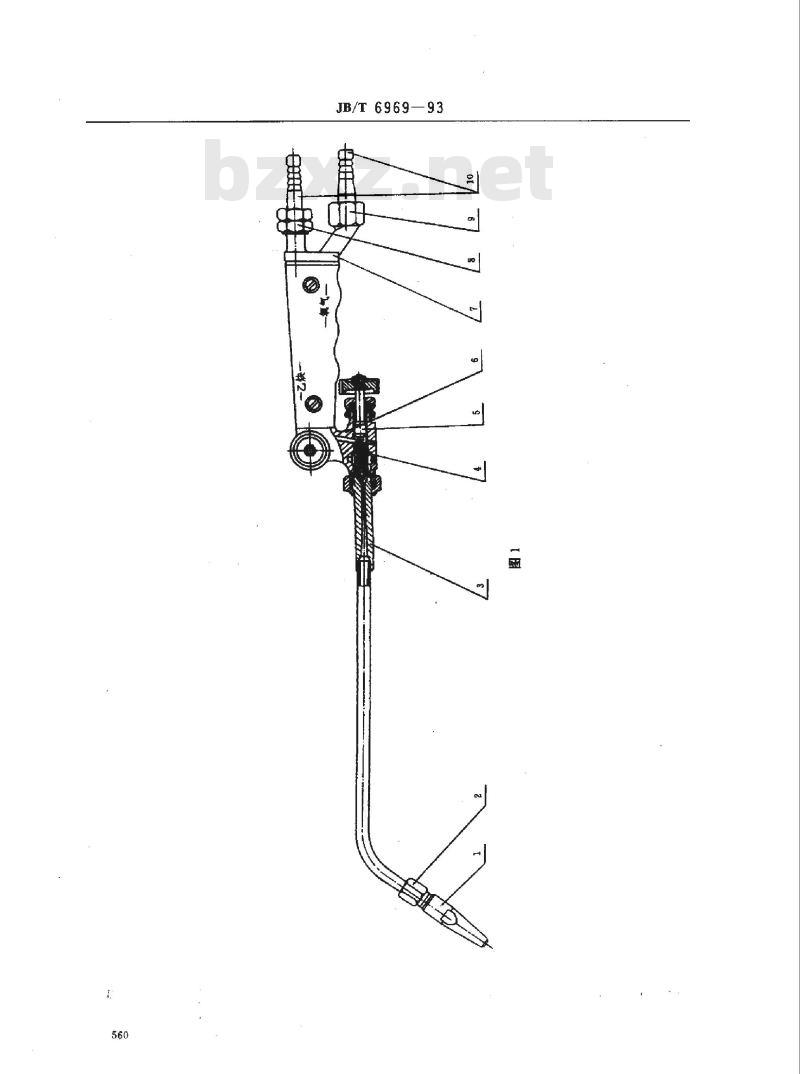

3.3 焊炬结构及零部件见图1及表1，包括焊嘴、焊嘴接头、射吸管、喷嘴、氧气阀针等。
3.4 互换零件及连接部位

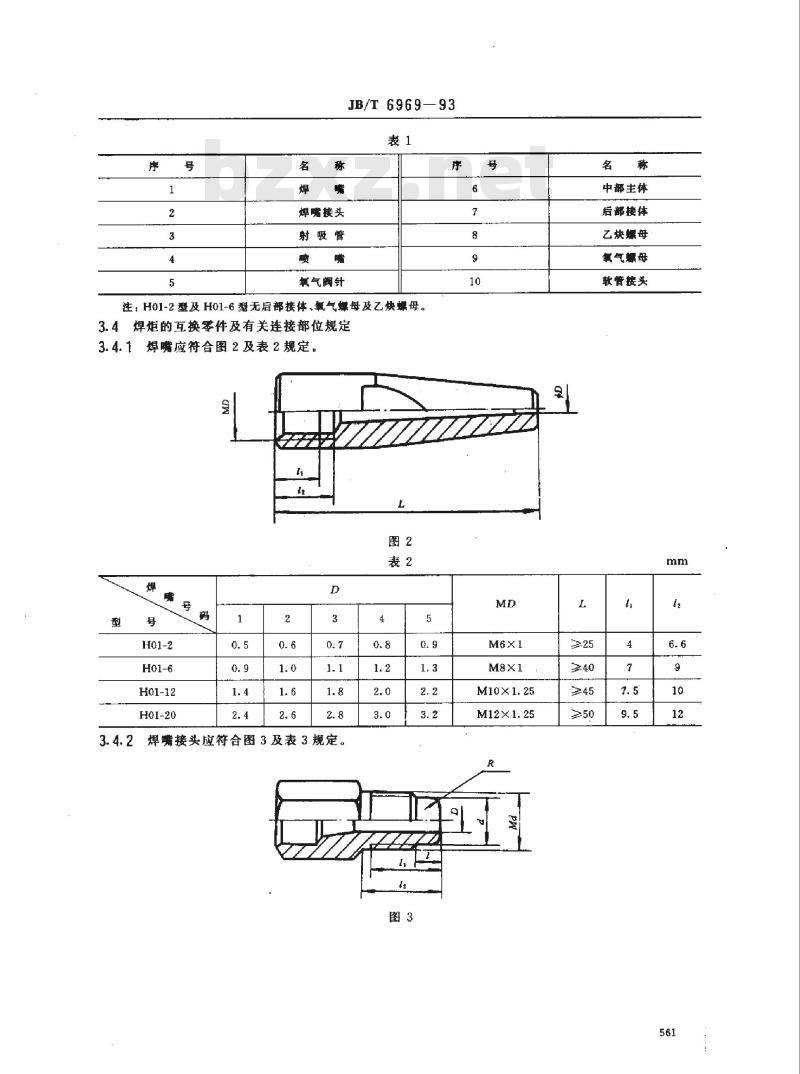

3.4.1 焊嘴应符合图2及表2规定。
3.4.2 焊嘴接头应符合图3及表3规定，包括中部主体、后部接体、乙炔螺母、氧气螺母、软管接头等尺寸要求。

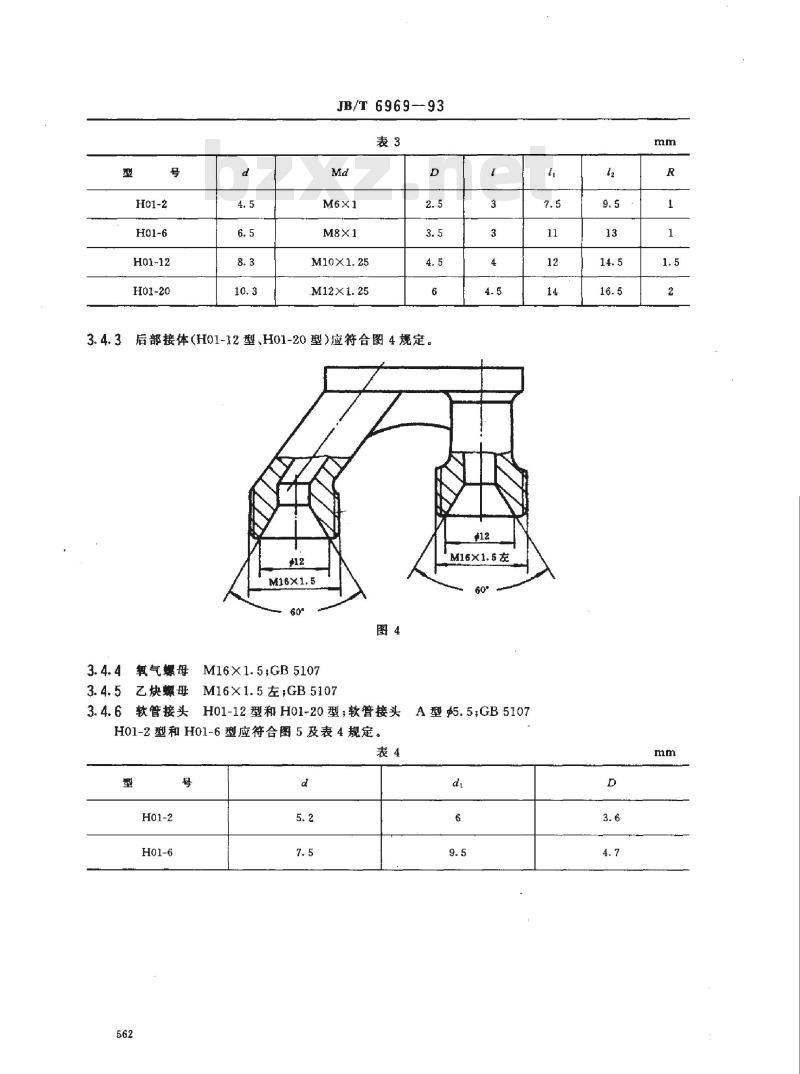

3.4.3 后部接体（H01-12型、H01-20型）应符合图4规定。
3.4.4 氧气螺母 M16×1.5，应符合 GB5107 标准。
3.4.5 乙炔螺母 M16×1.5，应符合 GB5107 标准。

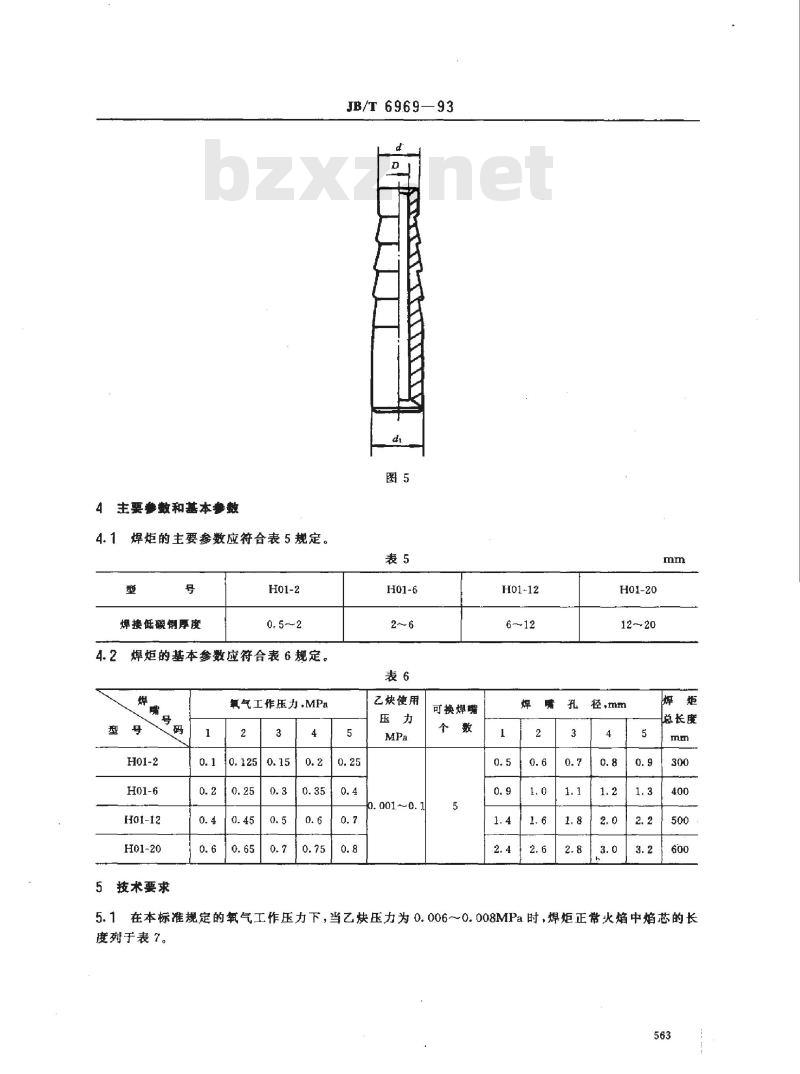

3.4.6 软管接头 H01-12型和 H01-20型采用 A 型，H01-2型和 H01-6型按图5及表4规定。

4 主要参数和基本参数
4.1 焊炬的主要参数应符合表5规定，包括焊接低碳钢厚度范围、氧气工作压力、乙炔使用压力等。此内容来自标准下载网
4.2 焊炬的基本参数应符合表6规定，包括可换焊嘴数量、焊嘴直径、总长度等。

5 技术要求
5.1 在规定氧气工作压力下，乙炔压力应适应焊接厚度，保证焊炬稳定工作。焊炬各部件应密封良好，气路灵活，火焰稳定，焰芯长度符合设计要求，并在操作温度范围内保证正常使用。
