中华人民共和国机械行业标准
射吸式割炬

1 主题内容与适用范围
本标准规定了射吸式割炬的型式、结构、互换零件、连接部位、基本参数、技术要求、试验方法、验收规则、标志和包装。本标准适用于氧-乙炔预热火焰的手工射吸式割炬。

2 引用标准
GB192 普通螺纹基本牙型
GB196 普通螺纹基本尺寸
GB197 普通螺纹公差与配合
GB5107 焊接和切割用软管接头
JB/GQ·F9003 射吸式焊炬、割炬产品质量分等

3 型式、结构、互换零件及连接部位
3.1 割炬采用固定射吸管，更换切割氧孔径大小不同的割嘴，以适应不同厚度工件的切割需求。割嘴可为组合式或整体式。

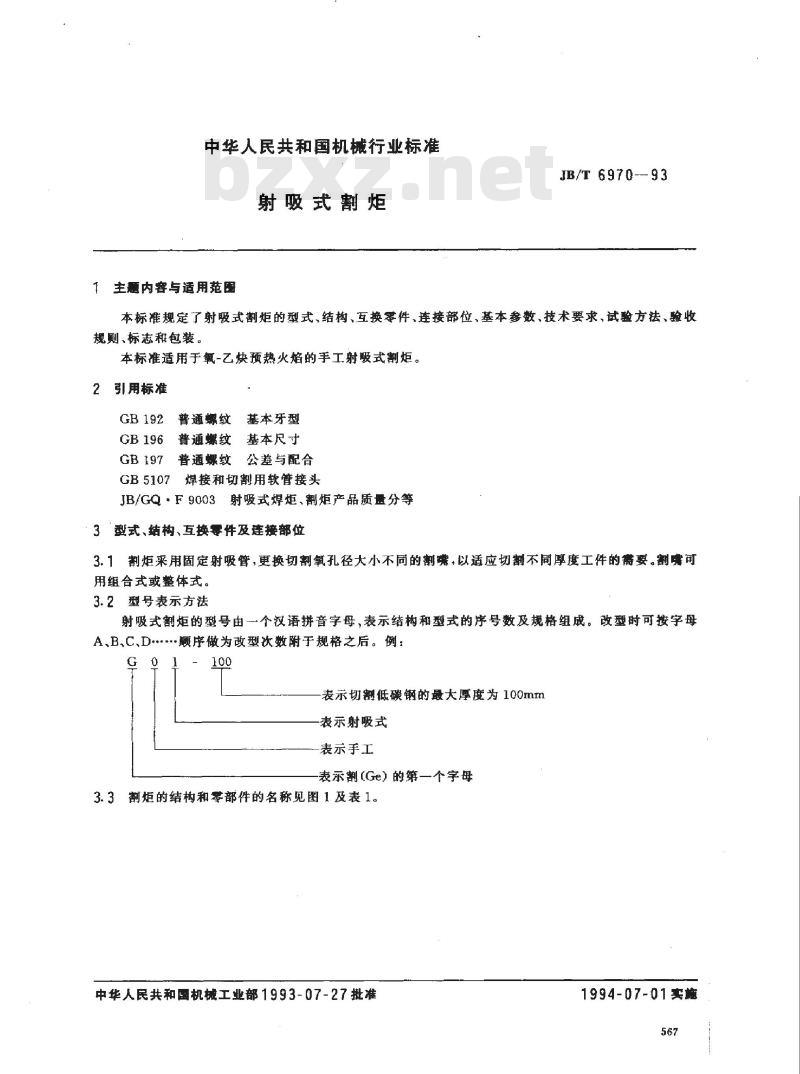

3.2 型号表示方法：射吸式割炬的型号由汉语拼音字母表示结构和型式，序号及规格组成。改型时按字母A、B、C、D顺序作为改型代号附于规格之后。例如：G01-100型表示切割低碳钢最大厚度100mm，G表示射吸式，01表示手工，100表示厚度。

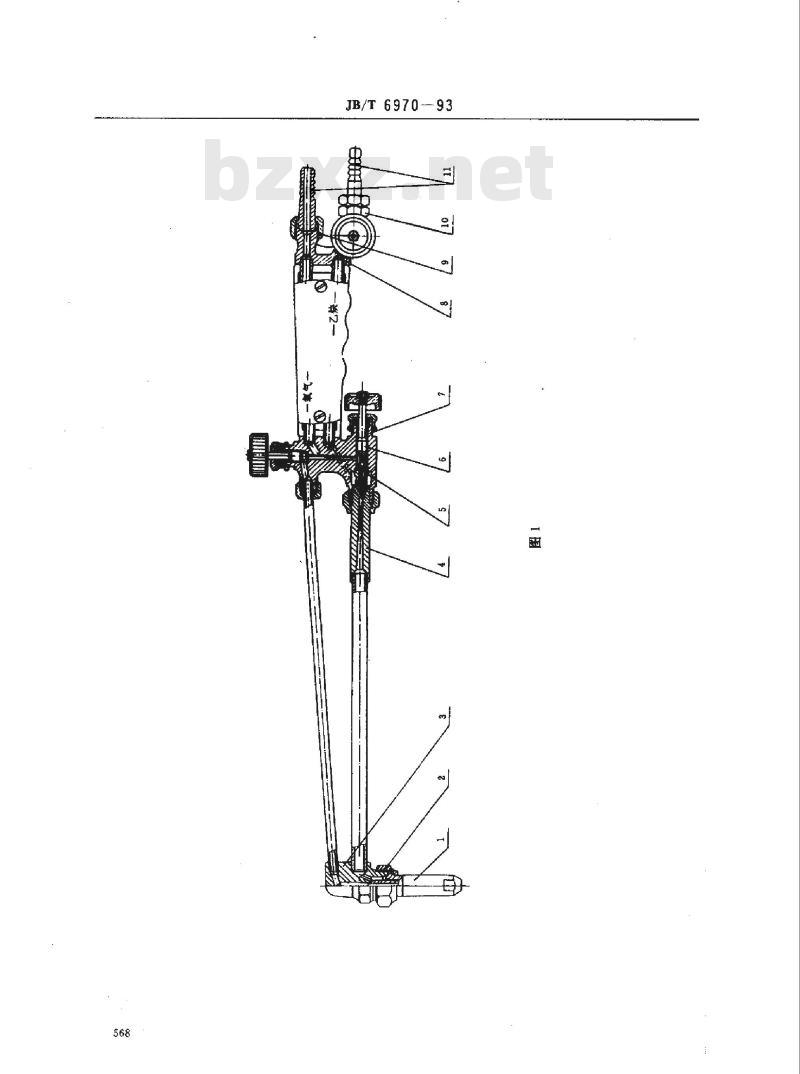

3.3 割炬结构及零部件见图1及表1，包括割嘴、割嘴螺母、割嘴接头、射吸管、喷嘴、氧气阀针等。
3.4 互换零件及连接部位

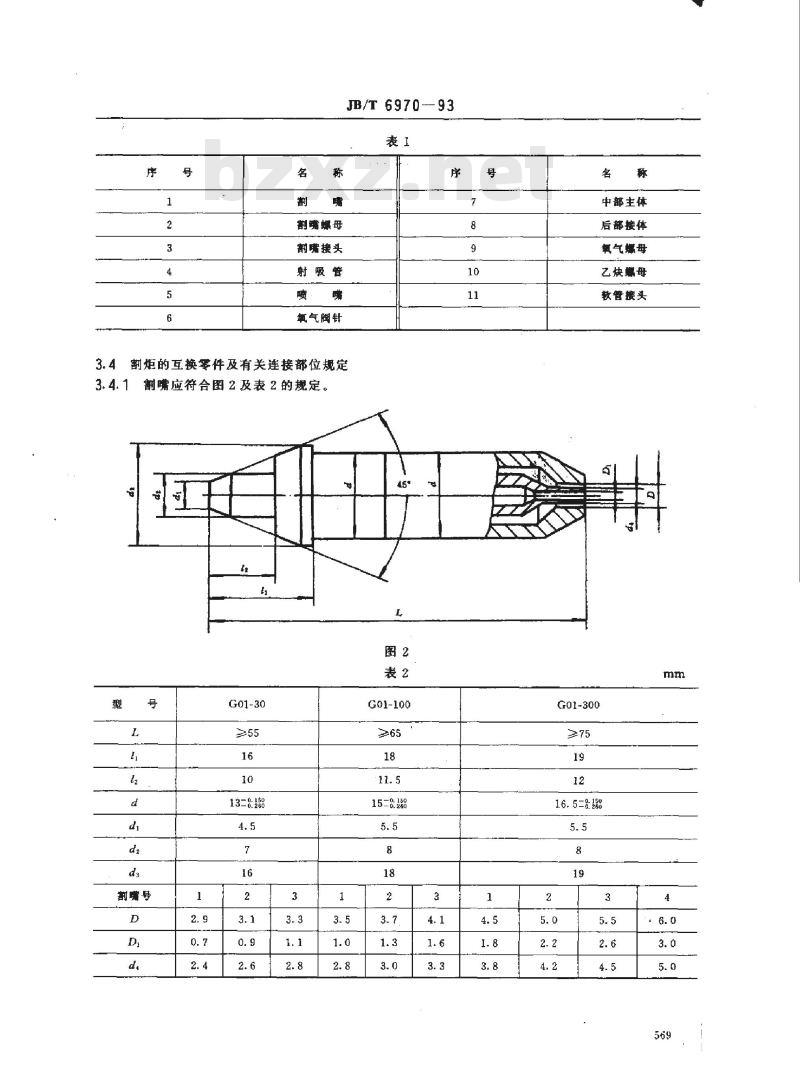

3.4.1 割嘴应符合图2及表2规定。免费标准下载网bzxz

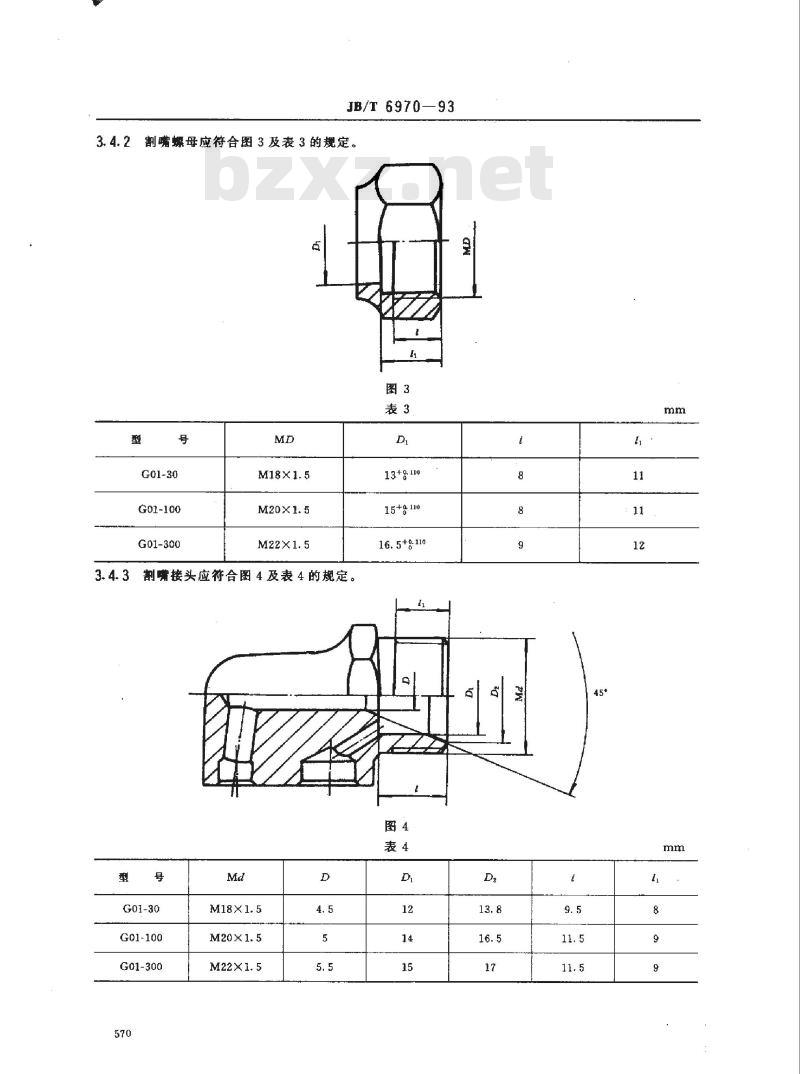

3.4.2 割嘴螺母应符合图3及表3规定。
3.4.3 割嘴接头应符合图4及表4规定。

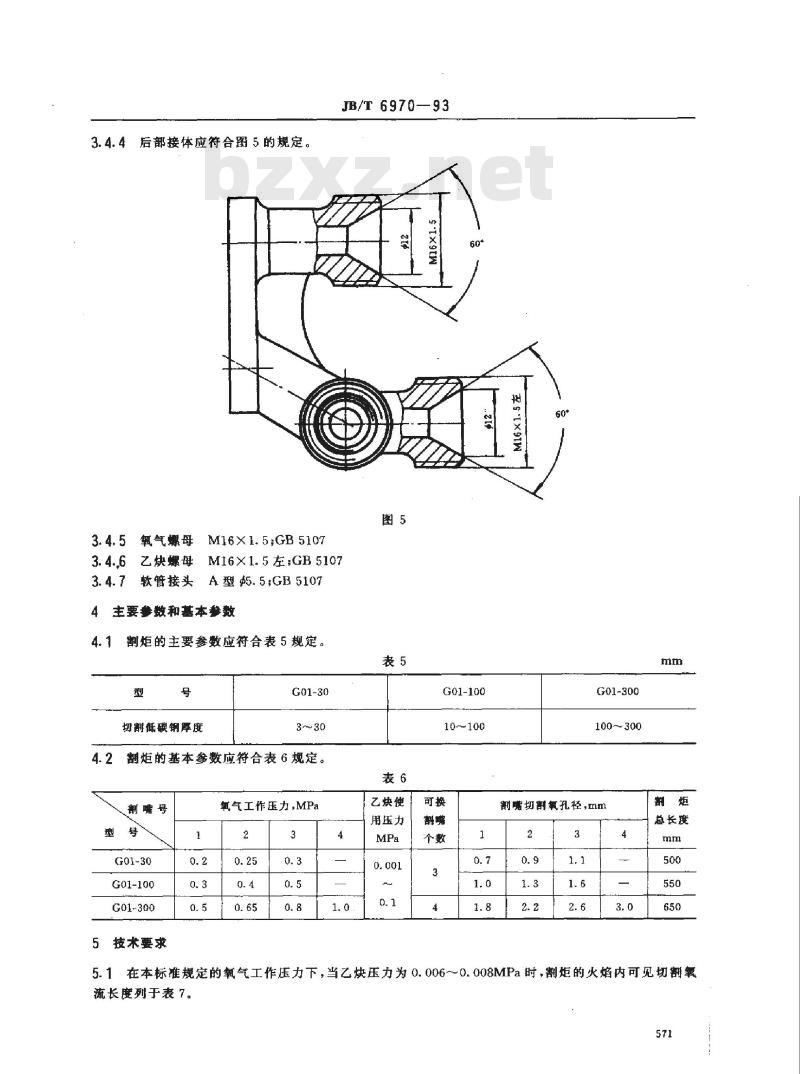

3.4.4 后部接体应符合图5规定。
3.4.5 氧气螺母 M16×1.5，应符合 GB5107 标准。
3.4.6 乙炔螺母 M16×1.5 左旋，应符合 GB5107 标准。
3.4.7 软管接头采用 A 型，符合 GB5107 标准。

4 主要参数和基本参数
4.1 割炬的主要参数应符合表5规定，包括切割低碳钢厚度范围。
4.2 割炬的基本参数应符合表6规定，包括割嘴号、可换割嘴数量、割嘴切割氧孔径、割炬总长度等。

5 技术要求
5.1 在标准规定的氧气工作压力下，当乙炔压力为0.006～0.008MPa时，割炬火焰内可见切割氧流长度应符合表7规定。焊炬各部件应密封良好，操作灵活，火焰稳定，保证切割精度和安全性。
