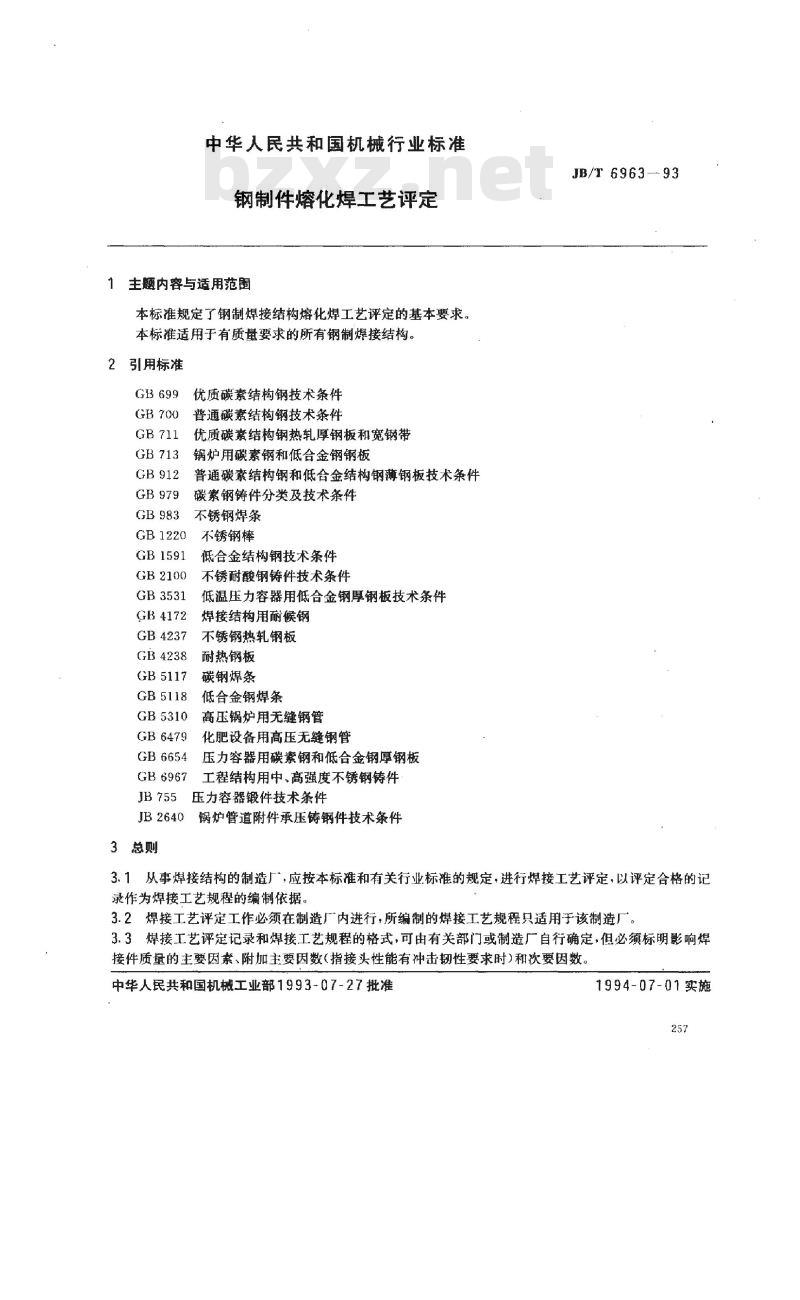

【机械行业标准(JB)】 钢制件熔化焊工艺评定

中华人民共和国机械行业标准 JB/T6963-93
钢制件熔化焊工艺评定
发布：1993-07-27
实施：1994-07-01

1 主题内容与适用范围
本标准规定了钢制焊接结构熔化焊工艺评定的基本要求，适用于有质量要求的所有钢制焊接结构。

2 引用标准
包括GB699、GB700、GB711、GB713、GB912、GB979、GB983、GB1220、GB1591、GB2100、GB3531、GB4172、GB4237、GB4238、GB5117、GB5118、GB5310、GB6479、GB6654、GB6967以及JB755、JB2640等标准。

3 总则
3.1 焊接结构制造厂应按本标准和有关行业标准进行焊接工艺评定，评定合格记录作为焊接工艺规程编制依据。
3.2 焊接工艺评定工作必须在制造厂内进行，编制的焊接工艺规程仅适用于该制造厂。
3.3 焊接工艺评定记录和焊接工艺规程格式可由制造厂或有关部门自行确定，但必须标明影响焊接件质量的主要因素、附加主要因素（如接头性能要求冲击韧性）和次要因素。
3.4 改变焊接方法时应重新进行焊接工艺评定。免费标准下载网bzxz

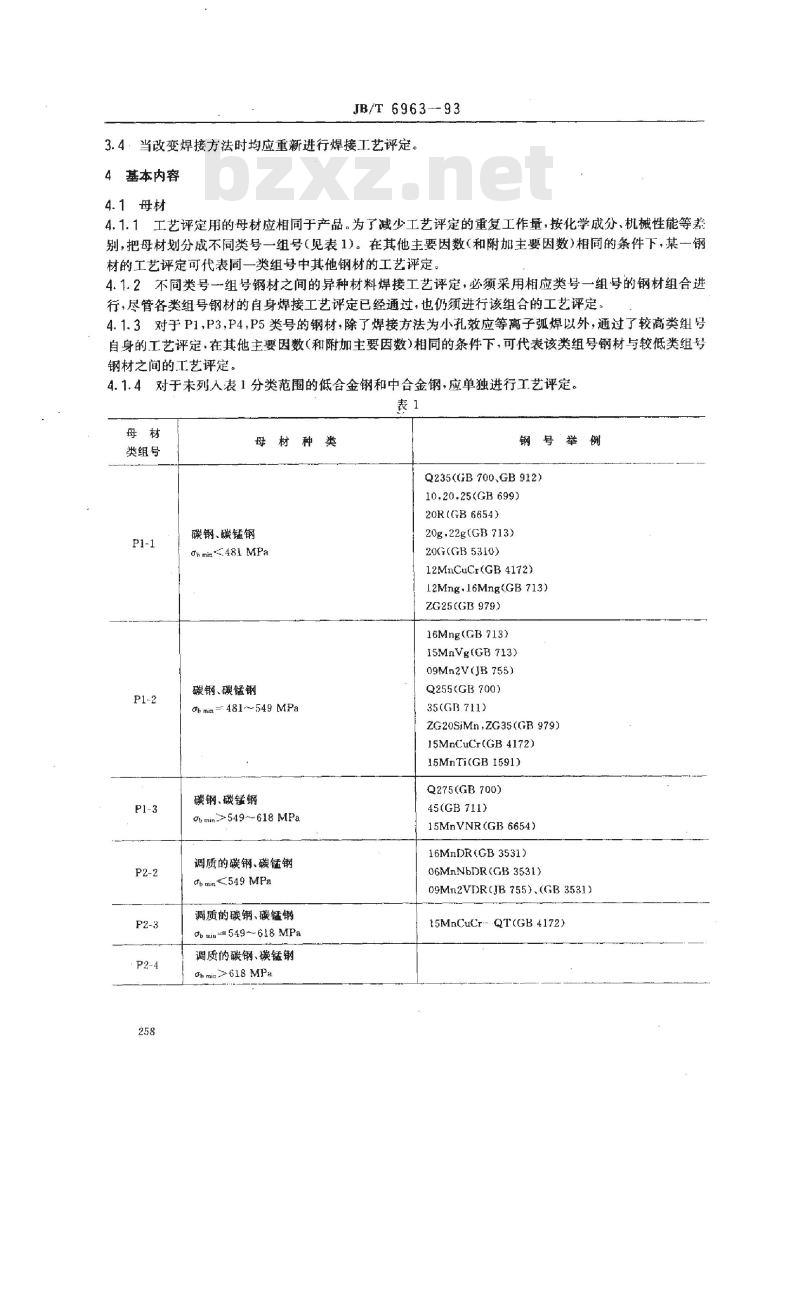

4 基本内容
4.1 母材
4.1.1 工艺评定用母材应与产品相同。为减少重复评定工作量，可按化学成分、机械性能等将母材划分为不同类组号（见表1）。在其他主要因素和附加主要因素相同条件下，某类钢材的评定可代表同组号中其他钢材的评定。
4.1.2 不同类组号钢材组合的焊接工艺评定必须采用该组合进行，即使各类组号钢材自身评定已通过，也仍须进行组合评定。
4.1.3 对P1、P3、P4、P5类号钢材，除小孔效应等离子弧焊外，通过较高类组号自身评定可代表较低类组号钢材间的工艺评定。
4.1.4 对未列入表1分类范围的低合金钢和中合金钢，应单独进行工艺评定。

表1 母材类组号及示例
P1-1 碳钢、碳锰钢，dn min ≤ 481 MPa，钢号 Q235(GB700, GB912)
P1-2 碳钢、碳锰钢，Gh min 481~549 MPa，钢号 10,20,25(GB699)
P1-3 碳钢、碳锰钢，Ob min 549~618 MPa，钢号 20R(GB6654)
P2-2 调质碳钢、碳锰钢，Ob min 549 MPa，钢号 20g,22g(GB713)
P2-3 调质碳钢、碳锰钢，dp min 549~618 MPa，钢号 20G(GB5310)
P2-4 调质碳钢、碳锰钢，618 MPa，钢号 112MnCuCr(GB4172)
P3-1 钼钢、锰钼钢、铬钼钢，Cr<1%, Mo<1%，dh min 481 MPa
P3-2 铝钢、锰钼钢、铬钼钢，dh min 481~549 MPa
其他类组号母材可参照类似分类进行工艺评定。
