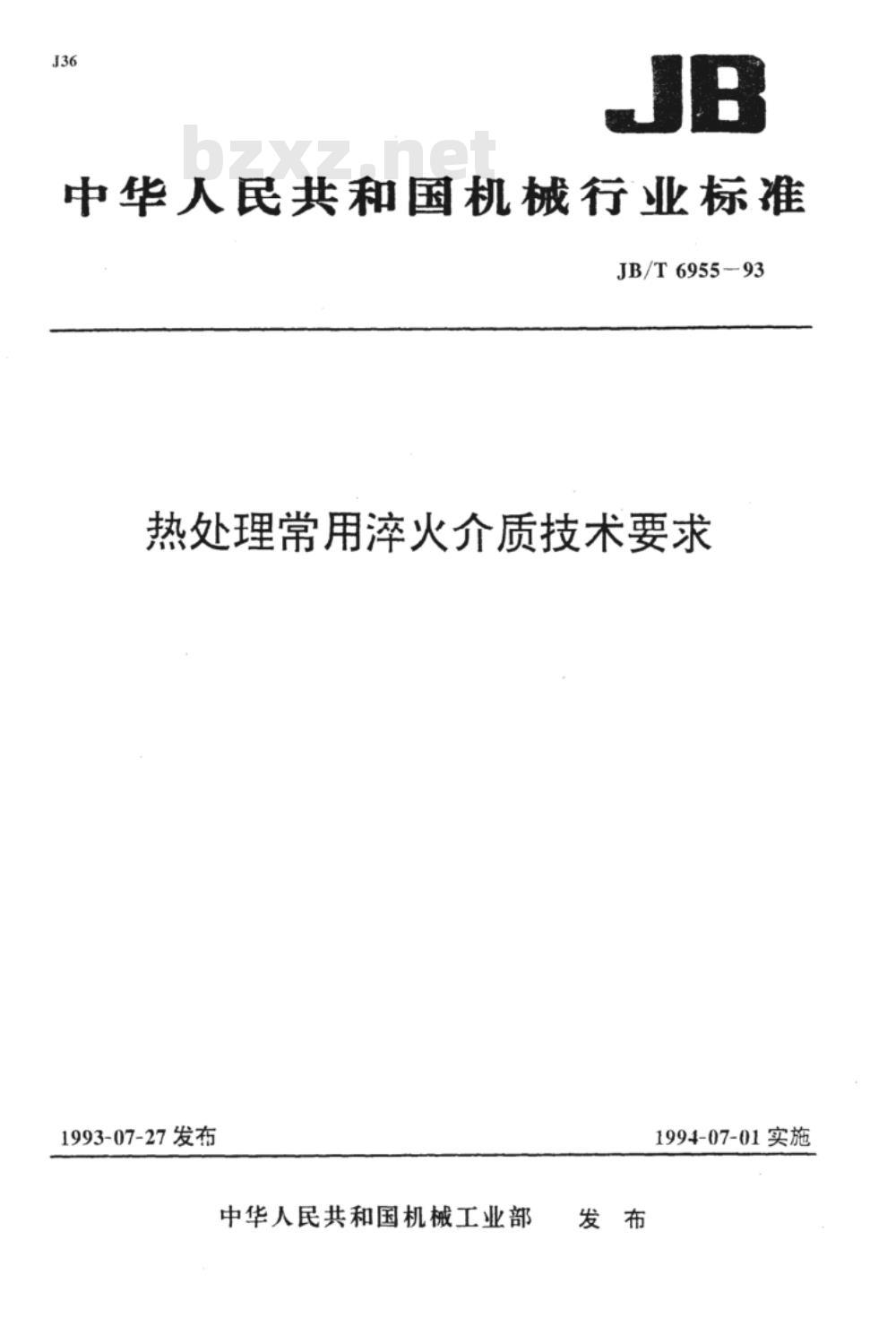

【机械行业标准(JB)】 热处理常用淬火介质 技术要求

中华人民共和国机械行业标准 JB/T6955-93
热处理常用淬火介质技术要求
发布：1993-07-27
实施：1994-07-01
发布单位：中华人民共和国机械工业部

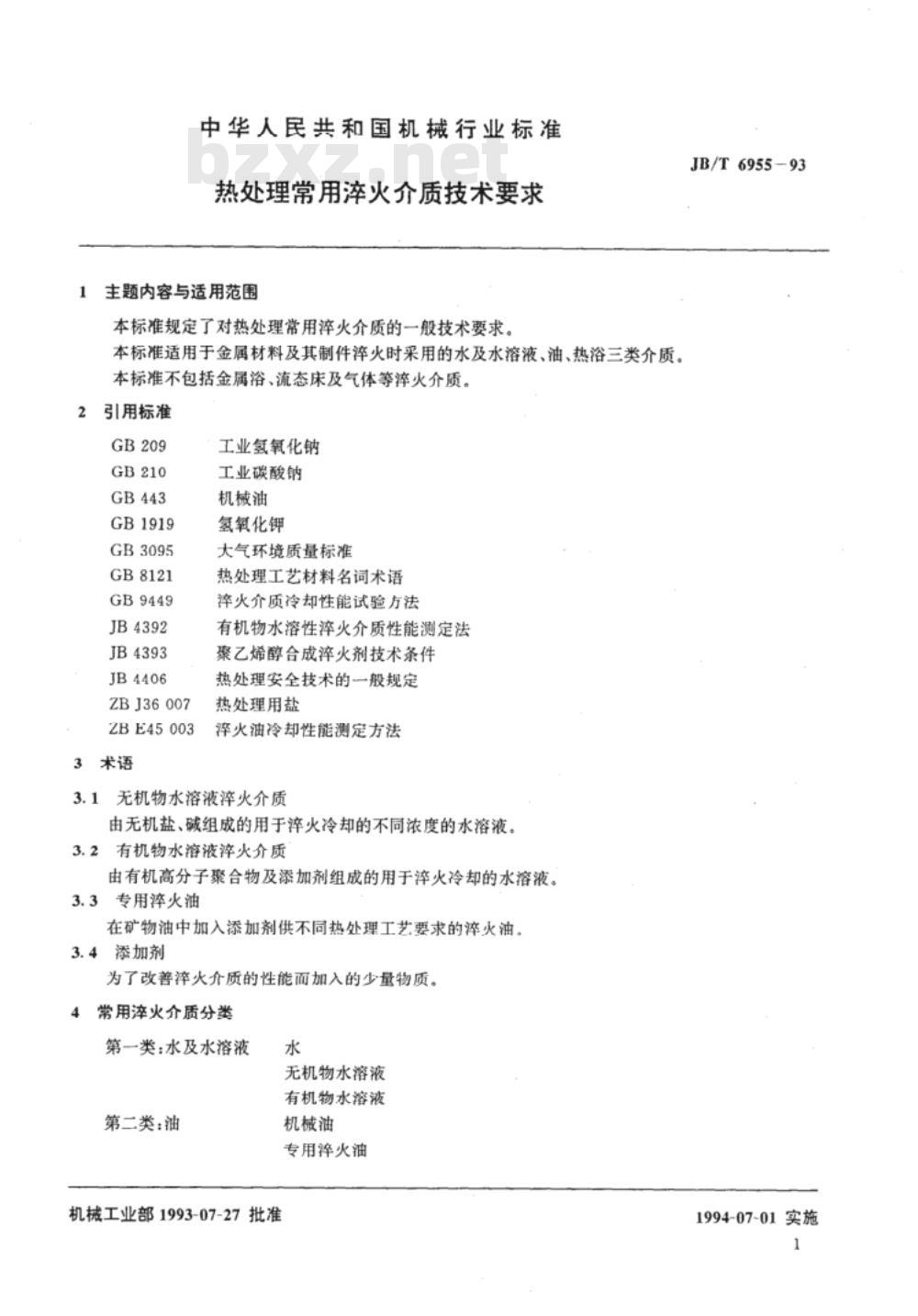

1 主题内容与适用范围
本标准规定了热处理常用淬火介质的一般技术要求。本标准适用于金属材料及其制件淬火时采用的水及水溶液、油、热浴三类介质，但不包括金属浴、流态床及气体淬火介质。

2 引用标准
本标准引用以下标准：GB209, GB210, GB443, GB1919, GB3095, GB8121, GB9449, JB4392, JB4393, JB4406, ZBJ36007, ZBE45003。

3 术语
3.1 无机物水溶液淬火介质：由无机盐、碱组成的不同浓度水溶液，用于淬火冷却。
3.2 有机物水溶液淬火介质：由有机高分子聚合物及添加剂组成的水溶液，用于淬火冷却。
3.3 专用淬火油：在矿物油中加入添加剂，满足不同热处理工艺要求。
3.4 添加剂：为了改善淬火介质性能而加入的少量物质。

4 常用淬火介质分类
第一类：水及水溶液（含无机物水溶液、有机物水溶液）
第二类：油（机械油、专用淬火油）
第三类：热浴（盐浴、碱浴）

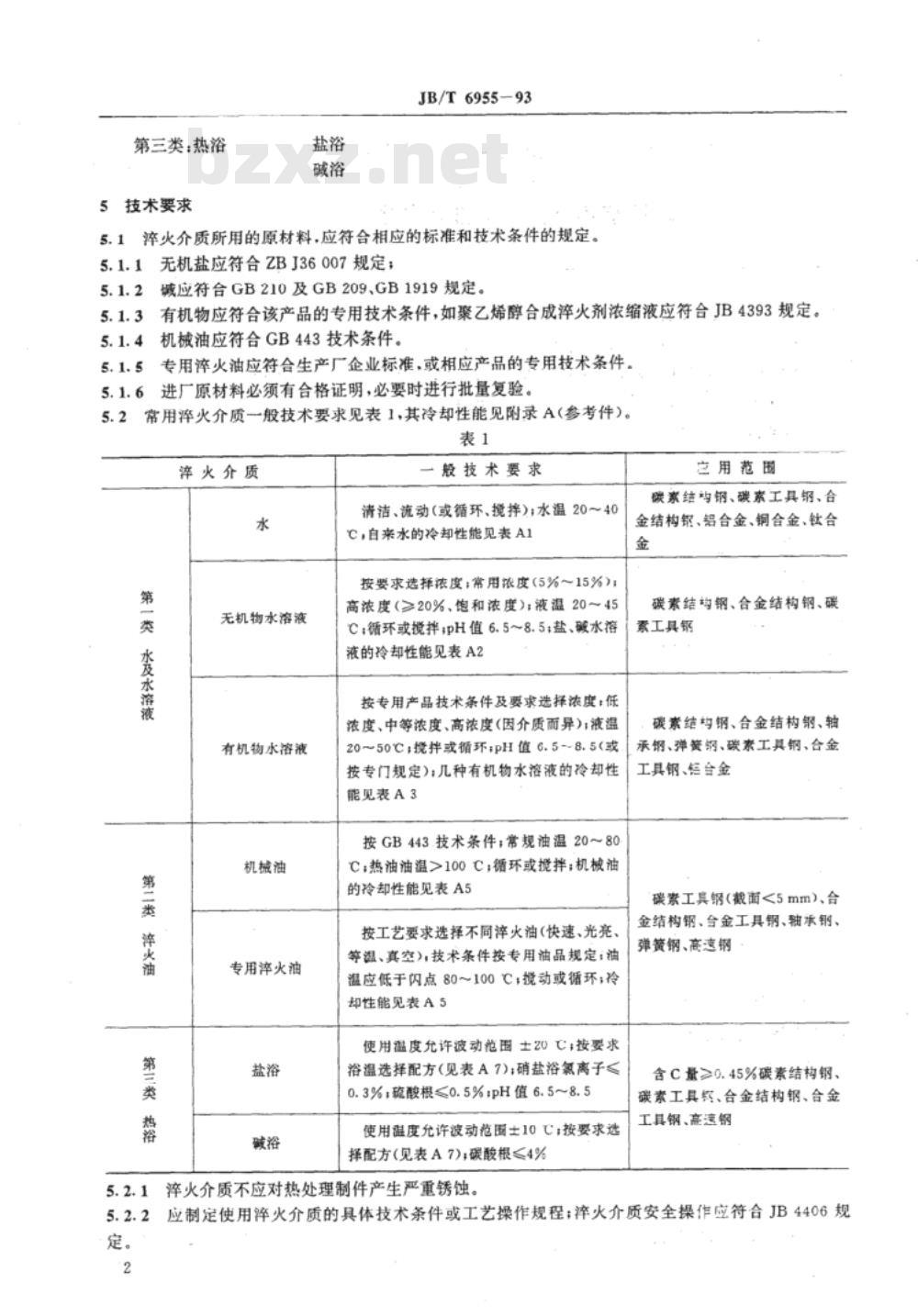

5 技术要求
5.1 原材料要求
5.1.1 无机盐应符合 ZBJ36007 的规定。
5.1.2 碱应符合 GB210、GB209 和 GB1919 的规定。
5.1.3 有机物应符合专用技术条件，如聚乙烯醇合成淬火剂应符合 JB4393 规定。
5.1.4 机械油应符合 GB443 技术条件。
5.1.5 专用淬火油应符合企业标准或相应产品的专用技术条件，进厂原材料必须有合格证明，必要时进行批量复验。

5.2 常用淬火介质一般技术要求

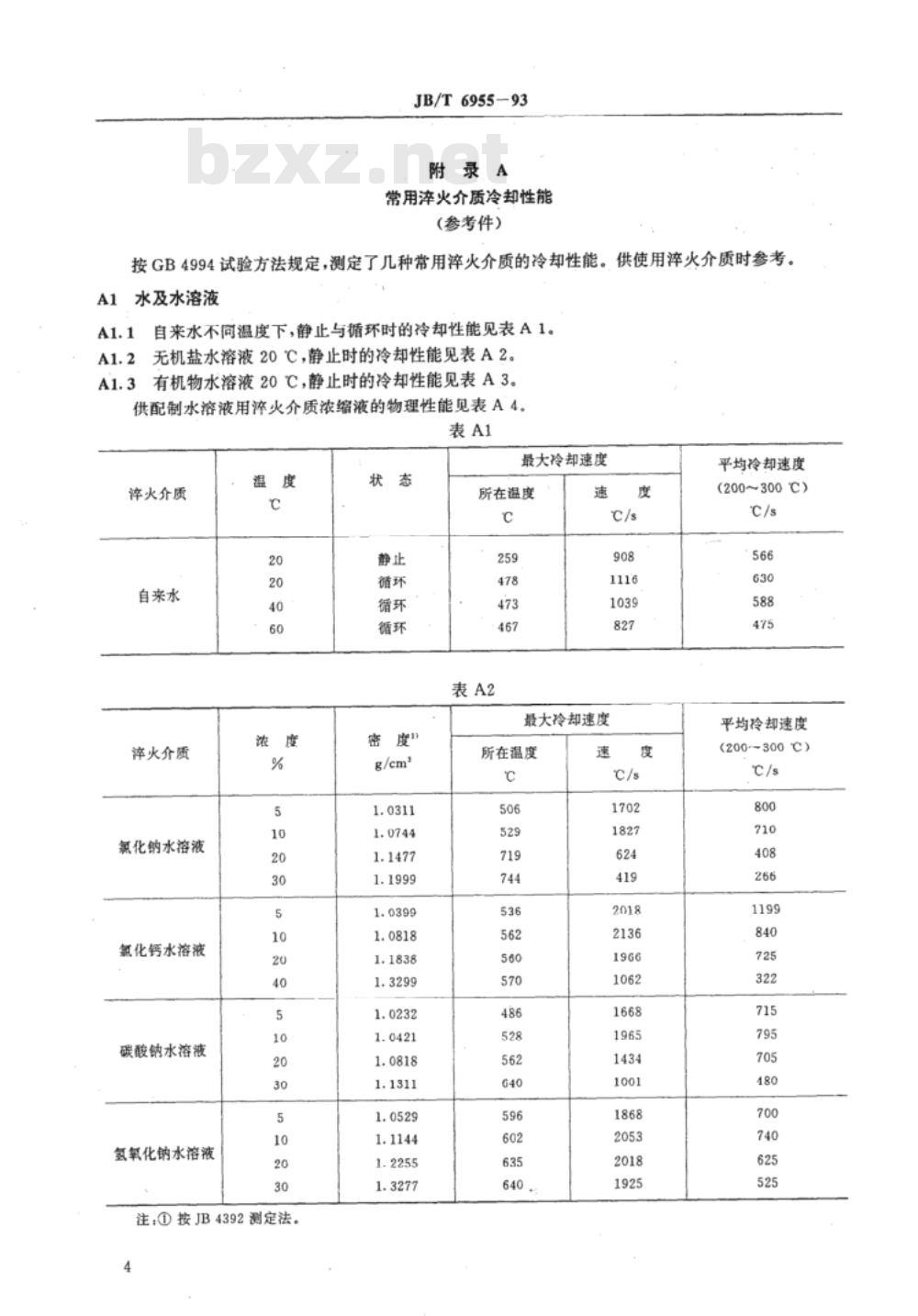

5.2.1 水及水溶液：清洁、流动或循环、搅拌；水温 20~40℃，自来水冷却性能见附录表 A1；按要求选择浓度。
5.2.2 无机物水溶液：液温 20~45℃，循环或搅拌；pH 值 6.5~8.5；盐、碱水溶液冷却性能见表 A2。
5.2.3 有机物水溶液：按专用技术条件选择浓度（低、中、高浓度）；液温 20~50℃；搅拌或循环；pH 6.5~8.5 或按专门规定；冷却性能见表 A3。
5.2.4 机械油：按 GB443 技术条件；常规油温 20~80℃；循环或搅拌；冷却性能见表 A5。
5.2.5 专用淬火油：按工艺要求选择不同淬火油类型（快速、光亮、等温、真空）；油温应低于闪点 80~100℃；循环或搅拌；冷却性能见表 A5。
5.2.6 热浴：使用温度允许波动 ±20℃；按要求选择配方（见表 A7）；硝盐浴氟离子≤0.3%，硫酸根≤0.5%，碳酸根≤4%；pH 值 6.5~8.5；淬火介质不应对制件产生严重锈蚀。

5.3 应用范围bzxz.net
适用于碳素结构钢、碳素工具钢、合金结构钢、铝合金、铜合金、钛合金、轴承钢、弹簧钢、高速钢等。
使用时应制定具体技术条件或工艺操作规程，安全操作应符合 JB4406 规定。

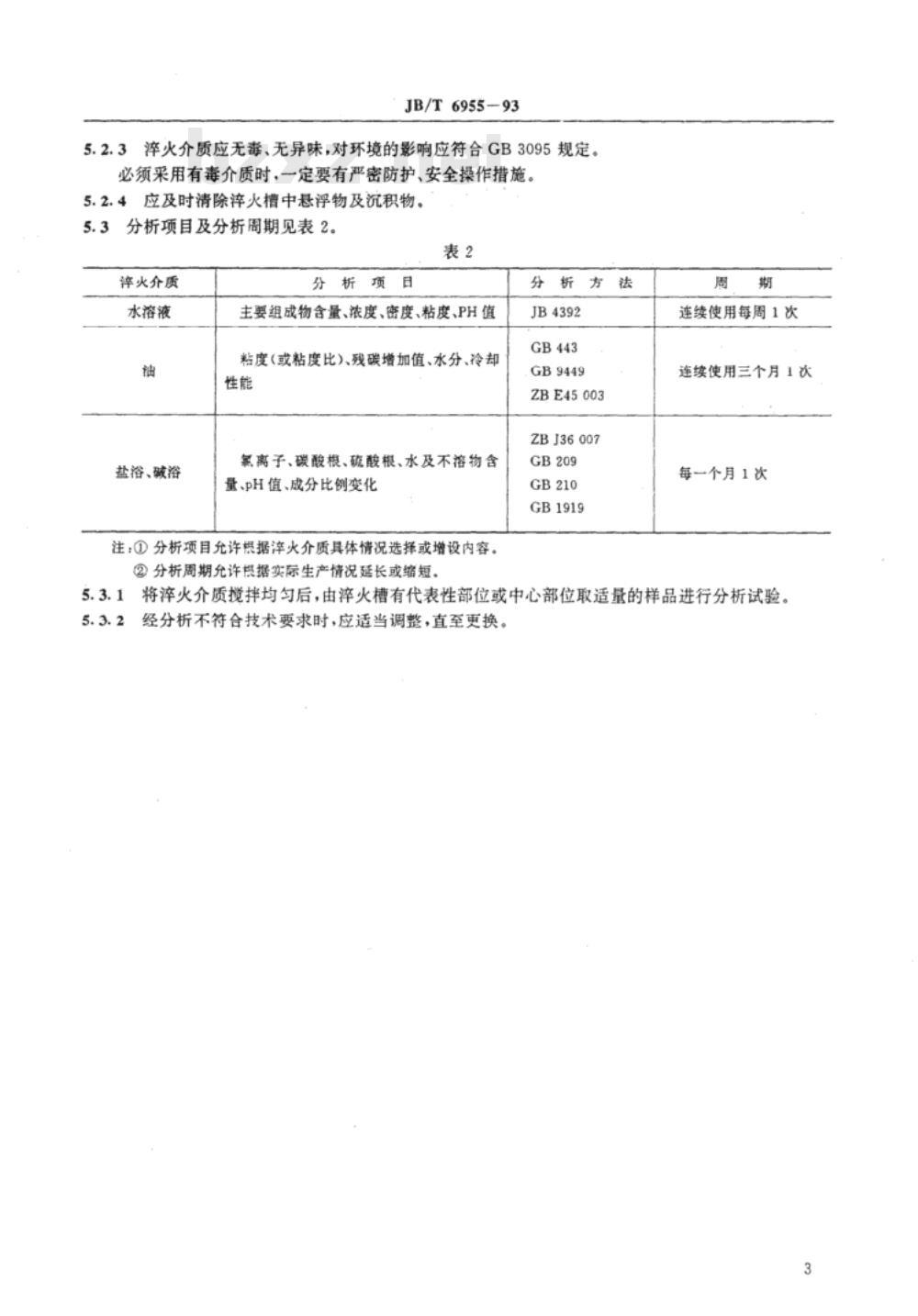

5.4 环境与安全
淬火介质应无毒、无异味，环境影响应符合 GB3095 规定。采用有毒介质时必须采取严密防护和安全操作措施。
应及时清除淬火槽中的悬浮物及沉积物。

5.5 分析项目及周期
分析项目包括主要组成物含量、浓度、密度、粘度、pH 值、残碳增加值、水分、冷却性能等，盐浴和碱浴另包括氯离子、碳酸根、硫酸根、水及不溶物含量、pH 值、成分比例变化，具体分析周期见表 2。
