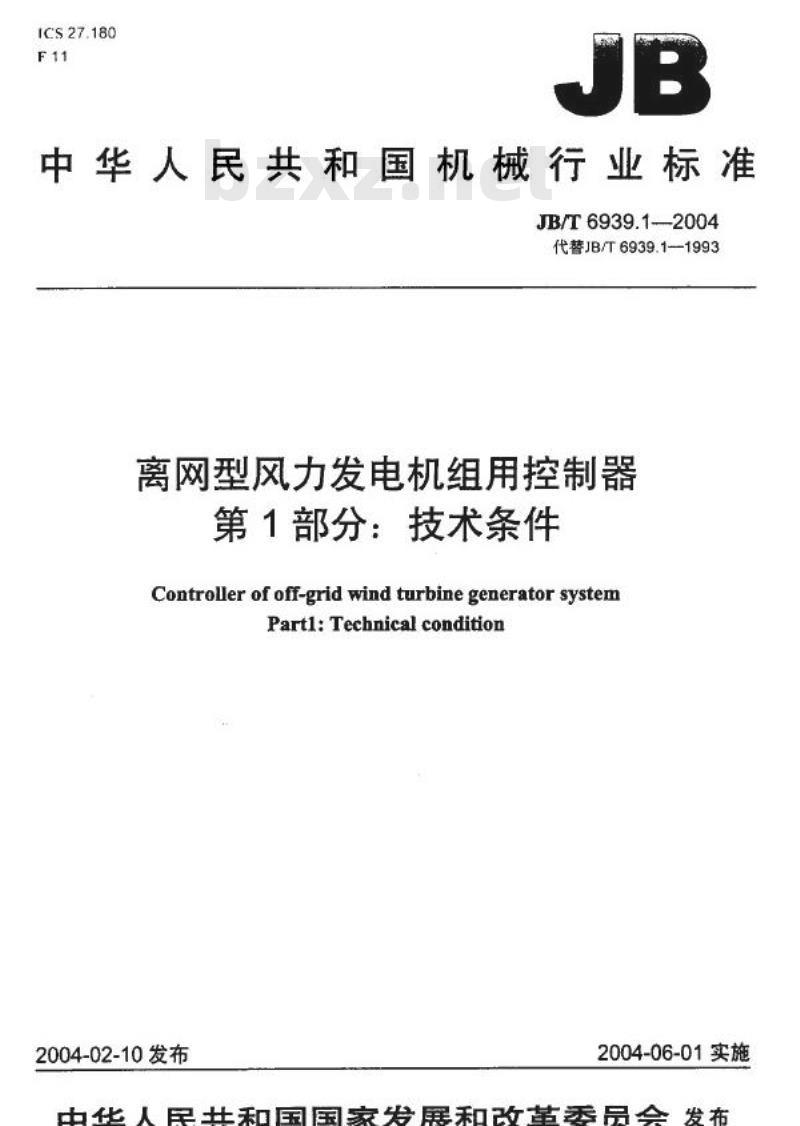

【机械行业标准(JB)】 离网型风力发电机组用控制器 第1部分：技术条件

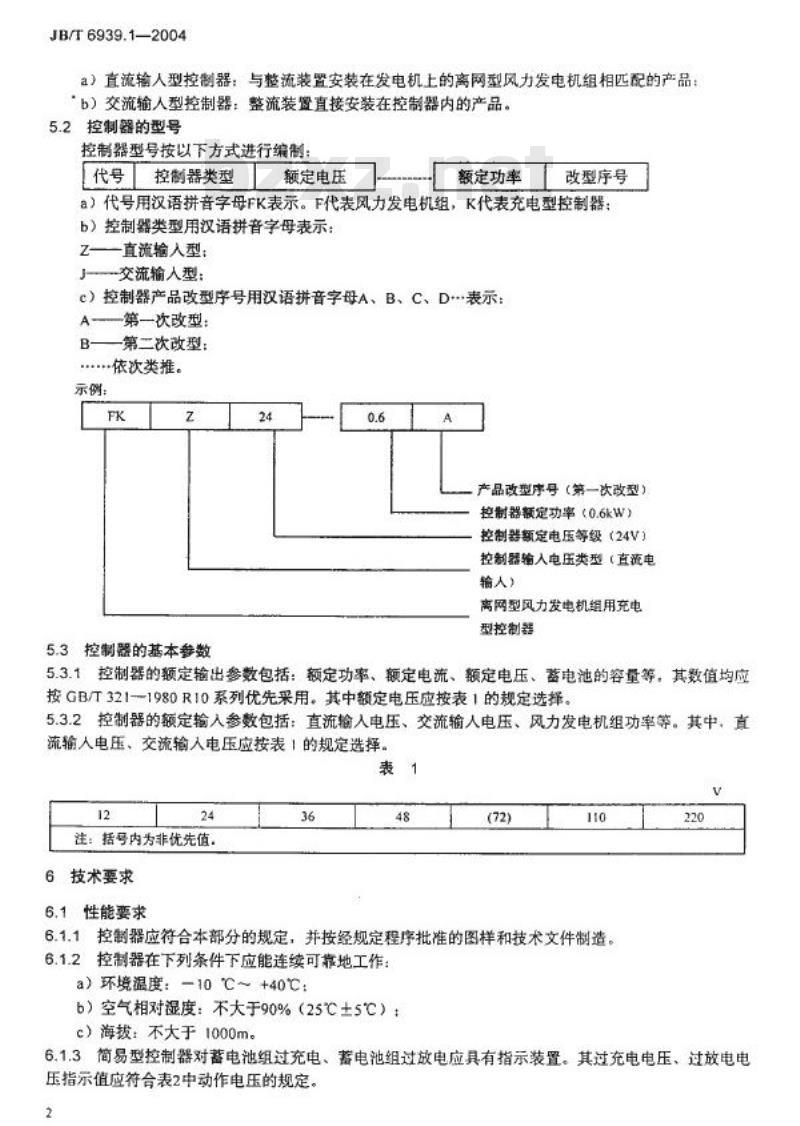

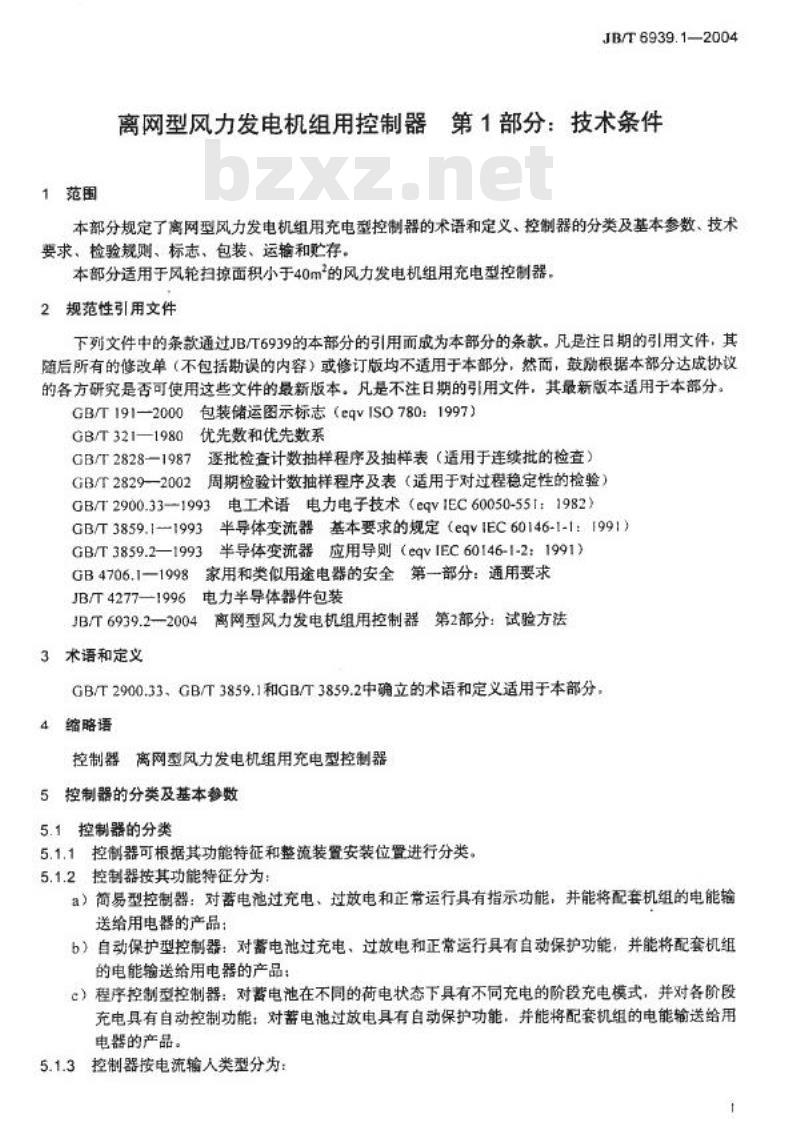

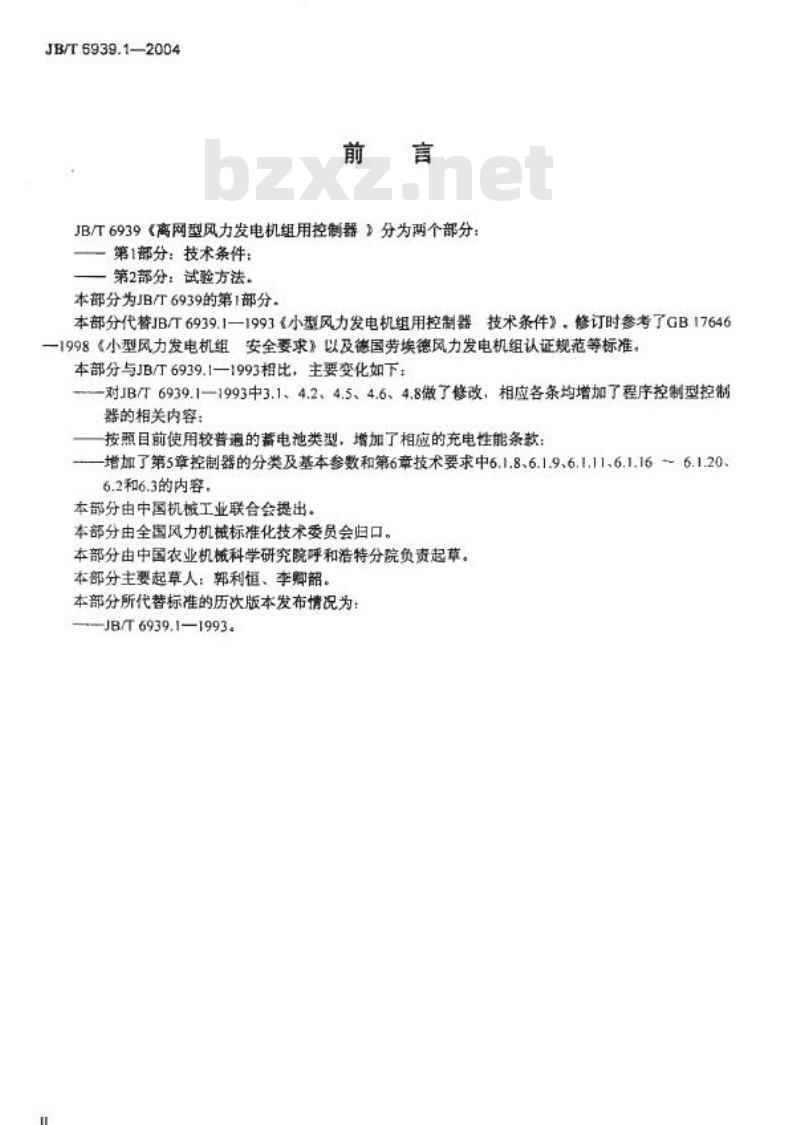

中华人民共和国机械行业标准 JB/T6939.1-2004 离网型风力发电机组用控制器 第1部分：技术条件 2004-02-10发布，2004-06-01实施。 前言 JB/T6939《离网型风力发电机组用控制器》分为两部分：第1部分为技术条件，第2部分为试验方法。本部分代替JB/T6939.1-1993《小型风力发电机组用控制器技术条件》，修订参考了GB17646-1998《小型风力发电机组安全要求》和德国劳埃德风力发电机组认证规范。本部分对原标准中部分条款进行了修改，并增加了程序控制型控制器的相关内容及充电性能条款。 1 范围 本部分规定了离网型风力发电机组用充电型控制器的术语和定义、控制器的分类及基本参数、技术要求、检验规则、标志、包装、运输和贮存。本标准适用于风轮扫掠面积小于40m的风力发电机组控制器。 2 规范性引用文件 下列文件通过本标准引用而成为本部分条款： - GB/T 780-1997 包装储运图示标志 - GB/T 191-2000 优先数和优先数系 - GB/T 321-1980 逐批检查计数抽样程序及抽样表 - GB/T 2828-1987 周期检验计数抽样程序及表 - GB/T 2829-2002 检验计数抽样程序 - GB/T 2900.33-1993 电工术语 电力电子技术 - GB/T 3859.1-1993 半导体变流器基本要求 - GB/T 3859.2-1993 半导体变流器应用导则 - GB 4706.1-1998 家用和类似用途电器安全第一部分 - JB/T 4277-1996 电力半导体器件包装 - JB/T 6939.2-2004 控制器试验方法 3 术语和定义 GB/T 2900.33、GB/T 3859.1和GB/T 3859.2中确立的术语和定义适用于本部分。 4 缩略语 本标准涉及的缩略语主要为控制器和离网型风力发电机组相关术语。 5 控制器的分类及基本参数 5.1 控制器的分类 5.1.1 控制器可根据功能特征和整流装置安装位置进行分类。 5.1.2 按功能特征分为： - 简易型控制器：对蓄电池过充电、过放电和正常运行具有指示功能，并能将配套机组的电能输送给用电器。 - 自动保护型控制器：对蓄电池过充电、过放电和正常运行具有自动保护功能，并能将配套机组的电能输送给用电器。 - 程序控制型控制器：对蓄电池在不同荷电状态下具有不同阶段充电模式，并对各阶段充电具有自动控制功能。 5.2 控制器型号 控制器型号由功能类别和主要参数组成，便于识别控制器类型及适用机组。 5.3 控制器基本参数 控制器的主要参数包括电压等级、充电电流、保护动作值、显示指示类型及环境适应性等。
