【机械行业标准(JB)】 小型风力发电机组用控制器 技术条件

中华人民共和国机械行业标准
JB/T 6939.193
小型风力发电机组用控制器
技术条件
1993-07-29发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
小型风力发电机组用控制器
技术条件
1主题内容与适用范围
JB/T 6939.193
本标准规定了充电型小型风力发电机组用控制器的分类、技术要求、检验规则、标志、包装、运输和贮存。
本标准适用于充电型小型风力发电机组用控制器（以下简称控制器)。2引用标准
JB/T5673
农林拖拉机及机具涂漆通用技术条件JB/T6939.2小型风力发电机组用控制器试验方法3控制器的分类
3.1控制器按其功能特征分为：
a。简易型：对蓄电池组过压、欠压和正常运行具有指示功能，并能将配牵机组的电能输送给用电器的产品：
b.自动保护型：对蓄电池组过压、欠压具有自动保护功能，并能将配套机组的电能输送给用电器的产品。
3.2控制器按整流装置安装位置分为直流输入型：与整流装置直接安装在发电机上的小型风力发电机组相匹配的产品：a.
b.交流输入型：整流装置安装在控制器内的产品。4技术要求
4.1控制器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.2控制器在下列条件下应能连续可靠地工作；a，环境温度：-20~+40℃，
b.空气相对湿度：不大于85%(25℃时）。4.3简易型控制器对落电池组电压过压、欠压应具有指示装黄，其过压、欠压指示值应符合表1中对动作电压的规定，
4.4自动保护型控制器的过压、欠压保护性能应符合表1的规定。机械工业部1993-07-29批准
1994-01-01实施

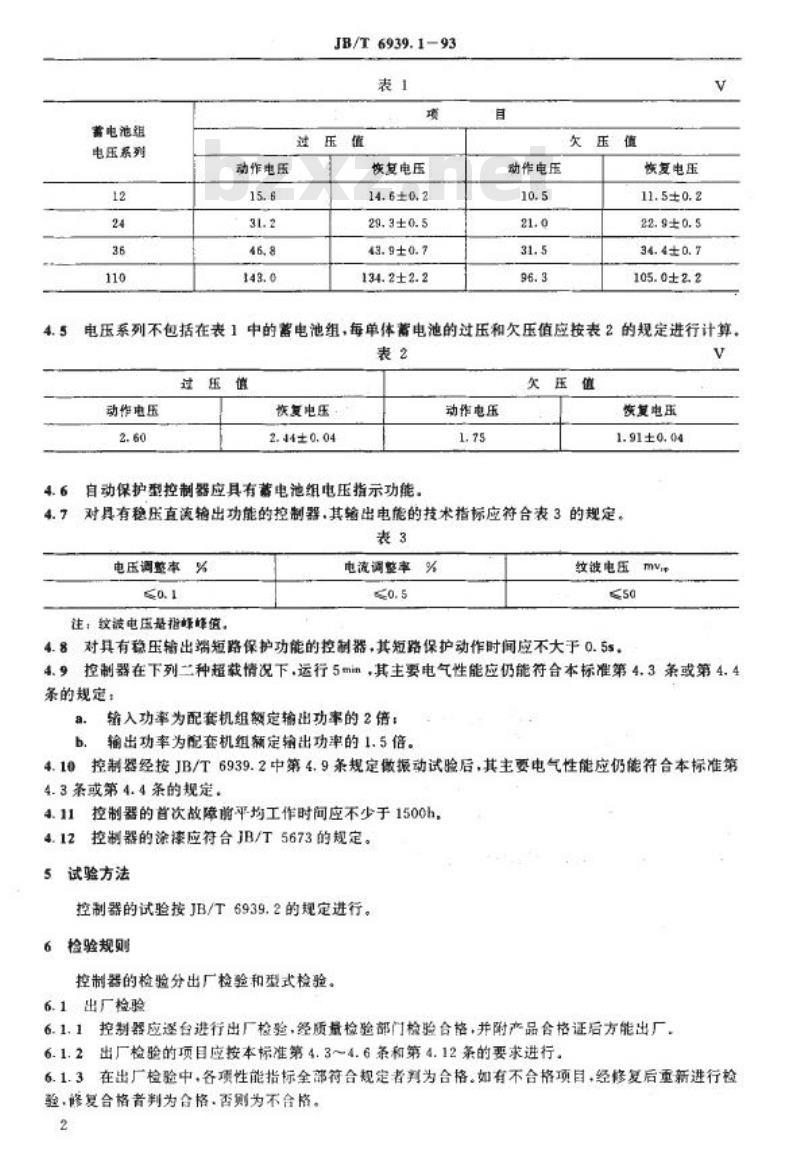

蓄电池组
电压系列
动作电压
JB/T6939.1-93
过压值
恢复电压
14.6±0.2
29.3±0.5
43.9±0. 7
134.2±2.2
动作电压
欠压值
恢复电压
11.5±0.2
22.9±0.5
34. 4± 0. 7
105.0±2.2
电压系列不包括在表1中的蓄电池组，每单体蓄电池的过压和欠压值应按表2的规定进行计算。表2
动作电压
恢复电压
2. 44± 0. 04
自动保护型控制器应具有蓄电池组电压指示功能，动作电压
恢复电压
1.91±0.04
对具有稳压直演输出功能的控制器其输出电能的技术指标应符合表3的规定。表3
电压调整本
注：纹波电医最指峰峰值。
电流调整率%
纹波电压
4.8对具有稳压输出端短路保护功能的控制器其短路保护动作时间应不大于0.5s、V
4.9控制器在下列二种超载情况下，运行5min，其主要电气性能应仍能符合本标准第4.3条或第4.4条的规定：
输入功率为配套机组额定输出功率的2倍：a.
输出功率为配套机组额定输出功率的1.5倍。4.10控制器经按JB/T6939.2中第4.9条规定傲振动试验后，其主要电气性能应仍能符合本标准第4.3条或第4.4条的规定。
控制器的首次故障前平均工作时间应不少于1500h4.12
控制器的涂漆应符合JB/T5673的规定。试验方法
控制器的试验按JB/T6939.2的规定进行。检验规则
控制器的检验分出厂检验和型式检验，6.1出厂检验
6.1.1控制器应遥台进行出厂检验，经质量检验部门检验合格，并附产品合格证后方能出厂6.1.2出厂检验的项目应按本标准第4.3～4.6条和第4.12条的要求进行。6.1.3在出厂检验中，各项性能指标全部符合规定者判为合格。如有不合格项目，经修复后重新进行检验.修复合格者判为合格.否侧为不合格。2

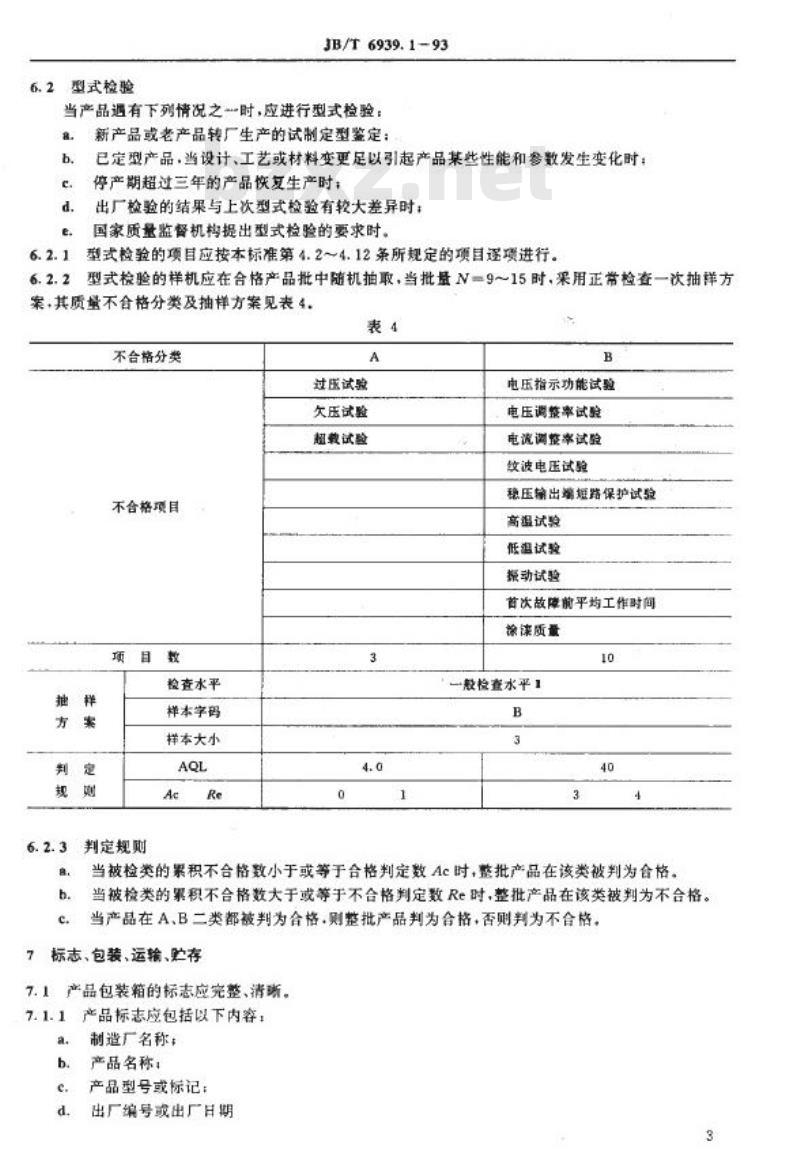

型式检验
JB/T6939.193
当产品遇有下列情况之时，应进行型式检验，新产品或老产品转厂生产的试制定型鉴定：b.
已定型产品，当设计、工艺或材料变更足以引起产品某些性能和参数发生变化时：停产期超过三年的产品恢复生产时；出厂检验的结果与上次型式检验有较大差异时；国家质量监督机构提出型式检验的要求时。型式检验的项耳应按本标准第4.2～4.12条所规定的项目逐项进行型式检验的样机应在合格产品批中随机拍取，当批量N=9～15时.采用正带检查一次抽样方案，其质量不合格分类及抽样方案见表4。表4
不合格分类
不合格项目
判定规则
检查水平
样本字码
样本大小
过医试验
久压试验
超载试验
电压指示功能试验
电压调鉴率试验
电流调整率试验
纹波电压试验bzxz.net
稳压输出端短路保护试验
高温试验
低温试验
报动试验
首次故障前平均工作时间
涂涤质量
一般检查水平1
当被检类的累积不合格数小于或等于合格判定数Ac时，整批产品在该类被判为合格。当被检类的累积不合格数大于或等于不合格判定数Re时，整批产品在该类被判为不合格。当产品在A、B二类都被判为合格.则整批产品判为合格，否则判为不合格。标志、包装、运输、贮存
产品包装箱的标志应完整、清晰，7. 1. 1
产品标志应包括以下内容：
制造厂名称：
产品名称，
产品型号或标记：
出厂编号或出厂日期

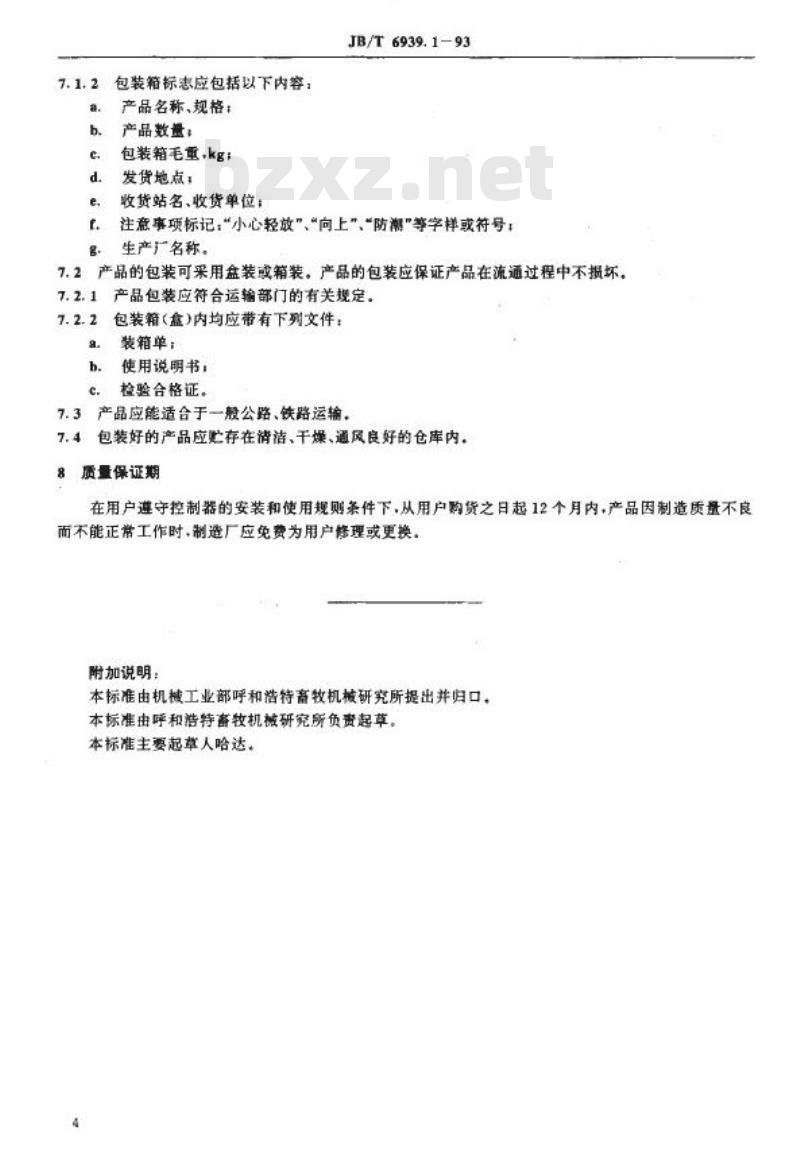

包装箱标惠应包括以下内容，
产品名称、规格：
产品数量；
包装箱毛重，kg：
发货地点：
收货站名、收货单位：
JB/T6939.193
注意事项标记：“小心轻放”、“向上\、“防潮\等字样或符号；生产广名称。
产品的包装可采用盆装或箱装。产品的包装应保证产品在流通过程中不损坏。7. 2. 1
产品包装应符合运输部门的有关规定。包装箱(盒)内均应带有下列文件：装箱单：
使用说明书：
检验合格证。
产品应能适合于一般公路、铁路运输。7.3
包装好的产品应贮存在清洁、干燥、通风良好的仓库内。质量保证期
在用户遵守控制器的安装和使用规则条件下，从用户购货之日起12个月内，产品因制造质量不良而不能正常工作时，制造厂应免费为用户修理或更换。附加说明：
本标准由机被工业部呼和浩特高牧机被研究所提出并归口，本标准由呼和浩特畜牧机械研究所负资起草。本标准主要起草人哈达。
