【机械行业标准(JB)】 真空加压浸渍设备

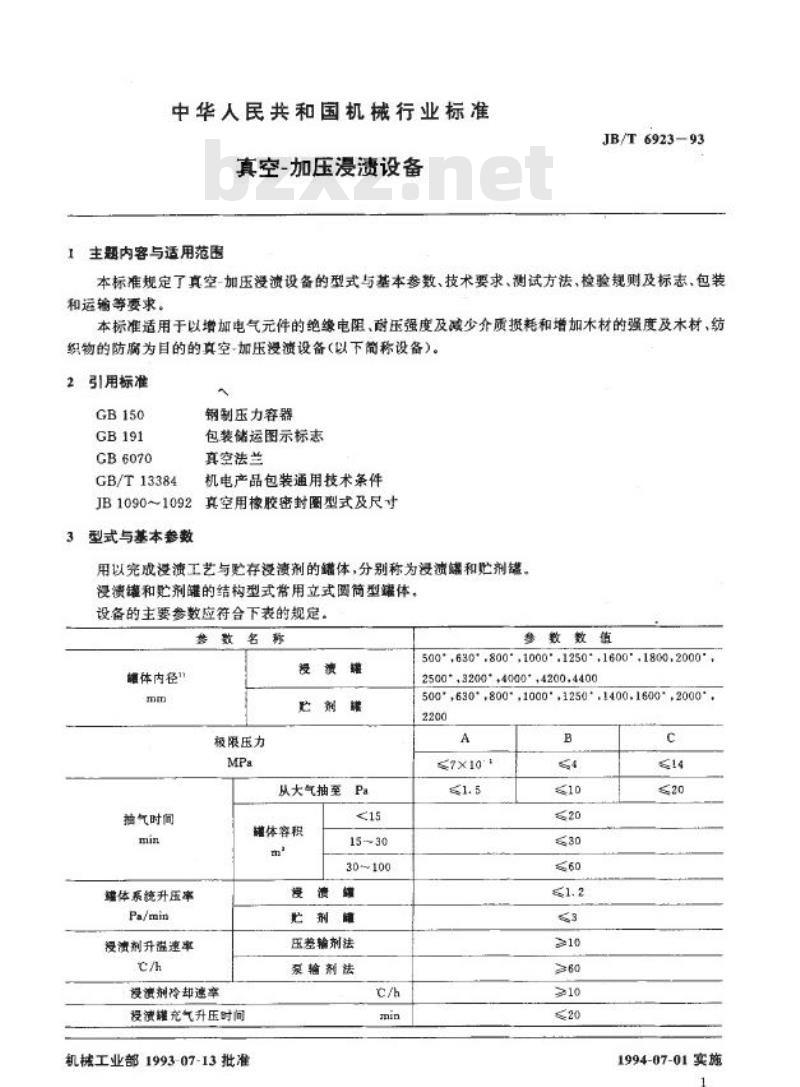

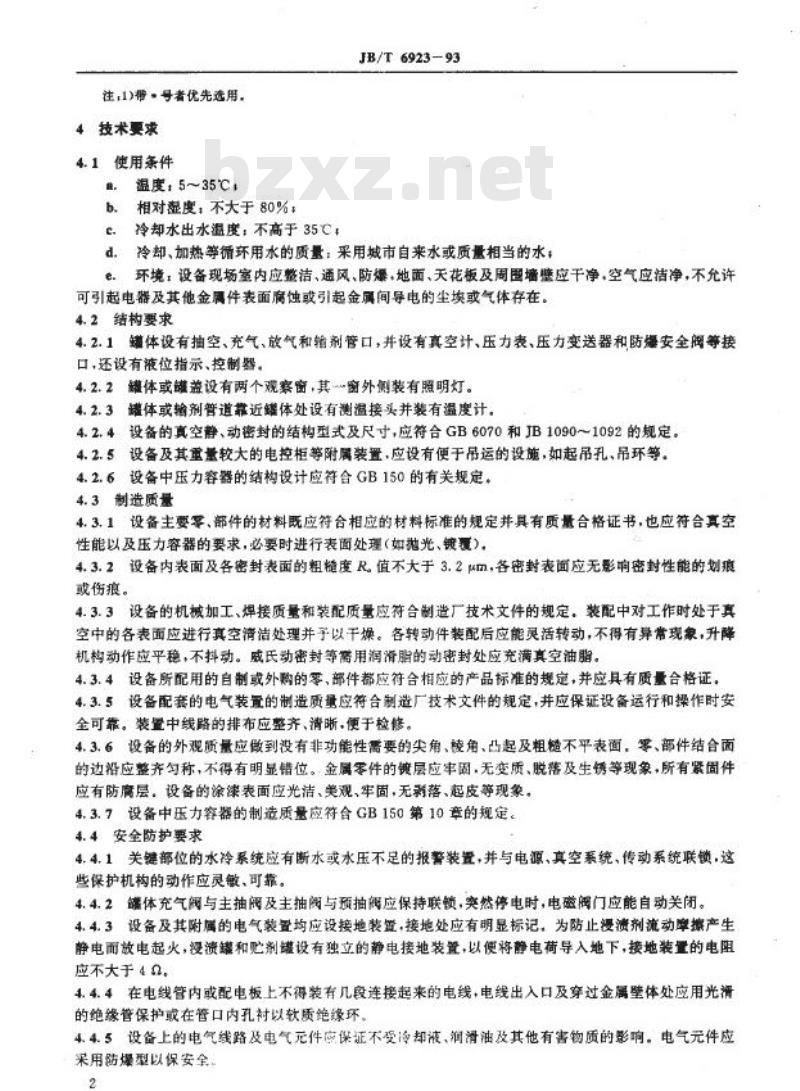

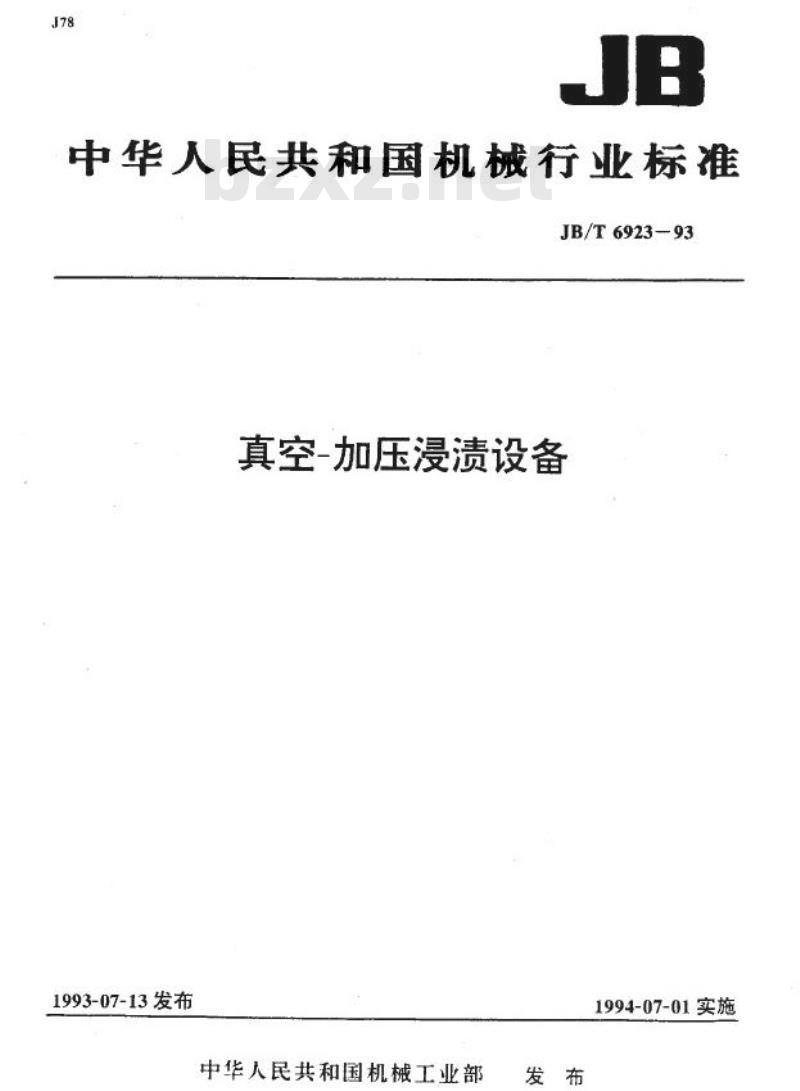

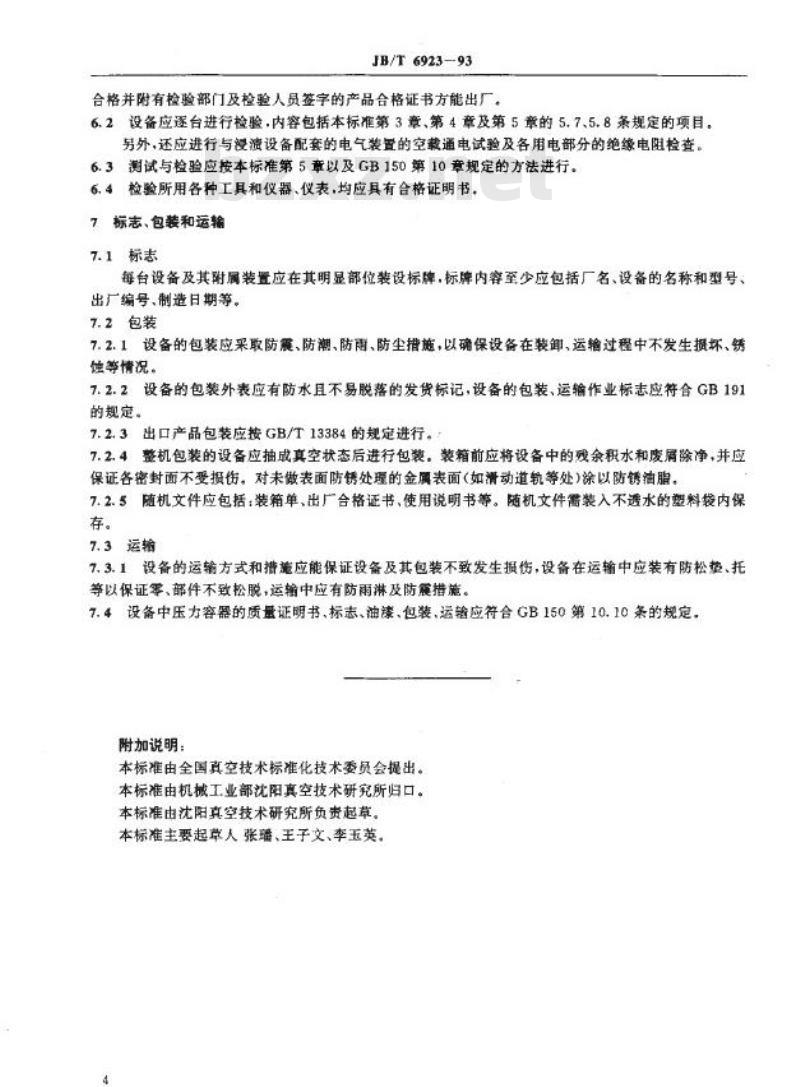

中华人民共和国机械行业标准 JB/T6923—93 真空-加压浸渍设备 1993-07-13发布，中华人民共和国机械工业部发布，1994-07-01实施。 1 主题内容与适用范围 本标准规定了真空-加压浸渍设备的型式与基本参数、技术要求、测试方法、检验规则及标志、包装和运输等要求。本标准适用于以增加电气元件的绝缘电阻、耐压强度及减少介质损耗，增加木材强度及纺织物防腐为目的的真空-加压浸渍设备（以下简称设备）。 2 引用标准 GB150、GB191、GB6070、GB/T13384、JB1090～1092。 3 型式与基本参数 设备包括完成浸渍工艺的浸渍端和贮剂罐，常用立式圆筒型端体。设备主要参数如下表所示： 参数名称 | 授溃罐容积（m³） | 贮剂罐容积（m³） | 极限压力（MPa） | 抽气时间（min） | 升压速率（Pa/min） | 升湿速率（c/h） | 冷却速率（c/h） | 充气升压时间（min） 罐体内径（mm） | 500, 630, 800, 1000, 1250, 1600, 1800, 2000, 2500, 3200, 4000, 4200, 4400 | 500, 630, 800, 1000, 1250, 1400, 1600, 2000, 2200 | ≤7×10⁻¹ | 1.5~60 | ≤60 | 1.2 | ≤3 | ≥10~20 注：带*者优先选用。 4 技术要求 4.1 使用条件 - 温度：5~35℃ - 相对湿度：不大于80% - 冷却水出水温度：不高于35℃ - 冷却及加热循环用水质量：采用城市自来水或质量相当水 - 环境：设备现场室内应整洁、通风、防爆，地面、天花板及墙壁应干净，空气应洁净，不允许存在引起电器及金属件腐蚀的尘埃或气体。 4.2 结构要求 - 罐体设有抽空、充气、放气及输剂管口，并设真空计、压力表、压力变送器及防爆安全阀等接口，同时设液位指示与控制器。 - 罐体或罐体设两个观察窗，其中一窗外侧装照明灯。 - 罐体或输剂管道靠近端体处设测温接头并装温度计。 - 设备真空静、动密封结构型式及尺寸应符合GB6070和JB1090～1092规定。 - 设备及重量较大的电控柜等附属装置应设便于吊运设施，如起吊孔、吊环等。 - 压力容器结构设计应符合GB150相关规定。 4.3 制造质量 - 主要零、部件材料应符合相关材料标准并有质量合格证书，必要时进行表面处理。 - 内表面及密封表面粗糙度R值不大于3.2μm，无影响密封性能划痕。 - 机械加工、焊接及装配质量应符合制造厂技术文件要求，真空表面应清洁干燥，转动件动作灵活，升降机构动作平稳。 - 所用自制或外购零部件应符合产品标准并有合格证。 - 电气装置制造质量应符合技术文件要求，保证运行和操作安全可靠，线路排布整齐便于检修。 - 外观应无非功能性尖角、棱角或粗糙表面，零件结合面整齐，金属零件键层牢固无锈蚀，紧固件有防腐层，涂漆表面光洁、美观、牢固。 - 压力容器制造质量应符合GB150第10章规定。 4.4 安全防护要求 - 关键部位水冷系统应有断水或水压不足报警，并与电源、真空系统、传动系统联锁，保护装置动作灵敏可靠。 - 罐体充气阀与主抽阀及预抽阀保持联锁，停电时电磁阀应自动关闭。 - 设备及附属电气装置应确保安全运行。
