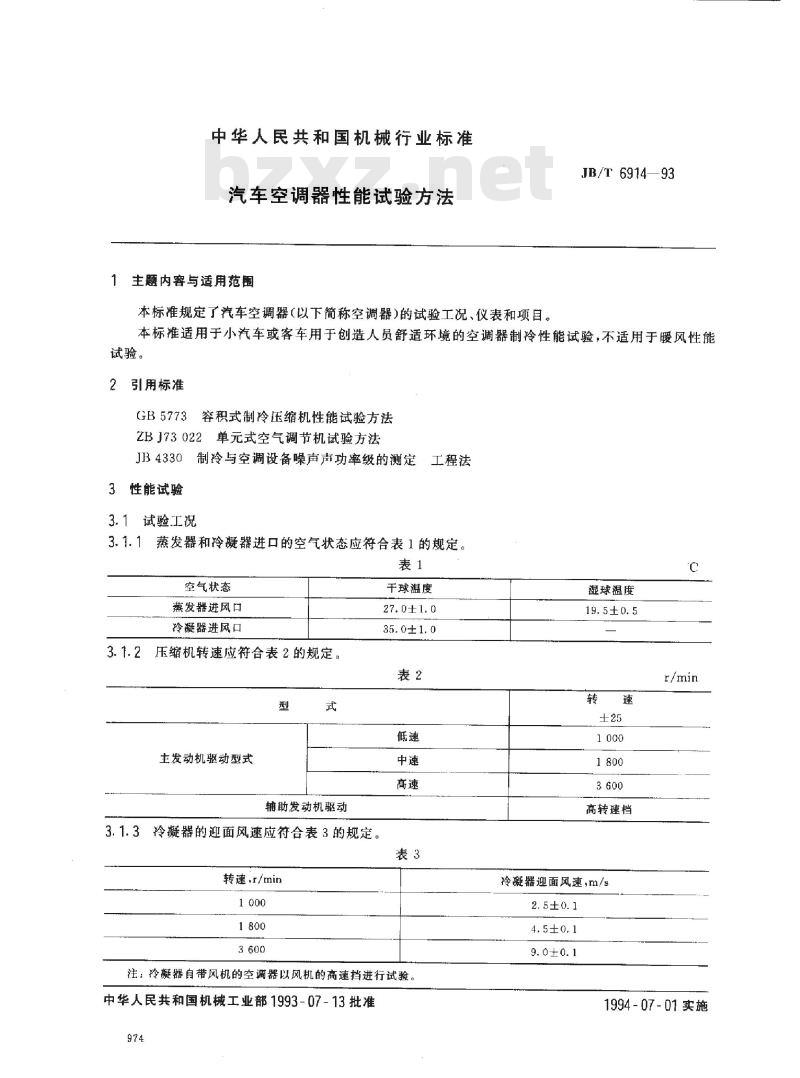

中华人民共和国机械行业标准
汽车空调器性能试验方法

1 主题内容与适用范围
本标准规定了汽车空调器（以下简称空调器）的试验工况、仪表和项目。JB/T 6914—93。本标准适用于小汽车或客车用于创造人员舒适环境的空调器制冷性能试验，不适用于暖风性能试验。

2 引用标准
GB 5773 容积式制冷压缩机性能试验方法
ZBJ 73022 单元式空气调节机试验方法
JB 4330 制冷与空调设备噪声声功率级的测定工程法

3 性能试验
3.1 试验工况
3.1.1 蒸发器和冷凝器进口的空气状态应符合表1的规定。
表1 空气状态
燕发器进风口：干球温度 27.0±1.0℃，湿球温度 19.5±0.5℃
冷凝器进风口：干球温度 35.0±1.0℃

3.1.2 压缩机转速应符合表2的规定。
表2 压缩机转速
主发动机驱动型式：低速 1000 r/min，中速 1800 r/min，高速 3600 r/min
辅助发动机驱动型式：同上

3.1.3 冷凝器迎面风速应符合表3的规定。
表3 冷凝器风速
低速 2.5±0.1 m/s，中速 4.5±0.1 m/s，高速 9.0±0.1 m/sbzxZ.net
注：冷凝器自带风机的空调器以风机的高速挡进行试验。

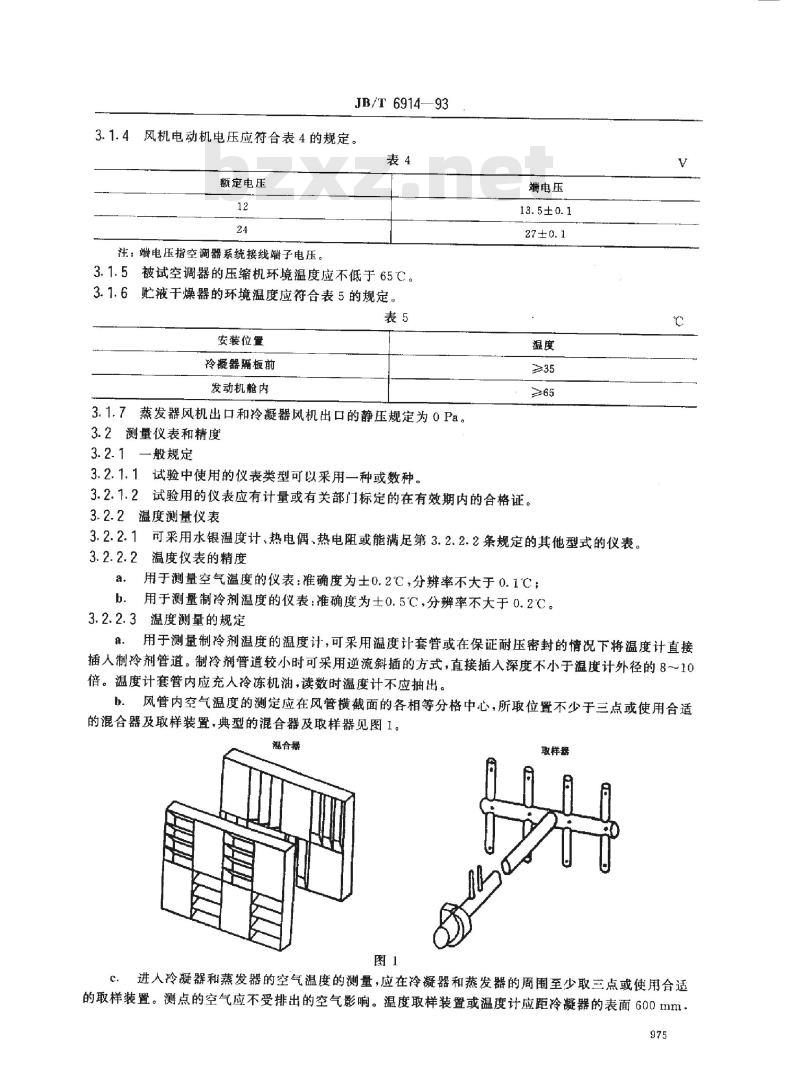

3.1.4 风机电动机电压应符合表4的规定。
表4 额定电压
12 V, 24 V
注：端电压指空调器系统接线端子电压。

3.1.5 被试空调器的压缩机环境温度应不低于65℃。
3.1.6 贮液干燥器的环境温度应符合表5的规定。
表5 安装位置环境温度
冷凝器隔板前、发动机舱内
3.1.7 蒸发器风机出口和冷凝器风机出口的静压规定为0 Pa。

3.2 测量仪表和精度
3.2.1 一般规定
试验中使用的仪表类型可以采用一种或数种，且应有计量或有关部门标定的有效合格证。

3.2.2 温度测量仪表
可采用水银温度计、热电偶、热电阻或其他符合精度要求的仪表。
用于测量空气温度的仪表：准确度±0.2℃，分辨率≤0.1℃
用于测量制冷剂温度的仪表：准确度±0.5℃，分辨率≤0.2℃
温度测量的规定：制冷剂温度计可插入管道或使用套管，深度不小于温度计外径的8~10倍，套管内应充冷冻机油。空气温度测量应在风管横截面各相等分格中心，至少取三点或使用混合器和取样器。
进人冷凝器和蒸发器的空气温度应至少取三点，测点空气不受排出空气影响，温度计距冷凝器表面600 mm，距蒸发器空气入口150 mm。湿球温度计表面风速约为5 m/s。

3.2.3 压力、压差测量及仪表精度
制冷剂压力：弹簧管压力表或压力传感器，精度≥1.5%，高压分度≤0.02 MPa，低压分度≤0.01 MPa。
大气压：水银柱压力计或绝对压力变送器，精度0.1%，分辨率≤30 Pa。
静压或压差：微差压计或微差压变送器，精度≥0.25%，分辨率≤10 Pa。

3.2.4 电量测量及仪表精度
电流、电压、频率、功率测量可用指示仪表、积算仪表或电量变送器，精度0.5级（积算仪表1%）。

3.2.5 转速测量及仪表精度
转速测量可采用闪频测速仪、光电或磁电测速仪，精度1%。

3.2.6 驱动功率测量及仪表精度
压缩机驱动功率可采用扭矩传感器、扭矩仪或测量驱动电动机输入功率，精度1%。调零时不应排除皮带及压缩机离合器功率损耗。

3.2.7 时间测量及仪表精度
时间测量可采用秒表或电子计时器，精度1%。

3.2.8 风速测量及仪表精度
风速测量可采用热线式风速仪或皮托管，精度1%。

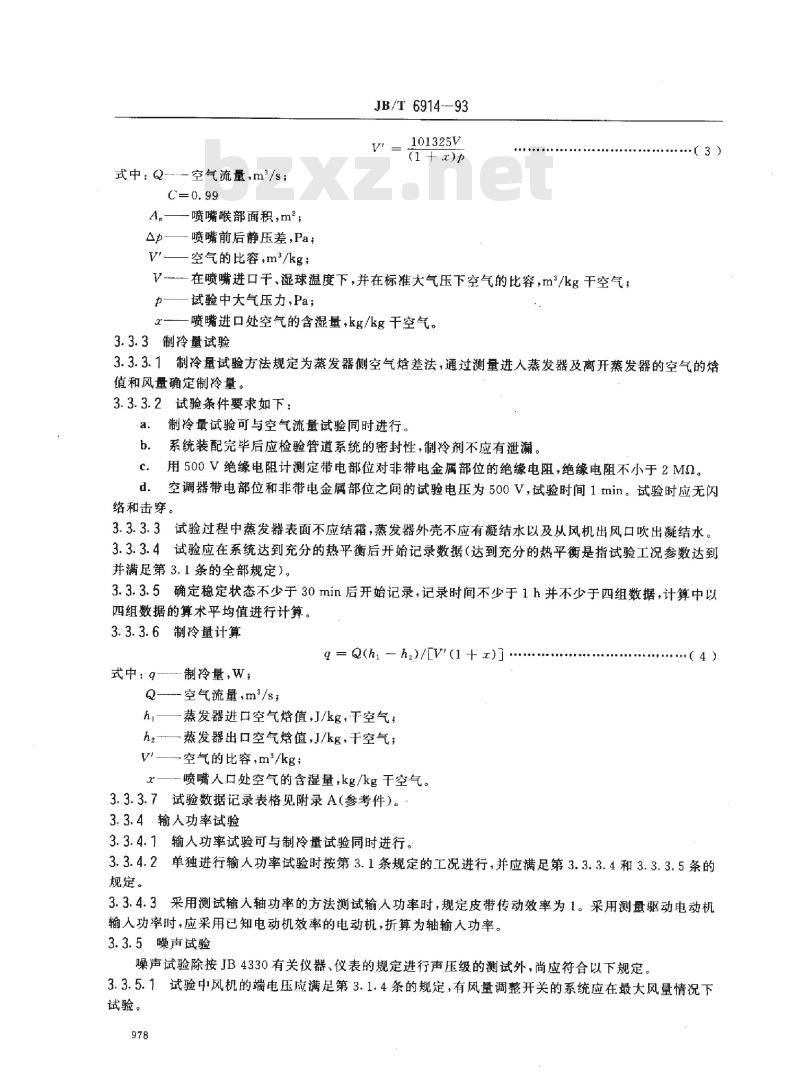

3.3 性能试验
3.3.1 试验装置

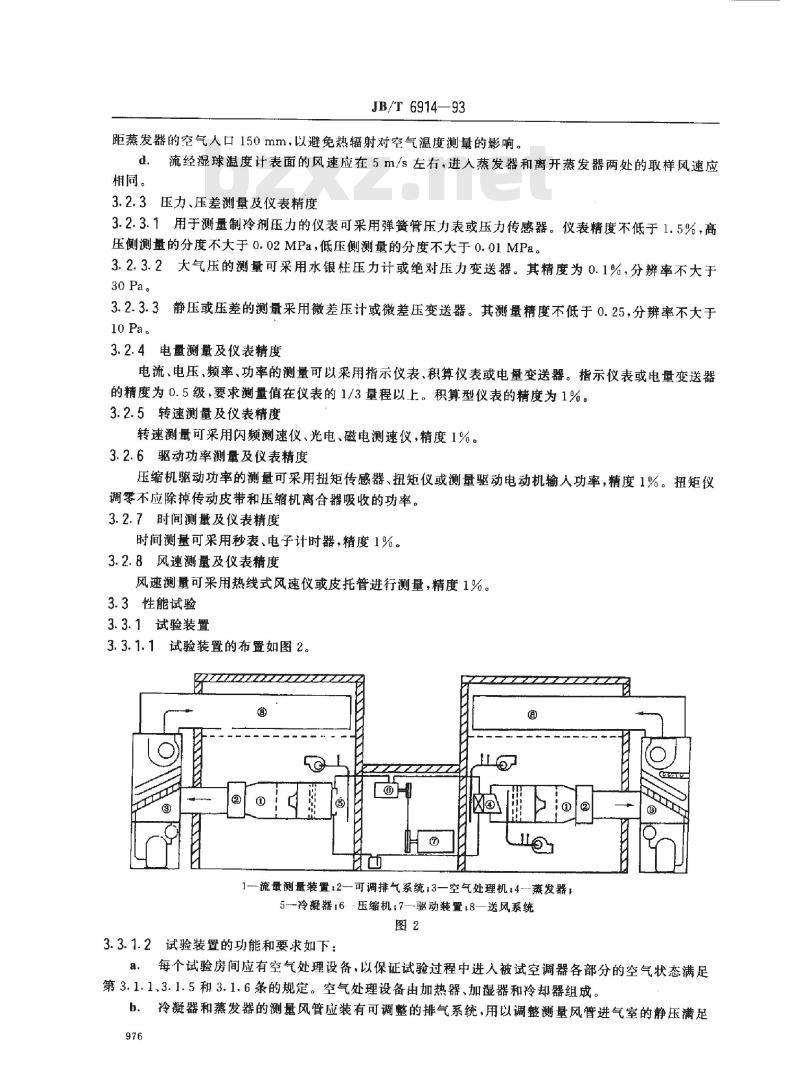

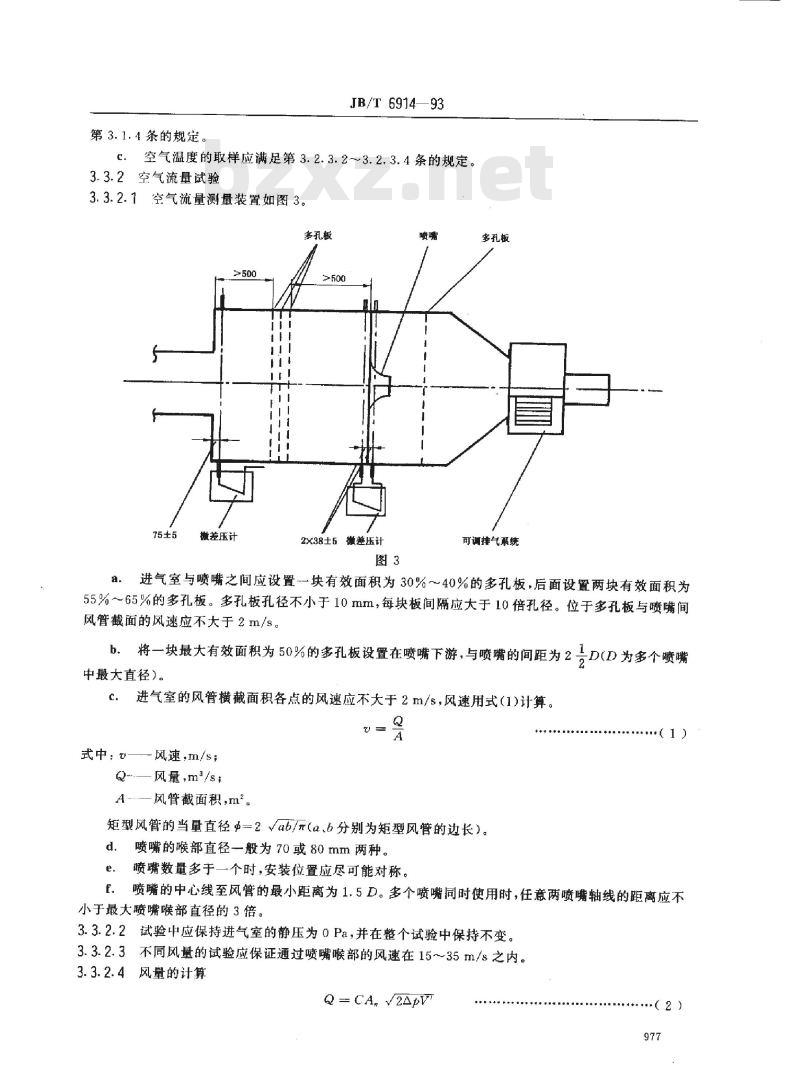

试验装置的布置如图2所示。
