【QC汽车标准】用交流发电机调节器安装尺寸

本网站发布时间： 2025-02-28 09:02:09

QC/T74-93汽
现行
　点击下载此标准

基本信息

标准号：
QC/T 74-93 汽
标准名称：
用交流发电机调节器安装尺寸
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
81.97 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
交流发电机调节器安装尺寸

标准简介/下载

点击下载

标准简介：

QC/T 74-93.
1主题内容与适用范围
QC/T 74规定了汽车用电磁振动式交流发电机调节器和外装电子式交流发电机调节器的安装尺寸。
QC/T 74适用于汽车用交流发电机调节器(以下简称调节器)。
2调节器的安装方式
调节器用M6螺钉固定于安装处。
3调节器的安装尺寸
调节器的安装尺寸应符合图1~4及表1的规定。
注:1)L-112~114 mm,只适用于图2.
4进口汽车配套用调节器的安装尺寸 ,可由供需双方协议确定。
附加说明:
本标准由中国汽车工业总公司提出。
本标准由全国汽车标准化技术委员会归口。
本标准由长沙汽车电器研究所负责起草。
本标准主要起草人:蔡明德。
本标准于1975年首次发布,于1984年5月第一次修订。

标准内容

部分标准内容：

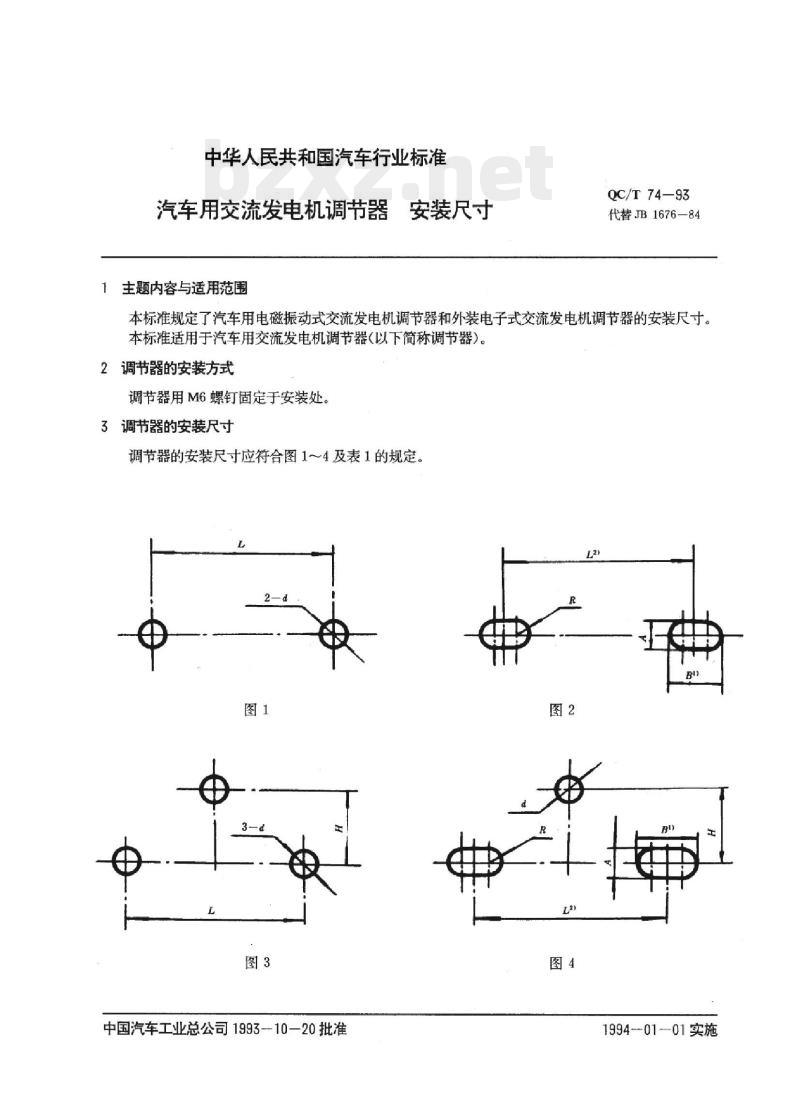

中华人民共和国汽车行业标准
汽车用交流发电机调节器
主题内容与适用范围www.bzxz.net
安装尺寸
QC/T 74—93
代替JB1676—84
本标准规定了汽车用电磁振动式交流发电机调节器和外装电子式交流发电机调节器的安装尺寸。本标准适用于汽车用交流发电机调节器以下简称调节器）。调节器的安装方式
调节器用M6螺钉固定于安装处。3调节器的安装尺寸
调节器的安装尺寸应符合图1～4及表1的规定。图1
中国汽车工业总公司1993-10—20批准图2
1994-01-01实施

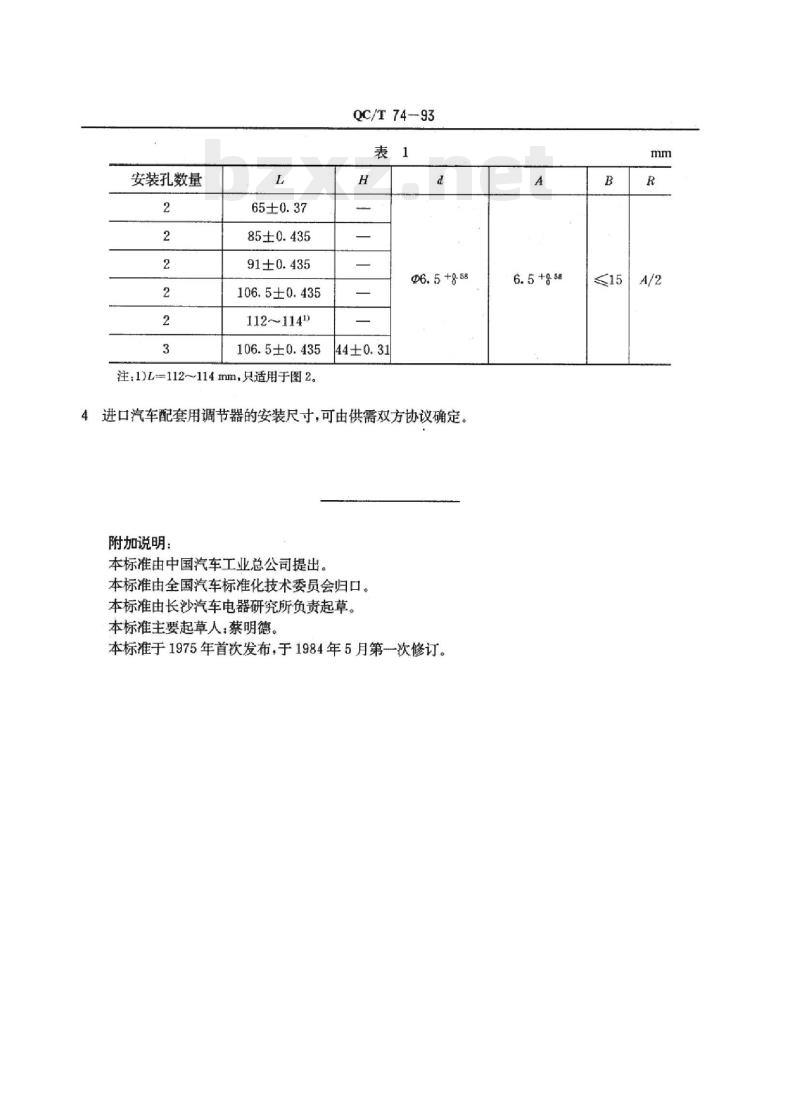

安装孔数量
85±0.435
91±0.435
106.5±0.435
112114
106.5±0.435
注：1)L-112~114mm，只适用于图2。QC/T74-93
Q6.5+8-58
4进口汽车配套用调节器的安装尺寸，可由供需双方协议确定。附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由长沙汽车电器研究所负责起草。本标准主要起草人：蔡明德。
本标准于1975年首次发布，于1984年5月第一次修订。A
