【QC汽车标准】自卸汽车试验方法驾驶员座位基准点R测量方法

本网站发布时间： 2025-02-28 08:58:04

QC/T76.2-93矿
现行
　点击下载此标准

基本信息

标准号：
QC/T 76.2-93 矿
标准名称：
自卸汽车试验方法驾驶员座位基准点R测量方法
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
132.83 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
自卸汽车试验方法驾驶员基准点测量方法

标准简介/下载

点击下载

标准简介：

QC/T 76.2-93.
1主题内容与适用范围
QC/T 76.2规定了矿用自卸汽车驾驶员座位基准点(R点)的测量方法。
QC/T 76.2适用于各种矿用自卸汽车。
2引用标准
GB/T 12673汽车主要尺寸测量方法
3测量条件
按GB/T 12673第4章。
4数值修约方法
按GB/T 12673第5章。
5.测量方法
a.将驾驶员座椅调整到正常的中间位置;
b.将如图1所示的测量装置放在座椅.上,并向后滑动至靠背接触为止,如图2;
c. 按图1垂直箭头所示加载,使装置的总质量达到26士1 kg ,同时调整该装置至水平位置;
d. 按图1水平箭头所示间歇地施加约100 N的水平力;
e.按C 的要求增加垂直载荷使装置的总质量达到65士1 kg,同时调整该装置至水平位置;
f.按图2所示测量尺寸A和B,以及测量装置右侧面至车辆Y基准平面的距离C(图2中未画出)。
6测量结果

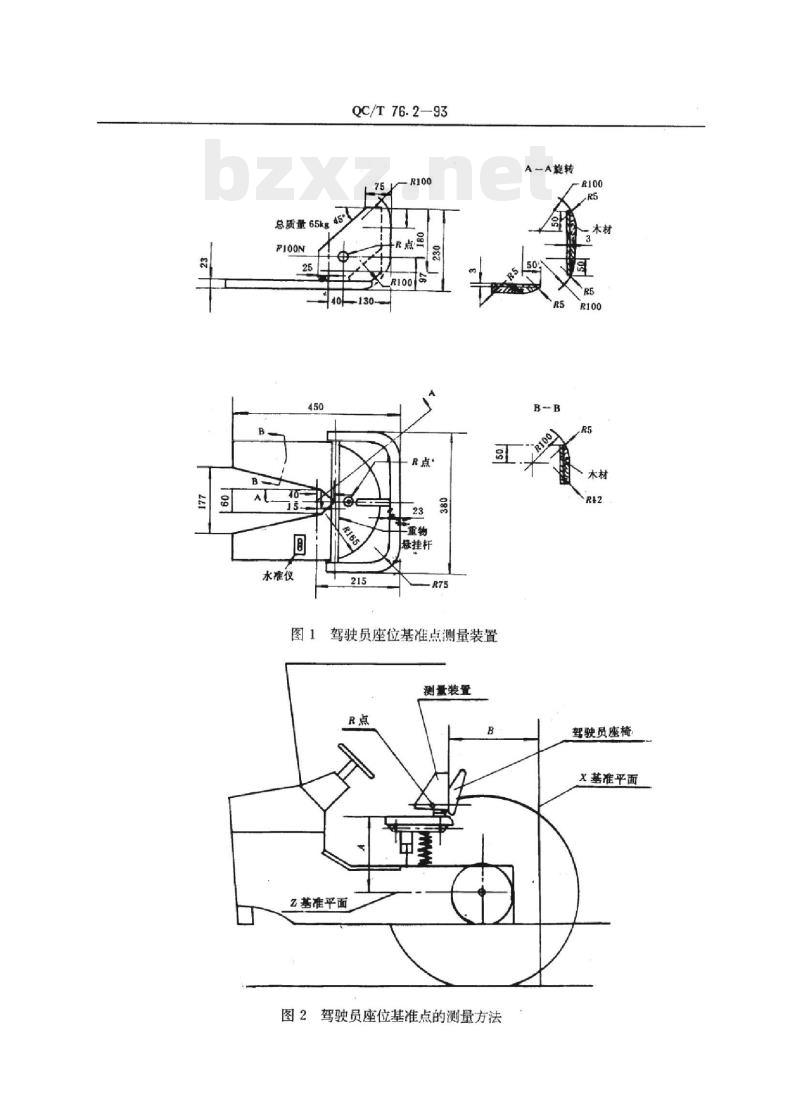

图1 驾驶员座位基准点测量装置
图2 驾驶员座位基准点的测量方法
附加说明:
本标准由中国汽车工业总公司提出。
本标准由全国汽车标准化技术委员会归口。
本标准由中国汽车工业总公司重庆汽车研究所负责起草。
本标准主要起草人:涂江林、陈四维。

标准内容

部分标准内容：

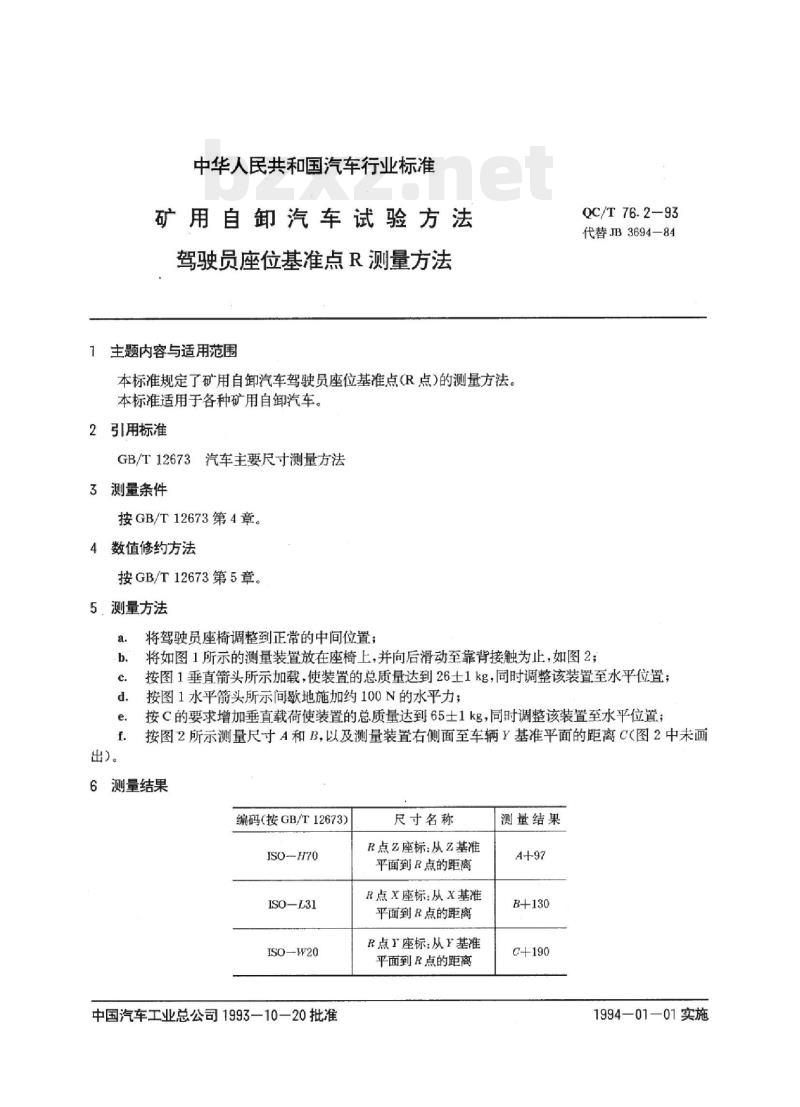

中华人民共和国汽车行业标准
矿用自卸汽车试验方法
驾驶员座位基准点R测量方法
1主题内容与适用范围
本标准规定了矿用自卸汽车驾驶员座位基准点(R点)的测量方法。本标准适用于各种矿用自卸汽车。2引用标准
GB/T12673汽车主要尺寸测量方法3测量条件
按GB/T12673第4章。
4数值修约方法
按GB/T12673第5章。
5.测量方法
出)。
将驾驶员座椅调整到正常的中间位置；QC/T 76.2-93
代替JB3694-84
将如图1所示的测量装置放在座椅上，并向后滑动至靠背接触为止，如图2；按图1垂直箭头所示加载，使装置的总质量达到26士1kg，同时调整该装置至水平位置；按图1水平箭头所示间歇地施加约100N的水平力；按C的要求增加垂直载荷使装置的总质量达到65土1kg，同时调整该装置至水平位置；按图2所示测量尺寸A和B，以及测量装置右侧面至车辆Y基准平面的距离C(图2中未画6测量结果
编码（按GB/T12673）
ISO-H70
ISO-L31
ISO-W20
中国汽车工业总公司1993-10—20批准尺寸名称
R点Z座标：从Z基准
平面到R点的距离
R点X座标：从X基准
平面到R点的距离
R点I座标：从Y基准
平面到R点的距离
测量结果
1994—01—01实施
QC/T76.2—93
总质量65kg
水准仪
R100/5
R点·
一重物
悬挂杆
驾驶员座位基准点测量装置
测量装置
Z基准平面
图2驾驶员座位基准点的测量方法A—A旋转
驾驶员座椅
X基准平面Www.bzxZ.net

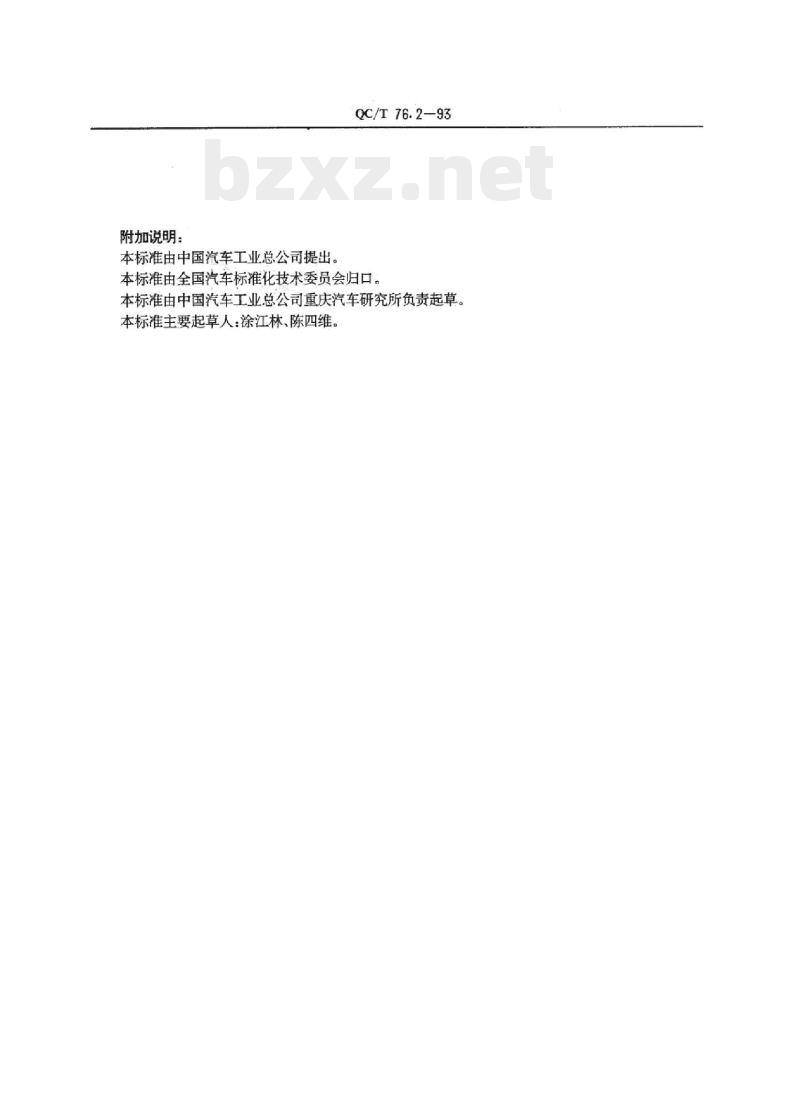

附加说明：
本标准由中国汽车工业总公司提出。QC/T76.2—93
本标准由全国汽车标准化技术委员会归口。本标准由中国汽车工业总公司重庆汽车研究所负责起草。本标准主要起草人：涂江林、陈四维。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
