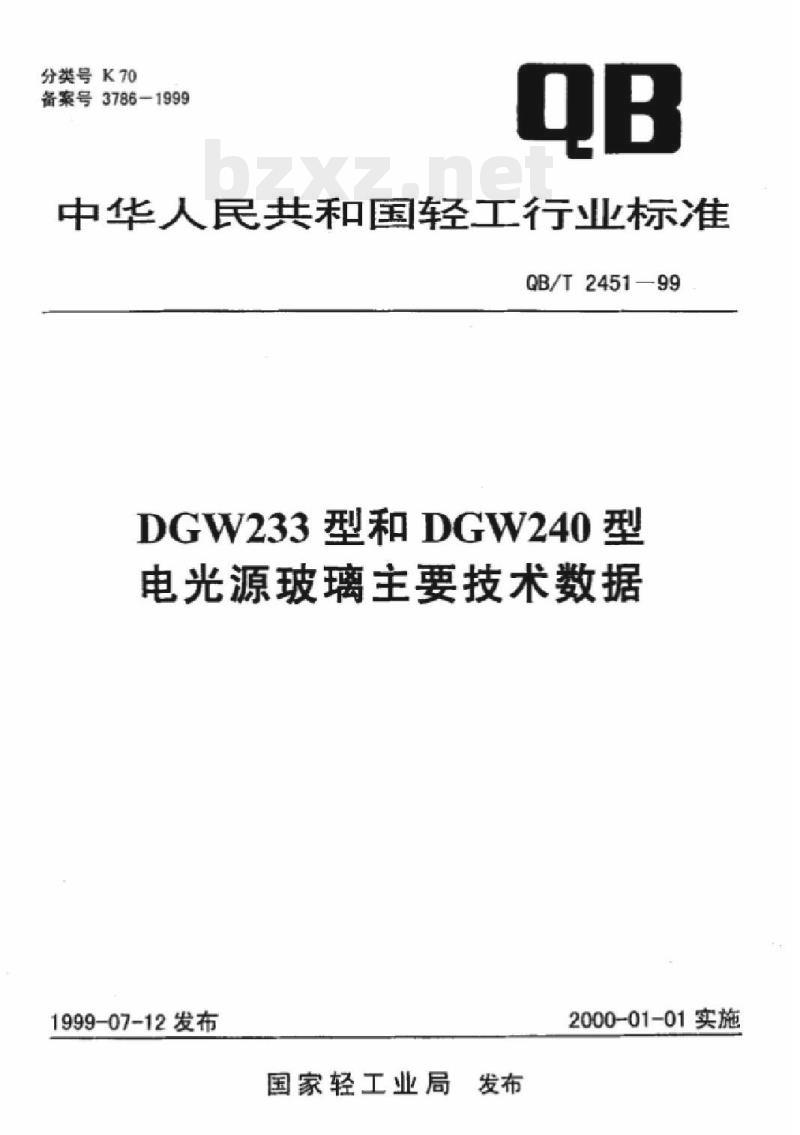

【QB轻工标准】 DGW233型和DGW240型电光源玻璃主要技术数据

分类号K70
备案号3786-1999
中华人民共和国轻工行业标准
QB/T2451—99
DGW233型和DGW240型
电光源玻璃主要技术数据
1999-07-12发布
国家轻工业局
2000-01-01实施
QB/T2451-99

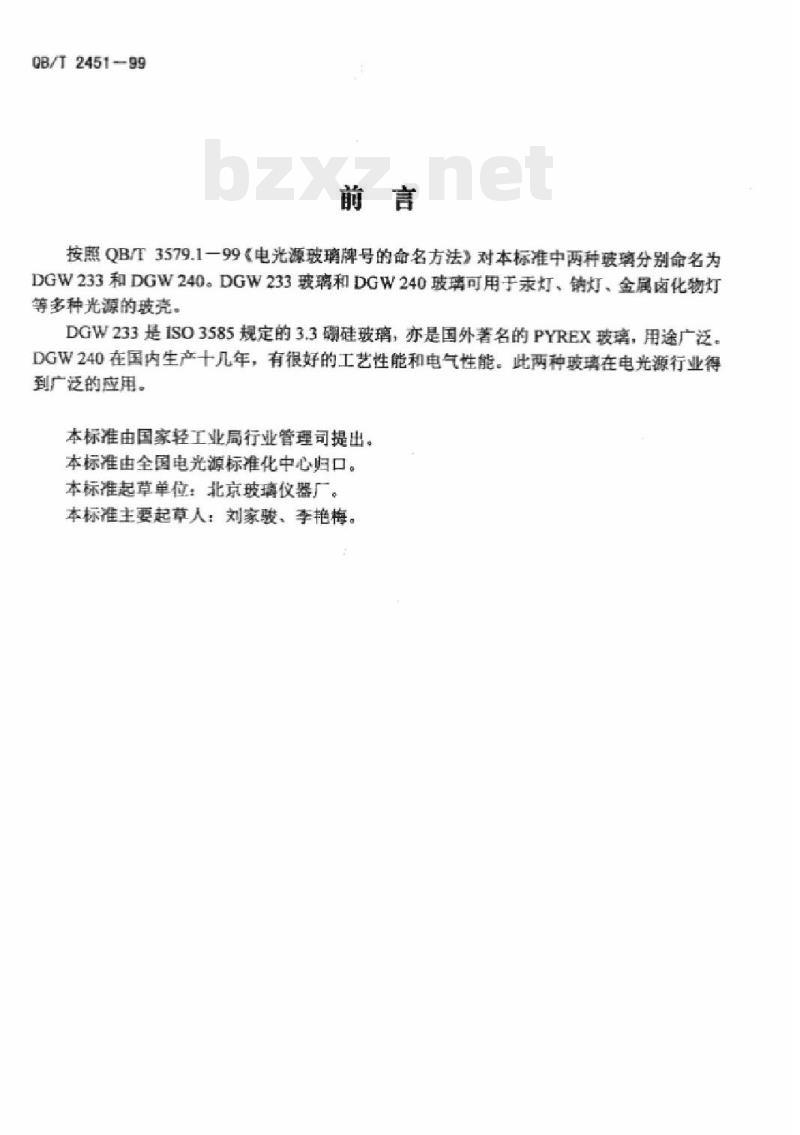

按照QB/T3579.1一99《电光源玻璃牌号的命名方法》对本标准中两种玻璃分别命名为DGW233和DGW240。DGW233玻离和DGW240玻璃可用于汞灯，钠灯，金属卤化物灯等多种光源的玻壳。
DGW233是ISO3585规定的3.3硼硅玻璃，亦是国外著名的PYREX玻璃，用途广泛。DGW240在国内生产十几年，有很好的工艺性能和电气性能。此两种玻璃在电光源行业得到广泛的应用。
本标准由国家轻工业局行业管理司提出。本标准由全国电光源标准化中心归口。本标准起草单位：北京玻璃仪器厂。本标准主要起草人！刘家骏，李艳梅。1范围

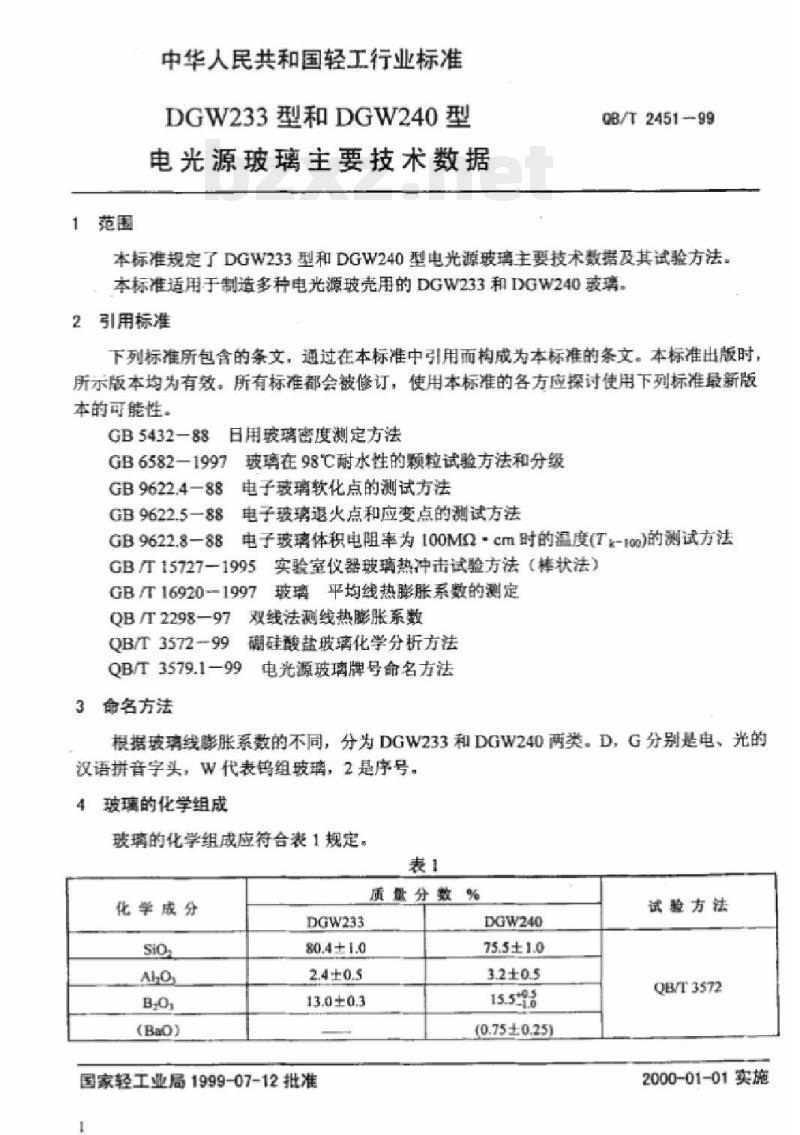

中华人民共和国轻工行业标准
DGW233型和DGW240型
电光源玻璃主要技术数据
OB/T245199
本标准规定了DGW233型和DGW240型电光源玻璃主要技术数据及其试验方法。本标准适用于制造多种电光源玻壳用的DGW233和DGW240玻店，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时所示版本均为有效。所有标准都会被修订：使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB5432-88日用玻璃密度测定方法GB6582一1997玻璃在98C耐水性的颗拉试验方法和分级GB9622.4—88电子玻璃软化点的测试方法GB9622.5一88电子玻璃退火点和应变点的测试方法GB9622.8—88电子玻璃体积电阻率为100MQ*cm时的温度(Tk-10o)的测试方法GBT15727-1995实验室仪器玻璃热冲击试验方法（棒状法）玻璃平均线热膨胀系数的测定
GB/T16920--1997E
QBT2298-97双线法测线热膨胀系数QB/T3572-99硼硅酸盐玻璃化学分析方法QB/T3579.1-99
电光源玻璃牌号命名方法
3命名方法
根据玻璃线影胀系数的不同，分为DGW233和DGW240两类。D，G分别是电、光的汉语拼音字头，W代表鸽组玻璃，2是序号。玻璃的化学组成
玻璃的化学组成应符合表1规定
化学成分
DGW233
质量分数%
80.4±1.0
13.0±0.3
国家轻工业局1999-07-12批准
DGW240
75.5±1.0
(0.75±0.25)
试验方法
QB/T3572
2000-01-01实施
化学威分
QB/T2451-99

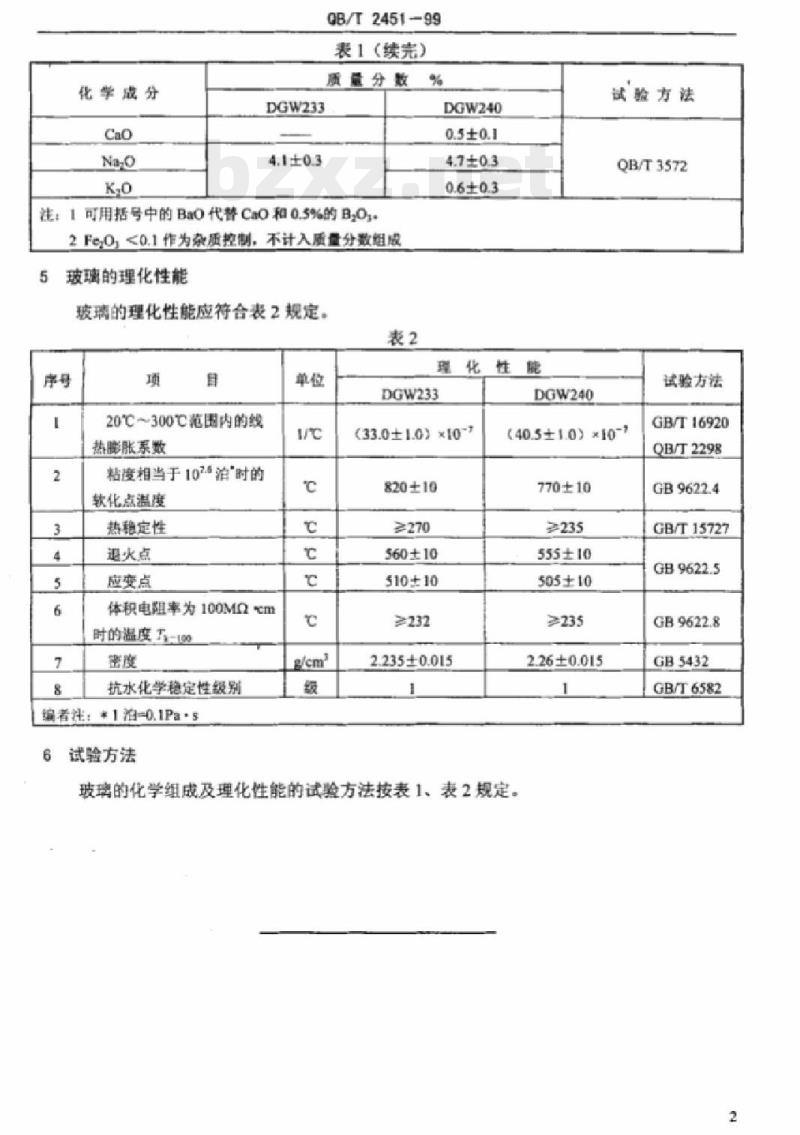

表1（续完）
质量分数%
DGW233
注：1可用括号中的Bao代替CaO和o.5%的BOy2Fe.O,<0.1作为杂质控制，不计入质量分数组股5
玻璃的理化性能
玻璃的理化性能应符合表2规定
20℃~300℃范图内的线
热膨胀系数
粘度相当于107泊时的
软化点温度
热稳定性
迎火点
应变点
体积电阻率为100MQcm
时的温度一0
抗水化学稳定性级别
编者浅：*1-0.1Pa·sWww.bzxZ.net
6试验方法
DGW240
理化性能
DGW233
(33.0±1.0)×[0-
820±10
≥270
560±10
510±10
2.235±0.015
DGW240
试验方法
QB/T3572
试骏方法
(40.5±1.0）×10-1
770±10
555±10
505±10
2.26±0.015
玻璃的化学组成及理化性能的试验方法按表1，表2规定。GB/T16920
OBT2298
GB/T15727
GB5432
GB/T6582
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
