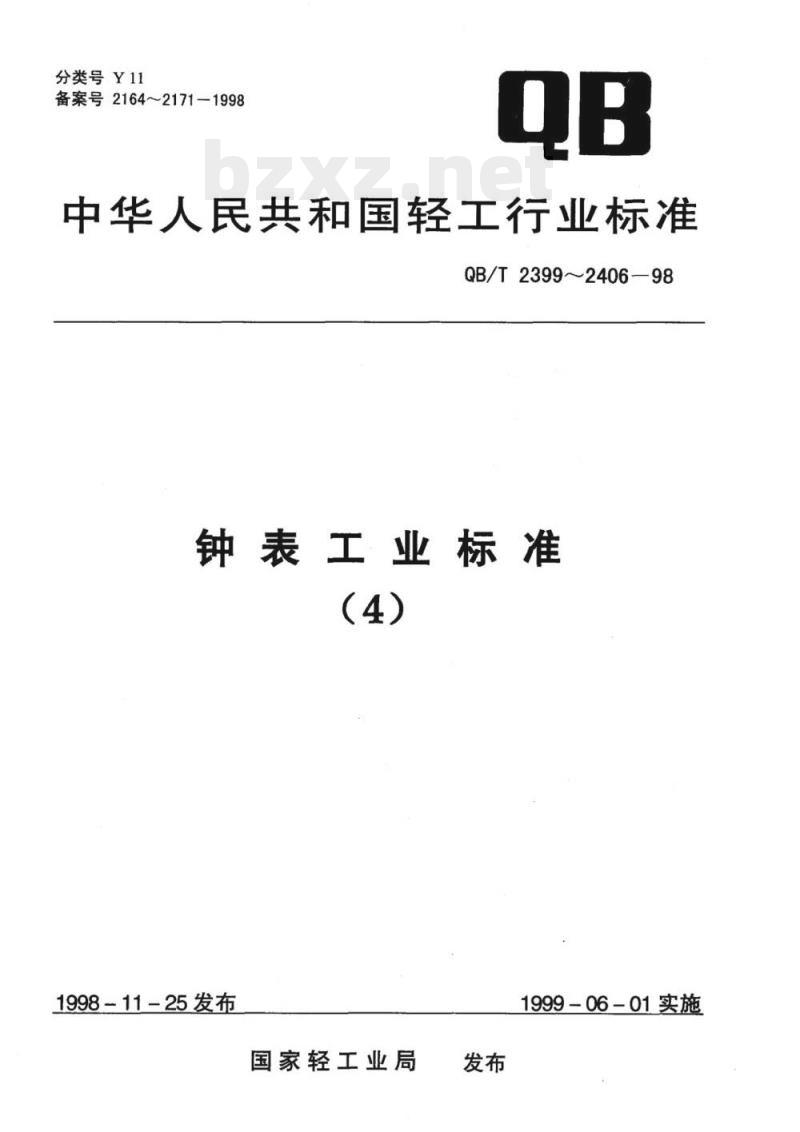

【QB轻工标准】 钟表工业标准

分类号Y11
备案号2164~2171-1998
中华人民共和国轻工行业标准
QB/T2399～2406—98
钟表工业标准
1998-11-25发布
国家轻工业局
1999-06-01实施

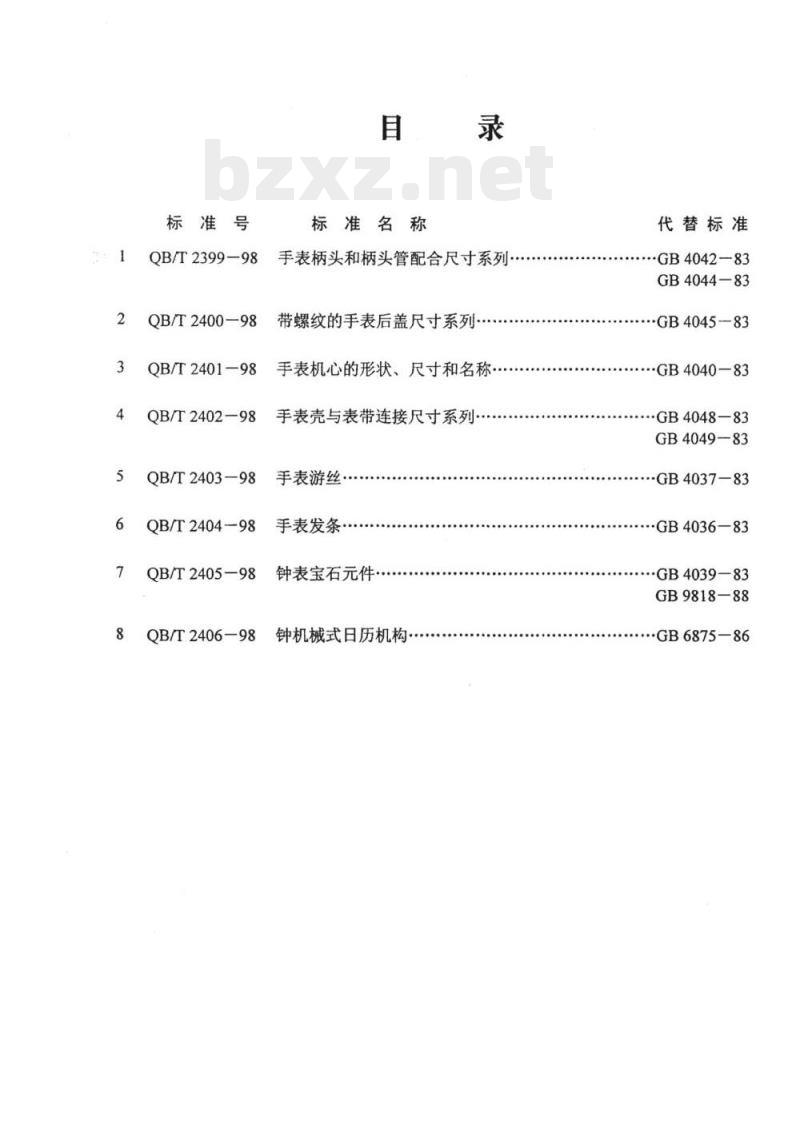

标准号
QB/T2399-98
QB/T2400-98
QB/T2401-98
QB/T2402-98
QB/T2403-98
QB/T2404-98
QB/T2405-98
QB/T2406-98
标准名称
手表柄头和柄头管配合尺寸系列·带螺纹的手表后盖尺寸系列
手表机心的形状、尺寸和名称·手表壳与表带连接尺寸系列
手表游丝
手表发条·
钟表宝石元件
钟机械式日历机构·
代替标准
·GB4042-83
GB4044—83
GB4045-83
-GB4040-83
GB4048-83
GB4049-83
GB4037-83
-GB4036—83bZxz.net
·GB4039-83
GB9818-88
·GB6875-86

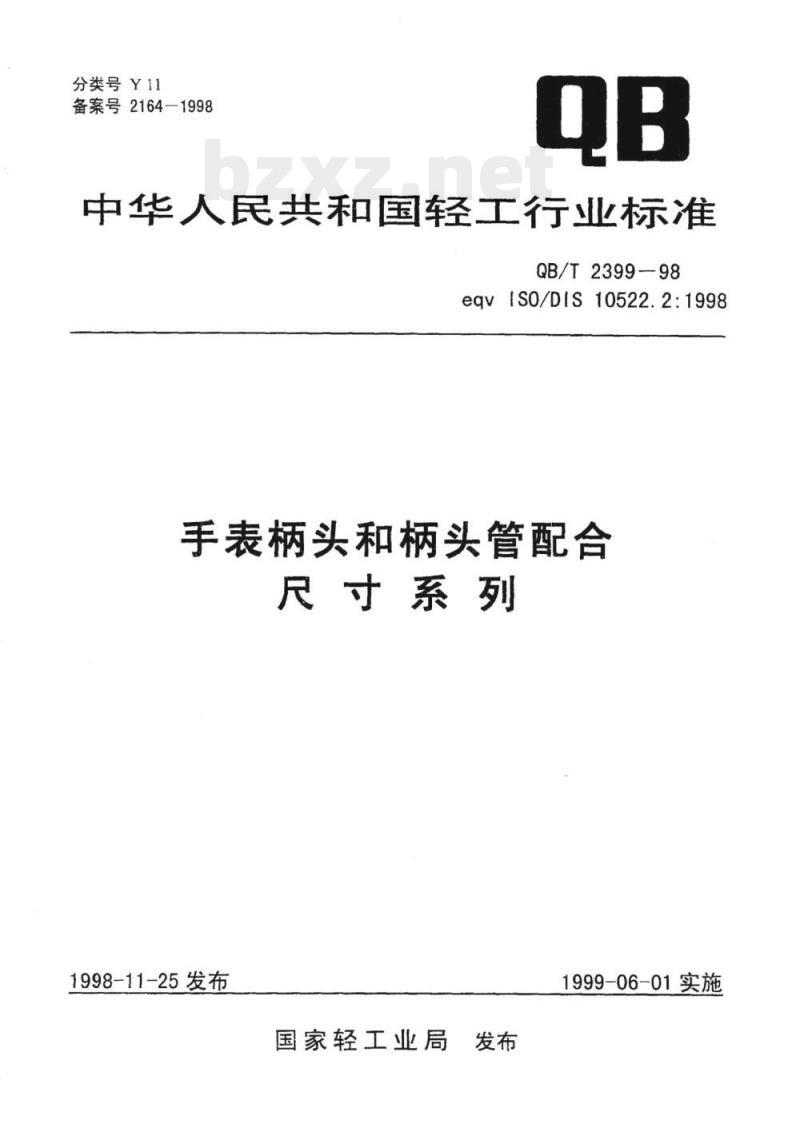

分类号Y11
备案号2164—1998
中华人民共和国轻工行业标准
QB/T2399-98
eqvIS0/DIs10522.2:1998
手表柄头和柄头管配合
尺寸系列
1998-11-25发布
国家轻工业局
1999-06-01实施
QB/T2399-98

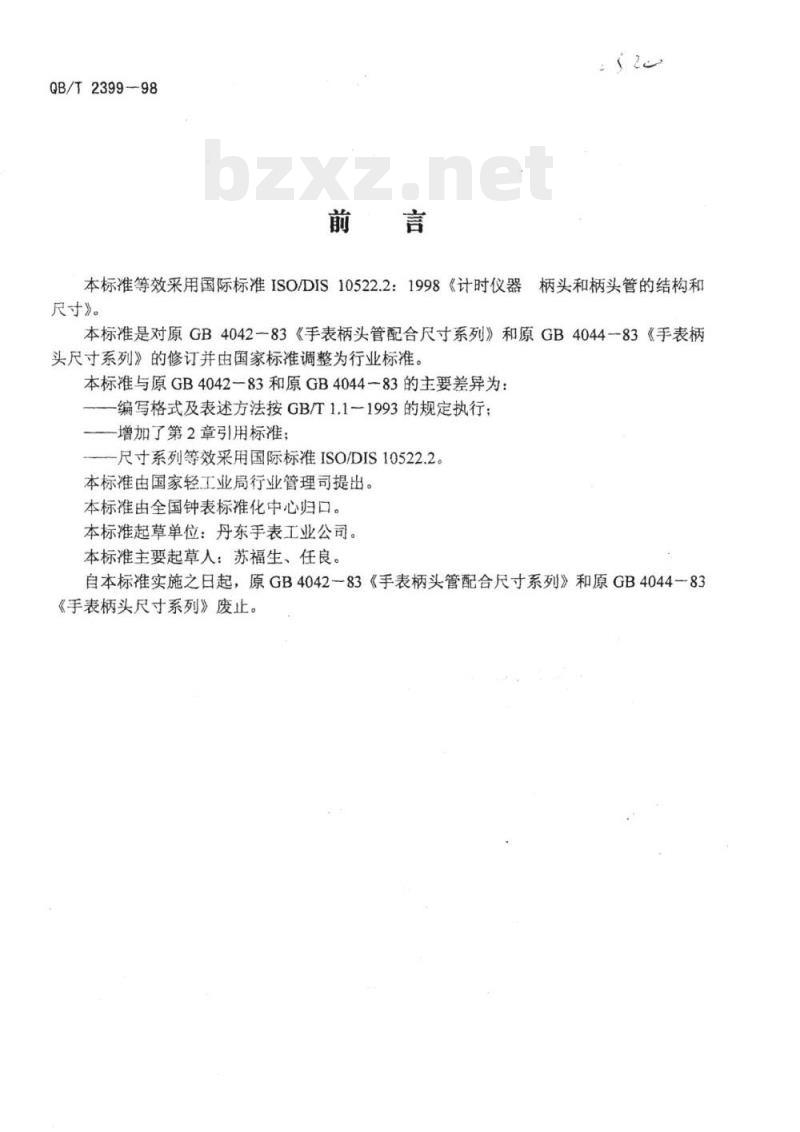

本标准等效采用国际标准ISO/DIS10522.2：1998《计时仪器柄头和柄头管的结构和尺寸》。
本标准是对原GB4042一83《手表柄头管配合尺寸系列》和原GB4044-83《手表柄头尺寸系列》的修订并由国家标准调整为行业标准。本标准与原GB4042-83和原GB4044-83的主要差异为：编写格式及表述方法按GB/T1.11993的规定执行；增加了第2章引用标准；
一尺寸系列等效采用国际标准ISO/DIS10522.2本标准由国家轻工业局行业管理司提出本标准由全国钟表标化中心归口。本标准起草单位：丹东手表工业公司。本标准主要起草人：苏福生、任良。自本标准实施之日起，原GB4042一83《手表柄头管配合尺寸系列》和原GB4044一83《手表柄头尺寸系列》废止。

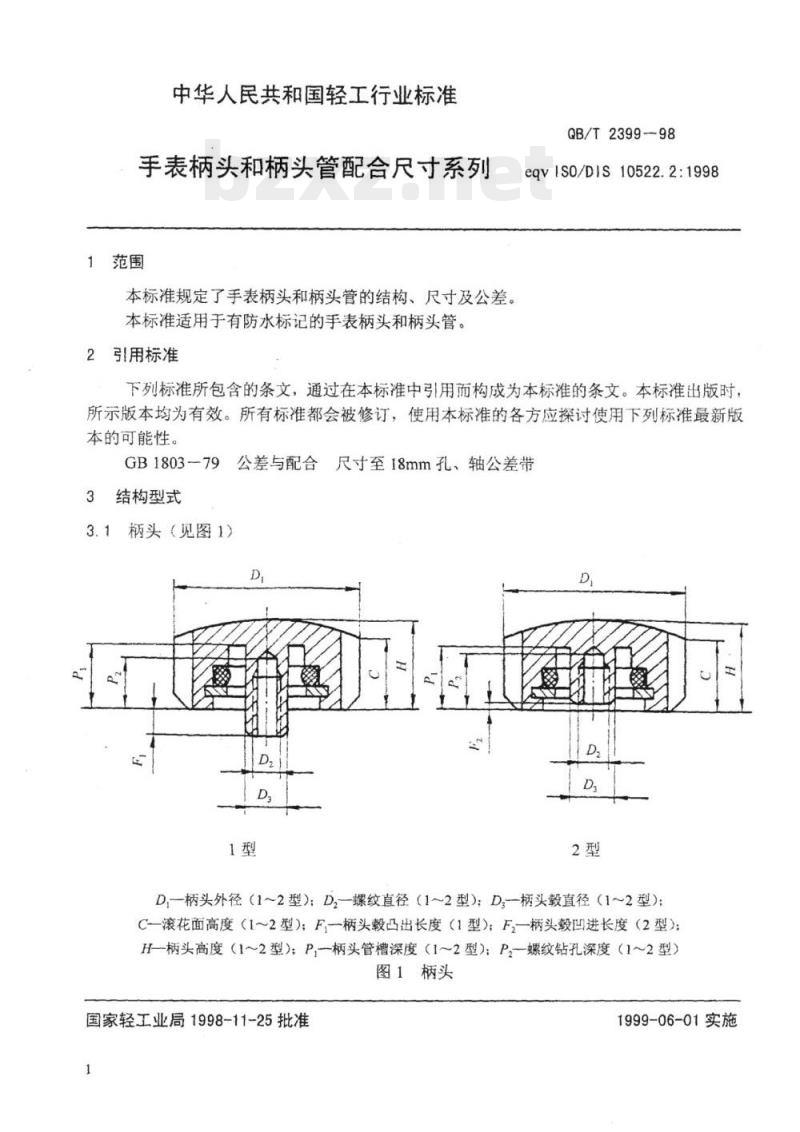

中华人民共和国轻工行业标准
手表柄头和柄头管配合尺寸系列范围
本标准规定了手表柄头和柄头管的结构、尺寸及公差。本标准适用于有防水标记的手表柄头和柄头管。2引用标准
QB/T2399-98
eqv1S0/D/s10522.2:1998
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1803一79公差与配合尺寸至18mm孔、轴公差带结构型式
3.1柄头（见图1）
D一柄头外径（1~2型）；D,一螺纹直径（1~2型）：D一柄头毂直径（12型）；C-滚花面高度（1～2型)；F一柄头毂凸出长度（1型）；F一柄头毂凹进长度（2型）；H—柄头高度（1~2型）；P一柄头管槽深度（1～2型）：P一螺纹钻孔深度（1~2型）图1柄头
国家轻工业局1998-11-25批准
1999-06-01实施
3.2柄头管（见图2）
QB/T2399-98
d—配合直径（1~3型）；d一上条柄孔直径（3型）；d-安装直径（2~3型）；sro
d一孔径（1~3型）：总长度（1～3型）：1一外露长度（1~3型）：1柄头孔深度（3型）图2柄头管
注：为了表壳孔表面不受损伤，d,=1.5mm和1.6mm的柄头管外表面边缘处应倒角。4尺寸系列及公差
4.1柄头
柄头的尺寸系列及公差带代号见表1和表2，其上、下偏差应按GB1803执行。4. 1. 1
1型和2型
(最小)
QB/T2399-98
表1（续）
1型和2型
1尺寸和公差适用于凸出和凹进的柄头。P2
(最小)
2对于薄型机心，若使用D,=M0.80，则柄头和柄头管的直径都应相应减小。3使用3型柄头管，2型柄头的柄头毂凹进长度F应为0.2mm。表2
滚花面高度C和柄头高度H（见图1）根据实际情况可以变动4.1.2
4.1.3柄头管槽深度P,的最小值应大于柄头管外露长度1.值。柄头密封圈内径应小于柄头管配合直径（d）0.20mm~0.25mm。4.1.4
QB/T2399-98
4.1.5柄盖内径应大于柄头管配合直径（d,）0.13mm。4.1.6对成品表检验时，柄头径向负载为5N，密封性最小应保证2×105Pa。允许使用2个柄头密封圈。
4.1.7柄头的标记书写为：D,XD,×P,XP，类型QB/T2399-98例如：4.00X1.17×2.00×1.401型QB/T2399-984.2柄头管
4.2.1柄头管的尺寸系列及公差带代号见表3、表4和表5，其上、下偏差应按GB1803执行。
1型和2型
柄轴冲程
·柄轴冲程
QB/T2399-98
表4（续）
柄轴冲程
4.2.2当柄头管管壁小于0.125mm时，应将柄头管低温焊接。4.2.3冲压的柄头管，最小装配长度应不小于它的装配直径，1
4.2.4对任何种类的表壳都应规定总长度“1\，建议变化范围为0.1mm.。4.2.5柄头管的标记书写为：d,×l，类型QB/T2399-98例如：2.00×1.902型QB/T2399-985
中华人民共和国
轻工行业标准
手表柄头和柄头管配合
尺寸系列
QB/T2399-98
中国轻工业出版社出版
轻工业标准化编辑出版委员会编辑地址：北京朝外光华路12号
邮政编码：100020
电话：(010)65060022-2309
版权所有不准翻印
书号：155019·2442
印数：1-200册
定价：5.00元
