【QC汽车标准】 用交流发电机调节器安装尺寸

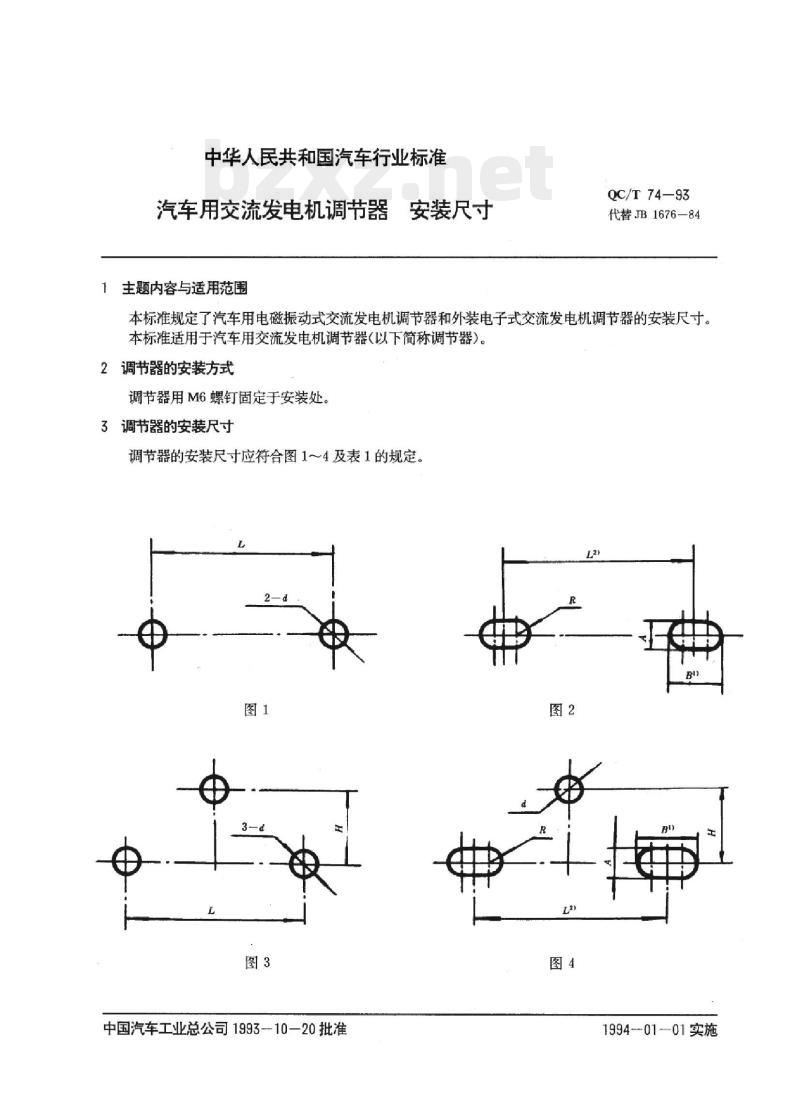

中华人民共和国汽车行业标准
汽车用交流发电机调节器bzxz.net
主题内容与适用范围
安装尺寸
QC/T 74—93
代替JB1676—84
本标准规定了汽车用电磁振动式交流发电机调节器和外装电子式交流发电机调节器的安装尺寸。本标准适用于汽车用交流发电机调节器以下简称调节器）。调节器的安装方式
调节器用M6螺钉固定于安装处。3调节器的安装尺寸

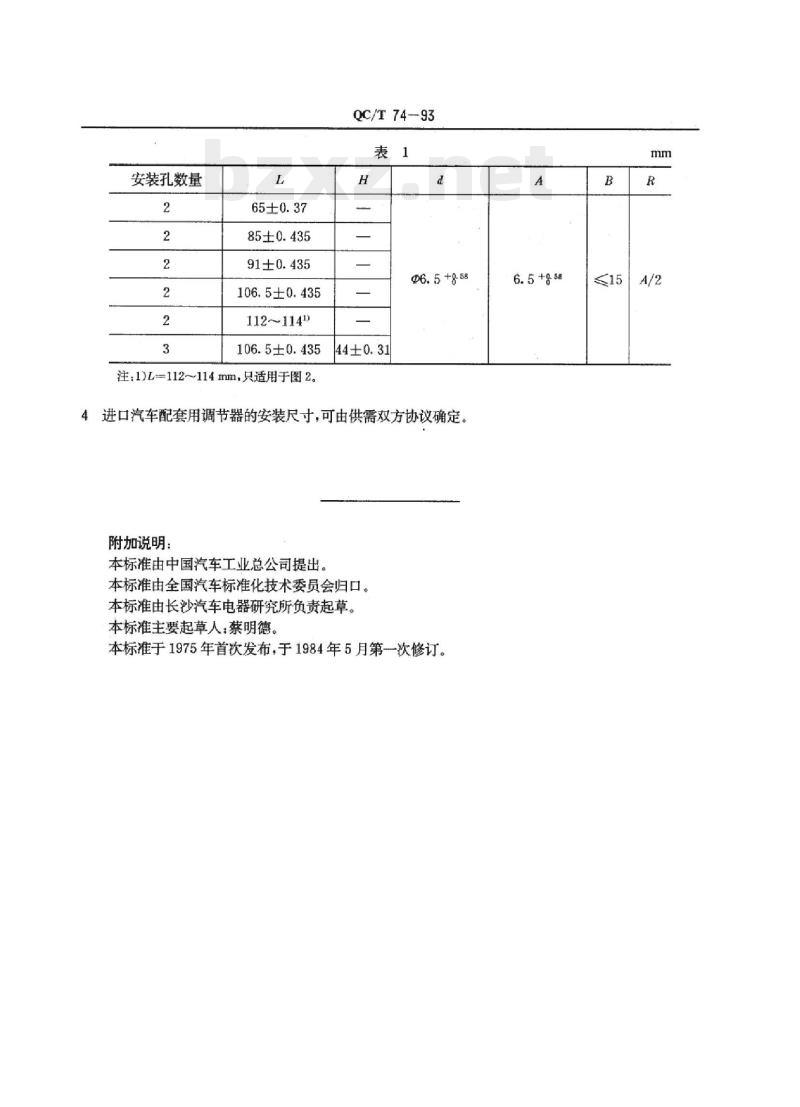

调节器的安装尺寸应符合图1～4及表1的规定。图1
中国汽车工业总公司1993-10—20批准图2
1994-01-01实施
安装孔数量
85±0.435
91±0.435
106.5±0.435
112114
106.5±0.435
注：1)L-112~114mm，只适用于图2。QC/T74-93
Q6.5+8-58
4进口汽车配套用调节器的安装尺寸，可由供需双方协议确定。附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由长沙汽车电器研究所负责起草。本标准主要起草人：蔡明德。
本标准于1975年首次发布，于1984年5月第一次修订。A
