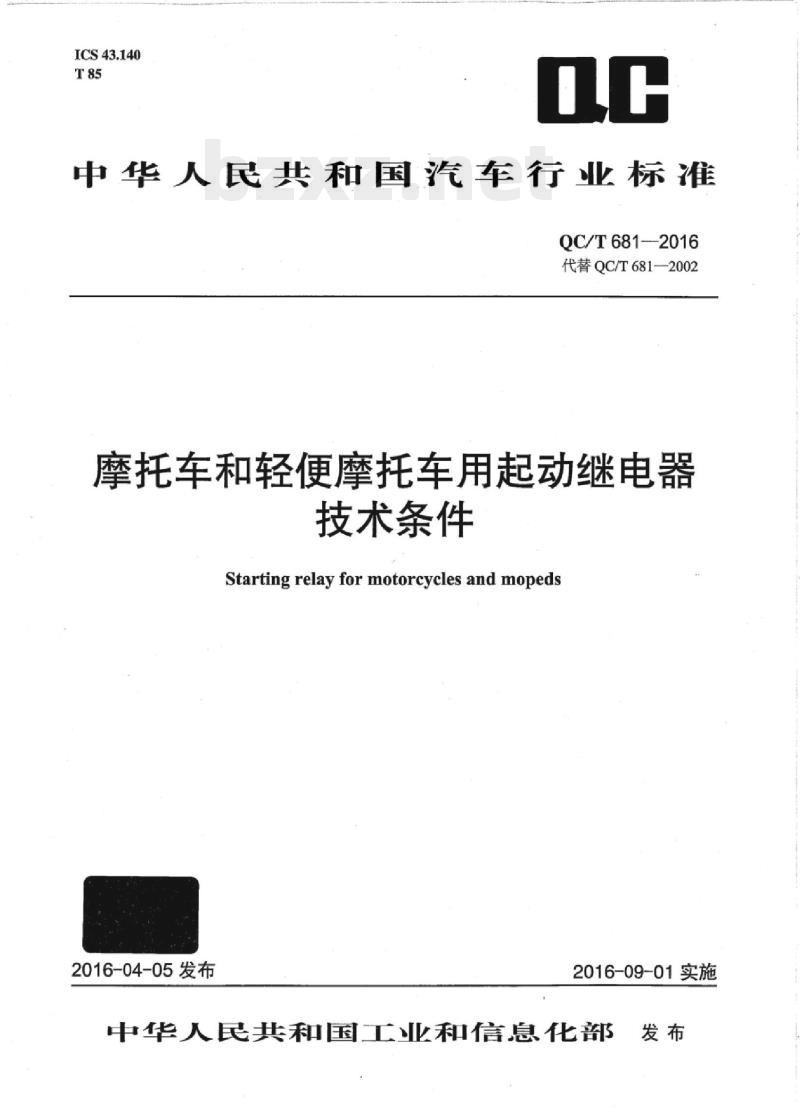

【QC汽车标准】 摩托车和轻便摩托车用起动继电器技术条件

ICS43.140
中华人民共和国汽车行业标准
QC/T681-2016
代替QC/T681-2002
摩托车和轻便摩托车用起动继电器技术条件
Startingrelayformotorcycles and mopeds2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2016年第17号

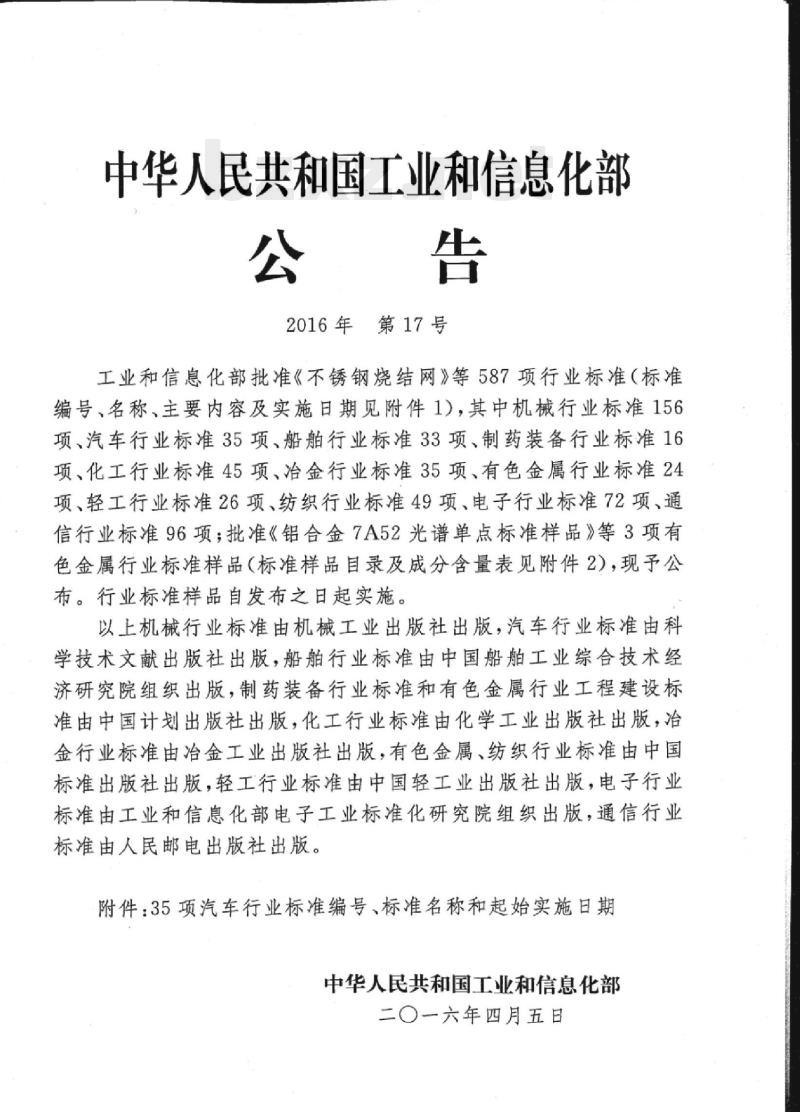

工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，冶金行业标准由冶治金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

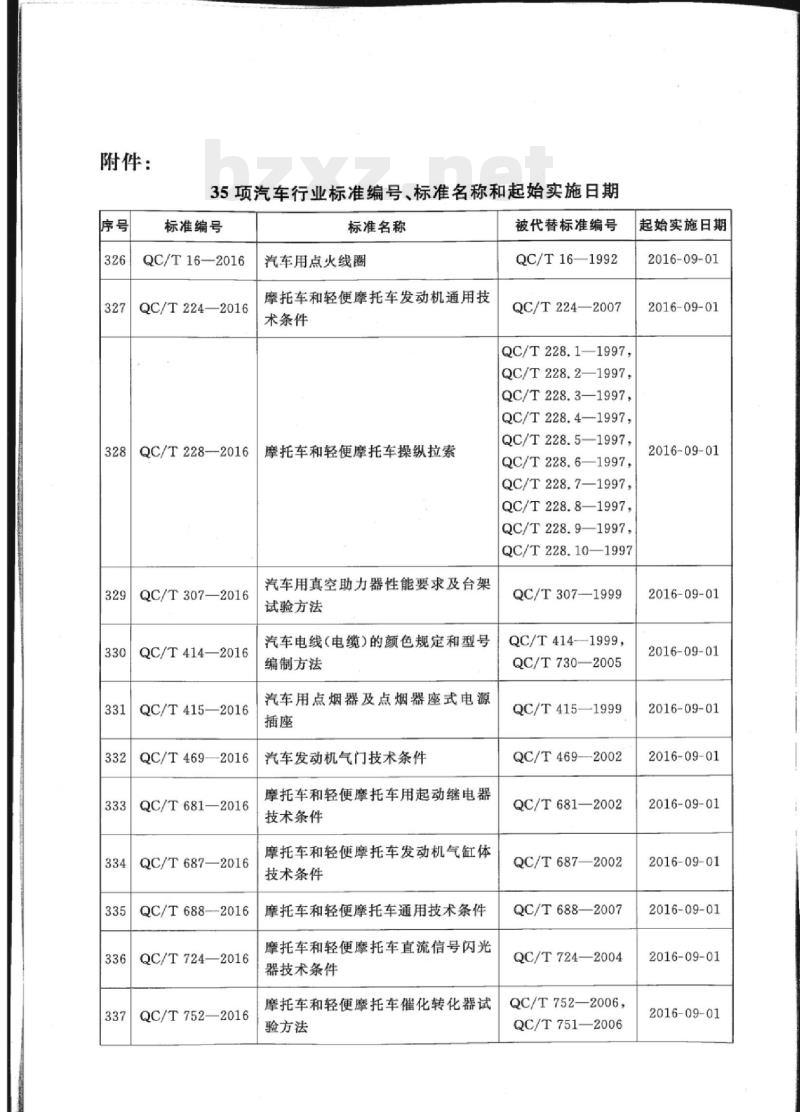

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16—2016免费标准bzxz.net
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T-681—2016
QC/T687—2016
QC/T688-2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1—1997,
QC/T228.2—1997,
QC/T228.3—1997,
QC/T228.4—1997,
QC/T228.5—1997,
QC/T228.6—1997,
QC/T228.7—1997
QC/T228.8—1997，
QC/T228.91997,
QC/T228.10—1997
QC/T307——1999
QC/T414—1999,
QC/T730—2005
QC/T415—1999
QC/T469--2002
QC/T681—2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752—2006，
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
QC/T753—2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
QC/T1034—2016
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038——2016
QC/T1039—2016
QC/T1040—2016
QC/T1041—2016
QC/T1042—2016
QC/T1043—2016
QC/T1044—2016
QC/T1045-—2016
QC/T1046—2016
QC/T1047—2016
QC/T1048—2016
QC/T1049—2016
358QC/T1050-2016

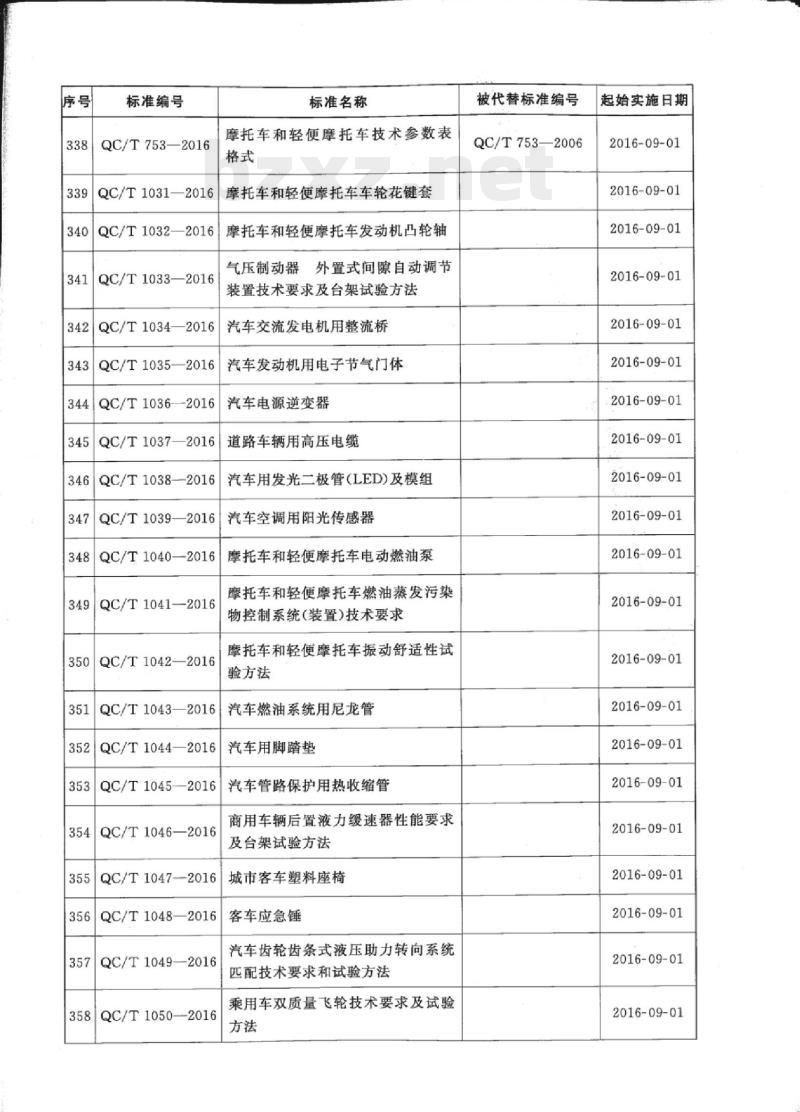

标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
汽车交流发电机用整流桥
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置）技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

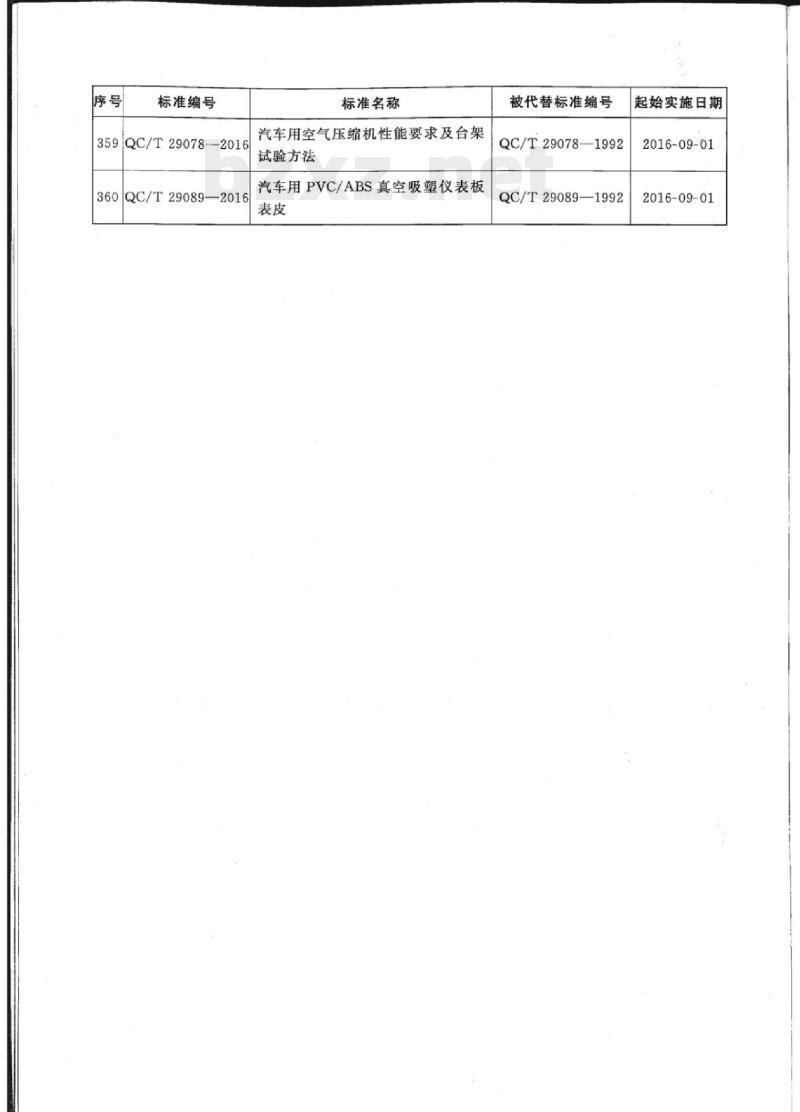

标准编号
359QC/T29078--2016
QC/T29089—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
规范性引用文件
试验方法
检验规则
标志、包装、运输和贮存
QC/T681—2016
QC/T681—2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替QC/T681—2002《摩托车和轻便摩托车用起动继电器技术条件》。与QC/T681-2002相比，本标准主要变化如下：增加了适用摩托车250mL排量的性能参数要求；调整了扫频振动试验的参数，取消了定频振动；一增加了导线拉伸强度、跌落性、耐机油性、耐汽油性、紧固扭矩强度要求及相应的试验方法；在耐久性要求中增加了允许继电器接所配发动机和起动电机一起做耐久试验等内容。本标准不涉及专利。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准负责起草单位：重庆建设摩托车股份有限公司、中国嘉陵工业股份有限公司（集团）。本标准主要起草人：彭立林、周兴华、尹智武、黎小君、徐鹏飞、刘建国。本标准所代替标准的版本历次发布情况为：QC/T681—2002。
1范围
摩托车和轻便摩托车用起动继电器技术条件QC/T681—2016
本标准规定了摩托车和轻便摩托车用起动继电器的要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于摩托车和轻便摩托车用起动继电器（以下简称继电器）。本标准不适用于摩托车和轻便摩托车用电子式起动继电器。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T191包装储运图示标志
GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB11121—2006
汽油机油
车用汽油
GB17930—2013
3要求
3.1一般要求
继电器应按照经规定程序批准的产品图样及技术文件制造，并符合本标准的要求。3.2工作环境要求
在下列环境条件下，继电器应能正常工作：a）周围介质温度：-40℃～80℃；b）相对湿度：不大于95%。
3.3安装及外廓尺寸
继电器安装及外廓尺寸应符合产品图样要求。3.4最高电压
额定电压为12.0V的继电器，在最高电压15.0V下，通电6s后，应符合3.5～3.10的规定。3.5触点电流
继电器触点的额定电流应符合表1的规定。QC/T681—2016
适用的摩托车排量
50~125
125~250
≥250
3.6闭合电压和释放电压
表1继电器触点额定电流范围
常温下，继电器闭合电压和释放电压应符合表2的规定表2闭合电压和释放电压限值
闭合电压
3.7线圈电流
继电器线圈施加额定电压时，线圈电流应符合表3的规定。表3继电器额定线圈电流
适用的摩托车排量
50~125
125~250
3.8闭合电压、释放电压及线圈电流的变化电流
≥100
释放电压
线圈电流
继电器工作环境温度发生变化时，允许闭合电压、释放电压及线圈电流的变化，其变化值应符合表4的规定。
闭合电压
mV/℃
3.9触点压降
继电器性能变化范围
释放电压
mV/℃
线圈电流
继电器线圈施加额定电压时，触点通入额定电流，触点两端的电压降不大于0.2V。3.10负载能力
继电器线圈施加额定电压时，触点通人额定电流，应能连续工作60S。负载能力试验后继电器2
应无烟雾及变形，触点应无粘连。3.11，绝缘耐压性
QC/T681—2016
继电器各互不连接的导电部件之间及导电部件与外壳之间应能承受50Hz.550V正弦波形电压，历时1min的试验。试验期间，漏电流不超过2mA。3.12·耐振动性
继电器在不通电情况下应能承受表5规定的扫频振动试验，并符合3.4～3.10的规定。表5扫频振动试验条件1
振动频率
10～50
100～500
加速度
扫频速率
oct/min
振动时间
振动方向
上下/前后/左右
继电器在通电情况下应能承受表6规定的扫频振动试验，并符合3.4～3.10的规定。表6扫频振动试验条件2
振动率
10～50
100~500
加速度
注：继电器振动上下方向即为继电器实际安装方向。3.13湿热性
扫频速率
oct/min
扫描循环次数
振动方向
上下/前后/左右
继电器在非工作状态下，放入恒温恒湿箱中，温度为（50土2）℃，湿度为90%～95%，历时6h后，从恒温恒湿箱中取出，应符合3.4～3.10的规定。3.14低温性
继电器在非工作状态下，放人（-40士3）℃的低温箱中，历时2h后，立即从低温箱中取出，应符合3.4～3.10的规定。
3.15高温性
继电器在非工作状态下，放人（80±2)℃的高温箱中，历时2h后，立即从高温箱中取出，应符合3.4~3.10的规定。
3.16温度变化性
继电器在（-40±3）℃和（80±2）℃中各保持2h为一个循环，共10个循环的温度变化试验后应符合3.4～3.10的规定。
3.17淋水性
继电器进行淋水试验后，应符合3.4～3.10的规定。3.18盐雾性
继电器进行盐雾试验后，应符合3.4～3.10的规定。3.19导线拉伸强度
QC/T681—2016
继电器进行导线拉伸强度试验后，应符合3.4～3.10的规定。3.20跌落性
继电器进行跌落试验后，本体及安装部分不允许破损，外观允许出现不影响使用的损伤，并应符合3.4～3.10的规定。
3.21耐机油性
继电器进行耐机油试验后，外观不允许有变形和裂纹等异常现象。3.22耐汽油性
继电器进行耐汽油试验后，外观不允许有变形和裂纹等异常现象。3.23紧固扭矩强度
继电器进行紧固扭矩强度试验后，应符合3.4～3.10的规定。3.24耐久性
继电器的耐久工作次数为40000次。耐久试验后触点两端的电压降不大于0.3V。允许继电器接所配发动机和起动电机一起做耐久试验，继电器通电6s，断电24S，连续工作20000次。
4试验方法
4.1常温下试验环境条件
试验环境条件应符合下列要求：a）周围介质温度：18℃～28℃；b）相对湿度：45%~75%；
c）平均大气压力：86kPa～106kPa。4.2试验设备精度要求
试验中使用电压表的精度不低于0.5级，其他电气测量仪表精度不低于1.0级。4.3安装及外廓尺寸检验
用专检具或通用量具检验继电器安装及外廊尺寸。4.4最高电压试验
继电器线圈施加最高电压15.0V，通电6s。4.5触点电流试验
用钳流表测试搭载继电器的摩托车或轻便摩托车的起动电流。4.6闭合电压试验、释放电压试验4.6.1试验线路见图1，K、K置于开启状态，调节继电器线圈的电压从0V开始逐渐升高，当触点闭合时，测量闭合电压。
4.6.2试验线路见图1，K、K，置于开启状态，调节继电器线圈的电压从额定电压开始逐渐降低，当触点断开时，测量释放电压。4.7线圈电流试验
试验线路见图1，K、K，置于开启状态，继电器线圈施加额定电压，测量线圈电流。4
AA——电流表：ViV2
电压表：R-
变阻器EE
图1继电器试验线路
4.8闭合电压、释放电压及线圈电流的变化E
QC/T681—2016
电源：K.Kz
一开关
在不同温度下，按4.6、4.7测试继电器触点闭合电压、释放电压、线圈电流，并计算随温度变化的变量。
4.9触点压降试验
试验线路见图1，K，K?置于闭合状态，继电器线圈施加额定电压，触点通人额定电流，测量继电器主回路接线端子的电压。
4.10负载能力试验
试验线路见图1，K，置于闭合状态、K，置于开启状态，继电器线圈施加额定电压，触点通人额定电流，历时60S。
4.11绝缘耐压试验
继电器按3.11的规定，施加的电压应从不超过试验电压全值的一半开始，然后稳步地增加到550V，升压时间不少于10s，全值电压试验时间维持1min，然后将电压均勾地下降至0V。试验期间，漏电流不超过2mA。
试验变压器的容量不小于0.5kVA。4.12耐振动试验
继电器在非工作状态下，按正常工作安装位置固定于振动试验台上，按3.12的规定进行耐振动试验，试验后重复4.4～4.10的检验。4.13湿热试验
继电器在非工作状态下，放人恒温恒湿箱中，温度为（502）℃，湿度为90%～95%，历时6h后，从恒温恒湿箱中取出，重复4.4~4.10的检验。4.14低温试验
继电器在非工作状态下，放人（-40土3)℃的低温箱中，历时2h后，立即从低温箱中取出，重复4.4~4.10的检验。
4.15高温试验
继电器在非工作状态下，放人（80土2)℃的高温箱中，历时2h后，立即从高温箱中取出，重复4.4~4.10的检验。
4.16温度变化试验
继电器在非工作状态下，放人（-40±3)℃的低温箱中放置2h后，在30s内移到（80±2)℃的高温箱中放置2h，以上过程为一个循环，共进行10个循环，最后一个循环结束后，将产品从试验箱5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
