【QC汽车标准】 重型车用二甲醚单燃料发动机技术条件

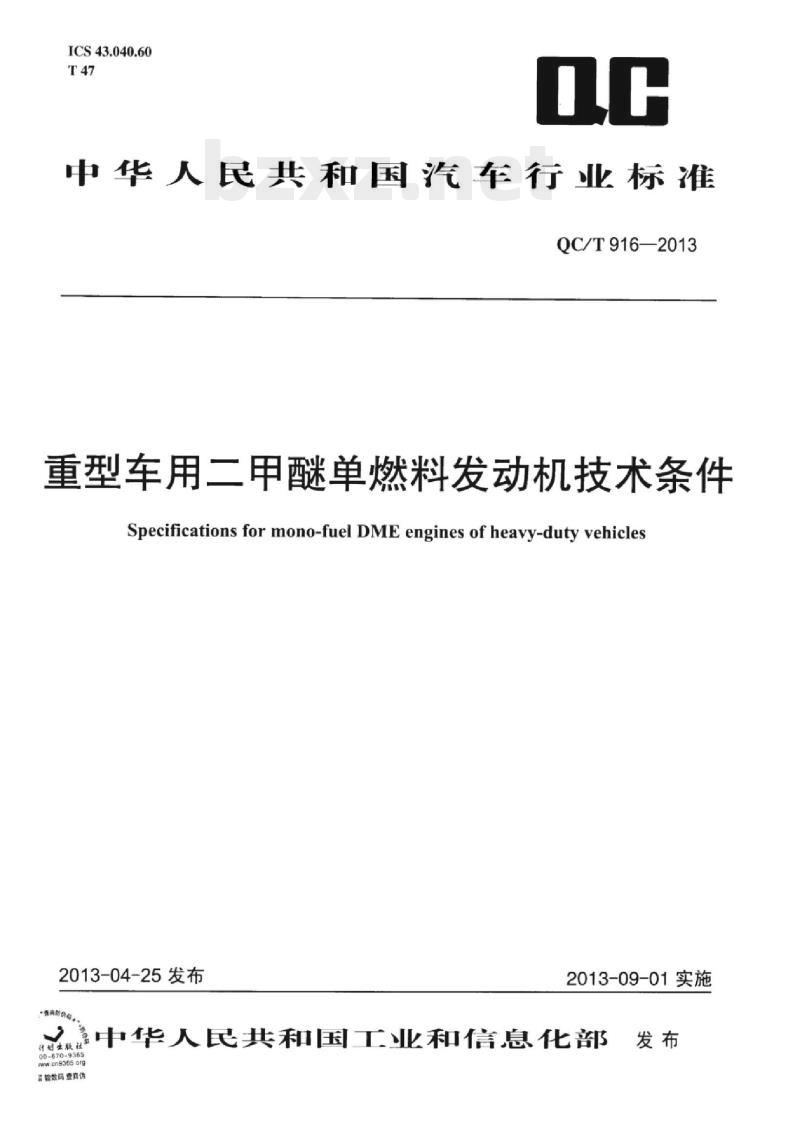

ICS43.040.60
中华人民共和国汽车行业标准
QC/T916—2013
重型车用二甲醚单燃料发动机技术条件Specifications for mono-fuel DME engines of heavy-duty vehicles2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布
请制出版社
最输数码查真伪

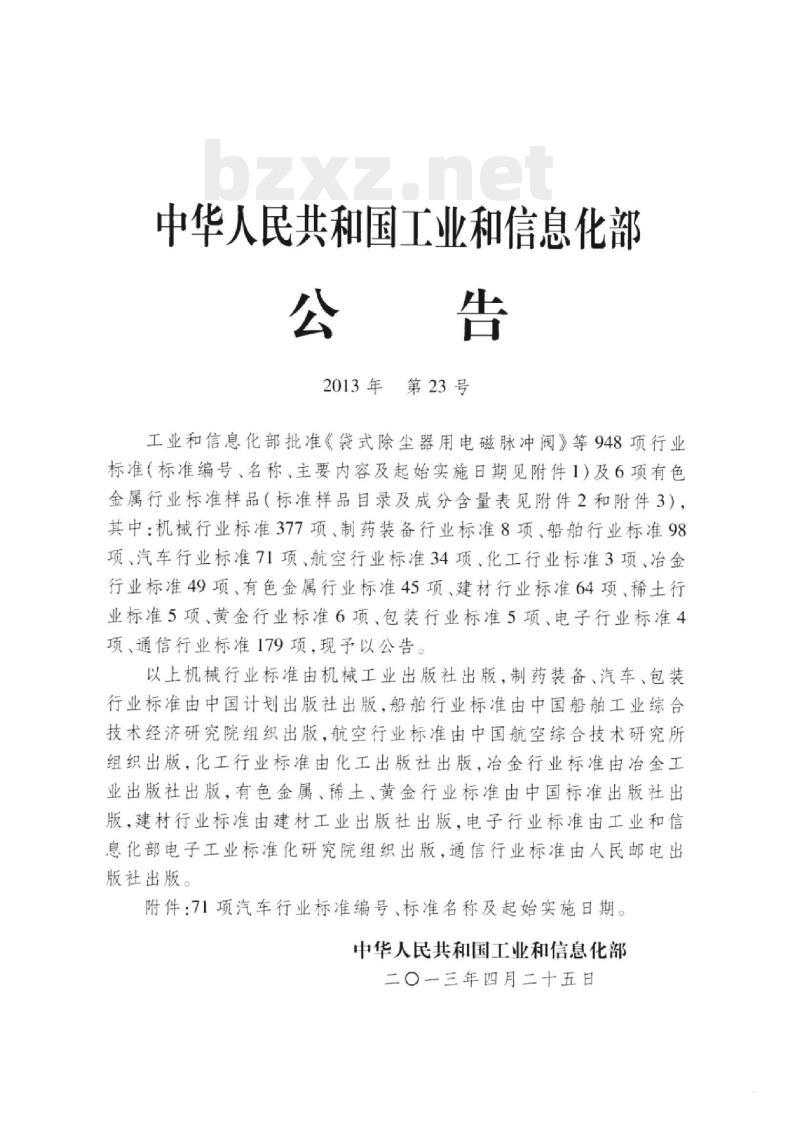

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3），其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日

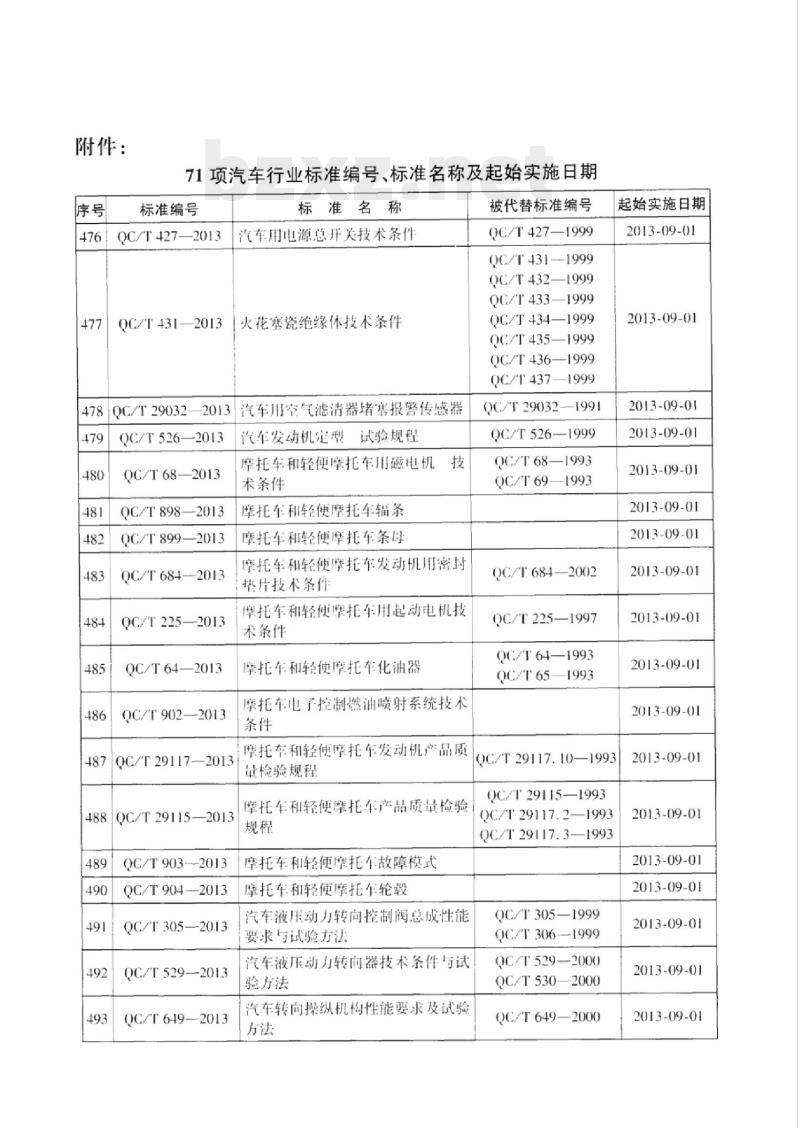

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T427—2013
标准名称
汽车用电源总开关技术条件
QC/T431—2013
火花塞瓷绝缘体技术条件
478QC/T29032—2013汽车用空气滤清器堵害报警传感器479
QC/T526—2013
QC/T68—2013
QC/T898—2013
QC/T899—2013
QC/T684--2013
QC/T225—2013
QC/T64—2013
QC/T9022013
QC/T29117—2013
488QC/T29115—2013
QC/T903-2013
QC/T904—2013
QC/T305—2013
QC/T529—2013
QC/T649-2013
汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机
术条件
摩托车和轻便摩托车辐条
摩托车和轻使摩托车条母
摩托车和轻便摩托车发动机用密封势片技术条件
摩托车和轻使摩托车用起动电机技术条件
摩托车和轻使摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T 4311999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
QC/T436—1999
QC/T437—1999
QC/T29032
QC/T526—1999
OC/T68-
QC/T69-
QC/T684—2002
QC/T225—1997
QC/T64—1993
QC/T65—1993
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
QC/T29117.10—1993
QC/T29115—1993
QC/T29117.2—1993
QC/T29117.3—1993
QC/T305—1999
QC/T306—1999
QC/T529—2000
QC/T5302000
QC/T649—2000
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

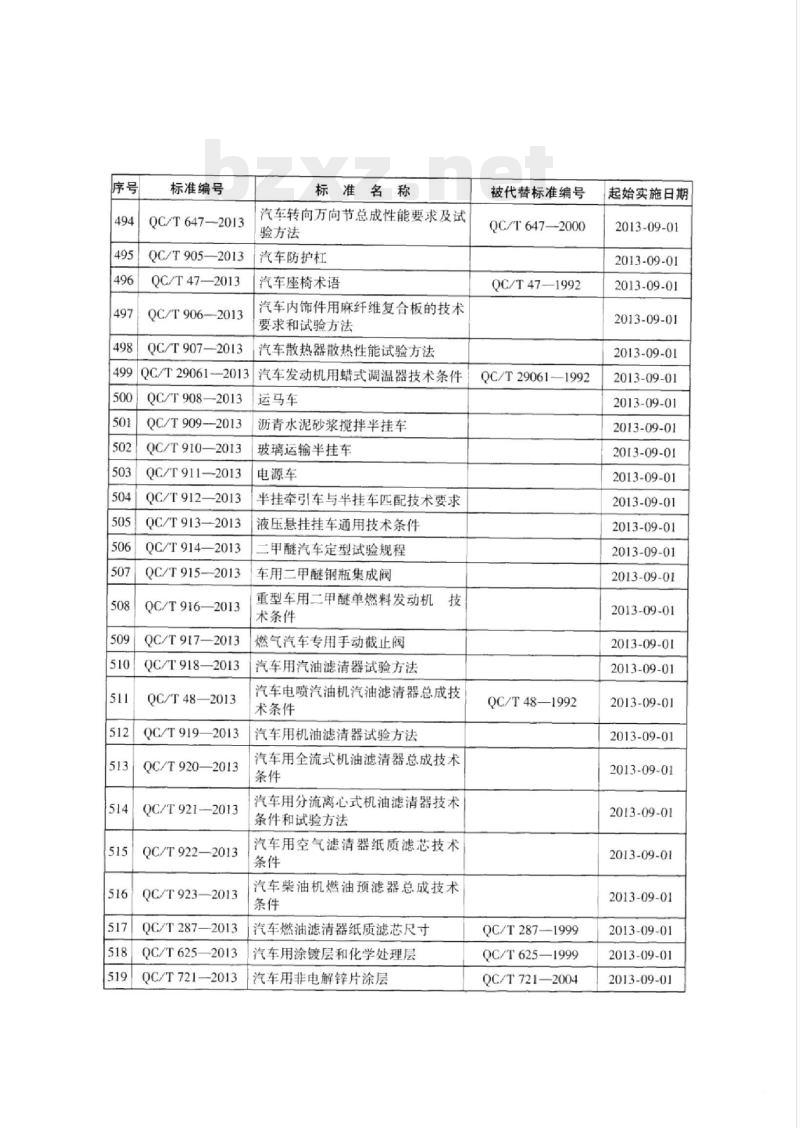

标准编号
QC/T647-2013
QC/T905—2013
QC/T47—2013
QC/T906—2013
QC/T907—2013
QC/T29061-2013
QC/T908—2013
QC/T909-2013
QC/T910—2013
QC/T911—2013
QC/T912—2013
QC/T913—2013
QC/T914-
—2013
QC/T915-2013
QC/T916—2013
QC/T917—2013
QC/T918—2013
QC/T48—2013
QC/T919—2013
QC/T920—2013
QC/T921—2013
QC/T922—2013
QC/T923—2013
QC/T287—2013
QC/T625
QC/T721—2013
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647—2000
QC/T47—1992
QC/T29061—1992
QC/T48—1992
QC/T2871999
QC/T625—1999
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

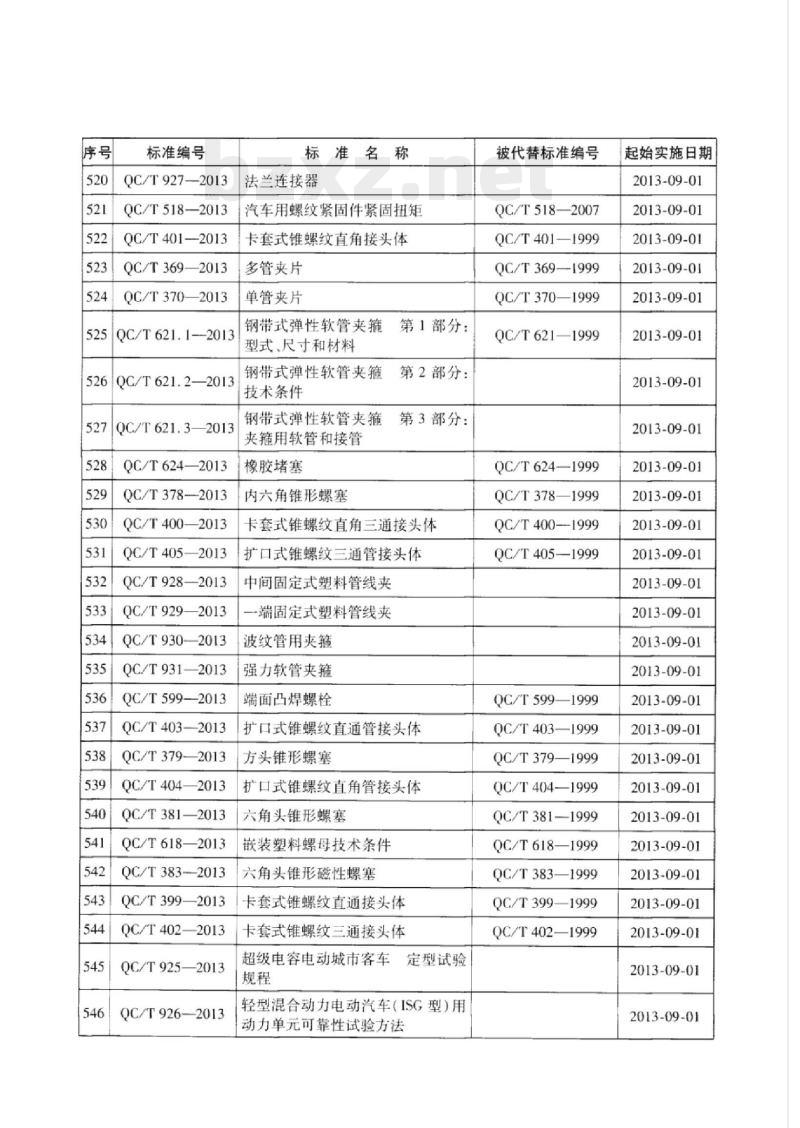

标准编号
QC/T927—2013
QC/T518-2013
QC/T401—2013
QC/T369—2013Www.bzxZ.net
QC/T370—2013
QC/T621.1—2013
QC/T621.2—2013
QC/T621.3—2013
QC/T624—2013
QC/T378-2013
QC/T400—2013
QC/T405—2013
QC/T928—2013
QC/T929—2013
QC/T930-
QC/T931—2013
QC/T599—
QC/T403—2013
QC/T379—2013
QC/T404—2013
QC/T381—2013
QC/T618—2013
QC/T383-2013
QC/T399—2013
QC/T402
2-2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401—1999
QC/T369—-1999
QC/T370-
QC/T621—1999
QC/T624—1999
QC/T378—1999
QC/T400--1999
QC/T405-1999
QC/T599
QC/T403+
QC/T379
QC/T404+
QC/T381+
QC/T618-
QC/T383
QC/T399
QC/T402-
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
范围·
规范性引用文件
术语和定义
技术要求
试验方法·
6检验规则…
标志、包装、运输和储存
重型车用二甲醛单燃料发动机主要参数附录A（规范性附录）
附录B（规范性附录）
重型车用二甲醚单燃料发动机排放测试的要求QC/T916—2013
QC/T916—2013
本标准按照GB/T1.1一2009给出的规则起草本标准附录A和附录B均为规范性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：上海柴油机股份有限公司、上海申沃客车有限公司、上海交通大学。本标准主要起草人：纪丽伟、徐哲、步裕方、庄国钢、洪霞、张爱民、曹震、阀卫峰、张武高、崔东周。
1范围
重型车用二甲醚单燃料发动机技术条件QC/T916—2013
本标准规定了重型车用二甲醚单燃料发动机的技术要求、试验方法、检验规则、标志、包装、运输和储存的条件。
本标准适用于设计车速大于25km/h的M、M，、N，和N，类及最大设计总质量大于3500kg的M，类机动车装用的二甲醚单燃料发动机（以下简称发动机）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
往复式内燃机辐射的空气噪声测量工程法及简易法GB/T1859
GB/T1883.1往复式内燃机词汇第1部分：发动机设计和运行术语GB/T3821中小功率内燃机清洁度测定方法GB/T6809
GB7258
往复式内燃机零部件和系统术语机动车运行安全技术条件
中小功率柴油机噪声限值
GB14097
GB/T15089机动车辆及挂车分类
GB17691车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅱ、N、V阶段)
GB/T17692—1999
GB/T18297—2001
GB/T19055-2003
汽车用发动机净功率测试方法
汽车发动机性能试验方法
汽车发动机可靠性试验方法
GB/T21404—2008
3内燃机发动机功率的确定和测量方法一般要求
JB/T9774—2005中小功率内燃机清洁度限值QC/T813
二甲醚汽车专用装置技术要求
QC/T814
4二甲醚汽车专用装置的安装要求QC/T914
4二甲醚汽车定型试验规程
术语和定义
GB/T1883.1、CB/T6809、GB/T15089、GB/T21404、QC/T813界定的以及下列术语和定义适用于本标准。
QC/T916—2013
车用二甲醚燃料DMEforvehicles指用甲醇气相法或液相法脱水生成的，或由合成气直接合成的，满足车用燃料要求的二甲醚。其中二甲醚质量分数大于或等于99.5%，甲醇质量分数小于或等于0.30%、水分质量分数小于或等于0.03%。
车用二甲醚单燃料发动机mono-fuelDMEenginesofvehicles指以车用二甲醚燃料作为单一燃料的汽车用压燃式发动机。4技术要求
4.1发动机基本要求
4.1.1发动机及其零部件应按经规定程序批准的产品图样和其他技术文件制造，4.1.2发动机的标准基准状况符合GB/T21404--2008中第5章的规定4.1.3制造厂应在技术文件中提供发动机的主要规格和参数，见附录A。4.1.4发动机的起动性能应符合GB/T18297—2001中8.1.4.2起动性评分的及格要求4.1.5发动机的低怠速转速波动率不大于5%，急速质量应符合GB/T18297—2001表7中息速质量评定的及格要求。
4.1.6发动机的燃料消耗率允差应符合GB/T18297—2001附录D的要求。4.1.7发动机的净功率允差在发动机型式认证时应符合GB/T17692一1999中5.3的要求.在生产一致性检查时应符合GB/T17692一1999中附录D的要求。4.1.8发动机的稳定调速率应符合制造厂的规定。4.1.9发动机的标定工况机油燃料消耗比不大于0.2%。4.1.10
发动机在全负荷工况下，活塞最大漏气量应符合GB/T19055一2003中附录A.4的规定。4.1.11
发动机噪声应符合GB14097的要求。发动机排气污染物应符合GB17691的要求，4.1.12
发动机可靠性应符合GB/T190552003中附录A的要求4.1.14
发动机清洁度应符合JB/T9774—2005中4.1的要求，4.1.15
发动机最大净质量不大于制造厂规定的名义值的105%。制造厂应在技术文件中标明发动机适用的海拔高度和环境温度范围，以及在无任何辅助措4.1.16
施的情况下可以起动的最低环境温度和海拔高度。4.1.17发动机应使用专用机油，制造厂应在技术文件中规定为保障发动机正常运转所必需的机油等级、更换机油的周期和更换机油滤清器的周期。4.1.18发动机燃料供给系统所使用的橡胶密封件应与车用二甲醚燃料相容。橡胶密封件在工作条件下不会出现裂纹、发粘以及其他老化失效的现象4.1.19发动机燃料管路的安全保护应符合GB7258的要求。4.1.20发动机应有超速报警或保护装置和冷却液超温报警或保护装置，发动机停机装置必须灵活有效。
4.1.21发动机各密封面及管接处不允许存在漏气、漏油和漏水现象4.1.22发动机外观应整洁，无磕碰变形，油漆、包装应符合制造厂规定。4.2二甲醚汽车专用装置的要求
QC/T916—2013
4.2.1二甲醚汽车专用装置应符合QC/T813和QC/T814的规定，同一型号专用装置具有互换性。二甲醚滤清器的流量、滤清效率和阻力应符合发动机制造厂的要求，4.2.2二甲醚汽车专用装置应在发动机台架上进行匹配试验和评价。4.3整车匹配要求
4.3.1发动机台架试验的性能应在汽车整车性能试验中进行验证，并符合QC/T914的规定4.3.2发动机装车后应进行安装评审。评审内容包括：进气真空度、进气压力、进气温度、最高使用环境温度、中冷器前后压力降、燃料喷射泵进口处二甲醚压力与温度以及排气背压等参数均应满足发动机制造厂的要求。
5试验方法
5.1对发动机试验一般条件的控制按GB/T18297的规定进行。其中二甲醚燃料温度（在燃料喷射泵进口处测量）应控制在311K±3K。发动机台架试验时所装的进气系统和排气系统应与汽车所装的系统相同或等效（即指发动机标定功率时该进气系统的进气真空度与制造厂要求整车进气系统的进气真空度限值相差不超过100Pa；该排气系统出口处的排气背压与制造厂要求整车排气系统的排气背压限值相差不超过1000Pa）。5.2发动机起动性能的测试方法按GB/T18297的规定进行。发动机急速性能的测试方法按GB/T18297的规定进行。5.3
发动机燃料消耗率的测试方法按GB/T18297的规定进行。5.4
发动机最大净功率，最大净扭矩的测试方法按GB/T17692的规定进行。5.6
发动机稳定调速率的测试方法按GB/T18297的规定进行。5.7
发动机标定工况机油燃料消耗比的测试方法按CB/T18297的规定进行。发动机活塞最大漏气量的测试方法按GB/T18297的规定进行。5.8
发动机噪声的测试方法按GB/T1859的规定进行5.92
5.10发动机排气污染物的测试方法按GB17691中有关柴油机的规定进行.并应按本标准附录B的规定进行修正。
5.11发动机可靠性的测试方法按GB/T19055的规定进行。2发动机清洁度的测试方法按GB/T3821的规定进行。5.12
3发动机燃料管路气密性的检验方法按CB7258的规定，可任选检漏液检验、气体检漏仪检验5.13
和压力计检验三种方法之一进行。6检验规则
6.1出厂检验
制造厂应制定出厂检验规范，每台发动机应经过检验部门按照出厂检验规范检验合格并签发合格证后方能出厂。
QC/T916—2013
6.2型式检验
6.2.1凡属于下列情况之一的应进行型式检验：a）新产品或产品有重大改进（即指经过改进，发动机的标定转速较原机型提高10%或标定功率较原机型提高15%或结构有重大变化时；b）产品转厂生产时；
c）国
国家质量监督检验机关提出要求时。6.2.2型式检验项目按4.1和4.2的要求进行。7标志、包装、运输和储存
7.1标志
发动机应具有牢固的铭牌，铭牌上至少应标明：制造厂名称、商标；
发动机型号、出厂编号：
标定净功率（kW）、标定转速（r/min）；d）型式核准号；
生产许可证号；
出厂日期。
发动机应有第一缸上止点检查标志。7.1.3
机体上应有永久性编号，并符合GB7258的规定。安全警示标志应置于明显部位。7.2包装、运输
包装储运图示标志符合GB/T191的规定。7.2.1
发动机包装前应放尽机油和冷却液，发动机和随机附件、工具等应可靠地固定在包装箱内。制造厂在征得用户同意后可采取简易包装。7.2.3发动机所有外露管口必须加防护措施。7.2.4外包装箱上至少应标明：
a）产品名称、型号：
制造厂名称、地址：
体积（长×宽×高）：
总质量；
出厂日期；
有“向上”、“小心轻放”、“防潮防雨”、“叠放层数”等图示标志。7.2.5发动机在运输过程中不允许摔碰、倒置，并应采取有效的防潮、防雨、防震等措施。7.3储存
7.3.1发动机应存放在清洁、干燥、通风、无腐蚀性物质的场所7.3.2发动机储存应采取防锈措施。在正常的保管条件下，保证自出厂之日起6个月内.发动机、附件和随机工具不锈蚀。特殊情况按供需双方协议执行。A.1发动机结构参数
制造厂
型号：
附录A
（规范性附录）
重型车用二甲醚单燃料发动机主要参数QC/T916—2013
型式（系指冲程数、冷却方式、气缸排列方式、燃烧型式、燃料供给方式、有无增压、有无中冷、有无污染控制装置等）
气缸数：
缸径/行程：
总排量：
压缩比：
发火次序：
旋转方向：
发动机性能参数
标定净功率：
标定转速：
最大扭矩：
最大扭矩转速：
怠速转速：
标定工况燃料消耗量：
标定工况燃料消耗率：
外特性最低燃料消耗率：
排放水平：
制造厂应给定的参数
A.3.1燃料。
低热值：
A.3.2机油。
厂牌：
规格：
A.3.3规定的温度。
（夏季），
r/min\
I/min'
g/(kwh)
kjJ/kgl
（冬季）
