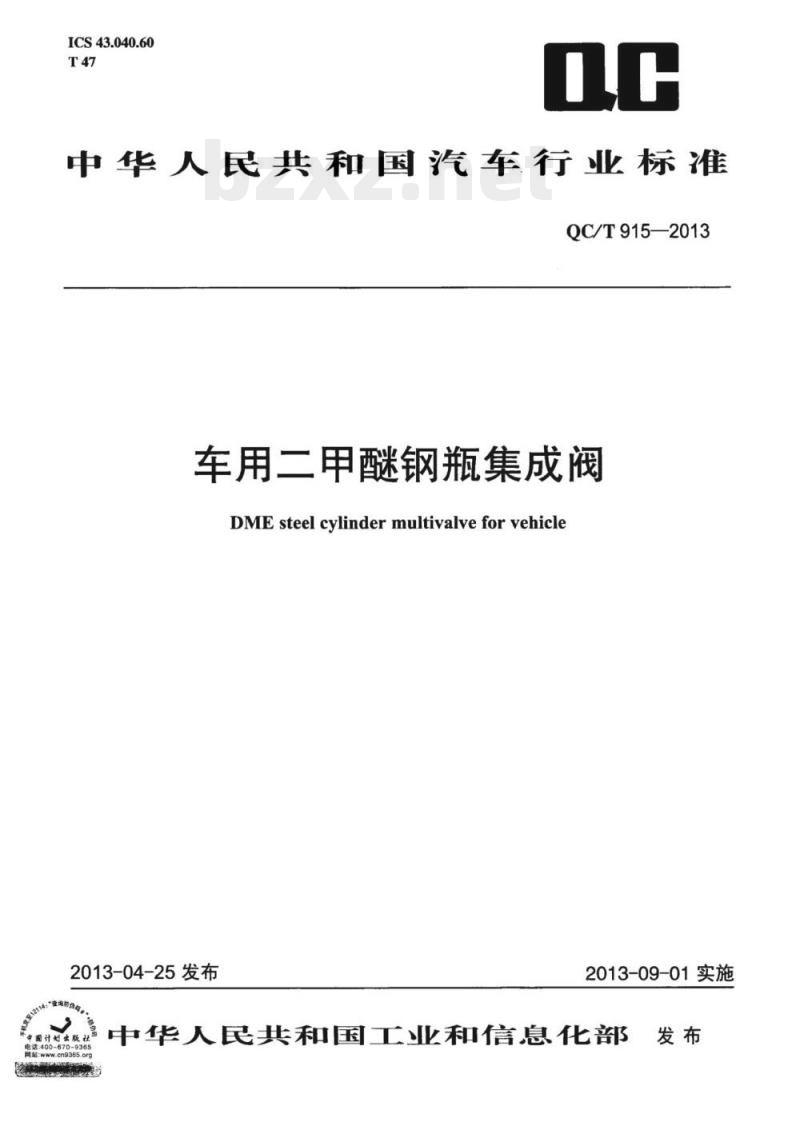

【QC汽车标准】 车用二甲醚钢瓶集成阀

ICS43.040.60
中华人民共和国汽车行业标准
QC/T915—2013
车用二甲醚钢瓶集成阀
DMEsteelcylindermultivalveforvehicle2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布n93656

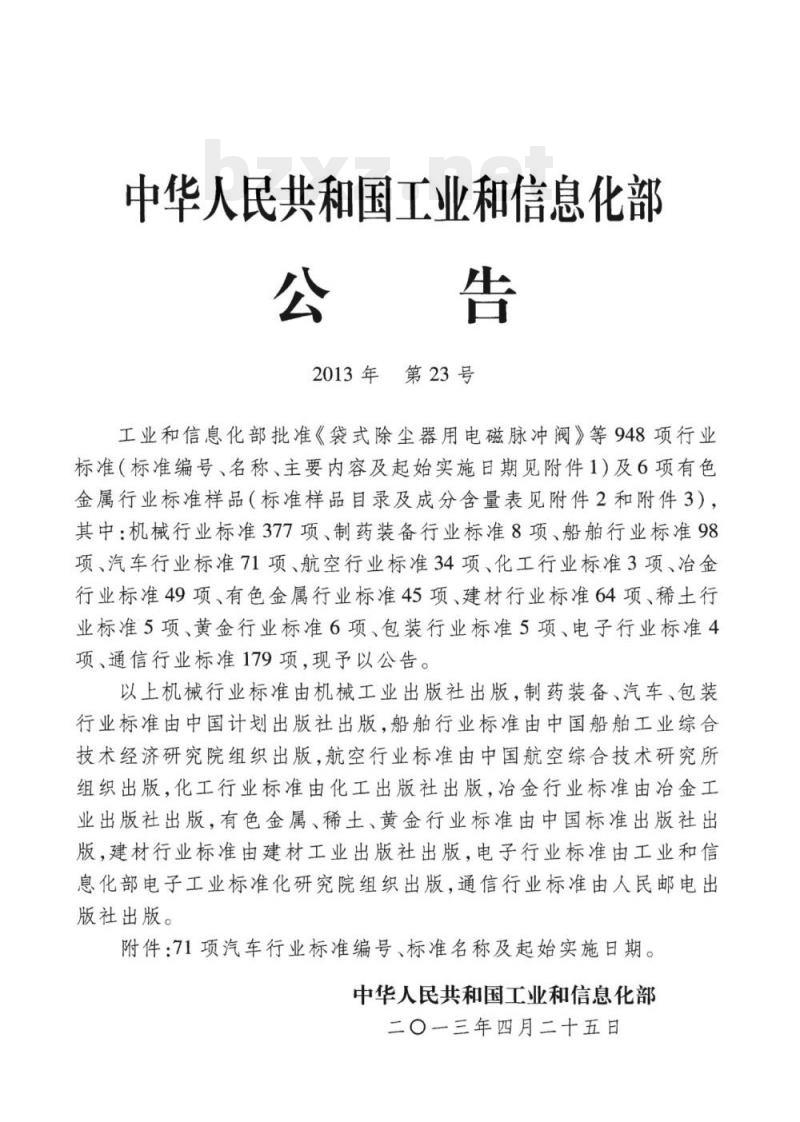

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3）：其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项航空行业标准34项、化工行业标准3项治金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，治金行业标准由治金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日
附件：

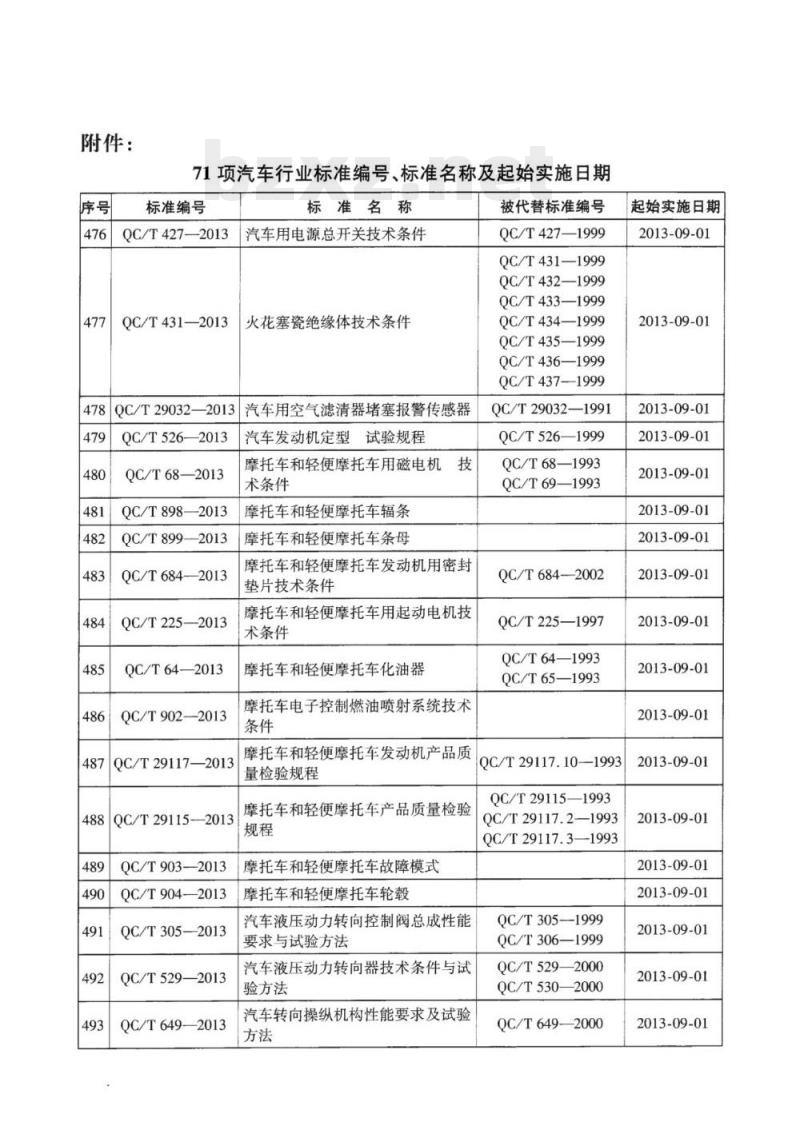

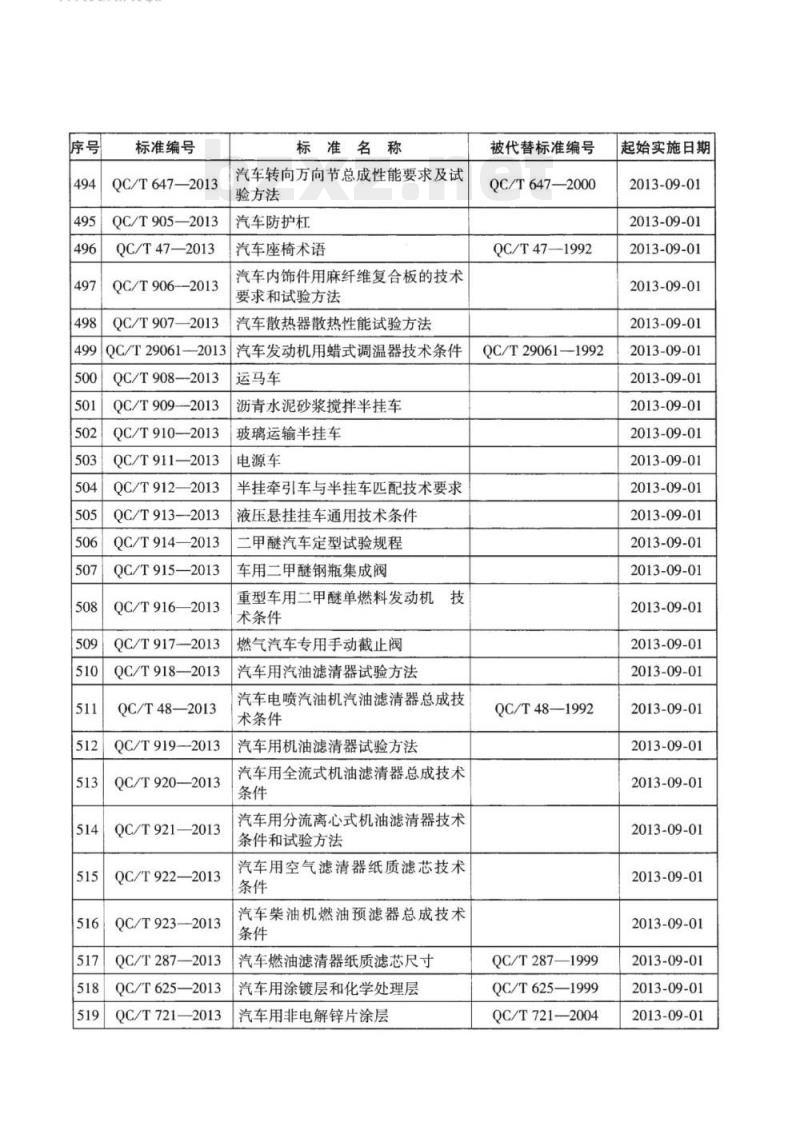

71项汽车行业标准编号、标准名称及起始实施日期标准编号
标准名称
QC/T427-2013
汽车用电源总开关技术条件
QC/T431-2013
OC/T29032—2013
QC/T526—2013
QC/T68—2013
QC/T898—2013
QC/T899—2013
QC/T684——2013
QC/T225—-2013
QC/T64—2013
QC/T902-2013
QC/T29117—2013
488QC/T29115—2013
QC/T903—2013
QC/T904—2013
QC/T305—2013
QC/T529—2013
QC/T649—2013
火花塞瓷绝缘体技术条件
汽车用空气滤清器堵塞报警传感器汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T431—1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
QC/T436—1999
QC/T4371999
QC/T29032—1991
QC/T526—1999
QC/T68—1993
QC/T69—1993
QC/T684—2002
QC/T225—1997
QC/T64—1993
QC/T65—1993
OC/T29117.10—1993
QC/T29115—1993
QC/T29117.2—1993
QC/T29117.3—1993
QC/T3051999
QC/T306—1999
QC/T529—2000
QC/T530—2000
QC/T649—2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
HTTKAoNTKAca
标准编号
QC/T647—2013
QC/T905—2013
QC/T47—2013
QC/T906-2013
QC/T907—2013
QC/T29061-
QC/T908-2013
QC/T909—2013
QC/T910—2013
QC/T911—2013
QC/T912—2013
QC/T913—2013
QC/T914—2013
QC/T915—2013
QC/T916—2013
QC/T917—2013
QC/T918—2013
QC/T48—2013
QC/T919—2013
QC/T920—2013
QC/T921—2013
QC/T922—2013
QC/T923—2013
QC/T287—
QC/T625
QC/T721-
—2013
标准名称bzxz.net
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机
术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647—2000
QC/T47—1992
QC/T29061-1992
QC/T48—1992
QC/T287—1999
QC/T625-
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

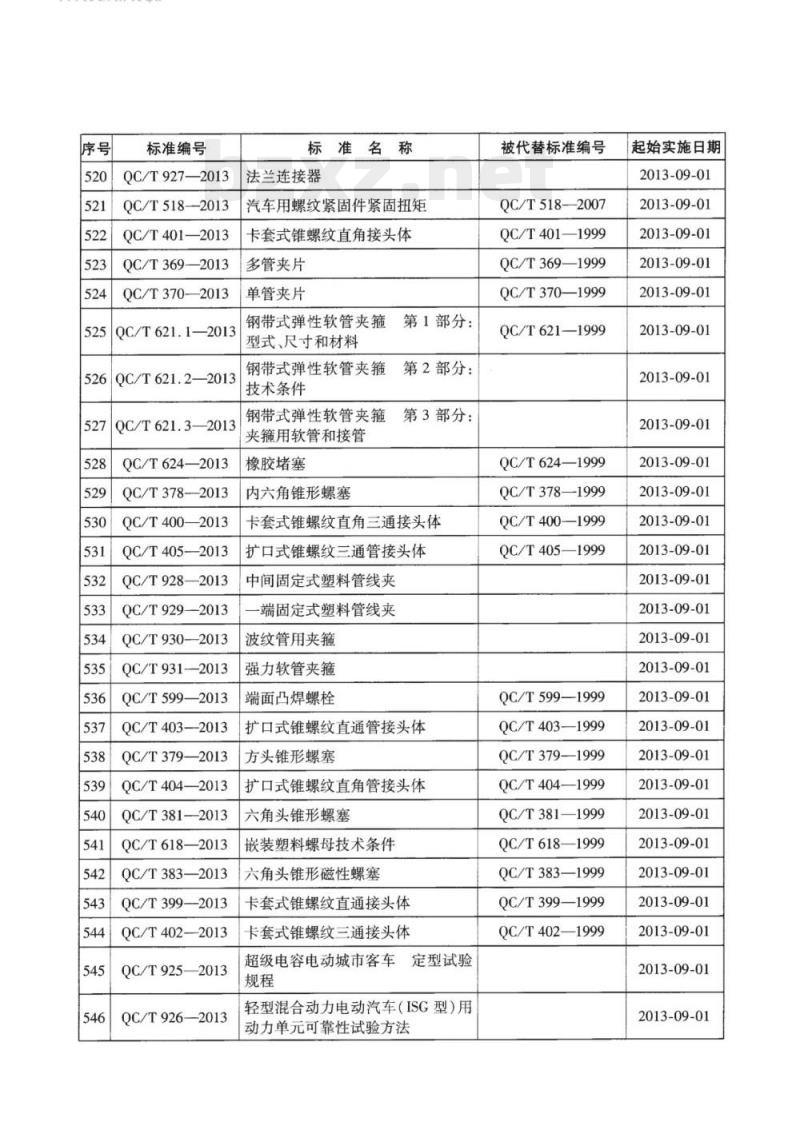

TTTKAONTKAca
标准编号
QC/T927—2013
QC/T518-2013
QC/T401
QC/T369
QC/T370-
QC/T621.1—2013
QC/T621.2—2013
QC/T621.3—2013
QC/T624—2013
QC/T378-2013
QC/T400—2013
QC/T405—2013
QC/T928
OC/T929-
—2013
QC/T930—2013
QC/T931——2013
QC/T599
QC/T403—2013
QC/T379—2013
QC/T404—2013
QC/T381—2013
QC/T618—2013
OC/T383—2013
QC/T399—2013
QC/T402—2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401—1999
QC/T369—1999
QC/T370—1999
QC/T621—1999
QC/T624—1999
QC/T378—1999
QC/T400—1999
QC/T405—1999
QC/T599—1999
QC/T403—1999
QC/T379—1999
QC/T404—1999
QC/T381-—1999
QC/T618—1999
QC/T383—1999
QC/T399—1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
TTTKAONTKAca
规范性引用文件
术语和定义
产品分类和型号标记方法
结构要求及主要参数
技术要求
试验方法·
检验规则
标志、包装、运输及储存
出厂文件
附录A（资料性附录）
附录B（规范性附录）
推荐的集成阀结构型式.
排放能力试验
QC/T915-2013
iiKAoNiiKAca
QC/T915-—2013
第1部分：标准的结构和编写》给出的规则本标准按照国家标准GB/T1.1《标准化工作导则起草。
本标准附录A为资料性附录，附录B为规范性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准负责起草单位：上海星地环保设备有限公司。本标准参加起草单位：上海申沃客车有限公司、西北橡胶塑料研究设计院、上海新奥九环车用燃气设备有限公司、上海柴油机股份有限公司。本标准主要起草人：张建、曹震、毛冲霓、雷海军、阮伟民、崔东周、应菊娣、徐哲。TTKANKAca
1范围
车用二申醚钢瓶集成阀
QC/T915-—2013
本标准规定了车用二甲醚钢瓶集成阀的术语和定义、产品分类和型号标记方法、结构要求及主要参数、技术要求、试验方法、检验规则、标志、包装、运输及储存和出厂文件。本标准适用于公称工作压力为2.0MPa（本标准所述压力值均为表压），工作温度为=40℃~+60℃，以二甲醚为燃料的汽车用二甲醚钢瓶集成阀。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。CB/T193普通螺纹直径与螺距系列GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T4423铜及铜合金拉制棒
GB/T9969.1工业产品使用说明书总则GB17259—2009机动车用液化石油气钢瓶3术语和定义
下列术语和定义适用于本标准。3.1
车用二甲醚钢瓶集成阀DMEsteelcylindermultivalveforvehicle一种集充装装置、限充装置、压力安全阀（也可以分立）、液位显示装置和各种截止阀等于一体，安装在车用二甲醚钢瓶上的阀，以下简称集成阀。3.2
车用二甲醚燃料DMEforvehicles车用二甲醚燃料是指用甲醇气相法或液相法脱水生成或由合成气直接合成的，能够满足车用要求的二甲醚。其中二甲醚的质量分数大于或等于99.5%、甲醇的质量分数小于0.30%、水分的质量分数小于0.03%。
车用二甲醚钢瓶DMEsteelcylinderforvehicle储存车用二甲醚燃料的容器，以下简称钢瓶。3.4
充装装置filler
安装在集成阀阀体的进液通道上，带有单向阀和截止阀的装置。TTKANKAca
QC/T915-2013
限充装置automatic fill limiter安装在集成阀阀体的进液通道上，当钢瓶内的二甲醚体积达到该钢瓶容积的70%～80%时，能自动限制充装，以防止充装过量的保护装置。3.6
液位显示装置levelindicator
带有极限充装警示刻度，显示钢瓶内液位高度的装置。4产品分类和型号标记方法
4.1产品分类
根据配套钢瓶的内直径、容积和集成阀在钢瓶上的安装角度分类。4.2型号标记方法
集成阀型号标记方法如下：
4.3标记示例
改型序号（依次用天写英文字母表示，如A、B、C…）安装角度α（以度为单位的阿拉伯数字表示）配套钢瓶内直径D(以毫米为单位的阿拉伯数字表示）集成式结构（“集”字汉语拼音的第一个大写字母表示）车用二甲醚瓶阀(分别以“车”“甲”、“醚”汉语拼音的第一个大写字母表示）
例如：配套钢瓶内径为350mm，安装角度为30°，改型序号为A的车用二甲醚钢瓶集成阀，其型号为\CJMJ350-30A”。
5结构要求及主要参数
5.1结构要求
集成阀由充装装置、限充装置、压力安全阀、液位显示装置、进液口截止阀和出液口截止阀等功能装置构成。功能装置可部分或全部与集成阀阀体相连接，也可相互之间进行适当的组合后再与集成阀阀体相连接。附录A（资料性附录）是推荐的结构型式。5.2连接方法
5.2.1应采用凹凸面法兰连接，紧固点应不少于6个，均匀分布。当钢瓶的法兰管口直径大于或等于Φ70mm时，紧固螺钉规格应不小于M10；螺钉的力学性能和材料应符合GB/T3098.1中8.8级的有关规定。
5.2.2进、出液口螺纹采用符合GB/T193普通螺纹中的细牙螺纹。5.3安装角度
5.3.1安装角度为集成阀的轴线与水平面的夹角，通常为305.3.2集成阀的安装位置标志应与钢瓶轴心线平行。2
TTTKAONTKAca
5.4主要参数
a）工作温度：-40℃~+60℃；
公称工作压力：2.0MPa；
压力安全阀的开启压力：2.3MPa±0.2MPa；d)
最大充装容积：钢瓶容积的80%。6技术要求
6.1材料
6.1.1金属材料。
QC/T915—2013
集成阀阀体材料和其他金属零件的材料宜选用HPb59-1铅黄铜，材料的机械性能和化学成分应符合GB/T4423的规定。如采用其他金属材料时，应选用与二甲醚相容的材料，且机械性能应满足使用强度要求。
6.1.2非金属材料。
6.1.2.1橡胶密封件。
橡胶密封件用材料应具备满足集成阀使用所要求的技术指标，见表1。a）
表1二甲醚橡胶密封件材料的技术指标序号
常态试验
老化试验（150℃、70h）
耐压缩变形试验（150℃、70h）40℃、24h
浸泡试验
（液态二甲醚）
1.2MPa,192h
抗拉强度
伸长率
抗拉强度变化率
伸长率变化率
硬度变化
25%压缩
抗拉强度变化率
伸长率变化率
硬度变化
体积变化率（取出3min内）
质量损失率（取出3min内）
≥150
-20~+20
-30~+10
-5~+10
≥-50
用于滑动部位的橡胶密封件宜采用全氟醚橡胶等符合6.1.2.1要求的材料。b)
邵A度
邵A度
邵A度
相容性。橡胶密封件应与二甲醚相容。按7.2规定进行浸泡试验，其体积变化率0~20%，质量损失率不大于10%。
耐氧老化。橡胶密封件按7.3规定进行耐氧老化试验后，不得出现目测可见的裂纹和质地d
QC/T915—2013
变脆、变硬等现象。
6.1.2.2塑料密封件。
用于固定部位的塑料密封件宜采用聚四氟乙烯或聚酰胺等符合6.1.2.2要求的材料。a
b）相容性。塑料密封件应与二甲醚相容。按7.2规定进行浸泡试验，其体积变化率0~10%，质量损失率不天于5%
c）耐氧老化。塑料密封件按7.3规定进行耐氧老化试验，不得出现目测可见的裂纹和质地变脆、变硬等现象。
6.1.2.3浮子。
a）浮子宜采用聚酰胺等符合6.1.2.3要求的材料。b）相容性。浮子应与二甲醚相容。按7.2规定进行浸泡试验，其体积变化率0~10%，质量损失率不天于5%。
耐氧老化。浮子按7.3规定进行耐氧老化试验，不得出现目测可见的裂纹和变质现象。c）
d）液压渗漏。按7.4规定进行液压渗漏试验，应能承受至少5.0MPa水压而不发生渗漏和永久性变形。对于空心浮子，试验后其质量增加应不大于3%；对于实心浮子，其质量增加应不大于2%。
6.2外观
按7.5规定的方法进行检验。集成阀阀体及各功能装置上所有零件的表面不应有影响集成阀性能的裂纹、皱折、夹杂物、凹坑或明显机械损伤等缺陷，标志应符合9.1的要求。6.3耐振性
集成阀按7.6规定的方法进行耐振试验，应符合6.4要求。6.4气密性
按7.7规定的方法进行气密性试验。集成阀的功能装置（除液位显示装置外）和所有接触二甲醚的连接部位应无泄漏。
6.5压力安全阀
6.5.1应安装在钢瓶的气相区间。6.5.2应不能在外部进行调整。
6.5.3按7.8.1规定的方法进行试验。开启压力为2.3MPa±0.2MPa，启闭压差不大于0.5MPa。6.5.4当压力安全阀是分立的，还应按7.7和7.11规定的方法进行试验，应无泄漏6.5.5按7.8.2规定的方法进行试验，应能正常工作。6.6集成阀阀体及各功能装置的性能6.6.1阀体。
6.6.1.1应采用锻压成型。按7.5规定的方法进行外观检验，应符合6.2要求。6.6.1.2按7.11规定的方法进行强度试验。应无泄漏、无永久性变形或其他形式的损坏。6.6.2充装装置。
6.6.2.1应有一个气密单向阀和一个截止阀，单向阀是内置式的。6.6.2.2充装装置如不另接加注管路，而在加注二甲醚时直接与加注设备相连，则应给充装装置配备防尘罩，以防异物进入。
6.6.2.3按7.7规定的方法进行气密性试验，气密单向阀应无泄漏。QC/T915-—2013
6.6.2.4按7.9规定的方法进行耐用性试验，充装装置应正常工作，符合6.4要求。6.6.2.5按7.11规定的方法进行强度试验，应无泄漏、无永久性变形或其他形式的损坏。6.6.3限充装置。
6.6.3.1按7.10.1规定的方法进行试验。在充人钢瓶内的二甲醚体积达到钢瓶容积的70%~80%时，限充装置正常动作，应能自动实施闭合，且液位显示装置的指针应指“F”。6.6.3.2按7.10.2规定的方法进行试验。进液单向阀进口端压与钢瓶内压间的压差在0.07MPa~1.0MPa范围内，当在充入钢瓶内的二甲醚体积达到钢瓶容积的70%~80%时，装置应有限充动作，且液位显示装置的指针应指“F”6.6.3.3按7.10.2规定的方法进行试验。当处于限充位置，在两端的压差为0.70MPa时，充装速度应小于500mL/min。
6.6.3.4按7.9规定的方法进行耐用性试验。限充装置应正常工作，符合6.6.3要求。6.6.3.5按7.11规定的方法进行强度试验。在限充位置应能承受5.0MPa压力，而不发生永久性变形或其他形式的损坏。
6.6.4液位显示装置。
6.6.4.1应采用间接、非接触式液位显示（如电磁感应式）的结构。6.6.4.2浮子是液位显示装置产生信号源的部件，应满足6.1.2.3的要求。6.6.4.3装置应有指示钢瓶内二甲醚液位状况的表盘。在表盘上，应带有极限充装刻度，该刻度标注为“F”，超过极限充装刻度的区域用红色表示。表盘上的指针应摆动灵活，按7.10.1规定的方法进行试验。当指针指向“F”时，钢瓶内二甲醚体积应在钢瓶容积的70%~80%范围内。6.6.4.4集成阀应可加装液位传感器。6.6.4.5按7.9规定的方法进行耐用性试验。液位显示装置应能正常工作，符合6.6.4要求。6.6.5截止阀。
6.6.5.1按7.7规定的方法进行气密性试验，应无泄漏。6.6.5.2按7.9规定的方法进行耐用性试验，截止阀应能正常工作，符合6.6.5要求。6.6.5.3按7.11规定的方法进行强度试验，应无泄漏、无永久性变形或其他形式的损坏。6.6.5.4如截止阀由电力驱动，当电流被切断时，截止阀处于关闭状态，且符合6.6.5要求。7试验方法
7.1一般规定
7.1.1试验条件。
a）试验的环境温度为15℃~30℃；b）进行气密性等试验介质应为清洁的干燥空气或氮气，静压强度试验介质应为清洁的水。试验用仪表仪器要求。
压力仪表：精度不低于1.5级，量程为测量值的1.5~2倍；b）
流量仪表：精度不低于1.5级，量程为测量值的1.5~2倍；温度仪表：精度为±0.5℃，最小分辨率小于精度的2倍（即1℃）；c）
