【QC汽车标准】 汽车、摩托车用电压表

QC/T596---1999

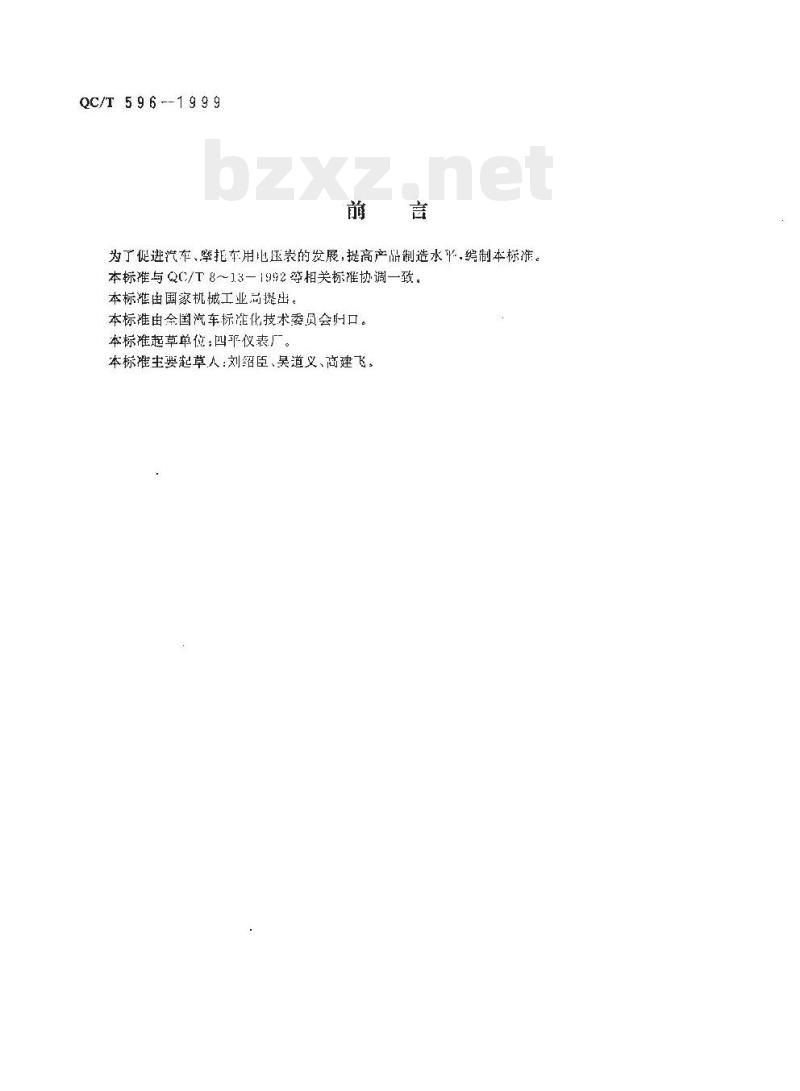

为了促进汽车，托车用电压装的发展，提高产品制造水平.编制本标准。本标准与QC/T8～13—1992等相关标催协调—致本标准由国家机械工业尚提出。本标由会国汽车标准化技术委员会明口。本标准起草单位：四平仪表厂。本标雅主要起草人:刘绍臣、吴道义、商建飞1范围免费标准下载网bzxz

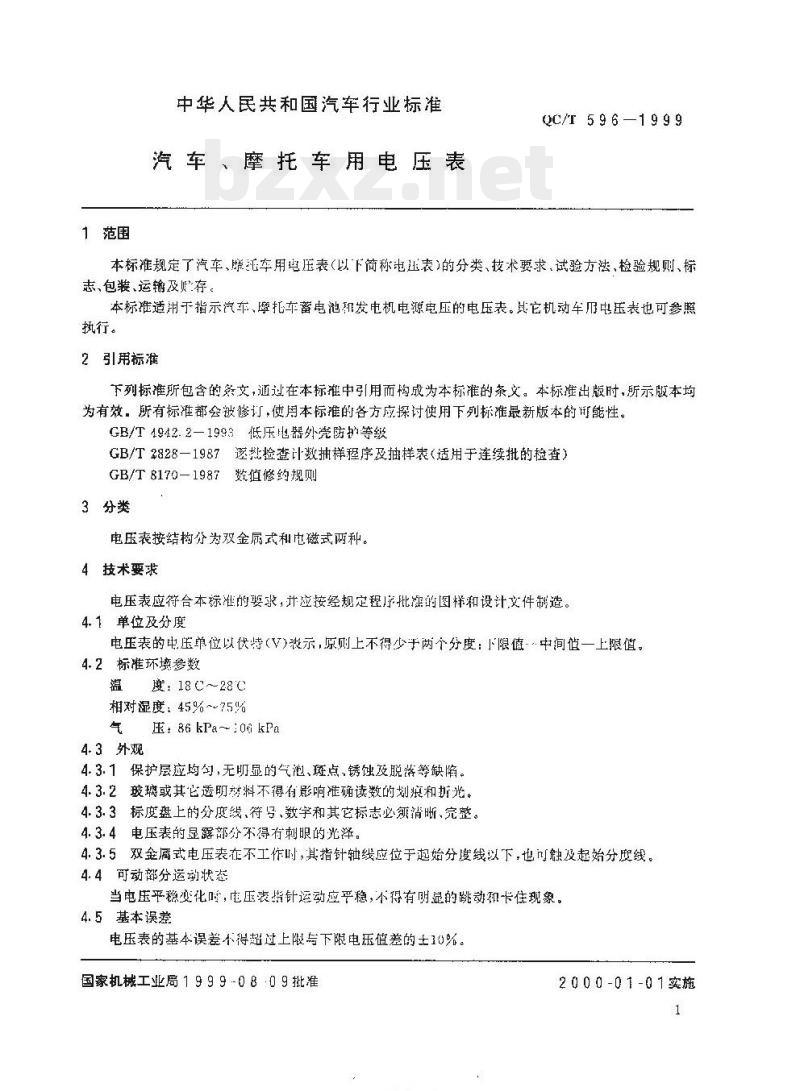

中华人民共和国汽车行业标
汽车、摩托车用电压表
QC/T 59 6—1 9 9 9
本标准规定了汽车、托车用电压表（以下简称电压表）的分类、技术要求，试验方法，检验规则、标志，包装、运翰及赔存。
本标维适用于指示汽车、摩托车蓄电池和发电机电源电压的电压表。其它机动车电压表也可参照执行。
2引用标准
下列标准所包含的多文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的讯能性。GB/T4942.21993低压电器外壳防价等级GB/T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T8170-1987数值修约规则
3分类
电压表按结构分为双金属式和电磁式两种。4技术要求
电压表应符合本标准的要求，并应按经规定程序批施的图样和设计文件制造。4.1单位及分度
电压表的中压单位以伏特（V)表示，原则上不得少于两个分度：下限值-.中间值一上限值。4.2标准环境参数
温度：18℃～28℃
相对湿度：45%~~75%
气压： 86kPa～:06 kPa
4.3外观
4.3.1保护层应均勾，无明显的气泡、斑点，锈蚀及脱落等缺陷。4.3.2玻璃或其它透明坊料不得有影响准确读数的划痕和斯光。4.3.3标度盘上的分度线，符号、数字和其它标志必须清晰、完整。4.3.4电压表的显露部分不得有刺眼的光泽。4.3.5双金属武电压表在不工作时，其指针轴线应位于起始分度线以下，也可触及起始分度线。4.4可动部分运动状态
当电压平稳变化时，电压表指针运动应平稳，不得有明显的跳动和卡住现象。4.5基本误差
电压表的基本误差不得超过上限与下限电压值差的士10%。国家机械工业局1999-0809批准
IKNYKAca
2000-01-01实施

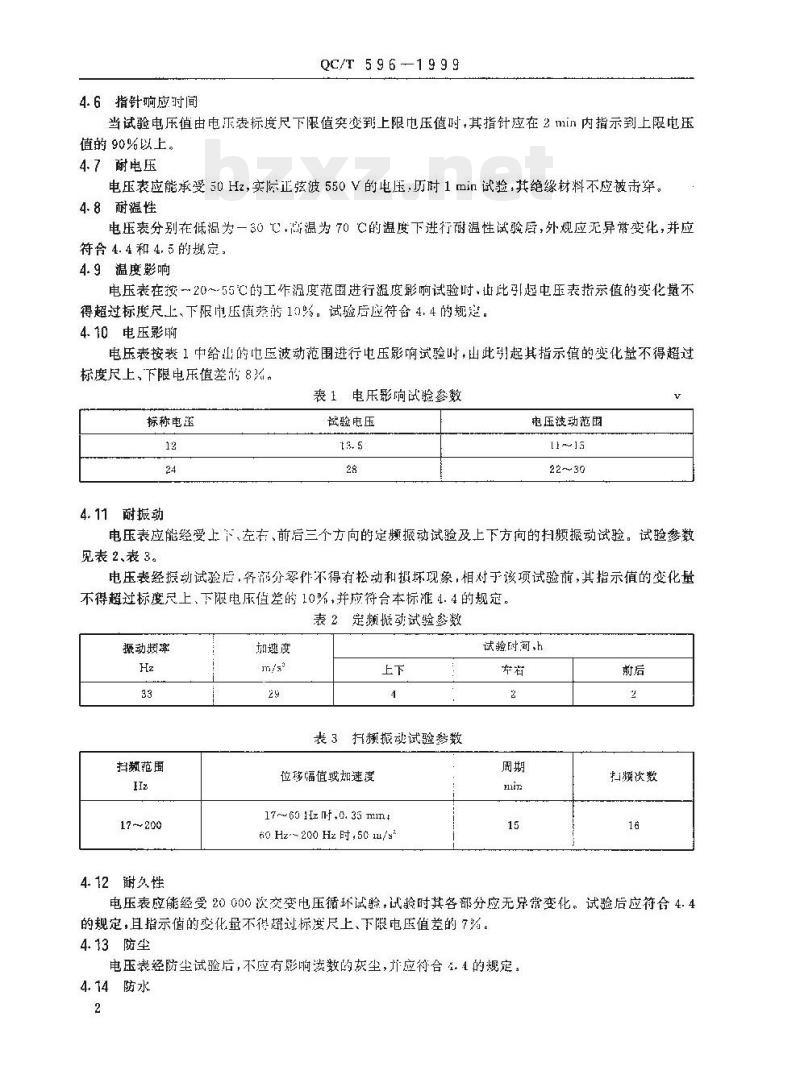

4.6指针响应时间
QC/T 5 9 6 -1 9 9 9
当试验电压值由电示表标度尺下限值突变到上限电压值时，其指针应在2 min内指示到上限电压值的90%以上。
4.7耐电压
电压表应能承受50 Hz，实际正弦波550V的电压,历时1min试验，其绝缘材料不应被击穿。4.8耐温性
电压表分别在低温为一30℃，高温为70C的温度下进行耐温性试验唇，外规应无异常变化，并应符合4.4和4.5的规定。
4.9温度影响
电压表在按20～55℃的工作温度范国进行温度影响试验时，出比引起电压表指示值的变化量不得超过标度荒上、下限电压值落的10%。试验后应符含4.4的规。4.10电压影响
电压表按表1中给山的也压波动范围进行电压影响试验，出此引起其指示值的变化量不得超过标度尺上，下限电压值差的8兴。表1电压影响试验参数
标称电送
4.11耐振动
试验电压
电压波动范匾
电压表应能经受上下、左右、前后三个方向的定频振动试验及上下方向的扫频振动试验。试验参数见表 2、表 3。
电压表经动试验后，弃部分零件不得有松动和损坏现象，相对于该项试验前，其指示值的变化量不得超过标度尺上、下限电压值差的10%，并应符合本标4.4的规定。表2定频振动试验参数
加速度
拦獭范围
17~200
4.12谢久性
表3扫频振动试验参数
位移幅值或却速度
17~~60 1z 叶f,0. 35 mn t
60 Hz~ 200 Hz 时,50 1u/s*
试验时间,h
扫频次数
电压表应能经受20000次交变电压循环试验，试验时其各部分应无异常变化。试验后应符合4.4的规定，且指示的变化量不得超过标度尺上，下限电医值差的7%。4. 13防尘
电压表经防尘试验后，不应有影数的灰尘，并应符合4。4的规定。4. 14防水
QC/T 596..1999

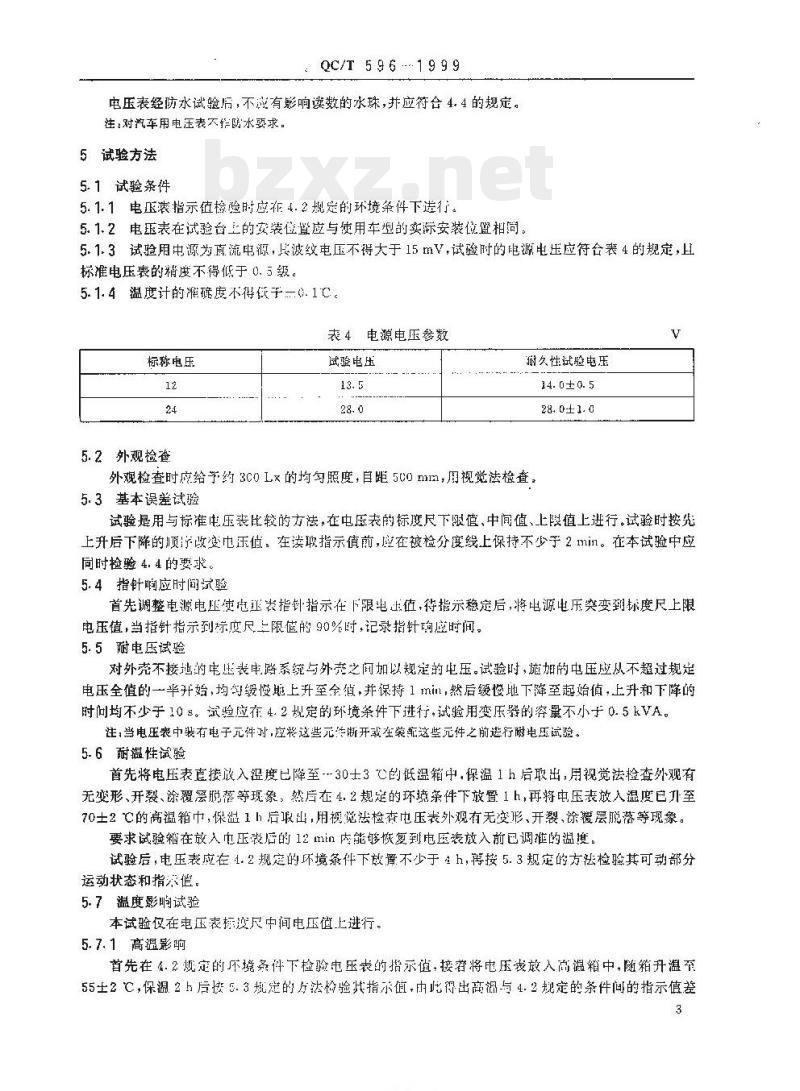

电压表经防水试验后，不应有影响读数的水珠，并应符合 4.4的规定。注：对汽车用电汪表不推防水要求。5试验方法
5. 1试验条件
5.1.1电压表指示值检验时应在4.2规定的环境条件下递行。5.1.2电玉表在试验台主的安装位置应与使用车型的实际安装位置相同。5.1.3试验用电源为直流电源，其波纹电压不得大于15mV，试验时的电源电压应符合表4的规定，且标准电压表的精度不得低于0.5级。5.1.4温度计的准确度不得依于6.1℃。表4电源电压参数
标称电压
5.2外观检查
试验电压
驸久性试验电压
14. 0±0. 5
28. 0±1. 0
外观检查时应给于约3C0 Lx的均勾照度，自距5C0 mm，用视觉法检查：5.3基本误差试验
试验是用与标电压表比较的方法，在电压表的标度尺下服值、中间值、上限值上进行。试验时按先上升后下降的顶序改变电压值：在读取指示值前，应在被检分度线上保持不少于2mi。在本试验中应同时检验4.4的要求。
5.4指针响应时间试验
首先调整电源电压使电正表指针指示在下限电止值，待指示稳定后，将电源电压突变翻标度尺上限电压值，当指针指示到标度尺上限值的90%时，记录指针响应时间。5.5耐电压试验
对外壳不接迪的电压表电路系统与外竞之间加以规定的电压。试验时，璇加的电压应从不超过规定电压全值的一半升始，均匀缎慢上升至全值，并保持1mim，然后缓慢地下降至起始值，上升和下降的时问均不少于10≤。试验应有4.2规定的环境条件下进行试验用变压器的穿量不小于0.5kVA。注，当电压表中装有电于元件对，应将这些元生断开或在裳配这些元件之前造行酵电压试验。5.6耐蕴性试验
首先将电压表直接放入翌度已降至-30士3℃的低温箱中，保温1h后取出，月视觉法检查外观有无变形、开裂、涂覆云脱落等现象，然后在4.2规定的环境条件下放暨1h,再将电压表放入温度已升至70士2℃的高温箱巾，保温1h后取出，用视觉法检查电压表外观有无形、开、涂覆层脱落等现象。要求试验在放入巾压表后的12 min内能够恢复到电医表放入前已调雅的温度。试验后，电压表应在4.2规定的环境条件下放置不少于h，再按5.3规定的方法检验其可动部分运动状态和指示值。
5.7温度影响试验
本试验仅在电压表标疫尺中间电压值上进行。5.7.1 高温影响
首先在4.2规定的不境条件下检验电压表的指示值，接者将电压表放入高温箱中，随箱升温至55土2 ℃,保温.2 h后接 5. 3规定的方法检验其指示值,由此得出高据与4.2规定的条件间的指示值差3
TKANTKACa
QC/T 5 9 6 - 1 9 9 9

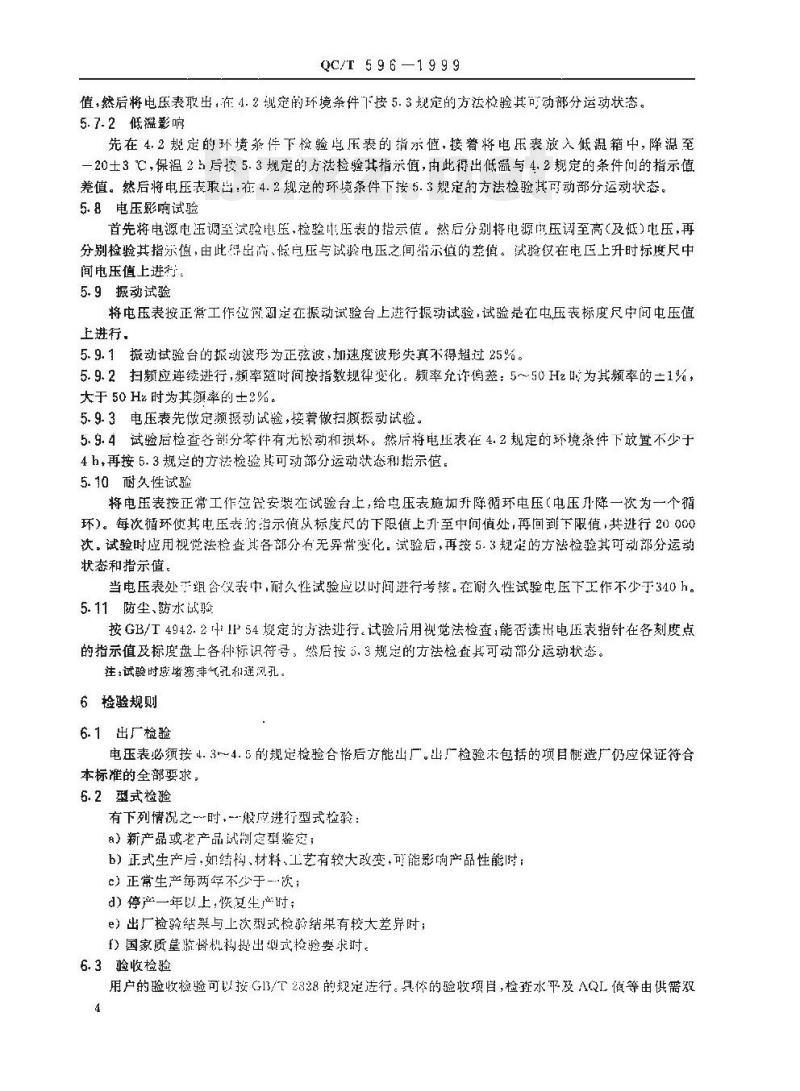

值，然后将电压表取出：在4.2规定的环境条件下接5.3规定的方法检验其可动部分运动状态。5.7.2低温影响
先在4.艺规定的环接系件小检验是压装的指尔值，腰着将电压轰胶人低湿箱中，降温至一20士3℃,保温25后按 5.3规定的方法检验其指示值,内此得出低蕴与 4.2规定的条件问的指示值差值。然后将电压表取出：在4.2规定的环境条件下按5.3规定的方法检验其可动部分运动状态。5.8电压影响试验
首先将电源电压调至试验电压，检验正压表的指示值。然后分别将电源出压调至高（及低）电压，再分别检验其指宗值，由此得出尚、低直压与战验电压之间指示值的差值。试验仅在电压上升时标度尺中间电压值上进行：
5.9振动试验
将电压表按正常工作位骨酮定在振动试验台上选行振动试验,试验是在电压表标度尺中间电压值上进行
5.9.1振动试验台的振动波形为正弦波，加速度波形失真不得超过25%。5.9.2扫频应连续进行，频率随时间按指数规律变化。频率充许偏差：5～50Hz时为其频率的±1%，大于50 Hz时为其领率的士2%。
5.9.3电压表先做定频振动试验，接着做扫频振动试验。5.9.4试验后检查各部分零件有无松动和坏。然后将电压表在4.2规定的环境条件下放置不少于4h，再按5.3规定的方法检验其可动部分运动状态利指示值。5.10耐久性试验
将电压表按正常工作管安装在试验台上，给压表施加开降循环电压（电压升降一次为一个循环）。每次循环使其电压表的指示值标度尺的下限值升至中间值处，再同到下慎，共进行20000次。试验时应用视觉法检查其各部分有无异常变化。试验后，再按5.3规定的方法检验其可动部分运动状态和指示值。
当电压表处于组含仪表中,耐久性试验应以时间进行考核。在耐久性试验电压下工作不少于340 h。5.11防尘、防水试骑
按GB/T4942.2IP54规定的方法迹行。试验后用视觉法检查，能否读出电压表指针在各刻度点的指示值及标度盘上各种标识符号，然后按5，3规定的方法检查其可动部分运动状态。注：试验时避堵鄉非气孔和遥阅孔。6检验规则
6.1出厂检验
电压表必须按4.3~4.5的规定检验合格后方能出厂。出厂检验末包括的项目制造广仍应保证符合本标准的全部要求，
6.2 型式检验
有下列情说之---时，--般应进行型式检验：的）新产晶或老产品试制定型鉴定；b）正式生产后·如结构、材料、工艺有较大改变，可能影响产品性能时：）正常生产每两年不么于次；
d）停产一年以上，恢复生产时；e）出厂捡验结果与上次型式检验结果有较大差异时：f）国家质垦璇肾机构提出塑式检验要求时6.3验收检验
用户的验收检验可以按G13/T2828的规定递行。具体的验收项自，检查水平及AQL值等由供需双4
方商定。
6.4抽样及分组
QC/T596...1999
6.4.1当用户使用G13/T 2828进行验收时,本标准推荐采用：a）一般捡验水平：：
b）合格质量水平:AQL 荷 1～1. 0;c）正常检验一欲抽样。
6.4.2型式捡验抛栏应从山厂检验合的同一批产品中随抽取，数量不得少于9只。先将抽出的电压丧样品按出厂检验进行复验，复验台格后将样品等分为三组进行试验a）第一组按下死项目序进行试验一一指针响应时间试验、压影响试验、温度影响试验，防尘试验、防水试验；
b）第二组按下列项当顺序进行试验c）第三组做耐久性试验，
6.5判定规
渐温性试验，振动试验，耐电压试验：6.5.1电压表各项指标试验结果的判定按技术要求进行。6.5.2试验数据的处理应符合GB/T8170的规定。6.5.3电压表的型式检验必须全部符合本标准的要求。如有--项目不合格时，允许重新抽取加倍数量的产品(即增抽6只)就该不合格项日迹行复验。如仍不格时，侧判该批产品为不合格品。6.5.4耐久性不合格时不允许重新摘样复验。7标志、包装、运输及贮存
7.1标志　
电压表上应标明制造」“名或商标、产品型号或名称、检验标志和制造年月。7.2包装
7.2.1包装箱应牢固，产品在箱内不应串动，产品随带之备件应放在间一箱内，装箱后的总质量不得超过 40 kg。
7.2.2包装箱外壁的文字与标志应包括下列内容：a）发货的文守与标恶：收货单位名称及地趾、产品型号、名称及规格、数量研发货单位名移等。b）运输作业的文字与标志：每箱产品总质量没其它标志，姐，小心轻放”“向上”及“怕显\等字样及标志。
7.2.3随同产品供应的技术文件有：装箱单及产品出合格证。7.3贮存
产品在贮存过程中，不得受潮、腐蚀，重压、碰撞，不得接触酸，等物质和有机溶剂。7.3储存期
电压表的储存期为一年（以生产口期算超），在存期内：电压表应符台本标准的规定。5
