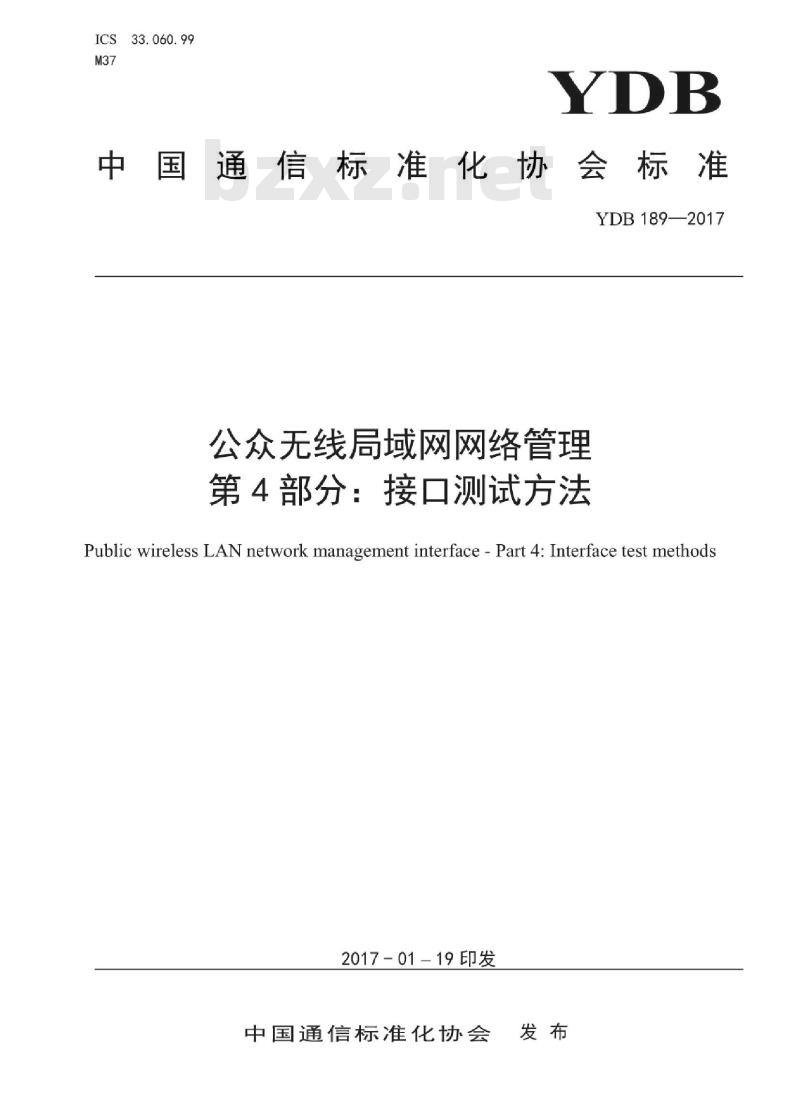

【YD通讯标准】 公众无线局域网网络管理 第4部分:接口测试方法

ICS33.060.99
中国通信标准化协会标准
YDB189—2017
公众无线局域网网络管理
第4部分：接口测试方法
Public wireless LAN network management interface - Part 4: Interface test methods2017-01-19印发
中国通信标准化协会

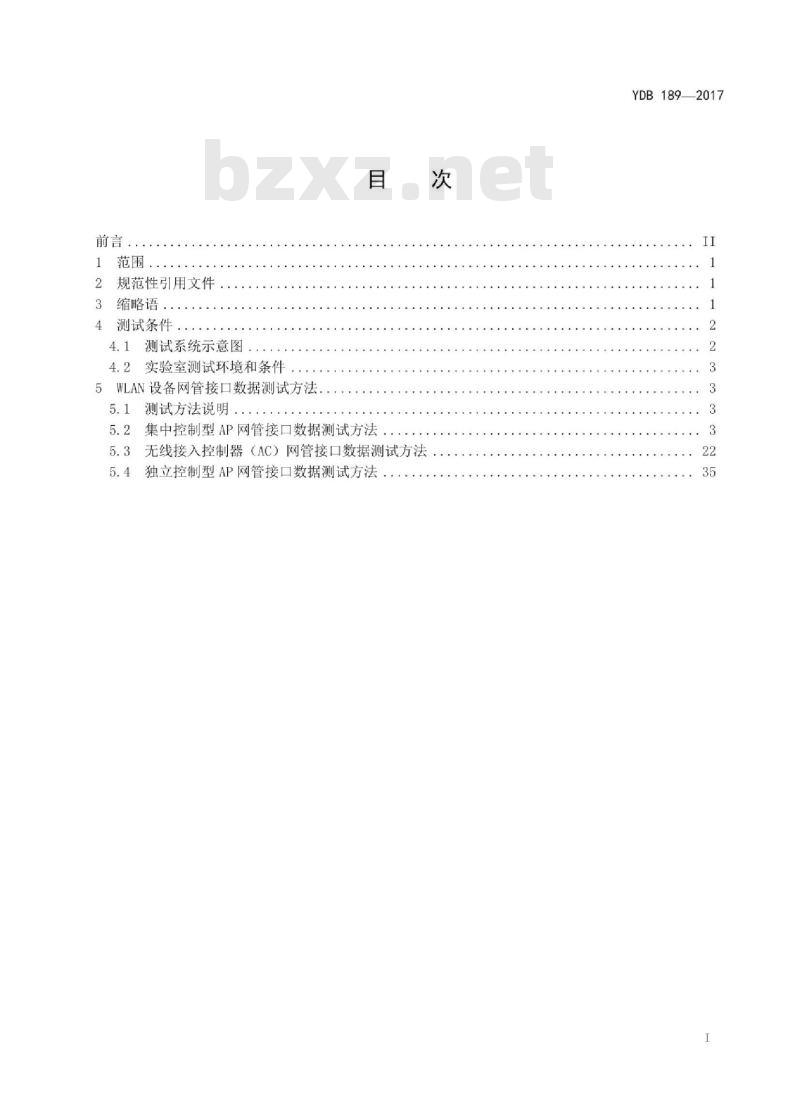

1范围
规范性引用文件
缩略语.
测试条件
4.1测试系统示意图
4.2实验室测试环境和条件
5WLAN设备网管接口数据测试方法.5.1测试方法说明
5.2集中控制型AP网管接口数据测试方法...
5.3无线接入控制器（AC）网管接口数据测试方法独立控制型AP网管接口数据测试方法5.4
YDB189—2017
YDB1892017

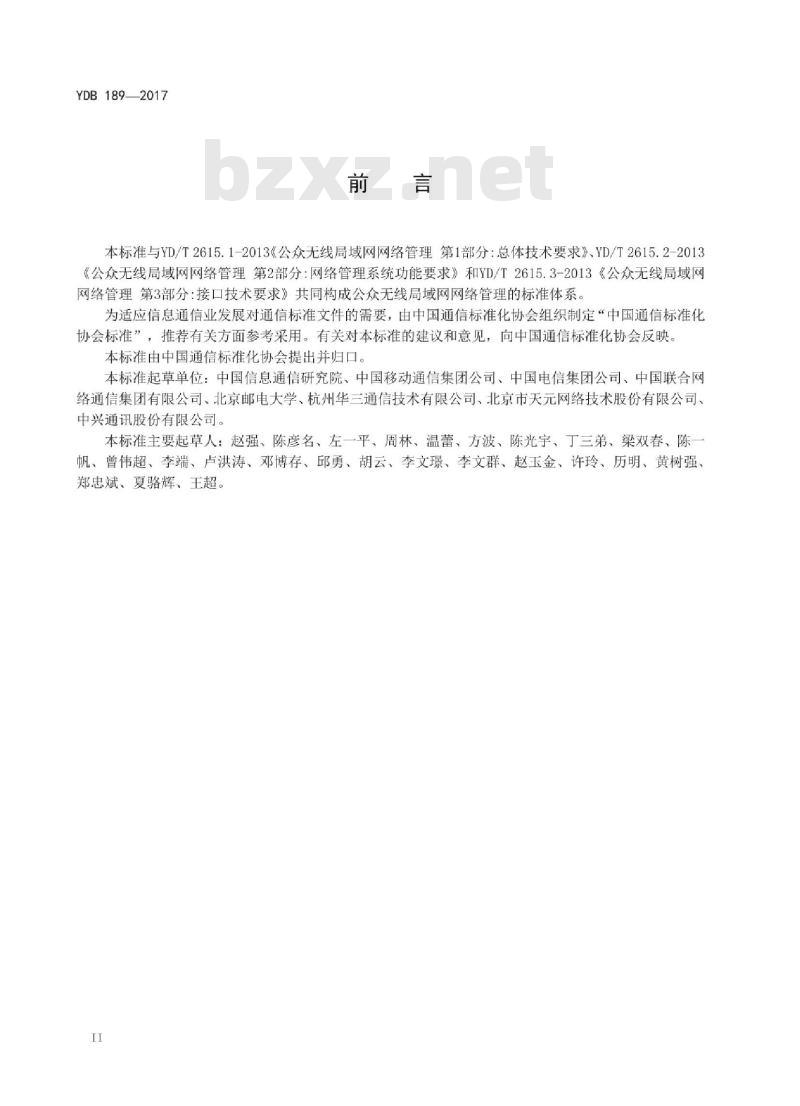

本标准与YD/T2615.1-2013《公众无线局域网网络管理第1部分：总体技术要求》、YD/T2615.2-2013《公众无线局域网网络管理第2部分：网络管理系统功能要求》和YD/T2615.3-2013《公众无线局域网网络管理第3部分：接口技术要求》共同构成公众无线局域网网络管理的标准体系。为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定“中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国电信集团公司、中国联合网络通信集团有限公司、北京邮电大学、杭州华三通信技术有限公司、北京市天元网络技术股份有限公司、中兴通讯股份有限公司。
本标准主要起草人：赵强、陈彦名、左一平、周林、温蕾、方波、陈光宇、丁三弟、梁双春、陈一帆、曾伟超、李端、卢洪涛、邓博存、邱勇、胡云、李文璟、李文群、赵玉金、许玲、历明、黄树强、郑忠斌、夏骆辉、王超。
TiiKAoNiKAca

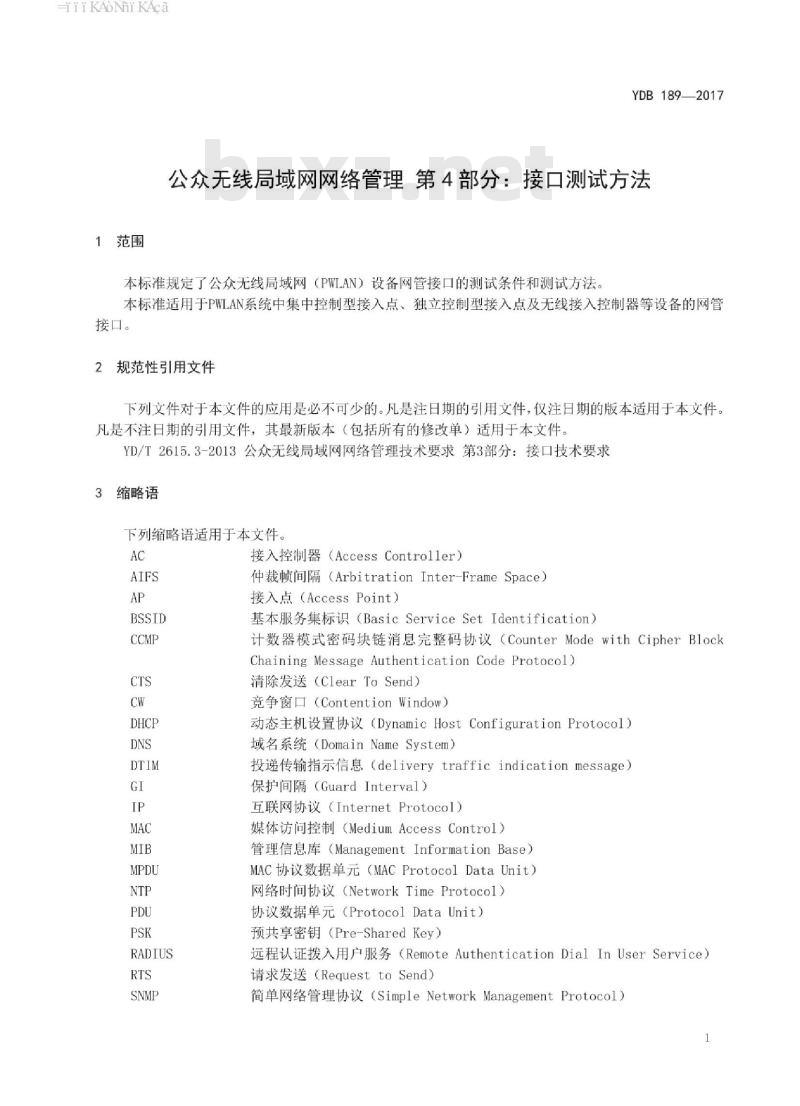

1范围
YDB189—2017
公众无线局域网网络管理第4部分：接口测试方法本标准规定了公众无线局域网（PWLAN）设备网管接口的测试条件和测试方法本标准适用于PWLAN系统中集中控制型接入点、独立控制型接入点及无线接入控制器等设备的网管接口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2615.3-2013公众无线局域网网络管理技术要求第3部分：接口技术要求3缩略语
下列缩略语适用于本文件。
RADIUS
接入控制器（AccessController）仲裁帧间隔（ArbitrationInter-FrameSpace）接入点（AccessPoint）
基本服务集标识（BasicServiceSetIdentification）计数器模式密码块链消息完整码协议（CounterModewithCipherBlockChaining Message Authentication Code Protocol)清除发送（ClearToSend）
竞争窗（Contentionwindow）
动态主机设置协议（DynamicHostConfigurationProtocol)域名系统（DomainNameSystem）投递传输指示信息（deliverytrafficindicationmessage）保护间隔（GuardInterval）
互联网协议（InternetProtocol）媒体访问控制（MediumAccessControl）管理信息库（ManagementInformationBase）MAC协议数据单元（MACProtocolDataUnit）网络时间协议（NetworkTimeProtocol）协议数据单元（ProtocolDataUnit）预共享密钥（Pre-SharedKey）
远程认证拨入用户服务（RemoteAuthenticationDialInUserService）请求发送（RequesttoSend）
简单网络管理协议（SimpleNetworkManagementProtocol）1
iiiKAoNiKAca
YDB1892017bzxz.net
测试条件

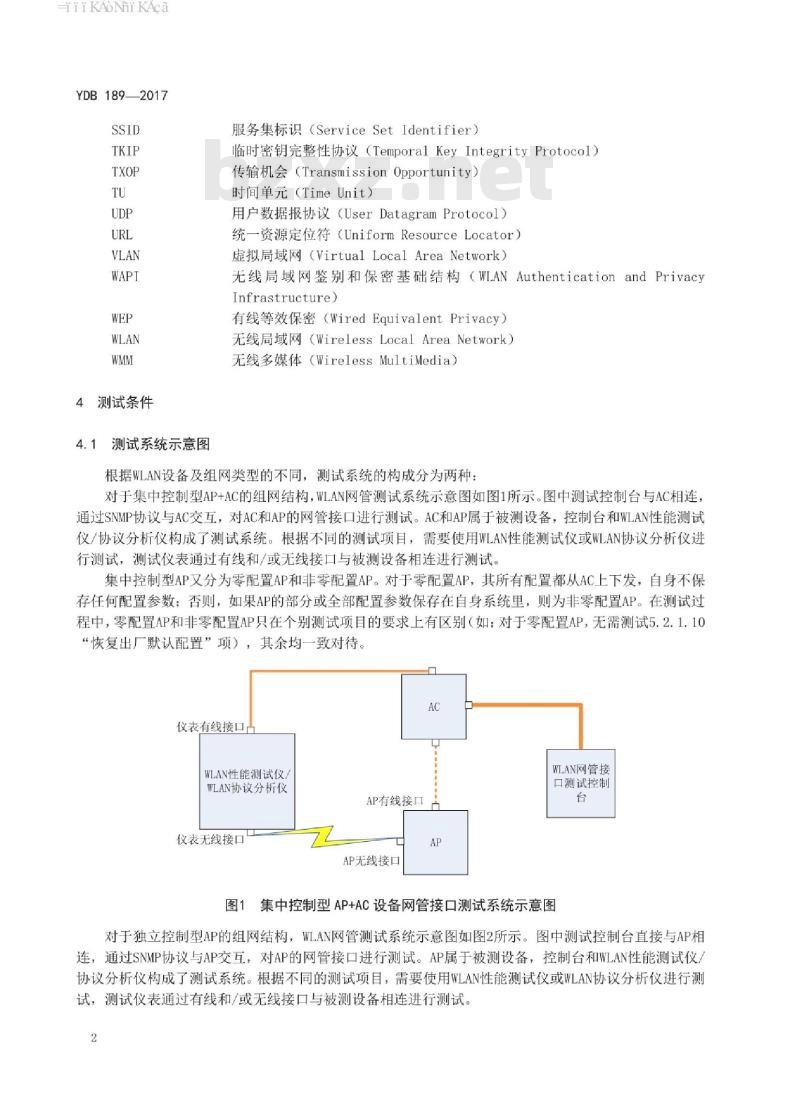

4.1测试系统示意图
服务集标识（ServiceSetIdentifier）临时密钥完整性协议（TemporalKeyIntegrityProtocol）传输机会（TransmissionOpportunity）时间单元（TimeUnit）
用户数据报协议（UserDatagramProtocol）统一资源定位符（UniformResourceLocator）虚拟局域网（VirtualLocalAreaNetwork）无线局域网鉴别和保密基础结构（WLANAuthenticationandPrivacyInfrastructure)
有线等效保密（wiredEquivalentPrivacy）无线局域网（wirelessLocalAreaNetwork）无线多媒体（WirelessMultiMedia）根据WLAN设备及组网类型的不同，测试系统的构成分为两种：对于集中控制型AP+AC的组网结构，WLAN网管测试系统示意图如图1所示。图中测试控制台与AC相连通过SNMP协议与AC交互，对AC和AP的网管接口进行测试。AC和AP属于被测设备，控制台和WLAN性能测试仪/协议分析仪构成了测试系统。根据不同的测试项目，需要使用WLAN性能测试仪或WLAN协议分析仪进行测试，测试仪表通过有线和/或无线接口与被测设备相连进行测试。集中控制型AP又分为零配置AP和非零配置AP。对于零配置AP，其所有配置都从AC上下发，自身不保存任何配置参数：否则，如果AP的部分或全部配置参数保存在自身系统里，则为非零配置AP。在测试过程中，零配置AP和非零配置AP只在个别测试项目的要求上有区别（如：对于零配置AP，无需测试5.2.1.10“恢复出厂默认配置”项），其余均一致对待，AC
仪表有线接口
WLAN性能测试仪
WLAN协议分析仪
仪表无线接口
AP有线接口
AP无线接口
WLAN网管接
口测试控制
图1集中控制型AP+AC设备网管接口测试系统示意图对于独立控制型AP的组网结构，WLAN网管测试系统示意图如图2所示。图中测试控制台直接与AP相连，通过SNMP协议与AP交互，对AP的网管接口进行测试。AP属于被测设备，控制台和WLAN性能测试仪/协议分析仪构成了测试系统。根据不同的测试项目，需要使用WLAN性能测试仪或WLAN协议分析仪进行测试，测试仪表通过有线和/或无线接口与被测设备相连进行测试。2
HiiKAoiKAca
仪表有线接口
WLAN性能测试仪，
WLAN协议分析仪
仪表无线接口
1AP无线接口
图2独立控制型AP设备网管接口测试系统示意图4.2实验室测试环境和条件
在测试过程中，常温测试条件应在表1所示限值范围内：表1常温测试条件
温度（℃）：
湿度（%)：
大气压力：
环境噪声：
5WLAN设备网管接口数据测试方法5.1测试方法说明
15℃~35℃
20%~75%
86kPa~106kPa
≤55dB(A)
YDB1892017
WLAN网管
接口测试
控制台
本章各测试项目的测试方法一项中，凡是设置测试参数值的，其具体数值均为建议值，测试时可根据实际情况自行调整，
WLAN网管测试系统中控制台与被测设备通过SNMP协议进行通信，网管参数查询通过SNMPGET操作实现，网管参数设置通过SNMPSET操作实现，告警的上报通过接收SNMPTRAP消息进行测试。各项数据的具体定义见YD/T2615.3-2013。5.2集中控制型AP网管接口数据测试方法5.2.1配置信息
设备网元编码配置
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统对“设备网元编码”参数进行设置，然后进行查询。预期结果：可以按照统一定义的网元编码格式进行设置，查询值应与设置值相符。5.2.1.2设备序列号查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统对“设备序列号”参数进行查询。预期结果：查询值应与厂家提供的信息或设备主机上所贴标签一致。5.2.1.3设备型号查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。HiiKAoi KAca
YDB1892017
测试方法：WLAN网管测试系统对“设备型号”参数进行查询。预期结果：查询值应与厂家提供的信息或设备主机上所贴标签一致。5.2.1.4制造厂商查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统对“制造厂商”参数进行查询。预期结果：查询值应与实际情况相符。5.2.1.5接入地编码配置
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统对“接入地编码”参数进行设置，然后进行查询预期结果：可以按照统一定义的接入地编码格式进行设置，查询值应与设置值相符5.2.1.61P地址、子网掩码、网关地址查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：监控中心对“IP地址”、“子网掩码”、“网关地址”参数进行查询。预期结果：可以查询设备的IP地址、子网掩码、网关地址，并且格式正确5.2.1.7设备MAC地址查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置测试方法：监控中心对“MAC地址”参数进行查询。预期结果：可以查询设备上联口的MAC地址，查询值应与实际的MAC地址一致。5.2.1.8实时采集开关配置
测试前提：设备启动完毕，与AC建立连接后，WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统设置AC的“实时采集周期”为设备标称的实时采集周期最小值，设置AP的“实时采集开关”为开。
步骤2）对AP的实时采集数据项进行查询。步骤3）WLAN网管测试系统设置AC的“常规采集周期”为设备标称的常规采集周期最小值，设置AP的“实时采集开关”为关。
步骤4）对AP的任意采集数据项进行查询。预期结果：
一一步骤2）中实时采集数据项的值更新频率为设备标称的实时采集周期最小值一一步骤4）中所采集的数据项查询值更新频率为设备标称的常规采集周期最小值。5.2.1.9设备重启
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统将“设备重启”参数值设置为restart。预期结果：设置成功后，设备应该进行重启；AP停止工作后，应当在5min内自动完成设备的重新启动。
5.2.1.10恢复出厂默认配置
iiiKAoiKAca
YDB189—2017
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置，本测试项目只针对非零配置的AP。测试方法：WLAN网管测试系统将“恢复出厂默认配置”参数值设置为reset。预期结果：设置成功后，设备的各项参数值应该恢复为出厂时的值。5.2.1.11设备软硬件信息查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统对软件信息进行查询，包括“软件名称”、“软件版本”、“软件开发厂家”三个参数；
步骤2）WLAN网管测试系统对硬件信息进行查询，包括“CPU类型”、“内存卡类型”、“内存卡容量”、“闪存容量”四个参数，预期结果：查询值应与实际情况相符。5.2.1.12AP与AC的关联状态查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）将此AP与AC成功关联，此时查询“AP与AC的关联状态”的值；步骤2）断开此AP与AC的连接，此时查询“AP与AC的关联状态”的值：步骤3）将AP从AC下载软件，此时查询“AP与AC的关联状态”的值。（此步骤为可选，如果下载软件时间过短，可以不执行本步骤）。预期结果：
步骤1）的查询值应为关联状态；一一步骤2）的查询值应为去关联状态；一步骤3）的查询值应为下载镜像。5.2.1.13AP无线监视工作模式配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统设置“AP无线监视模式”的值为normal，此时将一个终端向AP发起关联请求，并制造同频于扰：
步骤2）WLAN网管测试系统设置“AP无线监视模式”的值为monitor，此时将一个终端向AP发起关联请求，保持同频干扰，等待一段时间：步骤3）WLAN网管测试系统设置“AP无线监视模式”的值为semimonitor，此时将一个终端向AP发起关联请求，并制造邻频干扰。
预期结果：
步骤1）终端能够成功关联到AP，WLAN网管测试系统未收到“同频AP干扰告警”；一步骤2）终端无法关联到AP，WLAN网管测试系统能收到“同频AP干扰告警”：一一步骤3）终端能够成功关联到AP，WLAN网管测试系统能收到“邻频AP干扰告警”。5.2.1.14接口总数查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统查询“接口总数”的值。预期结果：查询值应与接口配置表中的接口数相符。5
iiiKAoiKAca
YDB1892017
5.2.1.15有线接口配置信息查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统查询AP有线接口的“接口描述”、“接口类型”、“接口最大传输单元”、“接口带宽”、“接口MAC地址”参数预期结果：可以对以上参数进行查询，查询结果应与实际情况相符。5.2.1.16无线接口配置信息查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统查询AP无线接口的“接口描述”、“接口类型”、“接口最大传输单元”、“接口带宽”、“接口MAC地址”参数。预期结果：可以对以上参数进行查询，查询结果应与实际情况相符。5.2.1.17无线接口状态管理、查询及最后一次发生改变的时间测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统设置AP无线接口的“接口状态管理”，并查询“接口当前状态”和“接口状态最后一次发生改变的时间”：步骤2）经过1min后，WLAN网管测试系统设置无线接口的“接口状态管理”为打开，然后查询“接口当前状态”和“接口状态最后一次发生变化的时间”。预期结果：
一一步骤1）接口应停止工作，“接口当前状态”的查询值为关闭；步骤2）接口应正常工作，“接口当前状态”的查询值为打开，两次查询“接口状态最后一次发生改变的时间”的差值应等于1min，误差不超过5s，5.2.1.18无线接口信道配置
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统设置AP无线接口的“无线信道自动选择开关”为on，此时查询“当前使用的无线信道”的值，检测该无线接口发射的信号：步骤2）WLAN网管测试系统设置AP无线接口的“无线信道自动选择开关”为off，此时设置“手动设定无线信道”参数的值，设置生效后查询“当前使用的无线信道”的值，检测该无线接口发射的信号。预期结果：
步骤1）查询值应与检测的该无线接口发射的信号所在的信道一致；一一步骤2）查询值应与“手动设定无线信道”一致，检测的该无线接口发射的信号应工作在此信道。
5.2.1.19无线接口的无线模式配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置测试方法
步骤1）WLAN网管测试系统查询AP被测无线接口“支持的无线模式”，得到被测无线接口支持的无线模式列表
iiiKAoiKAca
YDB189—2017
步骤2）WLAN网管测试系统将被测无线接口“配置无线模式”的值依次设置为“支持的无线模式”列表中的无线模式，然后用支持所配置无线模式的终端与AP进行关联，预期结果：AP在设置的各无线模式下可以止常工作，终端应能够成功关联到AP。5.2.1.20无线接口传输速率配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统将AP被测无线接口的“配置的传输速率”设置为有限几种速率的速率集：步骤2）用空口抓包工具进行抓包，分析Beacon报文。预期结果：步骤2）Beacon报文中支持的传输速率集应与设置值一致。5.2.1.21无线接口发射功率配置及查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置，测试方法：
步骤1）WLAN网管测试系统将AP被测无线接口的“自动功率控制开关”设置为“关闭”：步骤2）WLAN网管测试系统查询AP被测无线接口的“最大发射功率”、“功率衰减范围”和“功率调整步长”、“当前发射功率”的值：步骤3）将AP被测无线接口连接到频谱分析仪：步骤4）WLAN网管测试系统设置“发射功率配置”的值依次从“最大发射功率”－“功率衰减范围”到“最大发射功率”，每次步进“功率调整步长”，在频谱分析仪上读取输出功率；步骤5）WLAN网管测试系统将AP被测无线接口的“自动功率控制开关”设置为“开启”，再重复步骤2）到步骤4）。
预期结果：
最大发射功率实测值与标称值误差不超过2dB：一关闭自动功率控制时，功率衰减每次步进后在频谱分析仪上读出的输出功率值与设置值的致：
一开启自动功率控制时，功率衰减每次步进后在频谱分析仪上读出的输出功率值与设置值无相关性：
一“当前发射功率”的查询值与实测值误差不超过2dB、5.2.1.22无线接口天线增益查询测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置测试方法：先通过本地调测终端配置天线增益的值，然后在WLAN网管测试系统查询该无线接口“天线增益”。
预期结果：查询值应与本地调测终端设置值一致。5.2.1.23无线接口充许的最大关联终端数量配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置测试方法：
步骤1）WLAN网管测试系统将AP被测无线接口的“允许的最大关联终端数量”设置为一个有效的值，记为N：
步骤2）将N个终端向AP发起关联请求：步骤3）继续将更多的终端向AP发起关联请求。7
YDB1892017
预期结果：
一一步骤2）中，N个终端都能成功关联到此AP：一一步骤3）中，终端无法关联到此AP。5.2.1.24无线接口信标帧间隔配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统设置AP被测无线接口的“信标帧的间隔”的值；步骤2）用空口抓包工具进行抓包，分析Beacon报文。预期结果：步骤2）Beacon报文中信标顿间隔字段的值与设置值一致。5.2.1.25无线接口DTIM间隔配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置，测试方法：
步骤1）WLAN网管测试系统设置AP被测无线接口的“DTIM间隔”的值：步骤2）用空口抓包工具进行抓包，分析Beacon报文。预期结果：步骤2）Beacon报文中DTIM间隔字段的值与设置值一致。5.2.1.26无线接口RTS门限配置
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置：测试方法：
步骤1）WLAN网管测试系统配置“RTS门限”为500：步骤2）将一个终端关联到此无线接口，在AC上Ping该终端，Ping包长度设置为1000字节；步骤3）用空口抓包工具进行抓包，分析是否有RTS/CTS帧；步骤4）在AC上Ping该终端，Ping包长度设置为300字节；步骤5）用空口抓包工具进行抓包，分析是否有RTS/CTS帧。预期结果：
一一步骤3）中可以抓到RTS/CTS顿；一一步骤5）中未抓到RTS/CTS顿。5.2.1.27无线接口分段门限配置测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）WLAN网管测试系统配置“分段门限”为500；步骤2）将一个终端关联到此无线接口，在AC上Ping该终端，Ping包长度设置为1000字节：步骤3）用空口抓包工具进行抓包，分析数据包是否被分段：步骤4）在Ac上Ping该终端，Ping包长度设置为300字节：步骤5）用空口抓包工具进行抓包，分析数据包是否被分段预期结果：
步骤3）数据包被分段：
一步骤5）数据包没有被分段。
5.2.1.28无线接口802.11n物理层参数配置8
YDB1892017
测试前提：配置AP为支持802.11n模式，WLAN网管测试系统可以通过AC对此AP进行查询或设置测试方法：
步骤1）WLAN网管测试系统查询“A-MPDU功能开关”、“2OM/4OM带宽模式”、“ShortGI功能开关”参数的值，并通过空口抓包分析是否与报文的参数值一致；步骤2）WLAN网管测试系统修改“A-MPDU功能开关”、“2OM/4OM带宽模式”、“ShortGI功能开关”参数的值，并通过空口抓包分析是否生效。预期结果：
一一步骤1）WLAN网管测试系统查询值应与报文中的参数值一致：一步骤2）设置值应生效。
5.2.1.29无线接口是否仅允许11n终端接入配置测试前提：配置AP为支持802.11n模式，WLAN网管测试系统可以通过AC对此AP进行查询或设置，测试方法：
步骤1）WLAN网管测试系统设置“是否仅允许11n终端接入”为true，将一个802.11g模式的终端尝试关联到AP；
步骤2）WLAN网管测试系统设置“是否仅允许11n终端接入”为false，将一个802.11g模式的终端尝试关联到AP。
预期结果：
步骤1）终端应不能关联到AP；
一步骤2）终端应可以关联到AP。5.2.1.30无线接口配置的SSID列表测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：
步骤1）在AC上新增一个SSID配置；步骤2）将此SSID绑定到AP的无线接口上：步骤3）查询AP该无线接口上的SSID列表，预期结果：步骤3)中，查询的SSID列表包含新增的SSID以及对应的BSSID信息。5.2.1.31终端配置信息查询
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置。测试方法：WLAN网管测试系统查询已连接到AP上终端的“终端的MAC地址”、“终端WMM属性”、“终端分配的IP地址”、“采用的无线模式”、“终端所用的无线信道”、“终端当前接入速率”、“终端节电状态”、“SSID名称”、“终端所在的VlanID”、“AP标识”、“802.11鉴权”、“安全类型”、“认证模式”、“加密类型”参数项的值。预期结果：可以对以上参数进行查询，查询结果应与实际情况相符。5.2.1.32Qos配置
测试前提：WLAN网管测试系统可以通过AC对此AP进行查询或设置，测试方法：
步骤1）WLAN网管测试系统分别配置4种业务类型（background、bestEffort、video、voice）的AIFS、CWMin、CwMax、TXOPLimit参数：步骤2）用空口抓包工具进行抓包，分析AP发送报文中的QoS字段，9
