【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 lub 接口技术要求 第9部分:执行特定操作维护通道的建立和维护

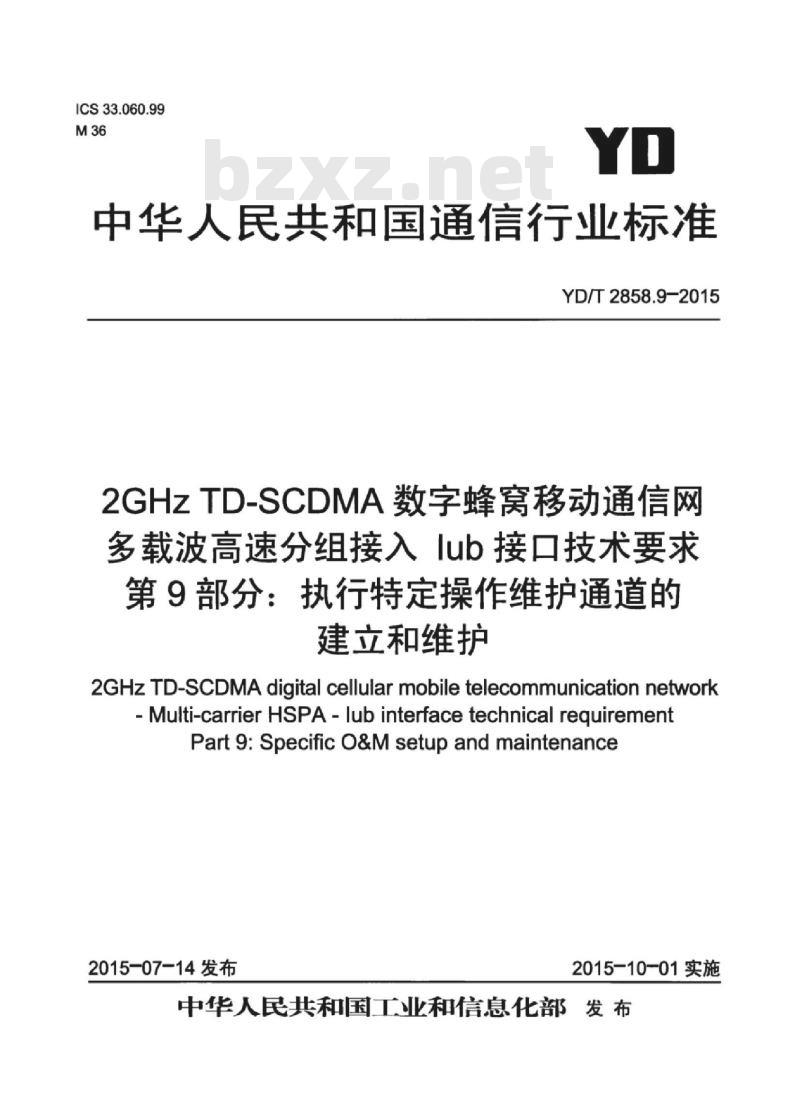

ICS33.060.99
中华人民共和国通信行业标准
YD/T2858.9-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第9部分：执行特定操作维护通道的建立和维护
2GHzTD-SCDMAdigital cellularmobiletelecommunication network-Multi-carrierHsPA-lubinterfacetechnical requirementPart9:SpecificO&Msetupandmaintenance2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言·

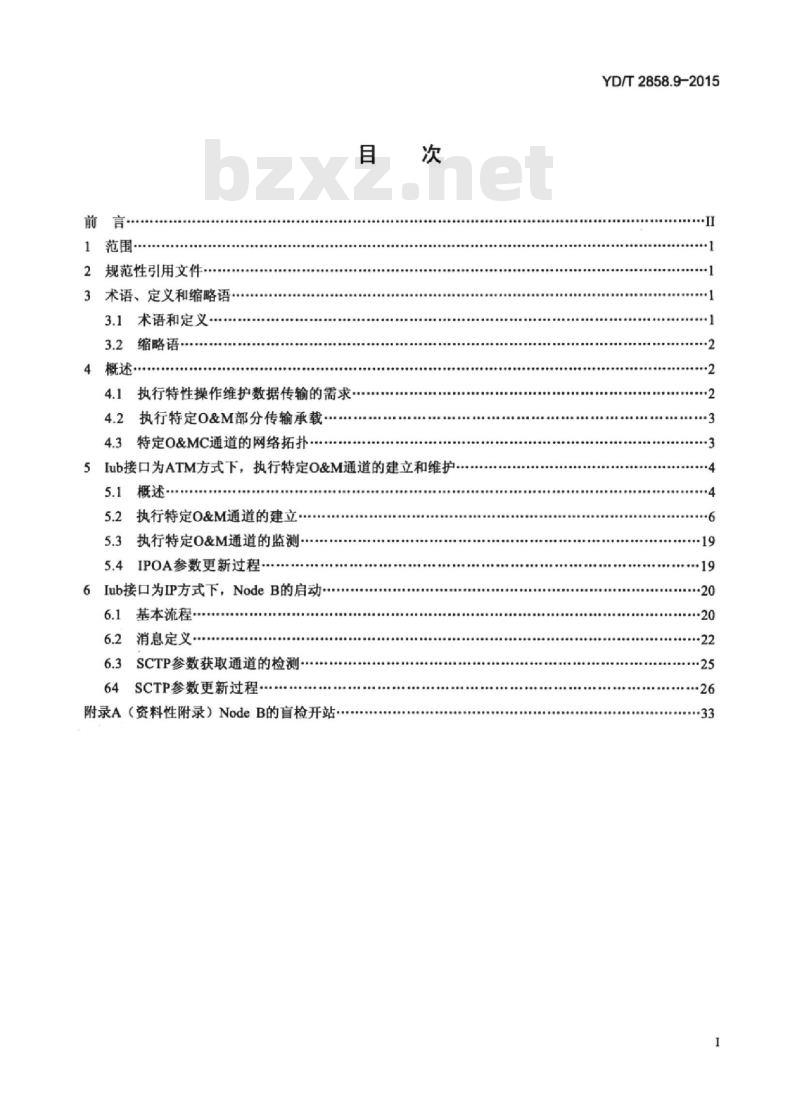

1范围
2规范性引用文件·
3术语、定义和缩略语·
3.1术语和定义…
3.2缩略语·
4概述··
执行特性操作维护数据传输的需求4.1
4.2执行特定0&M部分传输承载
4.3特定O&MC通道的网络拓扑：
5Iub接口为ATM方式下，执行特定O&M通道的建立和维护，概述
5.2执行特定0&M通道的建立·
5.3执行特定O&M通道的监测.
5.4IPOA参数更新过程·
6Iub接口为IP方式下，NodeB的启动6.1基本流程·
消息定义
SCTP参数获取通道的检测
64SCTP参数更新过程
附录A（资料性附录）NodeB的盲检开站·YD/T2858.9-2015
YD/T2858.9-2015

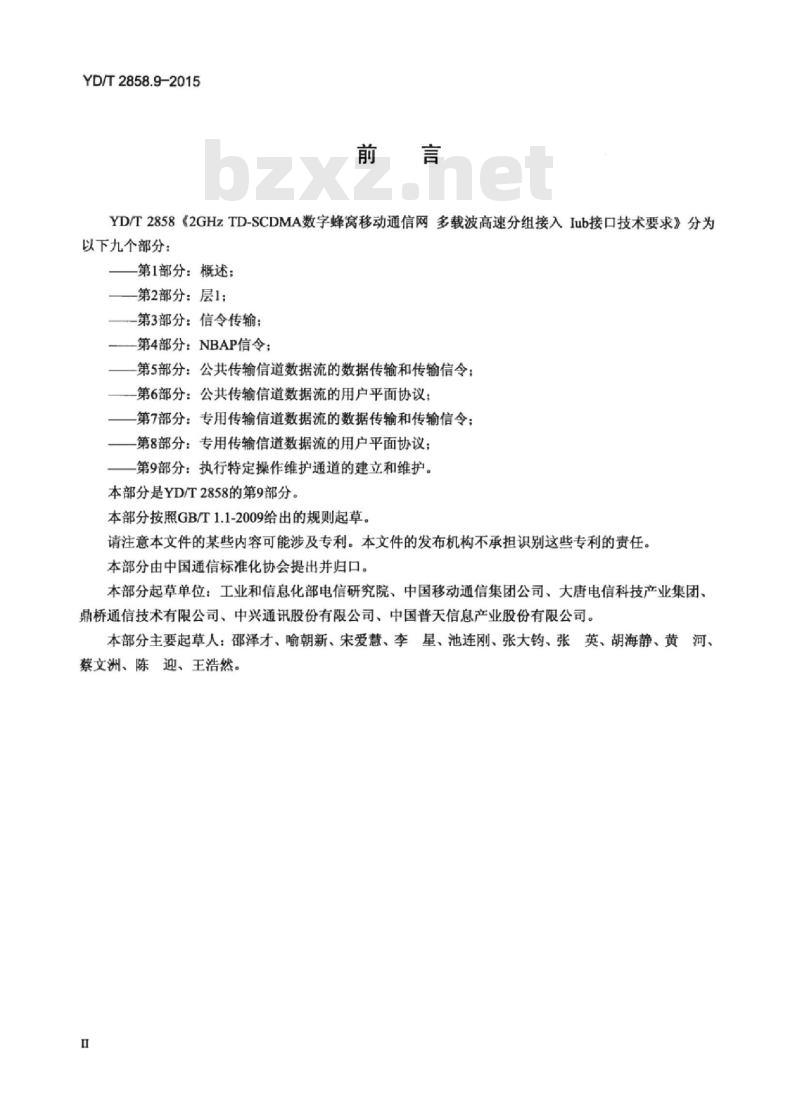

YD/T2858《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求》分为以下九个部分：
第1部分：概述：
第2部分：层1；
第3部分：信令传输：
—第4部分：NBAP信令；
一第5部分：公共传输信道数据流的数据传输和传输信令：第6部分：公共传输信道数据流的用户平面协议：第7部分：专用传输信道数据流的数据传输和传输信令：一第8部分：专用传输信道数据流的用户平面协议：第9部分：执行特定操作维护通道的建立和维护。本部分是YD/T2858的第9部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司。本部分主要起草人：邵泽才、喻朝新、宋爱慧、李星、池连刚、张大钧、张英、胡海静、黄河、蔡文洲、陈迎、王浩然。
HiiKAoNiKAca

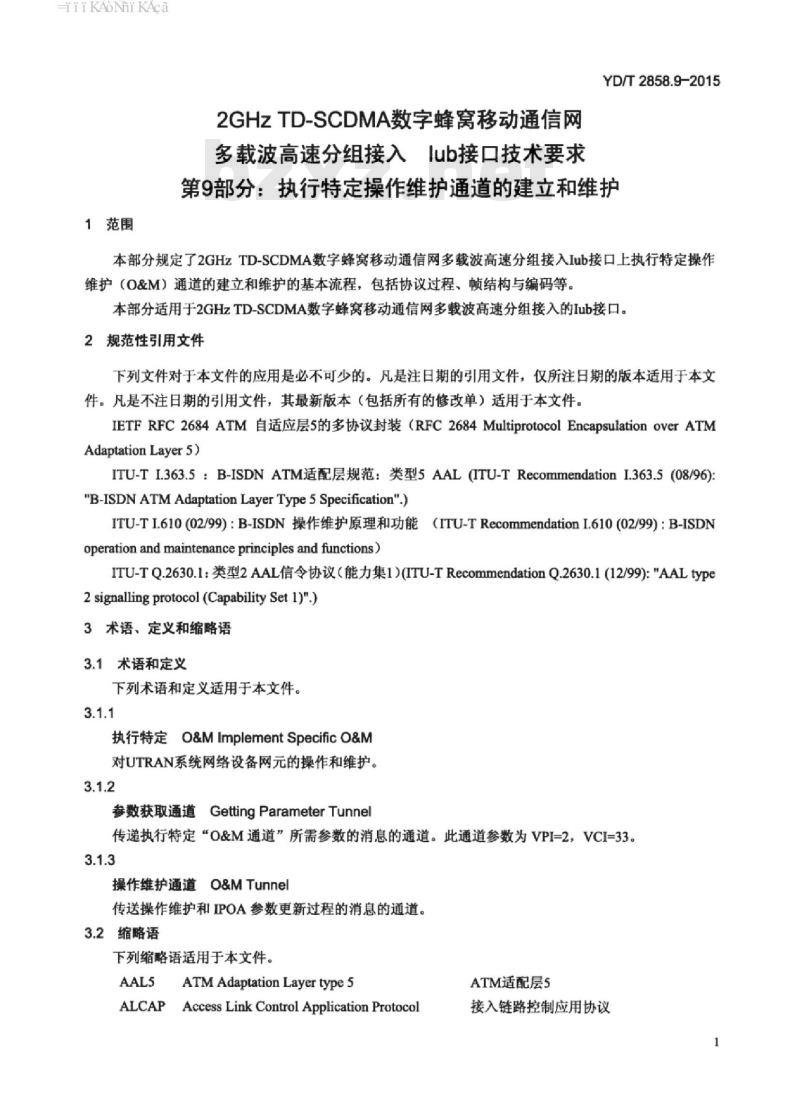

1范围
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求YD/T2858.9-2015
第9部分：执行特定操作维护通道的建立和维护本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口上执行特定操作维护（O&M）通道的建立和维护的基本流程，包括协议过程、帧结构与编码等。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入的Iub接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IETFRFC2684ATM自适应层5的多协议封装（RFC2684MultiprotocolEncapsulationoverATMAdaptation Layer 5)
ITU-TI.363.5：B-ISDNATM适配层规范：类型5AAL(ITU-TRecommendationI.363.5(08/96)：\B-ISDNATMAdaptationLayerType5Specification\.)ITU-TI.610（02/99)：B-ISDN操作维护原理和功能（ITU-TRec0mmendationI.610（02/99）：B-ISDNoperation and maintenance principles and functions)ITU-TQ.2630.1：类型2AAL信令协议（能力集1）(ITU-TRecommendationQ.2630.1(12/99)：\AALtype2signallingprotocol (CapabilitySet1)\)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
执行特定O&MImplementSpecificO&M对UTRAN系统网络设备网元的操作和维护。3.1.2
参数获取通道GettingParameterTunnel传递执行特定“O&M通道”所需参数的消息的通道。此通道参数为VPI=2，VCI=33。3.1.3
操作维护通道O&MTunnel
传送操作维护和IPOA参数更新过程的消息的通道。3.2缩略语
下列缩略语适用于本文件。
ATM Adaptation Layer type 5
ALCAPAccessLinkControlApplicationProtocolATM适配层5
接入链路控制应用协议
HiiKAoNiKAca
YD/T2858.9-2015

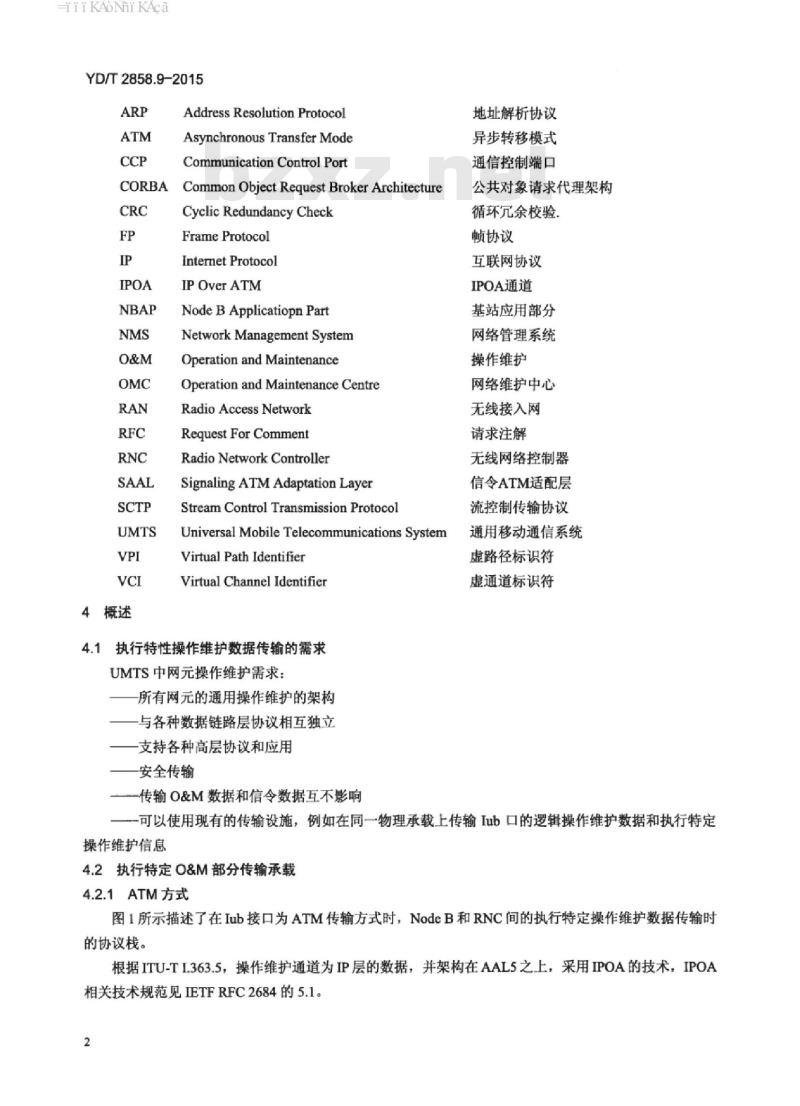

4概述
Address Resolution Protocol
Asynchronous Transfer Mode
Communication Control Port
CommonObjectRequestBrokerArchitectureCyclic Redundancy Check
Frame Protocol
Internet Protocol
IPOverATM
NodeBApplicatiopn Part
Network Management System
Operation and Maintenance
Operation and MaintenanceCentreRadio Access Network
Request For Comment
Radio Network Controller
Signaling ATM Adaptation LayerStream Control Transmission ProtocolUniversalMobileTelecommunicationsSystemVirtual Path Identifier
Virtual Channel Identifier
4.1执行特性操作维护数据传输的需求UMTS中网元操作维护需求：
所有网元的通用操作维护的架构与各种数据链路层协议相互独立一支持各种高层协议和应用
安全传输
一传输O&M数据和信令数据互不影响地址解析协议
异步转移模式
通信控制端口
公共对象请求代理架构
循环九余校验.
顿协议
互联网协议
IPOA通道
基站应用部分
网络管理系统
操作维护
网络维护中心
无线接入网
请求注解
无线网络控制器
信令ATM适配层
流控制传输协议
通用移动通信系统
虚路径标识符
虚通道标识符
一可以使用现有的传输设施，例如在同一物理承载上传输Iub口的逻辑操作维护数据和执行特定操作维护信息
4.2执行特定O&M部分传输承载
4.2.1ATM方式
图1所示描述了在Iub接口为ATM传输方式时，NodeB和RNC间的执行特定操作维护数据传输时的协议栈。
根据ITU-TI.363.5，操作维护通道为IP层的数据，并架构在AAL5之上，采用IPOA的技术，IPOA相关技术规范见IETFRFC2684的5.1。2
HiiKAoNiKAca
4.2.2IP方式
Implementation
SpecificO&M
图1ATM传输模式下执行特定O&M协栈YD/T2858.9-2015
IP传输模式下执行特定O&M协议栈如图2所示，执行特性操作维护的信息采用IP报文封装。Implementation
SpecificO&M
Datalink
Datalink
图2IP传输模式下执行特定O&M协议栈4.3特定O&M通道的网络拓扑
如图3所示，在整个网络拓扑中，NMS作为最上级网管，通过标准的CORBA等协议管理OMC。而OMC可以管理RNC和NodeB。
odeB厂家
OMC厂家4
OMC厂家I
OMC厂家2
OMC厂家3
RNC和NodeB间的
OMC与NodeB特
定操作维护数据
逻轩O&M部
分家4
OMC操作维护数据
OMCRIRNC间操作
维护数据
图3执行特定O&M网络拓扑示意图NodeB家2
NodeBl
HiiKAoNiKAca
YD/T2858.9-2015
RNC作为RAN系统的控制中心，可以连接不同厂家的NodeB，在Iub接口为ATM方式下，RNC具有两个功能，一是执行逻辑操作维护功能，另一功能是在NodeB和OMC之间提供透明传输通道。而在IP方式下，RNC完成对NodeB的逻辑操作维护的功能。5lub接口为ATM方式下，执行特定O&M通道的建立和维护5.1概述www.bzxz.net
5.1.1RNC的路由
对RNC的路由功能说明如图4所示。管理平台
执行特定
O&M专输
执行特定
物理承载
RNC操作维护
图4RNC路由功能示意图
执行特定
O&M传输
执行特定
透辑O&M
物理承载
RNC负责透传OMC和NodeB之间执行特定O&M数据传输：OMC发往某个NodeB的执行特定O&M数据，先发往连接该NodeB的RNC，该RNC再将数据透传给对应的NodeB：
反之，NodeB发往OMC的执行特定O&M数据，先通过IPOA通道发往RNC，RNC再透传给该OMC。
5.1.2RNC和NodeB组网方式
RNC和NodeB的组网方式有如下几种：星形连接，如图5所示：
串形连接，如图6所示：
树形连接，如图7所示：
环形连接，如图8所示。
HiiKAoNiKAca
5.1.3端口的约定
图5星形连接示意图
NodeBi
图6串形连接示意图
树形连接示意图
NodeB1
图8环形连接示意图
NodeBI
NodeB2
NodeB3
YD/T2858.9-2015
NodeB2
NodeB2
NodeB3
NodeB2
端口是逻辑概念，是指承载PVC链路的逻辑实体，这个逻辑实体可以是链路层端口（如IMA）也可以是物理层端口（如STM1）。RNC和第一级NodeB之间可以有多个端口。上级NodeB和下级NodeB之间也可以有多个端口。每个端口可以存在一个默认的参数获取通道（VPI-2，VCI=33）。5
HiiKAoNiKAca
YD/T2858.9-2015
5.2执行特定O&M通道的建立
5.2.1基本流程
基于RNC和NodeB的传输配置一致性的考虑，在RNC的配置中包含NodeB所有PVC的信息，包括NodeB的PVC编号、通道的性质和QoS要求。RNC在收到NodeB从参数获取通道（VPI-2，VCI=33）送来的申请消息后，将该NodeB的所有PVC通道信息包含在响应消息中发给NodeB。NodeB在收到上述配置信息后，建立配置的PVC。PVC的主备用关系，由NodeB和RNC自行确定，RNC可以同时监听多个PVC。这里的备份关系指的是信令通道和操作维护通道的主备关系，业务数据通道的负荷分担关系等。另外，在不同组网情况下，该消息中定义了需要发起申请的NodeB所建立的供其他NodeB所使用的交换通道。
IPOA方案基于以下前提：
-NodeB与RNC之间基于ATM传输：-NodeB与RNC之间已经建立物理连接。IPOA通道建立过程如图9所示。
设置TimerlpoaRespWait
IOAM IP ALLOCATE
REQ(IPOA中请）
3OAM_IP_ALLOCATE
RESPONSE（IPOA中请响应）
4 TimerlpoaRespWait停止
配置IPOA
5OAMIPALLOCATE
RESULTREPORT
（IPOA中请结果上报）
6OAM_PVC_ALLOCATE
REQ(PVC中请）
设置TimerPvcRespWait
8OAMPVCALLOCATE
RESPONSE（PVC中请响应）
9TimerPvcRespWait停正配
置PVC
10 OAM_PVC_ALLOCATE
RESULT REPORT
（PVC中请结果上报）
2Allocate IPOA IP
7Allocate PVC
图9lub接口为ATM方式下执行特定操作维护通道建立流程说明：
HiiKAoNiKAca
YD/T2858.9-2015
NodeB选择一个端口，并在对应参数获取通道发起IPOA申请，设置定时器（TimerlpoaRespWait），如果超时没有收到RNC回应IPOA申请响应消息，则需要重发IPOA申请消息。或者虽然收到IPOA申请响应消息但对本NodeB的参数配置失败，则也需要重发IPOA申请消息。等待RNC的ATM方式配置响应的定时器（TimerlpoaRespWait）取值区间为1-30S,默认取值为5S，重发次数(NumlpoaRespWait)区间为1-65535次，默认为3次。一RNC从对应端口和PVC收到NodeB的IPOA申请消息后，进行EID比对，并下发申请响应消息。
RNC验证正确后，从规划数据中查找出该NodeB对应的参数，从而查找该NodeB对应的IP、NodeB对应的OMC的IP地址以及NodeB的ID，在IPOA申请响应消息中发送给NodeB。一NodeB在收到RNC的IPOA申请响应消息后，停止定时器（TimerIpoaRespWait），依据消息中的NodeB的IP地址，OMC的IP地址、RNC侧IPOA的IP地址等信息，与OMC建立连接如果NodeB配置失败，NodeB将申请结果上报，且NodeB重发IPOA申请消息。如果NodeB的定时器超时，重发IPOA申请消息。如果NodeB的重发次数超过限定的数值（NumlpoaRespWait），NodeB将在其他的端口的参数获取通道上重新发起IPOA申请。
如果NodeB配置成功，则在参数获取通道（VPI=2，VCI=33）向RNC上报IPOA申请结果上报消息，且其中的Result字段为0表明成功。-NodeB发起PVC申请消息，设置等待定时器（TimerPvcRespWait）。定时器（TimerPvcRespWait）取值区间为1-30S，默认取值为5S，重发次数(NumPvcRespWait)区间为1-65535次，默认为3次。RNC将该NodeB的PVC参数发给NodeB，包括：·本NodeB在各端口上需要建立的执行特性操作维护通道、信令通道、业务通道的参数：注：为了节省带宽，RNC配置的操作维护通道通道可以就是参数获取通道。NodeB需要为下级NodeB建立的各端口上的交换PVC参数。NodeB在收到响应后，定时器（TimerPvcRespWait）停止，配置操作维护通道，信令通道、业务通道以及为下级NodeB建立的交换列表，然后上报RNC配置结果。·如果NodeB配置失败，NodeB将申请结果上报，且NodeB重发PVC申请消息。·如果NodeB的定时器超时，重发PVC申请消息，如果NodeB的重发次数超过限定的数值（NumPvcRespWait），NodeB在其他的端口的参数获取通道上重新发起IPOA申请。·如NodeB配置成功，则在参数获取通道（VPI=2，VCI=33）向RNC上报PVC申请结果上报消息，且其中的Result字段为0表明成功。一一NodeB在启动成功的情况下，针对配置的每个IPOA通道发起IPOA专用通道的监测，其过程和消息定义见5.3内容。
5.2.2NodeB级联情况下的补充说明针对NodeB的级联情况，逐一说明在参数获取通道（VPI=2，VCI=33）上进行消息交互的过程：如图10所示，3个NodeB可以同时向RNC在参数获取通道（VPI=2，VCI=33）发送IPOA申请消息，NodeB之间没有任何关联。一如图11所示，串行连接，按步骤如下：7
YD/T2858.9-2015
·NodeBI建立参数获取通道（VPI=2，VCI=33），并发送IPOA申请消息。此时的情况如图10所示，NodeB2也会发送IPOA申请消息到NodeB1，NodeBI无该消息的转发方式信息，直接丢弃，因此NodeB2处于不断的尝试建链的过程中。2.33物用端nINodeBI的缺rIPOA233RNC
NodeBI
图10串行连接方式-
物用端口3NodeB2的缺省IPOA2.33NodeB2
·NodeBI接收RNC的IPOA申请响应消息，设置RNC配置过来的PVC链路信息，RNC发送的PVC链路信息中应当包括NodeB2的PVC交换信息。NodeBI回应IPOA申请结果消息给RNC，可以出于节省带宽的考虑，RNC配置给NodeB的操作维护通道就是参数获取通道。如图11所示，图中的VPI和VCI只是举例说明。
物理端口NodeBI的IPOA
NodeB1
151+物理端INodeB2的IPOA透传通道+交换（1.51：2.33）—物用端3NodeB2的IPOA图11串行连接方式二
，也可以出于备份链路的考虑，在不同的物理端口配置多条IPOA链路，如图12所示。23
物理端HINodeBI的IPOA-
物理端口2NodeBI的备份IPOA-
物用瑞UINodcB2的IPOA
物理端山2NodeB2的IPOA
NodeB1
交换（1.51:2.33）
交换（1.52：1.62）
+物理端「13NodeB2的缺省IPOA+23
图12多条备份链路方式
NodeB2
NodeB2
当NodeB1正确的配置了NodeB2到RNC的PVC交换后，此时NodeB2从参数获取通道（2,33）发送IPOA申请到NodeB1，NodeB1查找PVC交换，把NodeB2的IPOA申请消息通过PVC（1，51）转发到RNC，RNC从PVC（1，51）发送IPOA申请响应消息给NodeBI，NodeB1查找PVC交换，把该消息通过（2，33）转发给NodeB2，NodeB2设置PVC配置参数，此时的PVC配置如图13所示。2.334
物理端口NodeBI的IPOA
物理端口2NodeBI的备份IPOA
物理端口INodeB2的IPOA
物理瑞口2NodeB2的备份IPOA-
NodeBI
交换（1.512.33）
交换（1.52：1.62）
物理端口3NodeB2的IPOA
物理端14NodeB2的备份IPOA
图13多条备份链路方式二
NodeB2
图7与图12的过程基本一致，不同之处是图7中NodeB2和NodeB3可同时在缺省PVC上与8
RNC进行消息交互
YD/T2858.9-2015
如图13所示，NodeB1和NodeB2可同时启动IPOA申请过程，建立参数获取通道（VPI=2，VCI=33），在参数获取通道（VPI=2，VCI=33）向RNC发送IPOA申请消息并等待RNC的IPOA申请响应消息。如果某一个NodeB（NodeB1）先配置好了PVC，那么另一个NodeB（NodeB2）也可在对方（NodeB1）已经获取到PVC交换信息时，通过此NodeB（NodeB1）的PVC交换转发建立与RNC的IPOA通道。
5.2.3消息定义
5.2.3.1IPOA申请消息
消息名称：OAMIPALLOCATEREQ
消息方向：NodeB→RNC。
消息作用：当NodeB启动，或IPOA故障后需要重新申请时，从每个上联端口的缺省通道分别向RNC发送该消息。
物理通道：参数获取通道（VPI=2，VCI-33）。消息形式：UDP广播包，目标地址为广播地址，源地址为全零，目标Socket端口地址2350，源Socket端口地址2350。
消息内容：见表1。
表1IPOA申请消息内容
字段名称
Message_Type
字段长度
(byte)
NodeB_Equipment_D
NodeB_Support_IpVer
Configuration Mode
Reserved
5.2.3.2IPOA申请响应消息
消息类型
本NodeB的设备标识
本NodeB支持的IP协议版本
数据类型
unsigned char
byte序列
unsigned char
配置模式。指示NodeB请求由
RNC配置NodeB相关Iub逻辑通
道配置还是LMT/OMC-B配置
保留字段，以备将来扩展用
消息名称：OAMIPALLOCATERSP。消息方向：RNC→NodeB。
Byte序列
取值说明
运营商自定义，其中全
OXFF表示无效
0:IPV4
1:IPV6
其他值：将来扩展使用
O：RNC配置
1：网管配置
消息作用：RNC从某端口收到NodeB的IPOA申请消息后，从规划数据中查找出该端口对应的NodeB的参数，并向该NodeB回该消息。物理通道：参数获取通道（VPI=2，VCI=33）。消息形式：UDP广播包。目标地址为广播地址，源地址为RNC侧IPOA的IP地址，目标Socket端口地址2350，源Socket端口地址2350。消息内容：见表2。
