【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网多载波高速分组接入 lub 接口技术要求 第8部分:专用传输信道数据流的用户平面协议

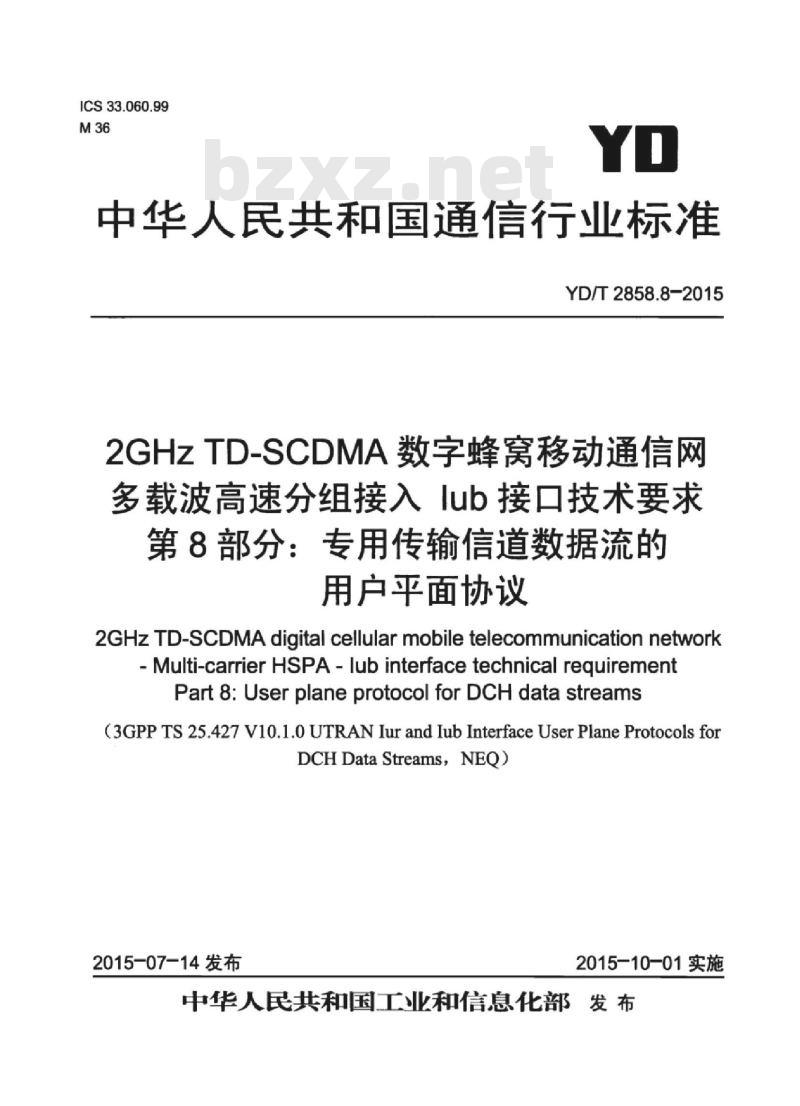

ICS33.060.99
中华人民共和国通信行业标准
YD/T2858.8-2015
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求第8部分：专用传输信道数据流的用户平面协议
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetworkMulti-carrierHsPA-lubinterfacetechnicalreguirementPart 8: User plane protocol for DCH data streams(3GPPTS25.427V10.1.0UTRANIurandIubInterfaceUserPlaneProtocolsfoDCHDataStreams，NEQ
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言

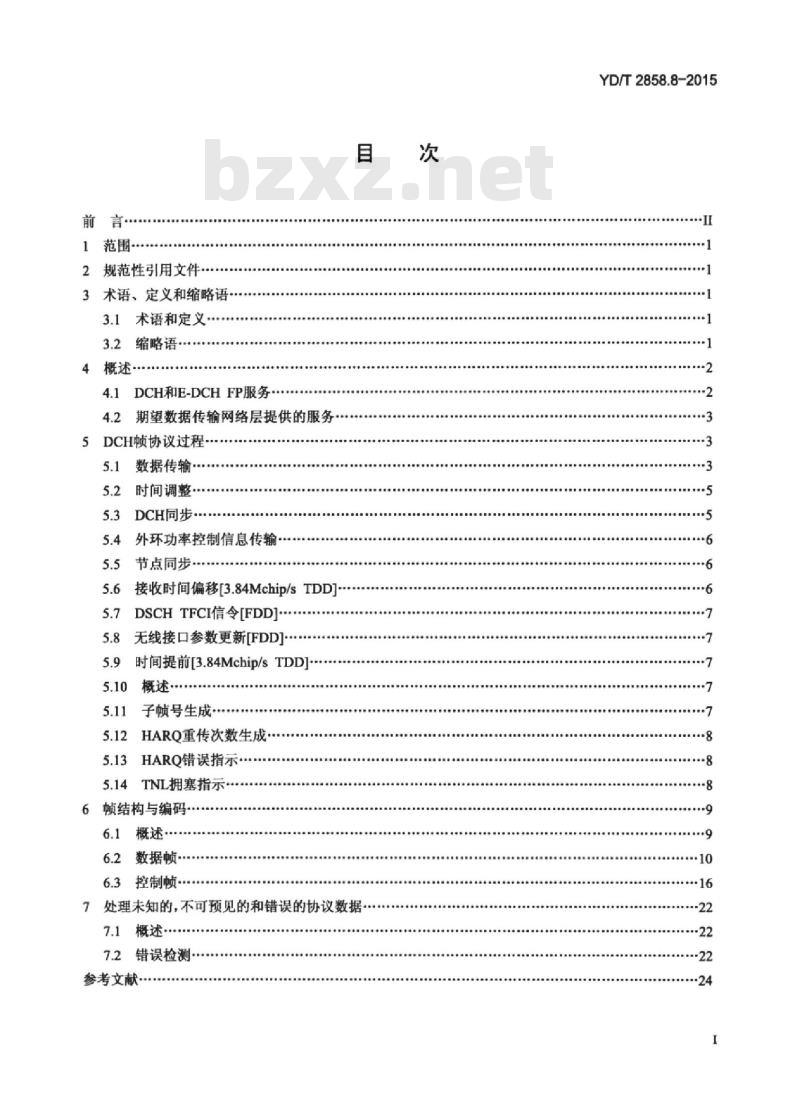

1范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4概述
4.1DCH和E-DCHFP服务
4.2期望数据传输网络层提供的服务·5DCH顿协议过程-
5.1数据传输.
时间调整·
5.3DCH同步..
5.4外环功率控制信息传输
5.5节点同步
5.6接收时间偏移[3.84Mchip/sTDD]5.7DSCHTFCI信令[FDD]]
5.8无线接口参数更新[FDD]
5.9时间提前[3.84Mchip/sTDD]
概述·
子顿号生成
5.12HARQ重传次数生成·
5.13HARQ错误指示
5.14TNL拥塞指示
6顿结构与编码
6.2数据顿
6.3控制顿-
7处理未知的，不可预见的和错误的协议数据7.1概述
7.2错误检测-
参考文献
YD/T2858.8-2015
YD/T2858.8-2015

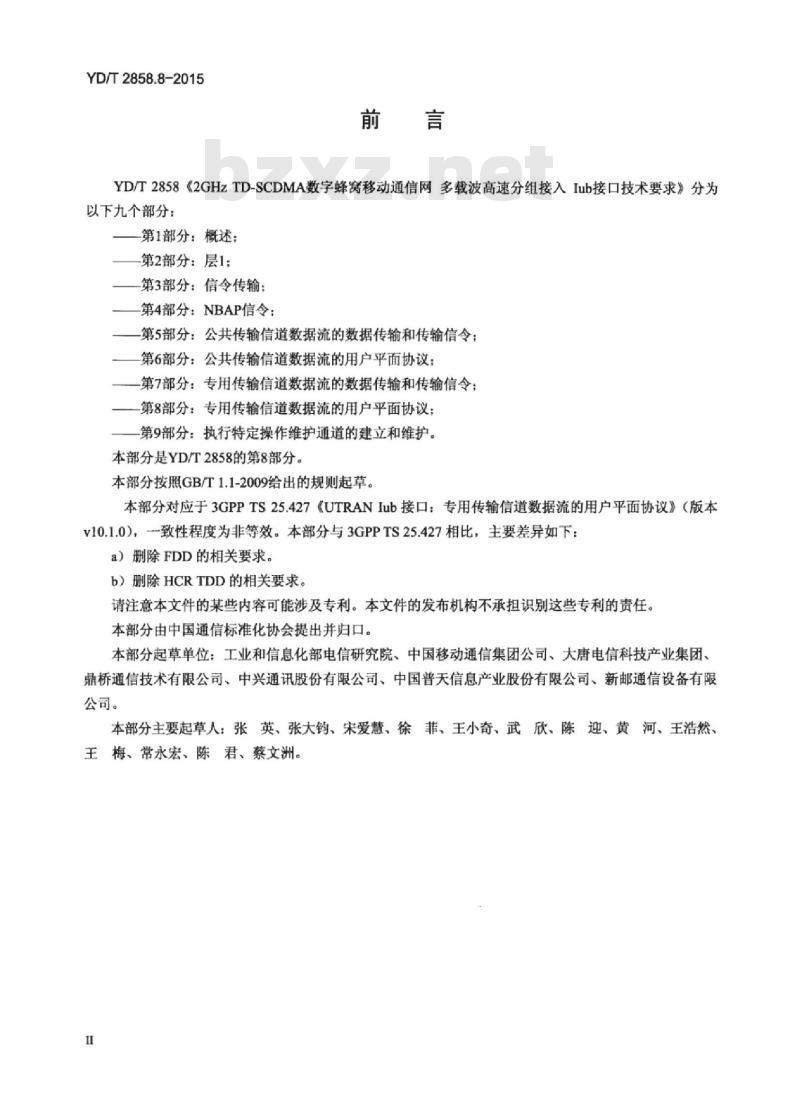

YD/T2858《2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求》分为以下九个部分：
第1部分：概述；
第2部分：层1：
第3部分：信令传输：
第4部分：NBAP信令：
第5部分：公共传输信道数据流的数据传输和传输信令：第6部分：公共传输信道数据流的用户平面协议：第7部分：专用传输信道数据流的数据传输和传输信令：一第8部分：专用传输信道数据流的用户平面协议：第9部分：执行特定操作维护通道的建立和维护。本部分是YD/T2858的第8部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.427《UTRANIub接口：专用传输信道数据流的用户平面协议》（版本v10.1.0），致性程度为非等效。本部分与3GPPTS25.427相比，主要差异如下：a）删除FDD的相关要求。
b）删除HCRTDD的相关要求。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、大唐电信科技产业集团、鼎桥通信技术有限公司、中兴通讯股份有限公司、中国普天信息产业股份有限公司、新邮通信设备有限公司。
本部分主要起草人：张英、张大钧、宋爱慧、徐菲、王小奇、武欣、陈迎、黄河、王浩然、王梅、常永宏、陈君、蔡文洲。I
HiiKAoNiKAca

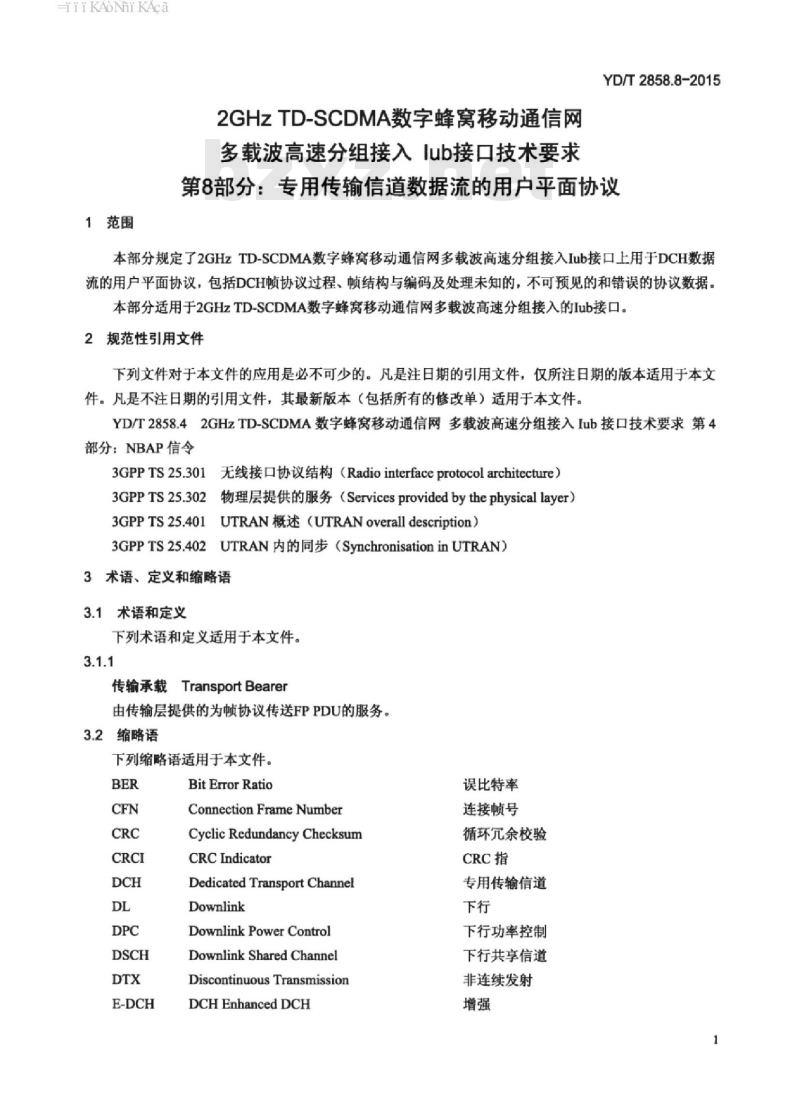

1范围
2GHZTD-SCDMA数字蜂窝移动通信网多载波高速分组接入lub接口技术要求YD/T2858.8-2015
第8部分：专用传输信道数据流的用户平面协议本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口上用于DCH数据流的用户平面协议，包括DCH顿协议过程、顿结构与编码及处理未知的，不可预见的和错误的协议数据本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入的Iub接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2858.42GHzTD-SCDMA数字蜂窝移动通信网多载波高速分组接入Iub接口技术要求第4部分：NBAP信令
3GPPTS25.301无线接口协议结构（Radiointerfaceprotocolarchitecture）3GPPTS25.302物理层提供的服务（Servicesprovidedbythephysicallayer）3GPPTS25.401UTRAN概述（UTRANoveralldescription）3GPPTS25.402UTRAN内的同步（SynchronisationinUTRAN）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
传输承载TransportBearer
由传输层提供的为帧协议传送FPPDU的服务。3.2缩略语
下列缩略语适用于本文件。
Bit Error Ratio
ConnectionFrameNumber
CyclicRedundancyChecksum
CRC Indicator
Dedicated Transport Channel
Downlink
Downlink Power Control
Downlink Shared Channel
Discontinuous Transmission
DCHEnhancedDCH
误比特率
连接帧号
循环穴余校验
CRC指
专用传输信道
下行功率控制
下行共享信道
非连续发射
HiiKANiKAca
YD/T2858.8-2015

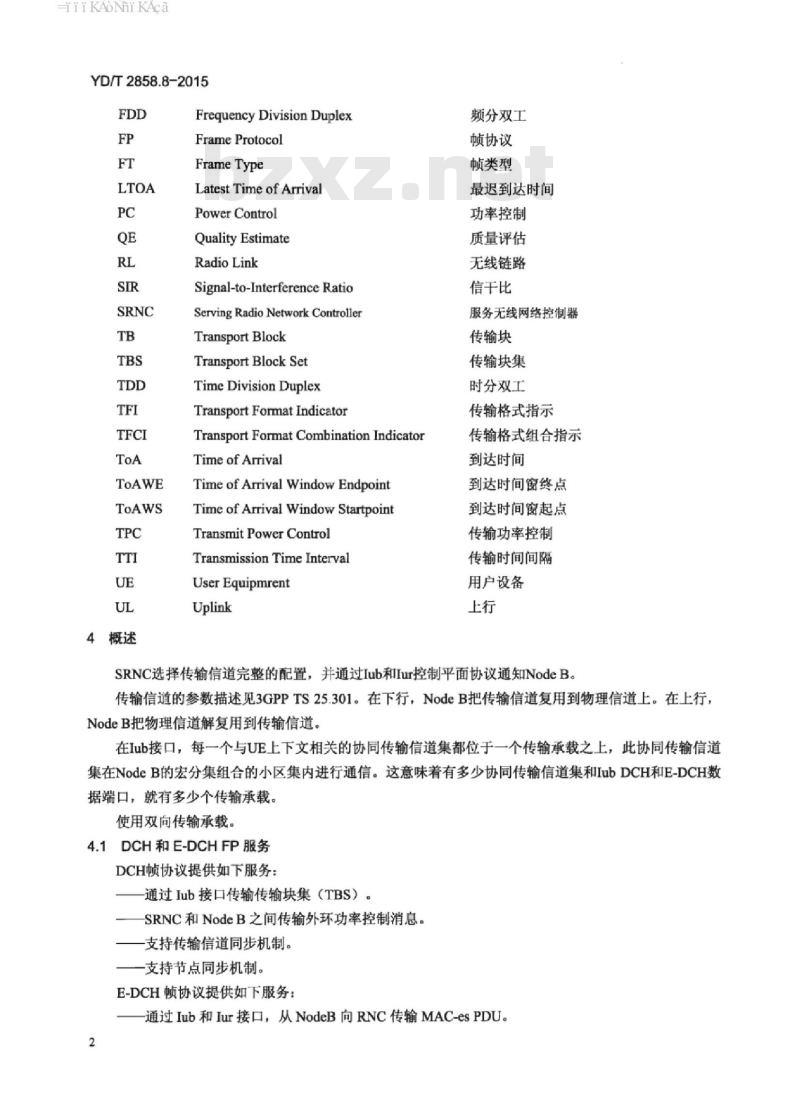

4概述
Frequency Division Duplex
Frame Protocol
FrameType
Latest Time of Arrival
Power Control
QualityEstimate
Radio Link
Signal-to-Interference RatioServing Radio Network CoritrollerTransport Block
Transport Block Set
Time Division Duplex
Transport Format Indicator
TransportFormatCombination IndicatorTime of Arrival
TimeofArrivalWindowEndpoint
Time of Arrival Window StartpointTransmit Power Control
Transmission Time Interval
User Equipmrent
Uplink
频分双工
顿协议
帧类型
最迟到达时间
功率控制
质量评估
无线链路
信干比
服务无线网络控制器
传输块
传输块集
时分双工
传输格式指示
传输格式组合指示
到达时间
到达时间窗终点
到达时间窗起点
传输功率控制
传输时间间隔
用户设备
SRNC选择传输信道完整的配置，并通过Iub和Iur控制平面协议通知NodeB。传输信道的参数描述见3GPPTS25.301。在下行，NodeB把传输信道复用到物理信道上。在上行，NodeB把物理信道解复用到传输信道。在Iub接口，每一个与UE上下文相关的协同传输信道集都位于一个传输承载之上，此协同传输信道集在NodeB的宏分集组合的小区集内进行通信。这意味着有多少协同传输信道集和IubDCH和E-DCH数据端口，就有多少个传输承载
使用双向传输承载。
4.1DCH和E-DCHFP服务
DCH顿协议提供如下服务：
通过Iub接口传输传输块集（TBS）：SRNC和NodeB之间传输外环功率控制消息。一支持传输信道同步机制。
支持节点同步机制。
E-DCH帧协议提供如下服务：
通过Iub和Iur接口，从NodeB向RNC传输MAC-esPDU。2
HiiKAoNiKAca
SRNC和NodeB之间传输外环功率控制消息。通过Iub和Iur接口，从SRNC向NodeB传输网络拥塞指示。在SRNC和NodeB间传输HARQ信息。一支持时间调整机制。
4.2期望数据传输网络层提供的服务期望传输层提供的服务：
FPPDU的传送。
YD/T2858.8-2015
不要求顺序传输，然而时常发生的非顺序传输可能会影响性能，所以应尽可能避免。5DCH顿协议过程
5.1数据传输
当有数据传输时，每个传输时间间隔（TTI），下行DCH数据顿从SRNC传送到NodeB：上行DCH/E-DCH数据帧从NodeB传送到SRNC。如有必要，可采用一个错误检测机制来保证数据的传输。用户数据是否采用错误检测在传输信道建立时声明指定。
5.1.1DCH上行
如图1所示，上行传输有两种模式：正常模式和静默模式。SRNC在建立传输承载时选择传输模式并通过相应的控制平面过程通知NodeB。在正常模式下，不论DCH传输块的数目的多少，NodeB都将为协同DCHs集中所有的DCHs向RNC发送一个ULDataFrame。
一在静默模式并且传输承载上只有一个传输信道的情况下，当在一个TTI中NodeB收到这条传输信道TFI指示为\numberofTBequaltoO\时，NodeB将不向RNC发送ULDataFrame在静款模式及协同DCHs情况下，当NodeB收到协同DCHs集中所有的DCHs的TFI指示都为“numberofTBequaltoO时，NodeB将不向RNC发送数据顿。一在任何TTI内，如果NodeB的层一发起CPHY-Out-of-Sync-IND原语，NodeB将不向SRNC发送上行数据顿。
当NodeB收到非法的TFCI时，不向SRNC发送数据顿。NodeB
ULDATAFRAME
图1上行数据传输过程
5.1.2E-DCH上行
如图2所示，NodeB把收到的MAC-ePDU分解到不同的MAC-d流，使用E-DCHULDATAFRAME把这个MAC-d流数据通过各自的传输承载发送到RNC。只使用安静模式，也就是只有成功收到净荷数据，才使用E-DCHULDATAFRAME发送E-DCH用户层净荷（user-planepayload）。3
HiiKAoNiKAca
YD/T2858.83-2015
当采用多载波E-DCH传输时，E-DCH净荷数据的传输可以采用两种传输承载模式：独立Iub传输承载模式和E-DCH上行复用模式。传输承载模式在无线链路建立时由SRNC选择并控制面过程通知NodeB。在独立Iub传输承载模式下，NodeB应将不同载频上接收到的属于一个MAC-d流的数据在各载波对应的独立的传输承载上进行传输，通过E-DCH上行数据顿类型2（MAC-i）发送给RNC。在E-DCH上行复用模式下，基站应将所有载频上收到的一个MAC-d流的数据复用到一个传输承载上，通过E-DCH上行数据顺类型2（MAC-i）发送给RNC。NodeB
ULDATA FRAME
图2上行数据传输过程
5.1.3下行
下行数据传输过程如图3所示。
LDATAFRAME
图3下行数据传输过程
只要在一个传输承载上收到至少一个DLDATAFRAME在LTOA（见3GPPTS25.402）之前到达NodeB将认为该传输承载是同步的。当为某条无线链路（RL）的CCTrCH上的下行数据帧建立的所有传输承载都同步后，NodeB将认为这个无线链路（RL）的下行用户平面已经同步。一旦同步，只要无线链路存在，即使增加（见5.10.2）、替代（见5.10.1）或删除传输承载，NodeB都将认为这个无线链路的下行用户平面保持同步。当一条无线链路通过无线链路增加过程建立并与另一条被认为是下行用户平面已经同步的无线链路组合时，NodeB将认为这个新建立的无线链路的下行用户平面也是同步的。在下行用户平面同步前，NodeB在下行DPCH上传送specialbursts（见3GPPTS25.224）。当下行用户平面同步后，如果在一个TTI内NodeB没有收到有效的DLDataFrame，NodeB将认为此TTI内该传输信道无数据传输，并且根据下列情况执行：一对于分配给UE的任何传输信道，如果NodeB没有收到有效的下行数据帧，它将会认为是DTX，并传送specialbursts（参见3GPPTS25.224）。一如果NodeB知道某条传输信道对应于O比特的TFI值时，则这个TFI值被采用。如果TFS包含对应于“TB长为0比特”的TFI和对应于“TB个数为0”的TFI时，NodeB将认为TFI对应于“TB个数为0”。当不同传输信道的TFI组合生成的TFCI有效时，数据将在Uu接口上传送。-如果NodeB不知道某条传输信道对应于o比特的TFI值，或对应于o比特时的TFI与其他TFI的组合结果是一个不可知的TFI组合时，将采用以下段落所描述的处理方法。4
HiiKAoNi KAca
YD/T2858.8-2015
对于每个无线顿，NodeB将根据复用到该CCTrCH上的DCH数据顿的TFI来构造TFCI，并做相应的安排。如果NodeB收到一个未知的DCH下行数据帧组合，它将采用DTX，也就是说，挂起对应的DPCH的传输。
5.2时间调整
时间调整用来保持DCH数据流在下行方向的同步，也就是保证NodeB在适当的时间收到下行顺，从而使得该数据能够在无线接口上正常传送。SRNC在所有的DCH下行数据顿中包含连接顿号CFN。如果DL数据顿在NodeB定义的到达窗口外到达，NodeB将发起包含测量到的对应于该下行数据帧的ToA以及CFN的TIMINGADJUSTMENT控制顿。如图4所示。NodeB
TIMING ADJUSTMENT
图4时间调整过程
到达窗口和到达时间定义如下：到达时间窗终点（ToAWE)：ToAWE表示一个时间点，下行数据应在该时间点之前（通过Iub）到达NodeB。ToAWE定义为“最后时间点”前的毫秒数，“最后时间点”是考虑了NodeB的内部时延后，NodeB对指定CFN的下行传输能够处理的最后时间。ToAWE由控制平面设置。如果数据在ToAWE之前没有到达，NodeB将发送一个时间调整控制顿。一到达时间窗起点（ToAWS)：ToAWS表示一个时间点，下行数据应在该时间点后（通过Iub）到达NodeB。ToAWS定义为ToAWE之前一段时间的毫秒数。ToAWS由控制平面设置。如果数据在ToAWS之前到达，NodeB将发送一个时间调整控制顿。到达时间点ToA）：ToA是到达时间窗终点（ToAWE）和指定CFN的下行顿实际到达时间的差值。ToA为正值表示该帧是在ToAWE之前接收到的，ToA为负值表示该顿是在ToAWE之后接收到的。
时间调整的一般描述见3GPPTS25.402。5.3DCH同步
DCH同步过程用来获取或恢复DCH数据流在下行方向上的同步。为了维持Iub传输承载的同步，同步过程始终是激活的。
同步过程由SRNC发起，SRNC向NodeB发送一个DLSYNCHRONISATION控制帧，消息中指定了目标CFN。
当收到DLSYNCHRONISATION控制后，NodeB应立即以ULSYNCHRONISATION控制帧响应，消息中应包含DLSYNCHRONISATION控制顿的ToA以及DLSYNCHRONISATION控制帧中指示的CFN。
即使NodeB在到达窗口内收到DLSYNCHRONISATION控制顿，ULSYNCHRONISATION控制顿也将被发送。如图5所示。
HiiKAoiKAca
YD/T2858.8-2015
5.4外环功率控制信息传输
DL SYNCHRONISATION
UL SYNCHRONISATION
图5DCH同步过程
基于上行数据中的CRCI值和质量评估，SRNC修改上行内环功率控制所使用的目标SIR值，此值包含在外环功率控制帧中发送到NodeB。在接收到外环功率控制顿之后，NodeB将立即更新用于内环功率控制中的目标SIR值，此内环功控的目标SIR值是针对相关上行DCHs的CCTrCH的。外环功率控制顿可以通过任何专属于某个UE的传输承载发送。对于承载DCH的多个CCTrCH，外环功率控制顿能够通过需要调整上行目标SIR值的CCTrCH中的任何一个DCH的传输承载来传输。如图6所示。NodeB
OUTERLOOPPC
图6外环功率控制信息传输过程免费标准bzxz.net
5.5节点同步
SRNC通过节点同步过程获得NodeB的时间信息。这个过程由SRNC向NodeB发送包含T1参数的DLNODESYCHRONIZATION控制顿发起当收到DLNODESYCHRONIZATION控制顿，NodeB将立即以ULNODESYCHRONIZATION控制响应，在上行节点同步控制顿中包含T2、T3以及在DLNODESYCHRONIZATION控制帧中指定的T1。如图7所示。
T1、T2、T3参数定义如下：
TI：RNC特定顿号（RFN，指示RNC通过SAP将下行节点同步控制顺发送到传输层的时间。T2：NodeB特定顿号(BFN)，指示NodeB通过SAP从传输层收到下行节点同步控制帧的时间。T3：NodeB特定顿号(BFN)，指示NodeB通过SAP将上行节点同步控制顿发送到传输层的时间。节点同步过程的一般描述见3GPPTS25.401。NodeB
DL NODE SYNCHRONISATION
ULNODESYNCHRONISATION
图7节点同步过程
5.6接收时间偏移[3.84Mchip/sTDD]空。
D本部分只规定了1.28Mchip/sTDD的内容，为方便使用者将本部分与3GPPTS25.427对照，3GPPTS25.427中未在本部分里频定的内容保留章节号，内容填“空”。下文均同此例。6
iiiKAoiKAca
5.7DSCHTFCI信令[FDD]
5.8无线接口参数更新[FDD]
5.9时间提前[3.84Mchip/sTDD]
5.10概述
5.10.1传输承载的替代
YD/T2858.8-2015
正如NBAP中描述的，传输承载替代可以通过同步无线链路重配置准备过程结合同步无线链路重配置提交过程来实现，或者通过异步无线链路重配置过程来实现。不管采用哪种过程，都需要采用如下几个步骤：
a）建立新的传输承载，此后并行存在两个传输承载；b）传输信道切换到新的传输承载：c）释放旧传输承载。
在步骤a）中，通信过程在旧的传输承载上进行，同时，NodeB在新的传输承载上应支持下行数据、DCH同步过程（见5.3）和时间调整过程（见5.2），这使得SRNC能决定新的传输承载上的时间。新的传输承载上的下行数据顿不能在同步无线链路重配置提交消息中指示的CFN之前在DLDPCH上发送。至于步骤b），同步重配置和异步重配置过程中切换的时机选择是不一样的：一一当采用同步重配置过程时，上/下行数据顿应当从同步无线链路重配置提交消息指示的CFN之后开始在新传输承载上发送：
一当采用异步重配置过程时，NodeB应当从新的传输承载同步（比如，在LTOA（见3GPPTS25.433）之前收到下行数据慎）的那个CFN开始在新的传输承载上发送上行数据顿。不管采用哪种方式，从该CFN开始，NodeB应当在新的传输承载上支持所有的DCH顿协议过程，不再要求旧的传输承载支持DCH顿协议过程。最后，通过步骤c），释放旧的传输承载。5.10.2传输信道的增加
正如NBAP中描述的，传输信道的增加可以通过同步无线链路重配置准备过程结合同步无线链路重配置提交过程来实现，或者通过异步无线链路重配置过程来实现。当采用同步无线链路重配置准备过程时，不管是在同步无线链路重配置提交过程指示的CFN之前还是之后，NodeB都应当支持新的传输承载上的下行数据顿、DCH同步过程（见5.3）和时间调整过程（见5.2），这使得SRNC能决定新的传输承载上的时间。新的传输承载上的下行数据顿不能在同步无线链路重配置提交消息中指示的CFN之前在DLDPCH上发送。从该CFN开始，NodeB应当在新的传输承载上支持所有的DCH顿协议过程。
当采用异步无线链路重配置过程时，一旦建立了新的传输承载，NodeB就应当支持所有的数据顿和控制顿。
5.11子顿号生成
E-DCH数据帧中的CFN和SubframeNumberIE反应了E-DCH数据顿中的净荷在Uu口正确接收的CFN和子顿号，对应于HARQ进程正确译码了数据的CFN和子帧。子顿号设置为(0～1)。7
YD/T2858.8-2015
5.12HARQ重传次数生成
当正确译码了Uu口接收的E-DCH净荷，NodeB将在NumberofHARQRetransmissionsIE插入如下所示的值：
如果最后一次HARQ重传的RSN值为O或1，NodeB在NumberofHARORetransmissionsIE插入此RSN值。
-如果最后一次HARQ重传的RSN值为2或3，NodeB将计算实际的重传次数，并且插入NumberofHARQRetransmissionsIE。如果实际重传次数无法计算，NodeB将把15插入NumberofHARQRetransmissionsIE，用来指示重传次数未知。如果没有正确译码E-DCH净荷，NodeB需要根据5.13描述，指示HARO错误，5.13HARQ错误指示
如果没有正确译码E-DCH净荷并且在下列条件下，NodeB将向SRNC发送HARQ错误指示。如果任一个下列条件满足，NodeB将向SRNC发送HARQ错误指示：个HARQ进程中的MAC-ePDU没有正确译码，并且RSN和HARQ进程ID指示这个HARQ进程收到一个新的MAC-ePDU传输。并且已经发生的HARQ重传次数大于或等于给UE配置的所有MAC-d流的最大HARQ重传次数中的最小值。一个HARQ进程中的MAC-ePDU没有正确译码，并且重传次数达到了所有MAC-d流的最大HARQ重传次数中的最大值。如果HARQ相关的RSN值不能正确解码，也认为重传次数达到了最大。个HARQ进程中的MAC-ePDU没有正确译码，此时UE发去MAC-eRESET过程。NodeB通过上层知道UE发起MAC-eRESET的时间。HARQ错误指示只能在一个传输承载上发送。NodeB可以选择与UE相关的任何一个传输承载发送HARQ错误指示。
按照如下描述设置用户数据顿的HARQ错误指示值：CFN和SubframeNumberIE值为检测到错误的时间。-NumberofMAC-esPDUsIE设置为O，此时消息头部没有DDI和NIE，在NumberofMAC-esPDUsIE后填充4bit来使字节对齐。HARQ错误对应的数据恢的净荷部分没有MAC-esPDUsIE。NumberofHARRetransmissionsIE设置为检测到错误时的HARQ重传次数。计算方法与5.12中描述的正确译码时的方法一样。5.14TNL拥塞指示
此过程用于SRNC通知NodeB，对于一个承载E-DCHMAC-d流的传输承载，在Iub/lur接口上检测到的传输网络拥塞情况。如图8所示。NodeB
TNL CONGESTION INDICATION
图8TNL拥塞指示过程
当收到TNLCONGESTIONINDICATION控制顿，NodeB将减少Iub接口的bit速率。8
YD/T2858.8-2015
如果TNLCONGESTIONINDICATION控制顿指示\TNLCongestion-detectedbyframeloss”，或者TNLCONGESTIONINDICATION控制顿指示TNLCongestion-detectedbydelaybuild-up\，NodeB至少要减少收到拥塞指示控制帧的MAC-d流的bit速率。如果TNLCONGESTIONINDICATION控制顿指示\NoTNLCongestion”，NodeB逐步回到正常操作。6顿结构与编码
6.1概述
DCHFP帧由顿头和净荷部分组成。图9所示描述了帧结构。顿头
图9顿协议PDU的一般结构
帧头包含CRC校验和，顿类型字段，以及与帧类型相关的信息。有两种DCHFP顿，通过顿类型字段（FTIE）区分：-DCH数据顿：
DCH控制顿。
上行方向还有E-DCH数据帧（由信令指示）：-E-DCH数据顿。
数据帧的净荷部分包括无线接口用户数据，在某个传输时间间隔（只适用于上行）内传输块和无线接口物理信道的质量信息以及可选的CRC段。控制顿的净荷部分包含和传输承载以及无线接口物理信道相关的命令和测量报告，这些内容不与特定的无线接口用户数据直接关联。6.1.1编码的一般原则
顿结构如图10所示。
Field1
Field3
Field3(cont)
Field2
Field4
Spare Extension
字节1
字节2
字节3
图10用于定义顿结构的示例
除非另外说明，对于由多个比特组成的字段，其最高有效比特应放在高比特位（如图10所示）。另外，如果一个字段（field）跨越几个字节，最高有效比特应位于低位字节（如图10所示）。在Iub接口，帧将从最低字节开始传送。在每个字节内，又是从最高位（第7比特位）开始传送，参数由给定的值的范围和步长（如果步长不是1的话）确定。编码如下（除非特殊说明）：一无符号数使用二进制编码；
有符号数使用二进制补码编码。“空闲\位应在发送方置零，在接收方被忽略。备用扩展（SpareExtensionIE）指示在将来以后向兼容方式添加的新正的位置。备用扩展字段在发送方不使用，在接收方被忽略。9
