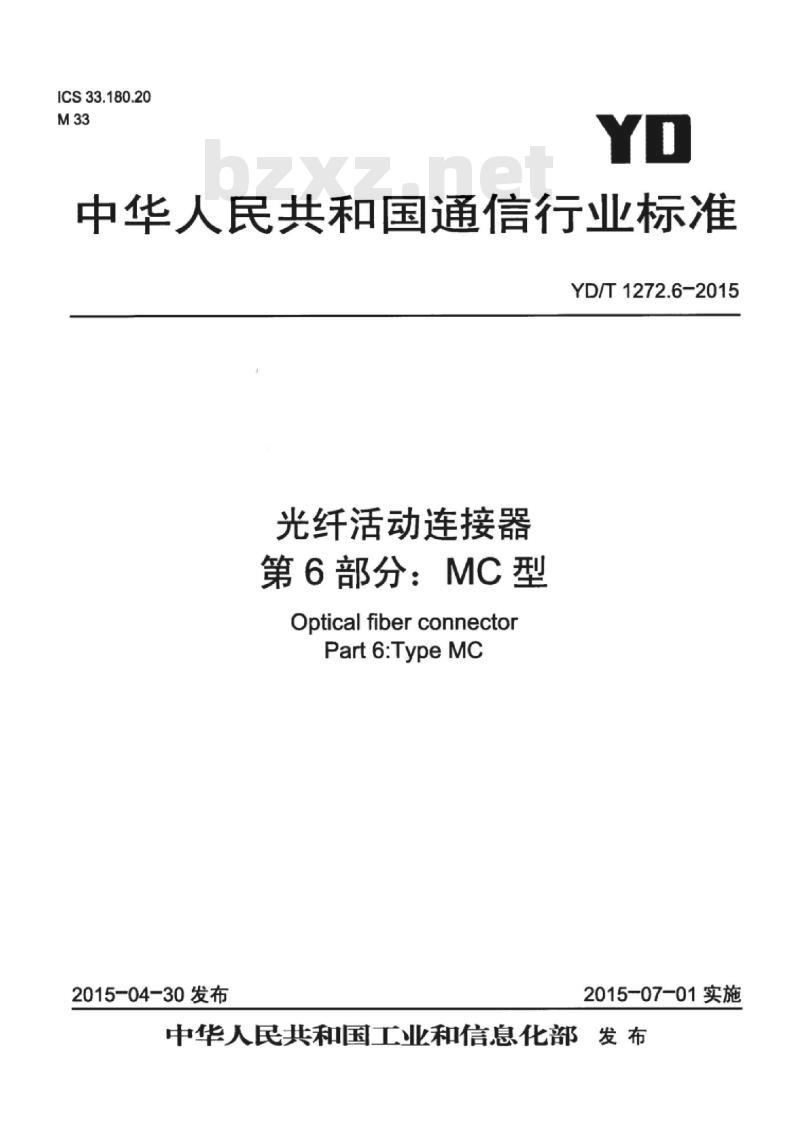

【YD通讯标准】 光纤活动连接器 第6部分: MC 型

ICS33.180.20
中华人民共和国通信行业标准
YD/T1272.6-2015
光纤活动连接器
第6部分：MC型
Opticalfiberconnector
Part6:TypeMC
2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前言·

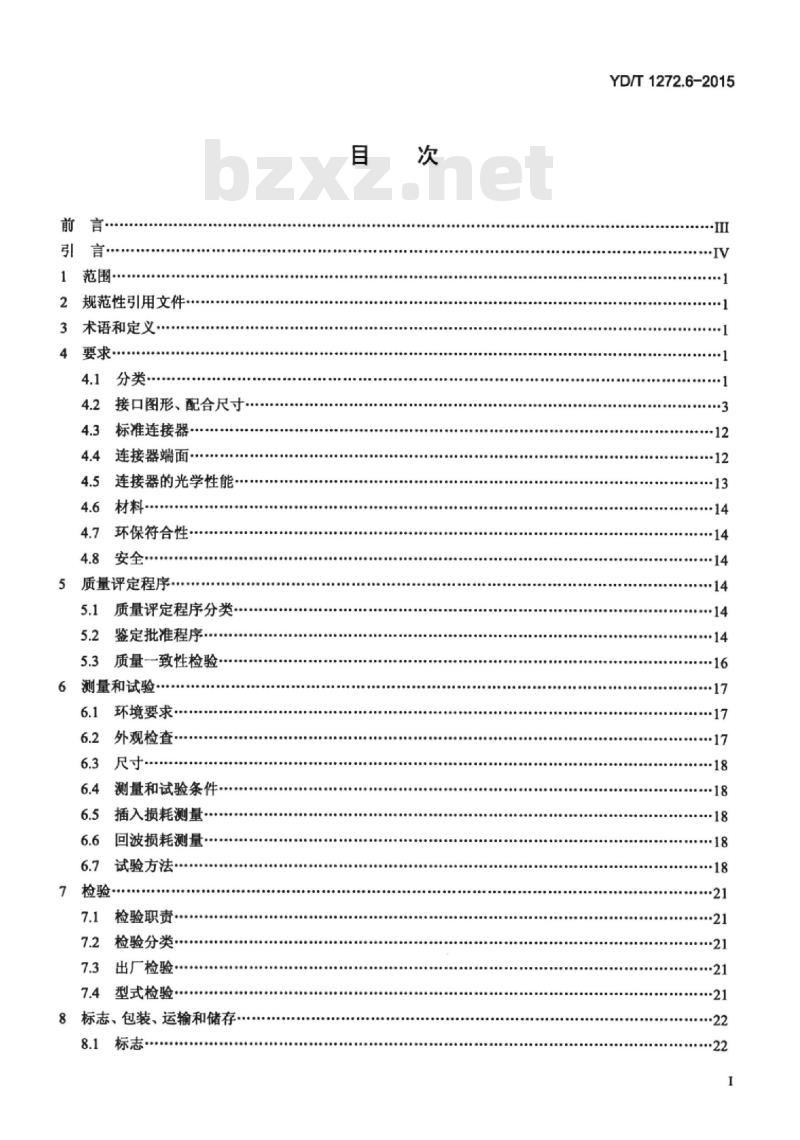

引言·
1范围
2规范性引用文件
3术语和定义·
4要求·
4.1分类
接口图形、配合尺寸
标准连接器
4.4连接器端面
连接器的光学性能·
材料·
环保符合性·
4.8安全·
质量评定程序
质量评定程序分类
鉴定批准程序.
质量致性检验
测量和试验
6.1环境要求…·
外观检查
测量和试验条件
插入损耗测量
回波损耗测量
6.7试验方法·
检验职责
7.2检验分类
7.3出厂检验
7.4型式检验
8标志、包装、运输和储存
8.1标志
YD/T1272.6-2015
YD/T1272.6-2015

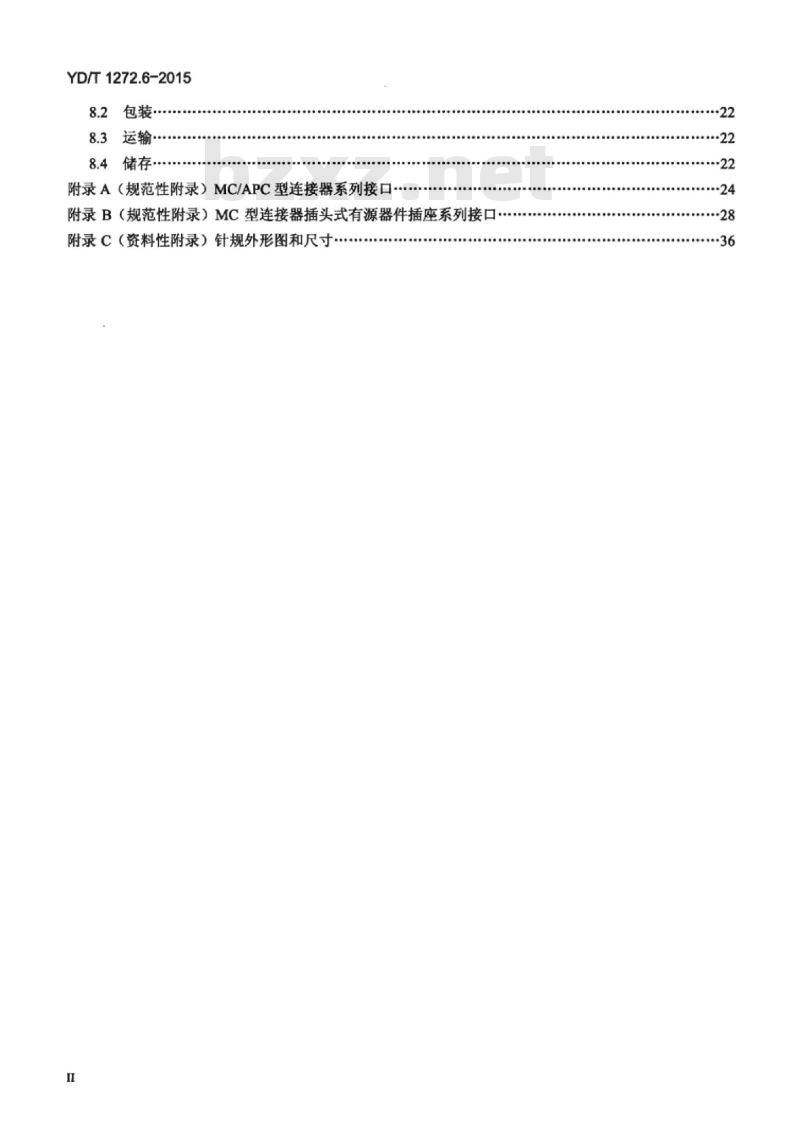

8.2包装
8.3运输
8.4储存
附录A（规范性附录）MC/APC型连接器系列接口附录B（规范性附录）MC型连接器插头式有源器件插座系列接口附录C（资料性附录）针规外形图和尺寸...I
-iiKAoNniKAca

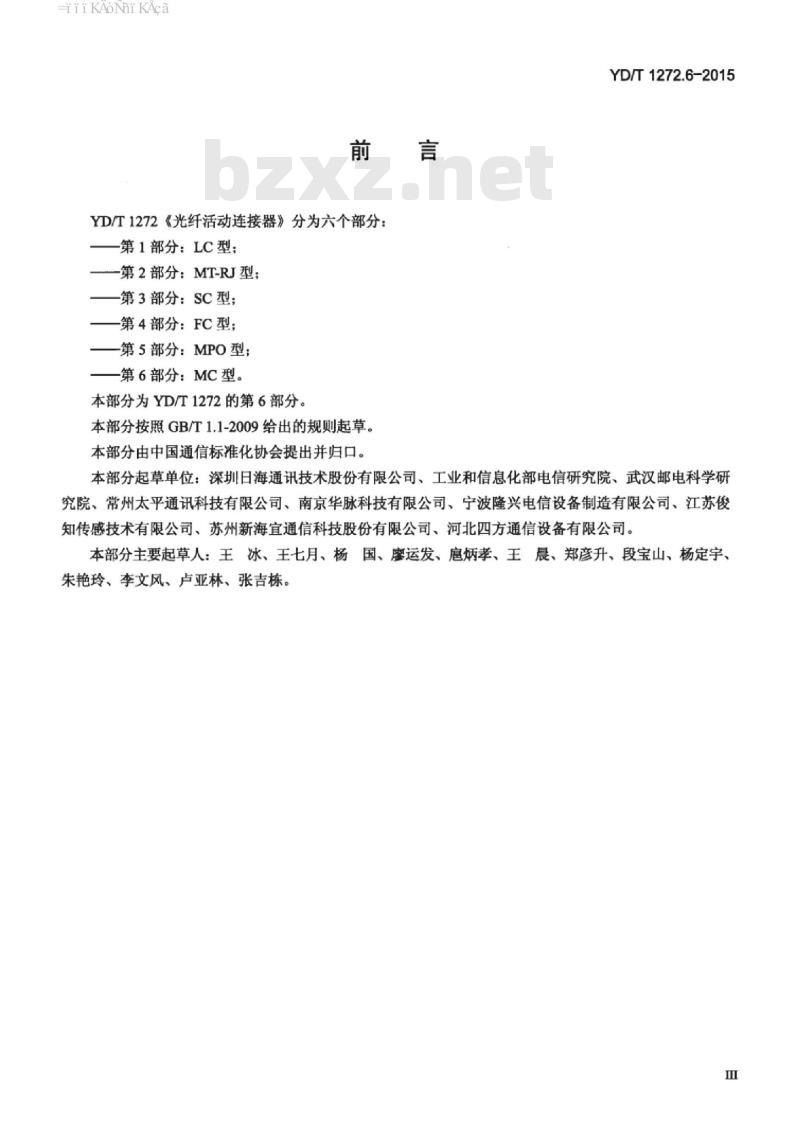

YD/T1272《光纤活动连接器》分为六个部分：一第1部分：LC型；
第2部分：MT-RJ型：
一第3部分：SC型；
第4部分：FC型；
第5部分：MPO型；
一第6部分：MC型。
本部分为YD/T1272的第6部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分由中国通信标准化协会提出并归口。YD/T1272.6-2015
本部分起草单位：深圳日海通讯技术股份有限公司、工业和信息化部电信研究院、武汉邮电科学研究院、常州太平通讯科技有限公司、南京华脉科技有限公司、宁波隆兴电信设备制造有限公司、江苏俊知传感技术有限公司、苏州新海宜通信科技股份有限公司、河北四方通信设备有限公司。本部分主要起草人：王冰、王七月、杨国、座运发、扈炳孝、王晨、郑彦升、段宝山、杨定宇、朱艳玲、李文风、卢亚林、张吉栋。Ⅲ
-iiiAoNiKAca
YD/T1272.6-2015

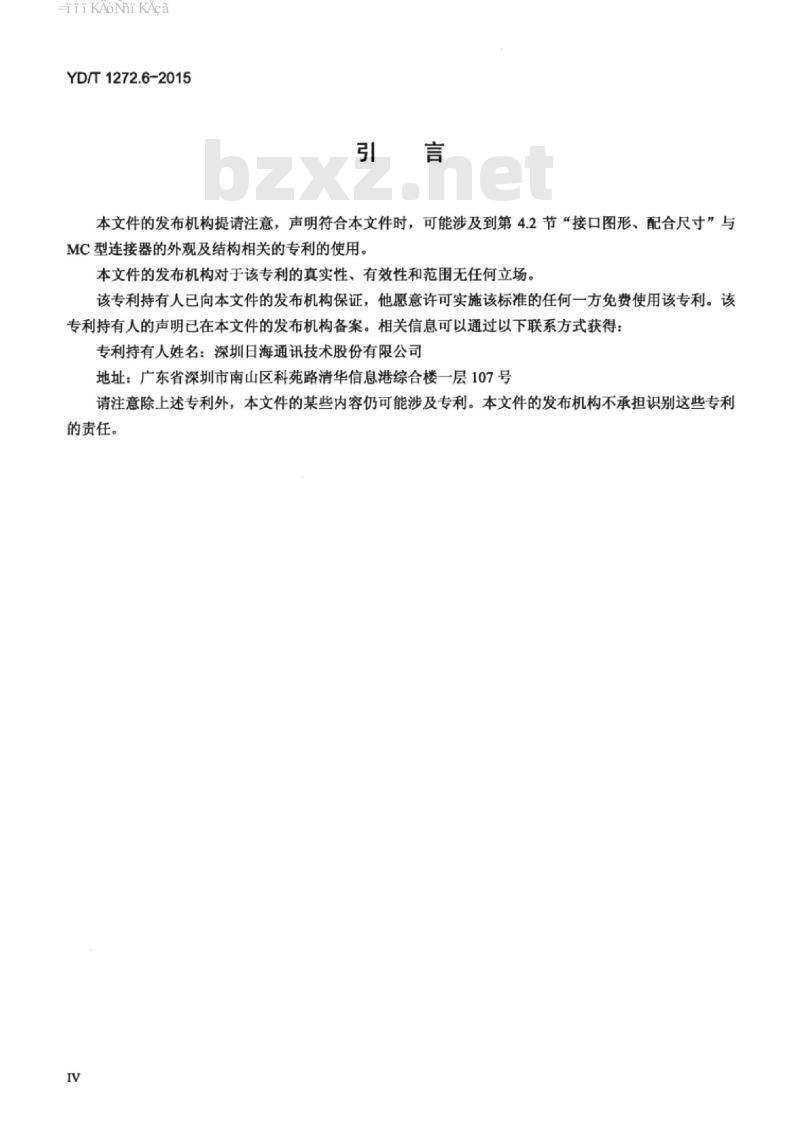

本文件的发布机构提请注意，声明符合本文件时，可能涉及到第4.2节“接口图形、配合尺寸”与MC型连接器的外观及结构相关的专利的使用。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意许可实施该标准的任何一方免费使用该专利。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：专利持有人姓名：深圳日海通讯技术股份有限公司地址：广东省深圳市南山区科苑路清华信息港综合楼一层107号请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
KAONiKAca
1范围
光纤活动连接器
第6部分：MC型
YD/T1272.6-2015
本部分规定了MC型光纤活动连接器的定义、分类、接口图形、配合尺寸、光学性能、标准连接器和胶合材料的要求、试验方法、质量评定程序、标志、包装、运输及储存。本部分适用于MC型光纤活动连接器族产品（以下简称MC型连接器）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012
YD/T1272.3-2005
YD/T2152-2010
SJ/T11363-2006
SJ/T11364-2006
SJ/T11365-2006
3术语和定义
计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划光纤活动连接器第3部分：SC型
光纤活动连接器可靠性要求及试验方法电子信息产品中有毒有害物质的限量要求电子信息产品污染控制标识要求电子信息产品中有毒有害物质的检测方法YD/T1272.3界定的以及下列术语和定义适用于本文件：3.1
MC型光纤活动连接器TypeMCOpticalFiberConnector一种以小型单芯插头和适配器组成的插拔式连接器。它的特点是采用矩形结构及弹性卡子锁紧机构，包括一个耦合销键和一个加在光轴方向上具有弹性的插针。插针典型外径标称值为1.250mm，插头具有一个插入式开关，该开关可以用作定位和连接器与配接元件之间相关位置的限位。连接器的光对中装置是刚性内孔或弹性套筒。MC型光纤连接器也可简称MiniConnector。3.2
球面顶点偏移度EccentricityofSphericalApexOffset插针体凸球面顶点与插针体轴线之间距离。4要求
4.1分类
4.1.1插头分类
MC型连接器按插头可进行如下分类：a）按光缆芯数可分为以下两种：1）单芯连接器插头：
2）双芯连接器插头。
b）按光纤传输模式可分为以下两种：1
-iiKAoNni KAca
YD/T1272.6-2015
1）单模连接器插头：
2）多模连接器插头。
c）按插针体端面结构可分为以下三种：1）PC端面结构连接器插头：
2）UPC端面结构连接器插头：
3）APC8°端面结构连接器插头。4.1.2适配器分类
MC型连接器按适配器可进行如下分类：a）按光缆芯数可分为以下两种：1）单芯连接器适配器：
2）双芯连接器适配器。
b）按光纤传输模式可分为以下两种：1）单模连接器适配器：
2）多模连接器适配器。
c）按插针体端面结构可分为以下三种：1）PC端面结构连接器适配器：
2）UPC端面结构连接器适配器；3）APC8°端面结构连接器适配器。d）按实际应用场景的固定方式可分为以下两种：1）有定位孔的连接器适配器：
2）无定位孔的连接器适配器。
4.1.3有源插座分类
MC型连接器按有源插座可进行如下分类：a）按光缆芯数可分为以下两种：1）单芯连接器插座：
2）双芯连接器插座。
b）按光纤传输模式可分为以下两种；1）单模连接器插座；
2）多模连接器插座。
c）按插针体端面结构可分为以下三种：1）PC端面结构连接器插座；
2）UPC端面结构连接器插座：
3）APC8°端面结构连接器插座。d）按实际应用场景中的安装方式可分为以下两种：1）有定位孔的连接器插座；
2）无定位孔的连接器插座。
-iiKAoNiKAca
4.2接口图形、配合尺寸
4.2.1MC/PC型连接器接口
4.2.1.1单芯连接器插头接口
单芯连接器插头接口如图1所示，配合尺寸见表1。OA
a）PC抛光插头插针端面
c）面a-a位置
光基准轴心
e）剖面b-b位置
单芯连接器插头接口
YD/T1272.6-2015
光纤端面
b）A扩展图
d）剖面a-a
f)剖面b-b
单芯连接器插头接口尺寸
最小值
最大值
iiKANiKAca
YD/T1272.6-2015
表1（续）
最小值
最大值
台座直径
曲率半径
基本尺寸
当插头不配接时，尺寸B是相对于插头端面给出的。插针是通过中心轴向压力随接触面方向而移动，因此尺寸B是可变的，当尺寸B是7.9mm士0.10mm时，插针所受压力应为5.0N6.0N适用于抛光程序全部完成后的插针要求，其参数见YD/T2152-2010。c球面抛磨的播针端面顶点的球心偏移度应小于70um。d负值表示光纤相对于插针端面为下凹陷，正值表示光纤相对于插针端面为凸出2单芯连接器适配器接口
单芯连接器适配器接口如图2所示，配合尺寸见表2。4
-iiiKAoNhiKAca
光参考面
a）剖面a-a位置
$0.05cOAH1H
c）面a-a
中0.05BA
光参考面
YD/T1272.6-2015
b）剖面b-b位置
d）面b-b
单芯连接器适配器接口
单芯连接器适配器接口尺寸
最小值
最大值
连接器对中装置是一个弹性套简。该装置应允许在一根量规针从适配器署一侧完全插入的条件下，另一根量规针从另一侧插到适配器的中部时的压力为1.0N一2.5N，量规针的规格见附录C5
YD/T1272.6-2015
4.2.1.3双芯连接器插头接口
双芯连接器插头接口如图3所示，配合尺寸见表3。中A-
a）PC抛光插针端面
Φ0.025AB
c）剖面a-a位置
图3a)
e）剖面b—b位置
双芯连接器插头接口
3双芯连接器插头接口尺寸
最小值
b）A扩展图
d）剖面a-a
f)剖面bb
最大值
光纤端面
表3（续）
最小值
最大值
YD/T1272.6-2015
台座直径
曲率半径bzxz.net
当插头不配接时，尺寸B是相对于插头端面给出的。插针是通过中心轴向压力随接触面方向而移动，因此尺寸B是可变的。当尺寸B是7.9mm土0.10mm时，插针所受压力应为5.0N6.0N。适用于抛光程序全部完成后的插针要求球面抛磨的插针端面顶点的球心偏移度应小于70um。d
负值表示光纤相对于插针端面为下凹陷：正值表示光纤相对于插针端面为凸出4.2.1.4
双芯连接器适配器接口
双芯连接器适配器接口如图4所示，配合尺寸见表4。b
光参考面
a）剖面a-a位置
b）面b-b位置
