【YD通讯标准】 数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法

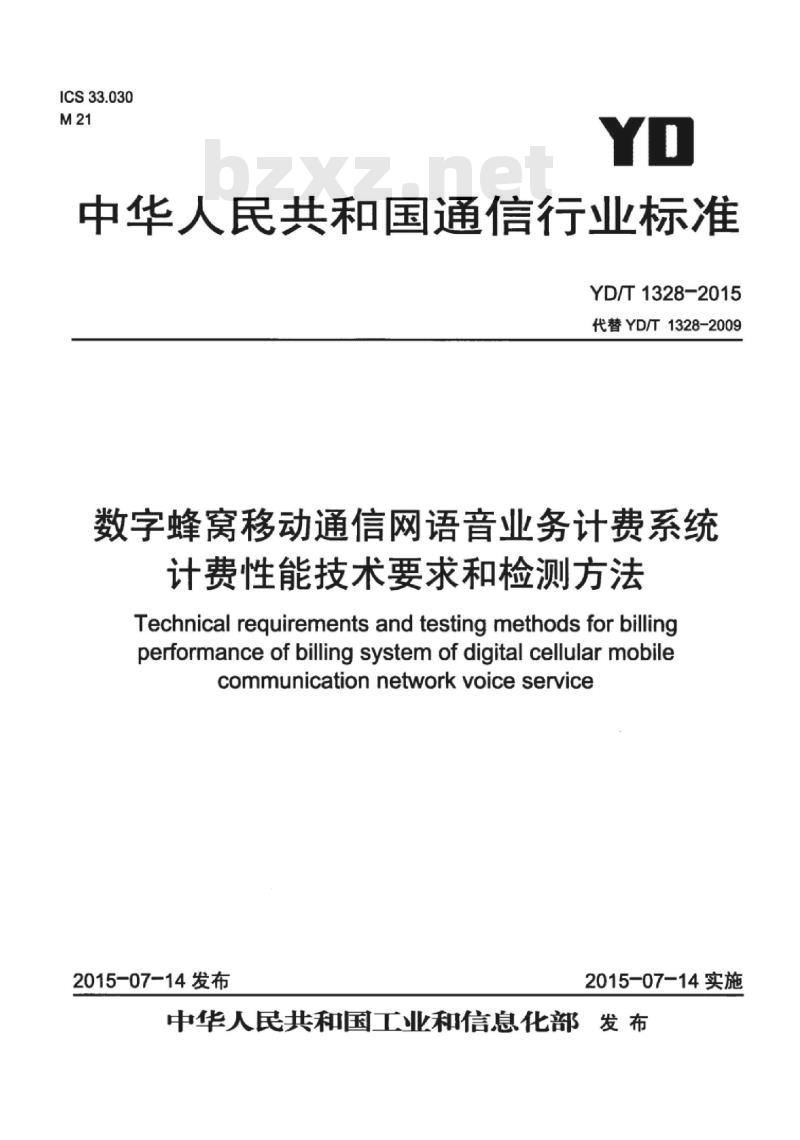

ICS33.030
中华人民共和国通信行业标准
YD/T1328-2015
代替YD/1328-2009
数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法
Technical requirements and testing methods for billingperformance of billing system of digital cellular mobilecommunicationnetworkvoiceservice2015-07-14发布
2015-07-14实施
中华人民共和国工业和信息化部发布前
规范性引用文件·
术语、定义和缩略语·
3.1术语和定义
缩略语·
技术要求
概述·
移动交换系统时间要求
话音业务计费
呼叫前转业务计费…
呼叫保持业务计费·
计费时长分辨力
计费差错率
计费原始话单。
计费处理系统
检测方法
电路交换系统·
软交换系统
测试要求
测试范围
计费时长允许误差
原始话单要求
预处理后话单要求
用户话单要求·
批价检查·
检测仪表要求·
计费检测仪功能和要求·
仪表使用条件
仪表使用环境
8测试项目
测试项目1：交换系统时间检查
8.2测试项目2：计费差错率
YD/T1328-2015
YD/T1328-2015
8.3测试项目3：原始话单检查·测试项目4.相关计费处理系统检查.8.4
测试项目5：计费提醒检查
测试项目6：计费数据存储检查
iiiKAoNniKAca
YD/T1328-2015

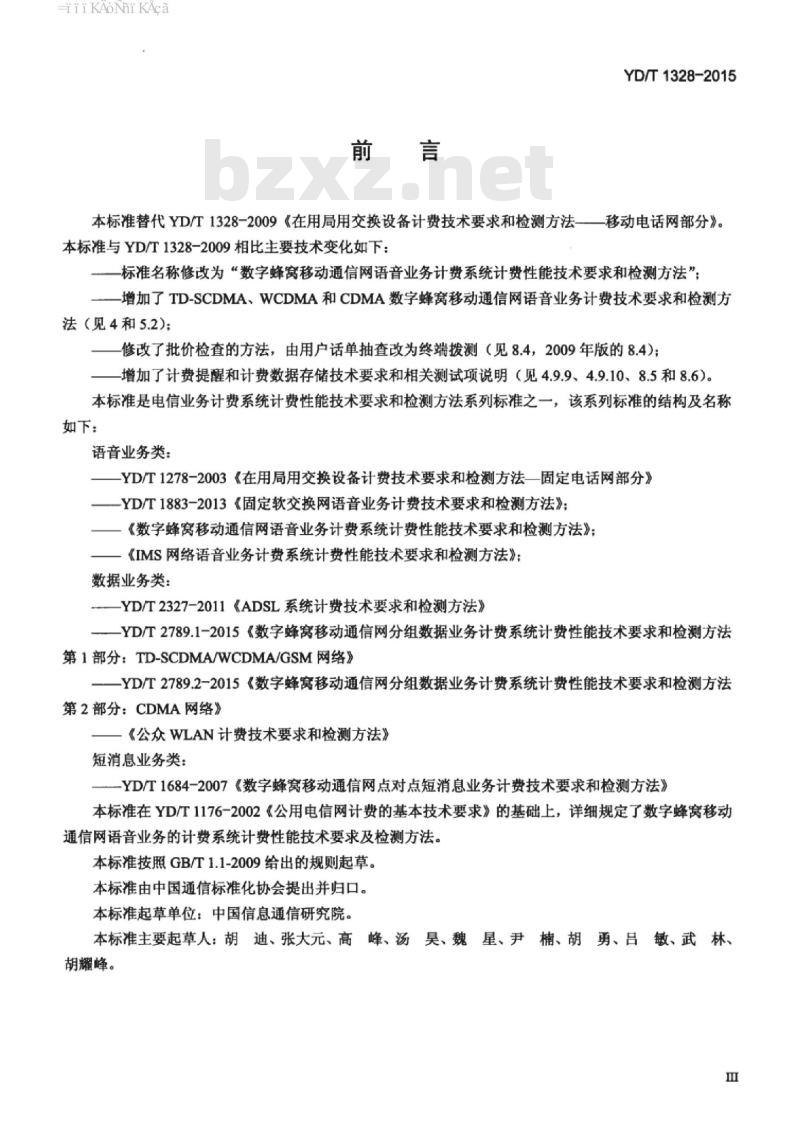

本标准替代YD/T1328-2009《在用局用交换设备计费技术要求和检测方法移动电话网部分》。本标准与YD/T1328-2009相比生要技术变化如下：一标准名称修改为“数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法”：一增加了TD-SCDMA、WCDMA和CDMA数字蜂窝移动通信网语音业务计费技术要求和检测方法（见4和5.2）；
修改了批价检查的方法，由用户话单抽查改为终端拨测（见8.4，2009年版的8.4）；-增加了计费提醒和计费数据存储技术要求和相关测试项说明（见4.9.9、4.9.10、8.5和8.6）。本标准是电信业务计费系统计费性能技术要求和检测方法系列标准之一，该系列标准的结构及名称如下：
语音业务类：
YD/T1278-2003《在用局用交换设备计费技术要求和检方法一固定电话网部分》YD/T1883-2013《固定软交换网语音业务计费技术要求和检测方法》；《数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法》；《IMS网络语音业务计费系统计费性能技术要求和检测方法》；数据业务类：
YD/T2327-2011《ADSL系统计费技术要求和检测方法》—YD/T2789.1-2015《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分：TD-SCDMA/WCDMA/GSM网络》YD/T2789.2-2015《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第2部分：CDMA网络》
《公众WLAN计费技术要求和检测方法》短消息业务类：
-YD/T1684-2007《数字蜂窝移动通信网点对点短消息业务计费技术要求和检测方法》本标准在YD/T1176-2002《公用电信网计费的基本技术要求》的基础上，详细规定了数字蜂窝移动通信网语音业务的计费系统计费性能技术要求及检测方法。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院。本标准主要起草人：胡迪、张大元、高峰、汤昊、魏星、尹楠、胡勇、吕敏、武林、胡耀峰。
iiKAoNiKAca

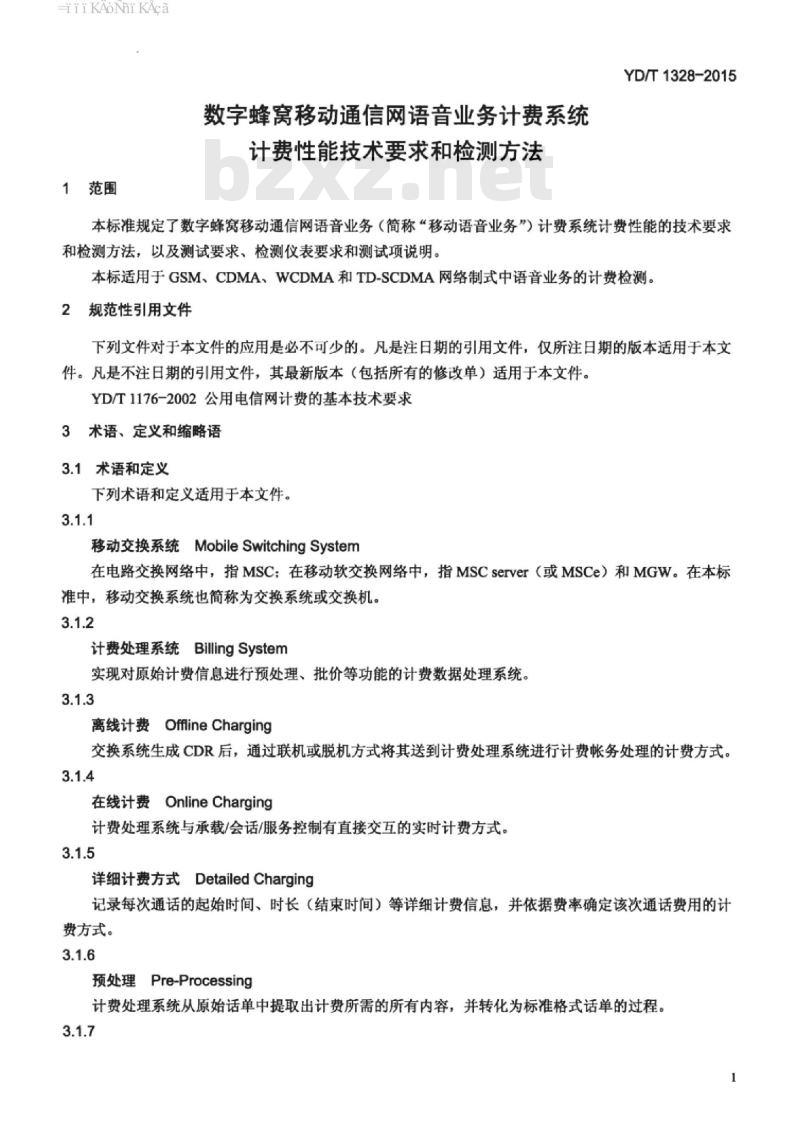

1范围
数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法
YD/T1328-2015
本标准规定了数字蜂窝移动通信网语音业务（简称“移动语音业务”）计费系统计费性能的技术要求和检测方法，以及测试要求、检测仪表要求和测试项说明。本标适用于GSM、CDMA、WCDMA和TD-SCDMA网络制式中语音业务的计费检测。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件YD/T1176-2002公用电信网计费的基本技术要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
移动交换系统MobileSwitchingSystem在电路交换网络中，指MSC；在移动软交换网络中，指MSCserver（或MSCe）和MGW。在本标准中，移动交换系统也简称为交换系统或交换机。3.1.2
计费处理系统BillingSystem
实现对原始计费信息进行预处理、批价等功能的计费数据处理系统。3.1.3
离线计费OfflineCharging
交换系统生成CDR后，通过联机或脱机方式将其送到计费处理系统进行计费帐务处理的计费方式。3.1.4
在线计费OnlineCharging
计费处理系统与承载/会话/服务控制有直接交互的实时计费方式。3.1.5
详细计费方式DetailedCharging记录每次通话的起始时间、时长（结束时间）等详细计费信息，并依据费率确定该次通话费用的计费方式。
预处理Pre-Processing
计费处理系统从原始话单中提取出计费所需的所有内容，并转化为标准格式话单的过程。3.1.7
KAoNniKAca
YD/T1328-2015
批价Rating
计费处理系统依据电信企业的资费方案和用户享受的各项优惠对话单进行费用计算，最终生成向用户收费的话单的过程。
计费单元 ChargingUnit
计费处理系统用于批价的时长最小单位。3.2缩略语
下列缩略语适用于本文件。
TD-SCD
Asynchronous Transfer Mode
Authentication Center
Base Station Application PartBase Station Controller
Base Station System Application PartCodeDivision Multiple AccessCall Detail Recording
Gateway Msc
Global SystemforMobilecommunicationHome Location Register
Home Subscriber Server
International Mobile Subscriber Identification NumberLocation Area Code
Mobile Originating
Media Gateway
Mobile Switching Center
Mobile Switching Center EmulationMSCServer
Mobile Terminating
Online Charging System
PublicLandMobileNetwork
PublicSwitched TelephoneNetworkRadioAccessNetworkApplicationPartRadio Network Controller
Service Control Point
Time Division Multiplexing
Time Division-Synchronous Code Division MultipleAccess
TandemMSC
异步传输模式
鉴权中心
基站子系统应用部分
基站控制器
基站系统应用部分
码分多址
通话详细记录
关口局交换机
全球移动通信系统
归属位置寄存器
归属用户服务器
国际移动用户识别码
位置区编码
移动台发起
媒体网关
移动交换中心
移动交换中心仿真
移动交换中心服务器
移动台终止
在线计费处理系统
公用陆地移动网
公众交换电话网
无线接入网络应用部分
无线网络控制器
业务控制点
时分复用
时分同步的码分多址
汇接移动交换中心
iKAoNiKAca
Visited Location Register
Visit Mobile Switching CentreWCDMA
WidebandCodeDivisionMultipleAccess4技术要求
4.1概述
YD/T1328-2015
拜访位置寄存器
拜访移动交换中心
宽带码分多址
移动语音业务的计费是由网络上的交换系统/VLR、HLR（或HSS）/AuC、信令系统、时钟传送系统、计费处理系统等部分相互协作，共同完成的。4.2移动交换系统时间要求
移动交换系统的时间与北京时间的偏差应不大于±15s。4.3话音业务计费
4.3.1计费点
对于移动语音业务，计费点是移动用户的VMSC（VMSCServer、VMSCe）或者是归属地SCP或ocS。
4.3.2计费方式和话单生成
移动语音业务应采用详细计费方式进行计费，可采用离线计费或在线计费两种方式。对于离线计费的语音业务，CDR由VMSC（SerVer）或VMSCe产生，采集机采集CDR送计费处理系统，计费处理系统对CDR进行预处理，批价等操作后，最后生成给用户的话单。对于在线计费的语音业务，SCP或OCS会根据用户的账户余额、信用等级和资费方案计算用户可用配额，并与交换系统实时交互，控制通话的建立和断开，通话结束后完成扣费并生成话单。4.3.3计费时间的开始和停止
4.3.3.1呼叫类型
移动用户的呼叫包括未漫游呼叫和漫游呼叫两种类型，每种类型都包括图1所示的呼叫分类。网内呼叫
地呼口
未漫游呼叫门
/漫游呼叫
图1中各种呼叫类型的含义如下：长途呼叫
网间呼叫
网内呼叫
网间呼叫
图1呼叫分类示意
局内呼叫
局间呼叫
未漫游呼叫：指移动用户发生在归属地的呼叫，包括移动用户做主叫和做被叫两种情况。漫游呼叫：指移动用户离开归属地后在漫游地发生的呼叫，包括移动用户做主叫和做被叫两种情况。
网间呼叫：指发生在两个不同运营者的电信网之间或同一运营者的两个不同电信网之间的呼叫，如中国移动GSM网和中国联通固定电话网之间的呼叫，中国联通的WCDMA网和中国联通的固定网之间的呼叫。
HiiKANiKAca
YD/T1328-2015
一网内呼叫：相对于网间呼叫而言，指发生在某一电信网内部的呼叫，包括局间呼叫和局内呼叫。一局间呼叫：指呼叫发生在同一个移动网的不同交换系统之间，即主被叫用户在不同的交换系统。一局内呼叫：指呼叫发生在一个交换系统内部，即主被叫用户在同一交换系统下。一长途呼叫：本标准中的长途呼叫指信令经长途交换网处理的呼叫。4.3.3.2计费的开始和结束时间
4.3.3.2.1未漫游呼叫
4.3.3.2.1.1本地呼叫
4.3.3.2.1.1.1网内呼叫
4.3.3.2.1.1.1.1局内呼叫
局内呼叫的计费开始和计费结束时间如下：a）计费开始时间：
一一对主叫计费，当交换系统从A接口（交换系统与BSC之间接口）或Iu-CS接口（交换系统与RNC之间接口）收到被叫方的连接信号或主叫方的连接确认信号后开始计费。一一对被叫计费，当交换系统从A接口或Iu-CS接口收到被叫方的连接信号后开始计费。b）计费结束时间：
交换系统从A接口或Iu-CS接口收到任一方的断连（释放连接）信号后即停止计费。4.3.3.2.1.1.2局间呼叫
a）计费开始时间：
对主叫计费，主叫用户所在交换系统从局间接口（交换系统与交换系统间的接口）收到被叫方的连接信号后开始计费：或主叫用户所在交换系统从A接口或Iu-CS接口收到主叫方的连接确认信号后开始计费。
对被叫计费，被叫用户所在交换系统从A接口或Iu-CS接口收到被叫用户连接信号后开始计费。b）计费结束时间：
计费交换系统从A接口或Iu-CS接口收到本端用户断连（释放连接）信号或从局间接口收到对端用户断连信号后即停止计费。
4.3.3.2.1.1.3网间呼叫
a）计费开始时间：
对主叫计费，主叫用户所在交换系统从网间接口（交换系统与关口局间接口）收到被叫方的连接信号后开始计费；或主叫用户所在交换系统从A接口或Iu-CS接口收到主叫方的连接确认信号后开始计费。对被叫计费，被叫用户所在交换系统从A接口或Iu-CS接口收到被叫用户连接信号后开始计费。b）计费结束时间：
计费交换系统从A接口或Iu-CS接口收到本端用户断连信号或从网间接口交换系统收到对端用户断连信号后即停止计费。
4.3.3.2.1.2长途呼叫
4.3.3.2.1.2.1网内呼叫
a）计费开始时间：
对主叫计费，主叫用户所在交换系统从局间接口（交换系统与长途局/汇接局间接口）收到被叫方的4
iiKANiKAca
YD/T1328-2015
连接信号后开始计费：或主叫用户所在交换系统从A接口或Iu-CS接口收到主叫方的连接确认信号后开始计费。
对被叫计费，被叫用户所在交换系统从A接口或Iu-CS接口收到用户连接信号后开始计费。b）计费结束时间：
计费交换系统从A接口或Iu-CS接口收到本端用户断连（释放连接）信号或从局间接口（交换系统与长途局/汇接局间接口）收到断连信号后即停止计费4.3.3.2.1.2.2网间呼叫
当采用发端入网方式时，计费开始和停止时间同4.3.3.2.1.1.2节。当采用受端入网方式时，计费开始和停止时间同4.3.3.2.1.2.1节。4.3.3.2.2漫游呼叫
漫游呼叫的计费开始和停止时间与未漫游呼叫相同。4.4呼叫前转业务计费
4.4.1概述
呼叫前转业务的类型包括无条件呼叫前转、遇忙前转、无应答前转、寻呼无响应前转以及关机前转等。设A、B、C均为移动用户，用户B申请了呼叫前转业务，前转号码为C用户号码，当A用户呼叫B用户时，呼叫被前转到了C用户。4.4.2计费点
A、C用户的计费点与普通呼叫相同，应满足4.3.1节要求。B用户的计费点为发起呼叫前转的交换系统。
4.4.3计费开始和停止时间
对A、B、C用户，计费开始时间为计费点收到C用户的应答信号之后，计费停止时间为计费点收到A用户或C用户任一方的挂机信号。4.5呼叫保持业务计费
4.5.1概述
呼叫保持业务允许用户在现有的呼叫或连接上暂时中断通信，需要时可以重新建立该通信。设A、B、C均为移动用户，用户B申请了呼叫保持业务，则B用户可以向交换系统请求保持与A用户的通话，同时发起到C用户的呼叫，到C用户的呼叫建立后，B用户可以在A、C之间进行呼叫切换。4.5.2计费点
A、B、C用户的计费点与普通呼叫相同，应满足4.3.1节要求。4.5.3计费开始时间和结束时间
A、B用户间通话和B、C用户间通话的计费开始和结束时间均应满足4.3.3节要求。4.6计费时长分辨力
交换机CDR、SCP话单和OCS话单中，通话开始时间和通话时长（通话结束时间）的分辨力应不低于1s。
4.7计费差错率
计费差错率=错误话单数/总话单数。错误话单是指移动交换系统及其计费处理系统产生的多单、少单、重单，以及时长超差的话单、批-iKAoNiKAca
YD/T1328-2015免费标准bzxz.net
价错误的话单等等。
移动交换设备及其计费处理系统的计费差错率应不大于1×104。3计费原始话单
计费原始话单包括交换系统的CDR、OCS话单和SCP话单。CDR内容
移动交换系统的CDR中应包含以下字段：一通话类型（主叫/被叫/呼转等）；主叫用户号码；
被叫用户号码；
计费用户号码；
计费用户IMSI；
被叫用户漫游号码：
呼叫前转号码（呼转话单中）：-MSC号码：
通话开始时间：
-通话时长（或通话结束时间）：-通话中止原因：
位置区编码（LAC)；
小区识别码（CellID)：
-业务类型（电话业务/承载业务/补充业务等）：-产生中间话单原因；
分割话单标识和分割片序号：
电话业务或承载业务码（可选）：-补充业务码（可选）：
漫游标志（可选）；
一计费免费标志（可选）。
4.8.2OCS话单内容
OCS输出话单应包括以下内容：
-通话类型；
主叫用户号码：
被叫用户号码；
一计费用户号码：
计费用户IMSI；
呼叫前转号码（呼转话单中）：-MSC地址（指触发OCS的交换系统的编号）：通话开始时间：
通话时长（或通话结束时间）。6
4.8.3SCP话单内容
SCP输出话单应包括以下内容：
通话类型；
一主叫用户号码：
一被叫用户号码：
一计费用户号码；
计费用户IMSI:
一呼叫前转号码（呼转话单中）：一MSC地址（指触发智能业务的交换系统的编号）：一通话开始时间：
一通话时长（或通话结束时间）。4.9计费处理系统
4.9.1费率设重
YD/T1328-2015
计费时段的划分、计费时段的费率、优惠时段的范围、优惠时段的费率（或折扣）等应符合电信企业的资费方案\。
4.9.2费率管理
计费处理系统费率应可修改，应能满足资费标准中规定的各种等级费率的要求，应具有全费、减费、免费的功能。
4.9.3计费单元
计费单元的设置和不足一个计费单元部分的取整方式应符合电信企业的资费方案。4.9.4批价处理
话单的最终批价应符合电信企业的资费方案。4.9.5跨不同费率时段计费
当一次通话跨不同费率时段时，计费处理系统对跨不同费率时段通话的批价应符合电信企业的资费方案。
4.9.6跨不同账期计费
当一次通话跨不同账期时，计费处理系统对不同账期的通话进行批价，应符合电信企业的资费方案。4.9.7用户话单
计费处理系统提供给移动用户的话单中，应包括：主叫号码、被叫号码、通话日期、通话起始时间、通话时长（或通话结束时间）、通话费用等内容。4.9.8超短话单
对长途呼叫，通话时长小于3s的话单为超短话单。相关计费处理系统对超短话单批价应符合电信企业的资费方案。
4.9.9计费提醒
电信用户套餐内语音通信实际使用量接近套餐限量前，电信企业应通过短信、语音或页面窗口等方1本文件中资费方案是指电信企业根据市场情况和用户需求制定的电信业务资费方案，具体参见《关于电信业务资费实行市场调节价的通告》（工信部联通[2014]182号）。7
YD/T1328-2015
式，提醒用户本计费周期内该业务已使用量、套餐限量等信息。实际使用量达到套餐限量，电信企业应及时通知用户，并告知用户超出套餐外继续使用该业务的收费标准和收费查询方式。
4.9.10计费数据存储
计费处理系统应能完整保存所有用户话单。应能提供有效的计费数据保存手段，并能提供查询接口和外部查询功能。计费处理系统应定期对计费信息等数据进行备份，用户话单原始数据在系统中保留期限至少为5个月2)。
4.9.11安全性管理
对计费数据的设定和修改，应有严格的操作权限和保障措施。5检测方法
5.1电路交换系统
5.1.1GSM移动网
使用计费检测仪采集被测MSC的A接口呼叫信令，经后台分析处理后产生仪表话单，通过仪表话单和预处理后话单自动比对得出计费检测结果。检测应覆盖全部呼叫类型，包括本地呼叫（局内呼叫、局间呼叫、网间呼叫），长途呼叫（网内呼叫、网间呼叫）和漫游呼叫，同时也包括主叫计费和被叫计费两种情况。GSM网计费检测环境如图2所示，MSC为被测交换机，BSC1~BSC3是其基站控制器，计费检测仪高阻跨接至A接口信令链路上，可根据实际情况跨接一个或多个BSC。6
A接口
计费检测仪
图2GSM移动网（电路交换）计费检测环境示意5.1.2CDMA移动网
当移动用户做被叫时，其检测方法与GSM网检测方法相同，测试环境与图2相同。当移动用户做主叫时，目前在A接口上MSC不向BSC回送被叫用户的连接信号，因此对移动用户做主叫的呼叫，检测方法按呼叫类型不同分为以下几种情况：·局内呼叫
将计费检测仪跨接至被测MSC的A接口采集信令，检测环境如图2。通过仪表形成的被叫用户仪表话单和局方话单中主叫用户话单进行自动比对得出计费检测结果。2用户话单原始数据在系统中保留期限参见《第三代移动通信服务规范(试行)》（工信部电管[2009]176号）。8
