YD/T1312.16-2015
无线通信设备电磁兼容性要求和测量方法第16部分：卫星移动通信系统终端地球站Requirementsand measurementmethods of electromagneticcompatibility forradio communication equipment-Part16:Mobileearthstations
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4试验条件·
通用条件
试验布置.
4.4免测频段·
收信机的窄带响应·
5性能评估方法
5.2连接到主机设备的MES.
5.3辅助设备
5.4设备的分类
6性能判据·
性能判据A：持续现象（CP）
6.3性能判据B：瞬态现象（TP）6.4
性能判据C
6.5对于不能建立连续通信链路设备的性能判据：次
6.6对于需要单独进行测试的辅助设备的性能判据7适用性
骚扰测量
7.2抗扰度试验
8骚扰测量方法和限值
机箱端口(辐射杂散)
8.2辅助设备·
电信端口
直流电源输入/输出端口
8.5交流电源输入/输出端口
YD/T1312.16-2015
YD/T1312.16-2015
8.6谐波电流（交流电源输入端口）电压波动和闪烁（交流电源输入端口）8.7
瞬态传导骚扰（直流电源输入、输出端口）8.8
9抗扰度试验方法和等级
静电放电抗扰度试验
辐射骚扰抗扰度试验（80MHz~2.7GHz）电快速瞬变脉冲群抗扰度试验
浪涌（冲击）抗扰度试验·
射频场感应的传导骚扰抗扰度试验..·9.5
工频磁场抗扰度试验·
电压暂降、短时中断和电压变化抗扰度试验·瞬变和浪涌抗扰度试验（车载环境）附录A（规范性附录）本部分范围内的MES的定义·H
HiiKAoNiKAca

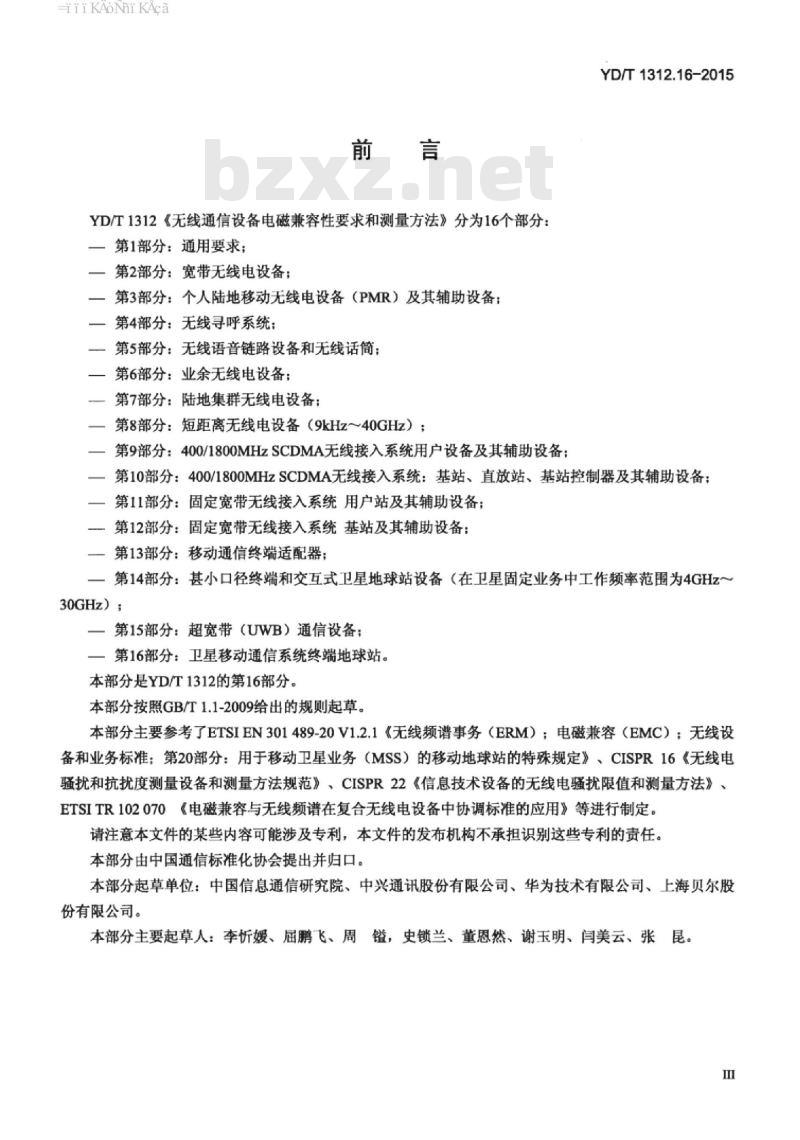

YD/T1312《无线通信设备电磁兼容性要求和测量方法》分为16个部分：一第1部分：通用要求；
一第2部分：宽带无线电设备；
一第3部分：个人陆地移动无线电设备（PMR）及其辅助设备：一第4部分：无线寻呼系统：
一第5部分：无线语音链路设备和无线话筒：一第6部分：业余无线电设备：
第7部分：陆地集群无线电设备：一第8部分：短距离无线电设备（9kHz～40GHz）；一第9部分：400/1800MHzSCDMA无线接入系统用户设备及其辅助设备：YD/T1312.16-2015
一第10部分：400/1800MHzSCDMA无线接入系统：基站、直放站、基站控制器及其辅助设备：一第11部分：固定宽带无线接入系统用户站及其辅助设备：第12部分：固定宽带无线接入系统基站及其辅助设备：一第13部分：移动通信终端适配器：一第14部分：甚小口径终端和交互式卫星地球站设备（在卫星固定业务中工作频率范围为4GHz～30GHz）：
一第15部分：超宽带（UWB）通信设备：一第16部分：卫星移动通信系统终端地球站。本部分是YD/T1312的第16部分。本部分按照GB/T1.1-2009给出的规则起草。本部分主要参考了ETSIEN301489-20V1.2.1《无线频谱事务（ERM）；电磁兼容（EMC）：无线设备和业务标准；第20部分：用于移动卫星业务（MSS）的移动地球站的特殊规定》、CISPR16《无线电骚扰和抗扰度测量设备和测量方法规范》、CISPR22《信息技术设备的无线电骚扰限值和测量方法》ETSITR102070《电磁兼容与无线频谱在复合无线电设备中协调标准的应用》等进行制定。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中兴通讯股份有限公司、华为技术有限公司、上海贝尔股份有限公司。
本部分主要起草人：李忻媛、届鹏飞、周，史锁兰、董恩然、谢玉明、闫美云、张昆。Ⅲ
iiiKAoNiKAca

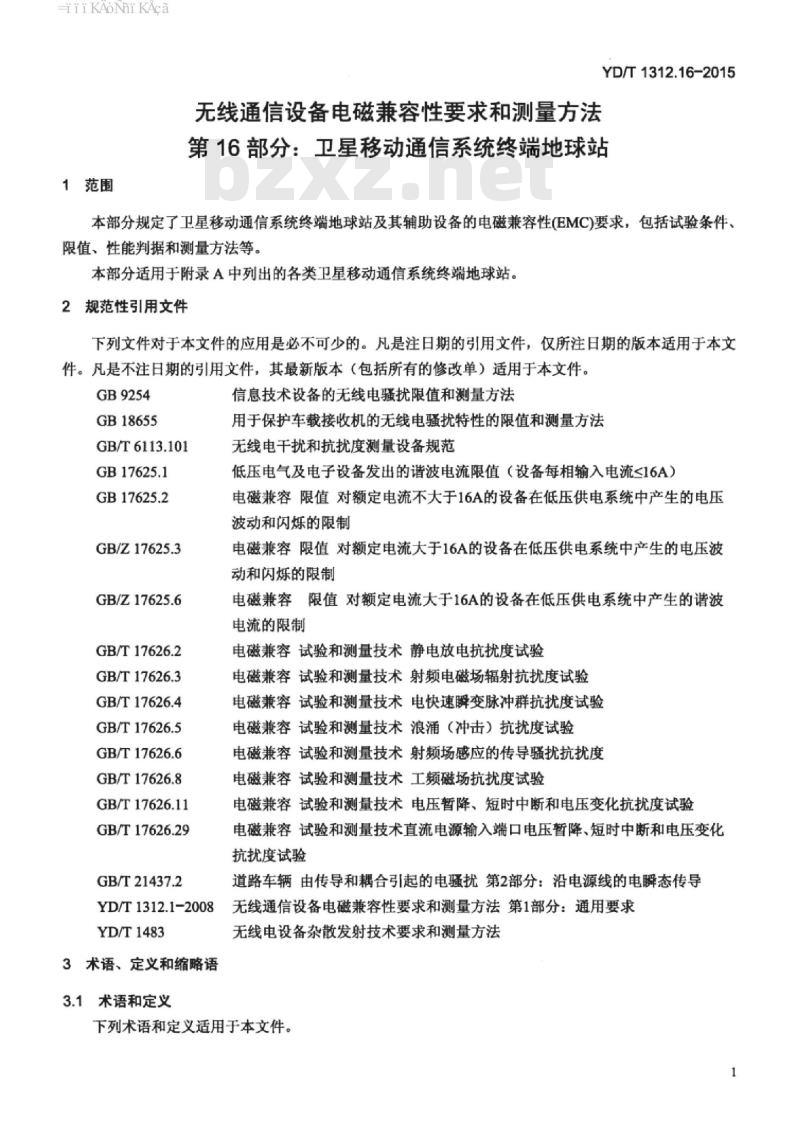

1范围
无线通信设备电磁兼容性要求和测量方法YD/T1312.16-2015
第16部分：卫星移动通信系统终端地球站本部分规定了卫星移动通信系统终端地球站及其辅助设备的电磁兼容性(EMC)要求，包括试验条件、限值、性能判据和测量方法等。本部分适用于附录A中列出的各类卫星移动通信系统终端地球站。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB9254
GB18655
GB/T6113.101
GB17625.1
GB17625.2
GB/Z17625.3
GB/Z17625.6
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T17626.11
GB/T17626.29
GB/T21437.2
YD/T1312.1-2008
YD/T1483
3术语、定义和缩略语
3.1术语和定义
信息技术设备的无线电骚扰限值和测量方法用于保护车载接收机的无线电扰特性的限值和测量方法无线电干扰和抗扰度测量设备规范低压电气及电子设备发出的谐波电流限值（设备每相输入电流<16A）电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验
道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导无线通信设备电磁兼容性要求和测量方法第1部分：通用要求无线电设备杂散发射技术要求和测量方法下列术语和定义适用于本文件。HniKAoNiKAca
YD/T1312.16-2015
载波工作状态（分配一个信道）Carrier-onState（AllocatedaChannel）MES以持续或非持续方式传输信号的状态。3.1.2
载波关闭状态（空闲状态）
Carrier-Off State (ldleMode)MES已经开机，但未传输信号的状态，即不处于信号传输状态。3.1.3
主机设备HostEquipment
当不连接至MES时有完整用户功能的设备，若MES需要提供附加功能时应连接此设备。3.1.4
可安装设备，内部安装设备和外部安装设备InstallableEquipment（IE），InternallyMountedEquipment(IME)andExternallyMountedEquipment(EME)可安装设备（E）是拟于汽车上安装的设备。一台IE可能由一个或几个模块组成，其组成模块的安装方式为外部安装且由制造商声明为外部安装设备（EME），其余模块定义为内部安装设备（IME）。3.1.5
多模式MESMultimodeMES
能够适应不同无线通信系统广播站的设备。3.1.6
占用带宽OppupiedBandwidth
在频率下限之下或频率上限之上所发射的平均功率，各等于某一给定发射的总平均功率的规定百分数β/2的一种带宽。
除非ITU-R建议书对相应的发射类别另有规定，β/2值取0.5%。3.1.7
便携设备PortableEquipment(PE)功能齐全、独立式且便携式的设备。注1：PE通常为单一模块组成，但可能包含几个内部互联的模块。注2：根据制造商关于设备的用途声明，此类设备可以有多种分类方式，见5.4节。3.1.8
传输禁止状态TransmissionDisabledStateMES未得到网络控制设备（NCF）的通信传输授权。3.2缩略语
下列缩略语适用于本文件。
BitErrorRatic
performance criteria for Continuous PhenomenaElectroMagnetic CompatibilityExternallyMountedEquipment
Equipment Under Test
误码率
持续现象性能指标
电磁兼容性
外部安装设备
被测设备
HiiKAoNiKAca
4试验条件
4.1总则
FixedMES
Installable Equipment
InternallyMountedEquipment
Low Bit Rate Data CommunicationLow Earth Orbit
Line Impedance Stabilization NetworkMobile Earth Station
Mobile Satellite Service
Network ControlFacilities
Portable Equipment
Peak Envelope Power
PortableMES
QualityofTransmissionMeasurementApparatusRadio Frequency
SatellitePersonal CommunicationsNetworkSpecialTestEquipment
performancecriteriaforTransientPhenomenaVehiclemounted MES
固定式MES
可安装设备
内部安装设备
YD/T1312.16-2015
低比特率数据通信
近地轨道
线路阻抗稳定网络
移动地球站
移动卫星业务
网络控制设备
便携式设备
峰包功率
便携式MES
传输质量测量仪器
卫星个人通信网络
特殊测试设备
瞬态现象性能指标
车载MES
YD/T1312.1-2008第4章的试验条件依情况适用于本部分。与MES产品有关的特殊试验条件在本部分中给出。
4.2通用条件
对于带有辅助设备和/或不同端口的MES，应先确定测试配置的数量。应挑选足够数量的典型配置进行评估以确保能模拟设备的实际工作情况。在试验中工作模式和配置应准确记录在试验报告中。在以下条款中，被测设备（EUT）代表带有特定辅助设备配置的MES。a）测试过程中EUT的工作频率应记录在试验报告中。b）在测试中如果使用了单独的电压转换器，应将其视为EUT的一部分。c）如果EUT具有一体化天线，应在正常使用的典型布置方式下进行试验。如果MES需要连接一个主机设备来实现附加功能，则试验配置在5.2节中给出。4.3试验布置
YD/T1312.1-2008的4.2中的条款适用于本条。为使系统的骚扰和电磁抗扰度试验能够在操作条件下进行，应（由制造商）提供适当的布置，例如：a）一个特殊测试设备（STE），可以使MES终端工作在正常运行状态下，并供给MES一个接收信号来模拟接收工作条件。当EUT处于准备发射状态时，这个设备应能控制EUT在禁止发射状态、载波工作状态及载波关闭状态之间转换。这个特殊测试设备也可能用来进行环回通信操作。b）一个传输质量测试设备（QTMA）。3
iKAoNiKAca
YD/T1312.16-2015
传输质量可以包括：
音频信号：
误码率；
报文吞吐量：
，通信链路的连续性；
以上指标的综合。
在对EUT进行抗扰度试验时，应在EUT与测试系统之间建立一条通信链路。EUT应处于运行状态。如果EUT必须与某主机设备连接以获得某项功能，应由制造商确定在哪种功能配置下进行试验。4.3.1发信机输入端试验布置
YD/T1312.1-2008的4.2.1中的条款适用于本条。4.3.2发信机输出端试验布置
YD/T1312.1-2008的4.2.2中的条款适用于本条。对于发信机，EUT应工作在最大额定射频输出峰包功率（PEP）下，或工作在不低于有声明的热限制功率电平6dB之下。发信机应使用由制造商指定的能代表正常工作状态下的测试信号进行调制。在测试开始时应建立通信链路，并在整个测试过程中保持连接。建议的试验配置如图1所示，
发信机
辅助设备
辅助设备
测试天线
测试天线
图1建议的试验配重
接收机
计频器
频谱分
峰值功
iiKAoNiKAca
4.3.3收信机输入端试验布置
YD/T1312.1-2008的4.2.3中的条款适用于本条，并有以下修改。YD/T1312.16-2015
在收信机的抗扰度试验中，耦合到收信机的输入信号应使用由制造商指定的能代表正常工作状态下的测试信号进行调制。
对于传输质量测试，应建立通信链路，且在收信机的射频（RF）输入端口应输入期望信号。调整测试发信机输出电平，以使得接收信号电平与正常工作时的信号电平尽可能接近。特殊测试设备（STE）、传输质量测量仪器（QTMA）及产生期望输入信号的信号源应位于试验环境之外。
4.3.4收信机输出端试验布站
YD/T1312.1-2008的4.2.4中的条款适用于本条，并有以下修改。对于传输质量测试，MES可能需要工作在特定的工作状态，使接收数据环回至EUT发信机部分的调制输入端口。
4.3.5收发信机联合试验布置
YD/T1312.1-2008的4.2.5中的条款适用于本条。4.4免测频段
4.4.1总则
YD/T1312.1-2008的4.3中的条款适用于本节，并有以下修改：以下定义适用于发信机的免测频段和收信机的免测频段，一辅助设备没有免测频段。
4.4.2发信机的免测频段
发信机的免测频段是指不对发信机进行辐射抗扰度试验的频段。发信机免测频段的最低频率为中心频率减去2倍占用带宽。发信机免测频段的最高频率为中心频率加上2倍占用带宽。4.4.3收信机的免测频段
收信机的免测频段是指不对收信机进行辐射抗扰度试验的频段。收信机免测频段的最低频率为EUT完整接收频段的最低频率减去最低频率的5%。收信机免测频段的最高频率为EUT完整接收频段的最高频率加上最高频率的5%。4.5收信机的窄带响应
YD/T1312.1-2008的4.4中的条款适用于本条。5性能评估方法
5.1总则
YD/T1312.1-2008的5.1中的条款适用于本章，并有以下修改。制造商在提交用于测试的设备时，应全面地声明设备的预期用途，并提供完备的用户操作、测试及评估所必要的说明文件。提供的文件包括但不限于：运行参数的范围，例如向天线发射的功率、频率范围、操作频率：必要时，测试中与MES连接的辅助设备和/或主机设备：一正常工作情况要求的用户控制功能：5
iiKANiKAca
YD/T1312.16-2015
一评估传输质量的方法和判定准则。这些信息应与说明文件和随机附带的信息手册一致，并应记录在测试报告中。5.2连接到主机设备的MES
5.2.1总则
对于为实现附加功能而必须与主机设备相连接或集成的MES部分，可以用两种方式评估。制造商应声明使用哪种方式进行评估。
5.2.2方式A：组合式设备
这种方式下将MES和特定种类的主机设备作为一个组合来进行测试。当有多个MES和主机设备的组合，如果组合方式实质上很相似，则无需进行重复试验，尤其是当主机模块不会显著影响MES内部的抗扰度性能或产生无用发射时。当有多个MES和主机设备的组合，但主机设备本质上不相似时，一种组合应针对本部分中的所有要求进行试验；所有其他组合应分别进行骚扰试验。5.2.3方式B：使用测试夹具
当MES与不同种类的主机设备一同使用时，制造商应提供一种合适的测试夹具，能够模拟实际使用时主机设备的范围。该测试夹具应能模拟MES部分在实际连接到或插入到主机设备时的供电和激励的状态。应针对本部分中的所有要求进行试验测试夹具在设计时应保证对MES的内部抗扰度性能和发射性能影响最小化。5.3辅助设备
YD/T1312.1-2008的5.4中的条款适用于本条。5.4设备的分类
YD/T1312.1-2008的5.5中的条款适用于本条，并有以下修改。MES分为以下三类或其组合：
一由汽车主电池供电车载MES（V-MES），应满足移动设备的要求；一由单独电池供电的便携MES（P-MES），应满足便携式设备的要求；由DC或AC电源供电的固定MES（F-MES），应满足基站设备的要求。V-MES属于可安装设备（IE）：P-MES属于便携设备（PE）。6性能判据
6.1总则
设备应满足6.2、6.3、6.4规定的最低性能判据。试验开始时通信连接的建立、通信连接的保持和还原信号信息的评估用来作为试验进行中和试验完成后对EUT基本功能进行评价的性能判据。6.2性能判据A：持续现象（CP）应按照以下要求：
每次试验过程中应使用传输质量测量仪器验证通信链路的保持，且观测到的传输质量应不低于制造商声明的要求。
一当试验结束后：
EUT不能产生制造商声明的用户控制功能或存储数据的丧失：·
试验期间应保持通信连接：
观测到的传输质量不低于制造商声明的要求。在任何情况下发信机不应产生无意识的误操作。6.3性能判据B：瞬态现象（TP）应按照以下要求：
YD/T1312.16-2015
每次试验结束后应使用传输质量测量仪器验证通信链路的保持，且观测到的传输质量应不低于制造商声明的要求。
当包含一系列独立过程的综合试验结束后应验证：EUT不能产生制造商声明的用户控制功能或存储数据的丧失：试验期间应保持通信连接：
观测到的传输质量不低于制造商声明的要求。在任何情况下发信机不应产生无意识的误操作。6.4性能判据C
测试中，性能可以允许降级，功能可以丧失：EUT发信机在空闲状态时不应产生无意识的发射操作。测试后，功能可以由操作者恢复，恢复后，性能没有降级，EUT能正常运行。6.5对于不能建立连续通信链路设备的性能判据6.2、6.3、6.4节的性能判据不适用于不能建立连续通信链路的设备，制造商应声明其产品在抗扰度测试中或测试后可接受的性能水平或性能下降等级，并应在产品描述文件中详述其性能规格，设备制造商应分别提供如6.2、6.3、6.4节所示三个等级的性能判据。6.6对于需要单独进行测试的辅助设备的性能判据6.2、6.3、6.4节的性能判据不适用于需要单独进行测试的辅助设备，制造商应声明其产品在抗扰度测试中或测试后可接受的性能水平或性能下降等级，并应在产品描述文件中详述其性能规格。设备制造商应分别提供如6.26.3、6.4节所示三个等级的性能判据。7适用性
7.1骚扰测量
骚扰测量项目见表1。
表1骚扰测量项目
测量项目
辐射杂
散骚扰
谐波电流
电压波动和闪烁
瞬态传导骚扰
适用端口
机箱端口
辅助设备的机箱端口
电信端口
DC电源输入/输出端口
AC电源输入/输出端口
AC电源输入端口
AC电源输入端口
DC电源输入/输出端口
无线通信设备及其辅助设备
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
本部分中的参考章节
YD/T1312.16-2015
抗扰度试验
抗扰度试验项目见表2。
试验项目
静电放电
辐射骚扰
(80~2700MHz)
电快速瞬变脉冲群
（共模）
浪涌（冲击）
RF场感应的传导骚扰
（共模）bZxz.net
工频磁场
电压变化、电压暂降
和短时中断
瞬变与浪涌
（车载环境）
骚扰测量方法和限值
适用端口
机箱端口
机箱端口
表2抗扰度试验项目
无线通信设备及其辅助设备
信号/电信/控制端口、
DC和AC电源输入端口
信号/电信/控制端口、
AC/DC电源输入端口
信号/电信/控制端口，
DC/AC电源输入端口
机箱端口
AC/DC电源
输入端口
DC电源
输入端口
8.1机箱端口（辐射杂散）
不适用
本项目的测量方法按照YD/T1483中相关内容进行。辐射杂散扰的测量距离建议不小于3m车载
不适用
不适用
不适用
不适用
不适用
不适用
不适用
不适用
本部分中的
参考章节
EUT放置在非导电的支架上，供电应通过射频滤波器后再与EUT相连，以免电源和电缆影响测量结果。
如果EUT为非一体化天线，则天线输出端口应端接50Q匹配负载。EUT应全功率发射。机箱的辐射杂散发射在机箱端口处测量无线信号的峰值输出功率电平，辐射相应信息的有用信号排除在本测量之外。
测量过程中应防止有用信号过载对测量设备的影响。如果本标准的其它部分没有特殊规定，测量上限频率为最高工作频率的10次谐波，但不高于40GHz。带宽的选择和限值如表3所示。
表3机箱端口的杂散辐射骚扰带宽和限值频率范围
30MHz~1GHz
视频带宽应当至少为分辨率带宽的3倍8
分辨率带宽
100kHz
限值（峰值）
-30dBm
