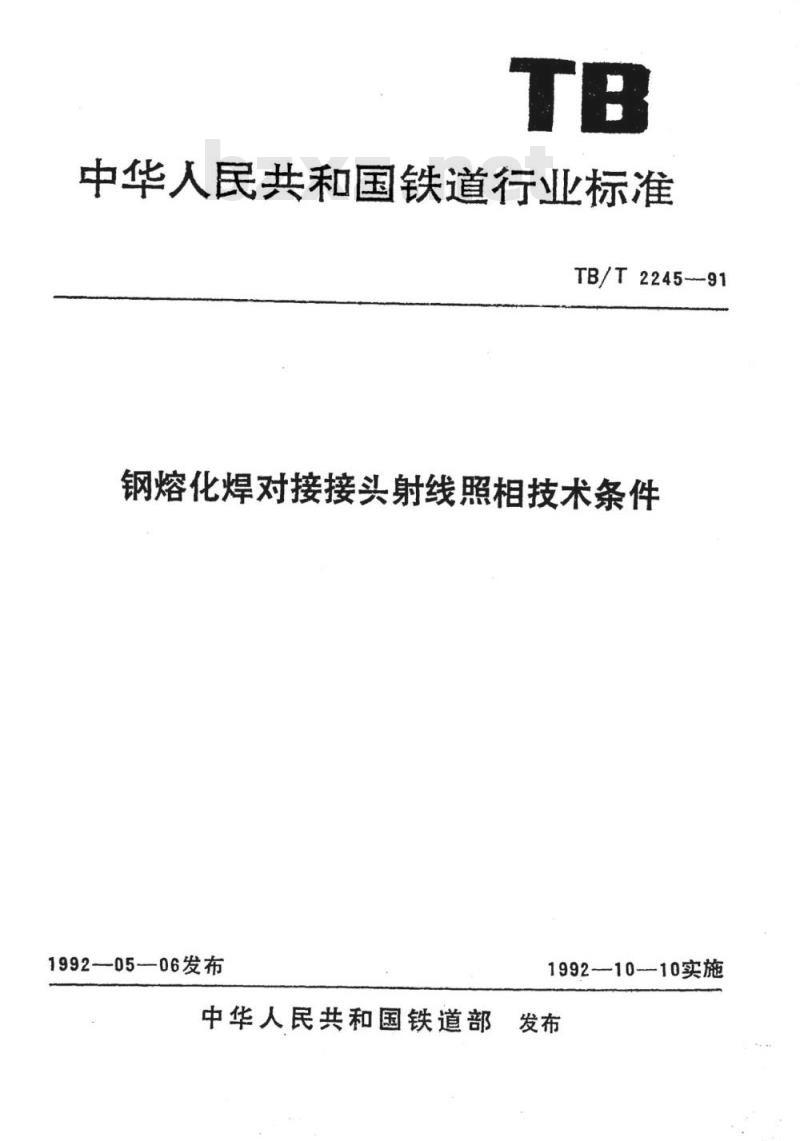

中华人民共和国铁道行业标准
TB/T2245-91
钢熔化焊对接接头射线照相技术条件1992-05-06发布
1992—10--10实施
中华人民共和国铁道部

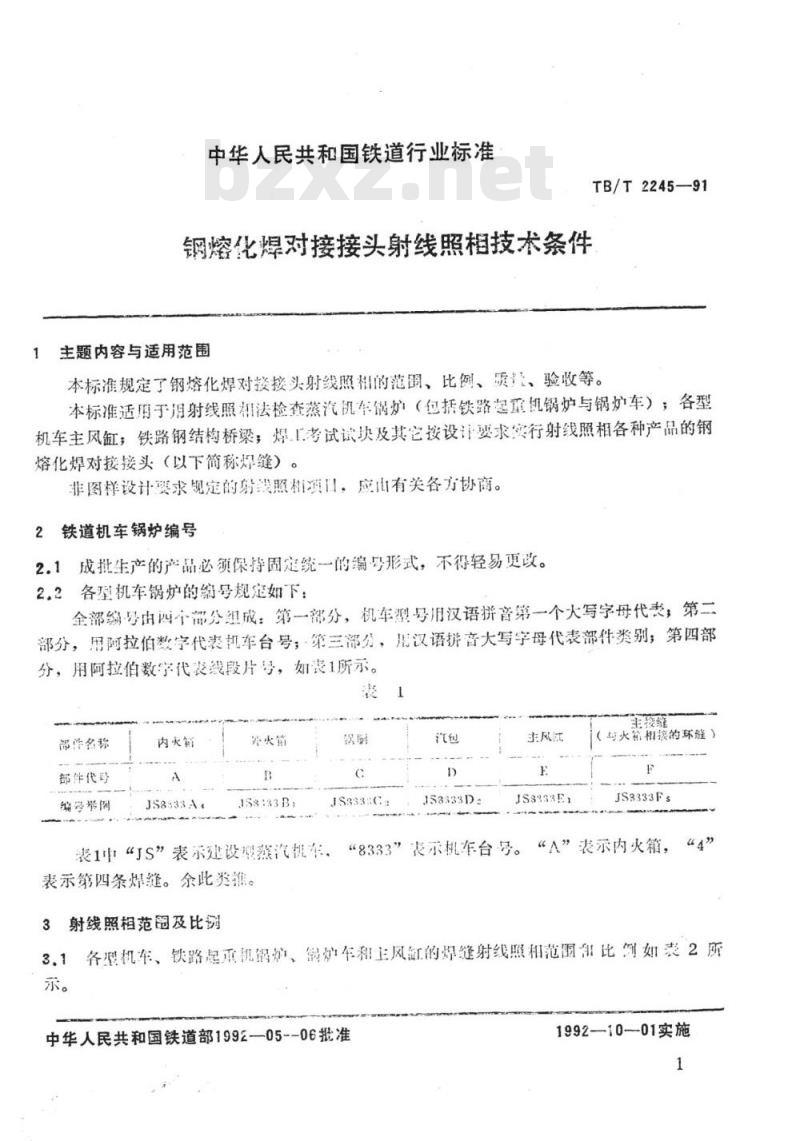

中华人民共和国铁道行业标准
钢熔化焊对接接头射线照相技术条件1主题内容与适用范围
TB/T2245—91
本标准规定了钢熔化焊对接接头射线照相的范围、比例、质量、验收等。本标准适用于用射线照相法检查蒸汽机车锅炉（包括铁路起至机锅炉与锅炉车）；各型机车主风缸，铁路钢结构桥梁；焊工考试试块及其它按设计要求实行射线照相各种产品的钢熔化焊对接接头（以下筒称炽缝）。非图样设计要求规定的射设照相项口，应山有关各方协商。2铁道机车锅炉编号
2.1成批生产的产品必须保持固定统一的编号形式，不得轻易更改。2.2各型机车锅炉的缩号规定如下：全部编号由四个部分组成：第一部分，机车型号用汉语拼音第一个大写字母代表，第二部分，用阿拉伯数宇代表机车台号；第三部分，用汉语拼音大写字母代表部件类别，第四部分，用阿拉伯数字代表线段片号，如表1所示。装
部洋名称
部件代号
编号举例
JS8833A
外火箱
JS3335C
JS3333D:
主风江
JS3333E1
火箱相接的环缝）
JS3333Fs
表1中“JS”表示建设型蒸汽机车，“8333”表示机车台号。“A”表示内火箱，“4”表示第四条煤缝。余此类推。
3射线照相范围及比例

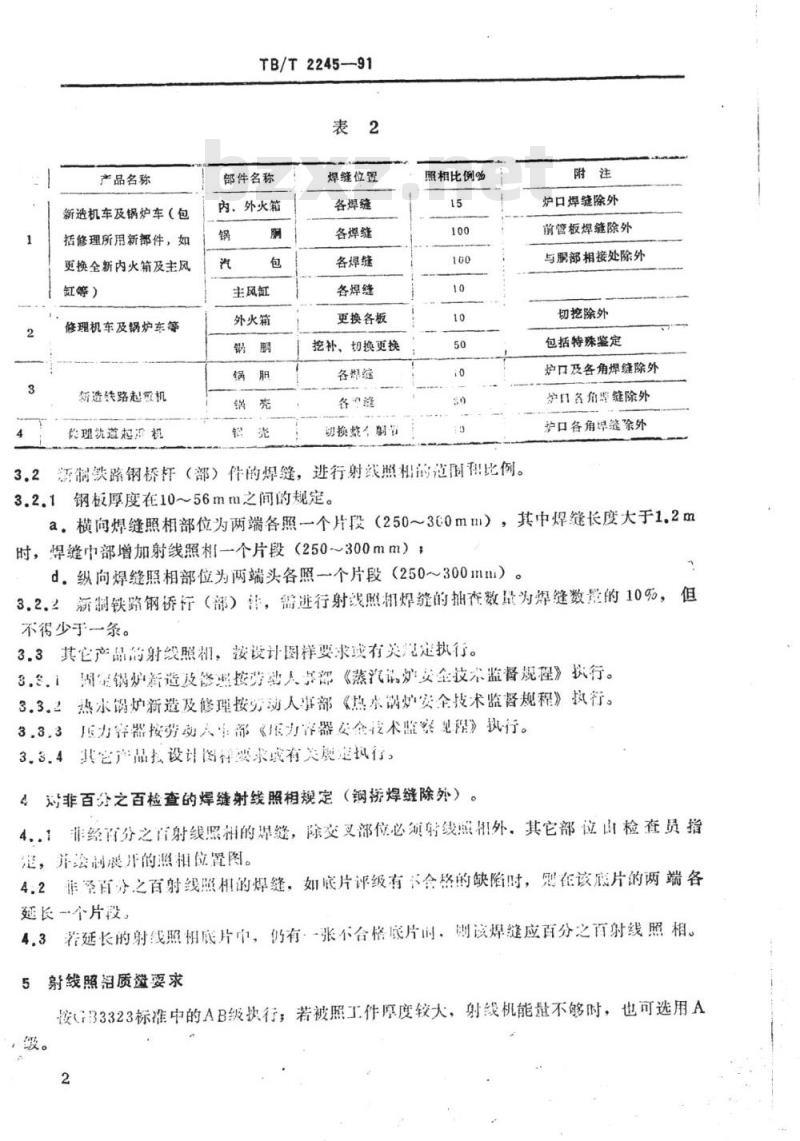

3.1各型机车、铁路起重机铜炉、钢炉车租主风征的焊缝射线照相范围出比例如袁2所示。
中华人民共和国铁道部1992-05--06批准1992—10-01实施
产品名称
新造机车及锅炉车（包
括修理所用新部件，如
更换全新内火箱及主风
缸等）
修理机车及锅炉车等
新造铁路起重机
份理就道起源机
TB/T2245—91
部件名称
内、外火箱
主风缸
外火箱
焊缝位置
各焊缝
各焊缝
各焊缝
各焊缝
更换各板
挖补、切换更换
各煤缝
切换整，厨节
照相比例%
3.2新制铁路钢桥杆（部）件的焊缝，进行射线照相的范剧租比例。附注
炉口焊缝除外
前管板焊缝除外
与脲部相接处除外
切挖除外
包括特殊鉴定
炉口及各角焊缝除外
炉口各角率缝除外
护口各角焊缝余外
3.2.1钢板厚度在10~56mm之间的规定。a。横向焊缝照相部位为两端各照一个片段（250~3c0mm），其中焊缝长度大于1.2m时，焊缝中部增加射线照相个片段（250~300mm）；d。纵向焊缝照相部位为两端头各照一个片段（250~300mm）。3.2.2新制铁路钢侨行（部）售，需进行射线照剂焊缝的抽本数量为焊缝数是的10%，但不得少于一条。
3.3其它产品的射级照相，按设计图样要求或有关见定执行。3.3。1周量锅炉新造及修照按劳动人事部《蒸汽请炉安全技术监督规程》执行。3.3.2热水锅炉新造及修理按劳动人事部《热水锅炉安全技术监督规程》执行。3.3.3服力穿器按劳动人主部《服力客器安金装术监察现程》执行。3.3.4其它产品技设计图样要求成有美规是执行，4对非百分之百检查的焊缝射线照相规定（钢桥焊缝除外）。4.1非经百分之百射线照相的焊缝，除交叉部位必须射线照相外。其它部位由检套员指准，并滋制展开的照相位置图。4.2非经百分之百射线照相的焊缝，如底片评级有不会格的缺陷时，则在该底片的两端各延长一个片段。
4.3若延长的射线照相底片中，仍有·一张不合格底片间。期该焊缝应百分之百射线照相。5射线照相质邀要求
按B3323标准中的AB级执行；若被照工件厚度较大，射线机能量不够时，也可选用A·级。
TB/T2245—91www.bzxz.net

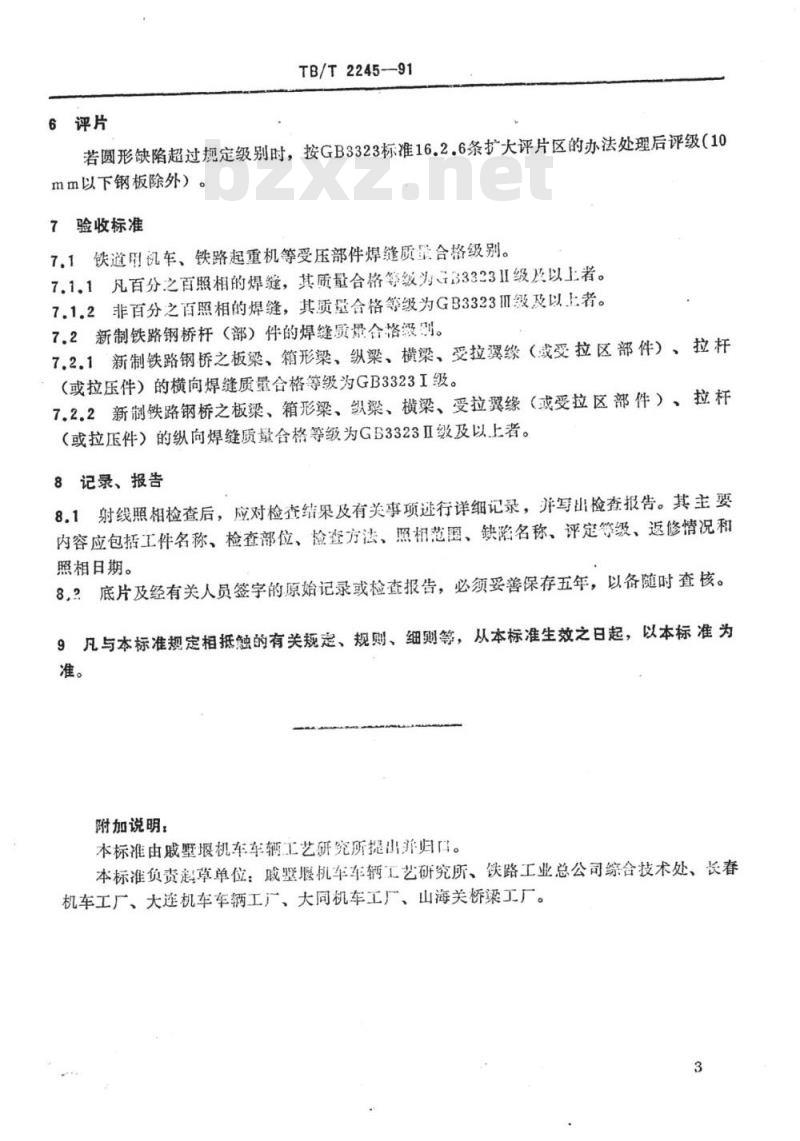

6评片
若圆形缺陷超过规定级别时，按GB3323标准16.2.6条扩大评片区的办法处理后评级（10mm以下钢板除外）。
7验收标准
7.1铁道用机车、铁路起重机等受压部件焊缝质量合格级别。7.1.1凡百分之百照相的焊缝，其质量合格等级为33323I级及以上者。7.1.2非百分之百照相的焊缝，其质量合格等级为GB3323Ⅲ级及以E者。7.2新制铁路钢桥杆（部）件的焊缝质量合格级别。7.2.1新制铁路钢桥之板梁、箱形梁、纵梁、横梁、受拉翼缘（或受拉区部件）、拉杆（或拉压件）的横向焊缝质量合格等级为GB3323I级。7.2.2新制铁路钢桥之板梁、箱形梁、纵梁、横梁、受拉翼缘（或受拉区部件）、拉杆（或拉压件）的纵向焊缝质量合格等级为GB3323Ⅱ级及以上者。8记录、报告
8.1射线照相检查后，应对检查结果及有关事项进行详细记录，并写出检查报告。其主要内容应包括工件名称、检查部位、检查方法、照相范圈、缺陷名称、评定等级、返修情况和照相日期。
8，？底片及经有关人员签字的原始记录或检查报告，必须妥善保存五年，以备随时查核。9凡与本标准规定相抵触的有关规定、规则、细则等，从本标准生效之日起，以本标准为准。
附加说明：
本标准由戚墅堰机车车辆工艺研究所提出并归口。本标准负责起草单位：戚墅堰机车车辆工艺研究所、铁路工业总公司综合技术处、长春机车工厂、大连机车车辆工厂、大同机车工厂、山海关桥梁工厂。3
