【YD通讯标准】 基于同步数字体系(SDH)的多业务传送节点(MSTP)网络管理技术要求 第3部分:网元管理系统(EMS)网络管理系统(NMS)接口功能

ICS33040

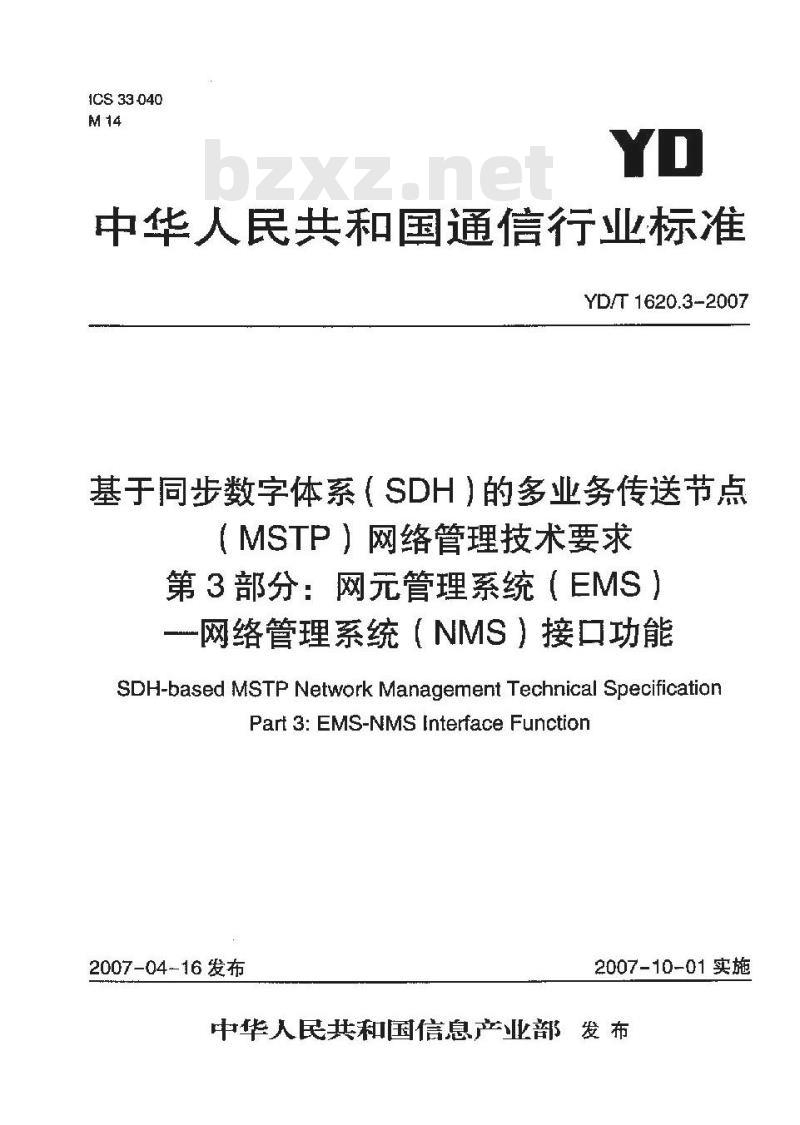

中华人民共和国通信行业标准
YD/T 1620.3-2007
基于同步数字体系（SDH）的多业务传送节点（MSTP）网络管理技术要求
第3部分：网元管理系统（EMS）网络管理系统（NMS）接口功能
SDH-based MSTP Network Management Technical SpecificationPart 3: EMS-NMS Interface Function2007-04-16发布
2007-10-01实施
中华人民共和国信息产业部发布前言·

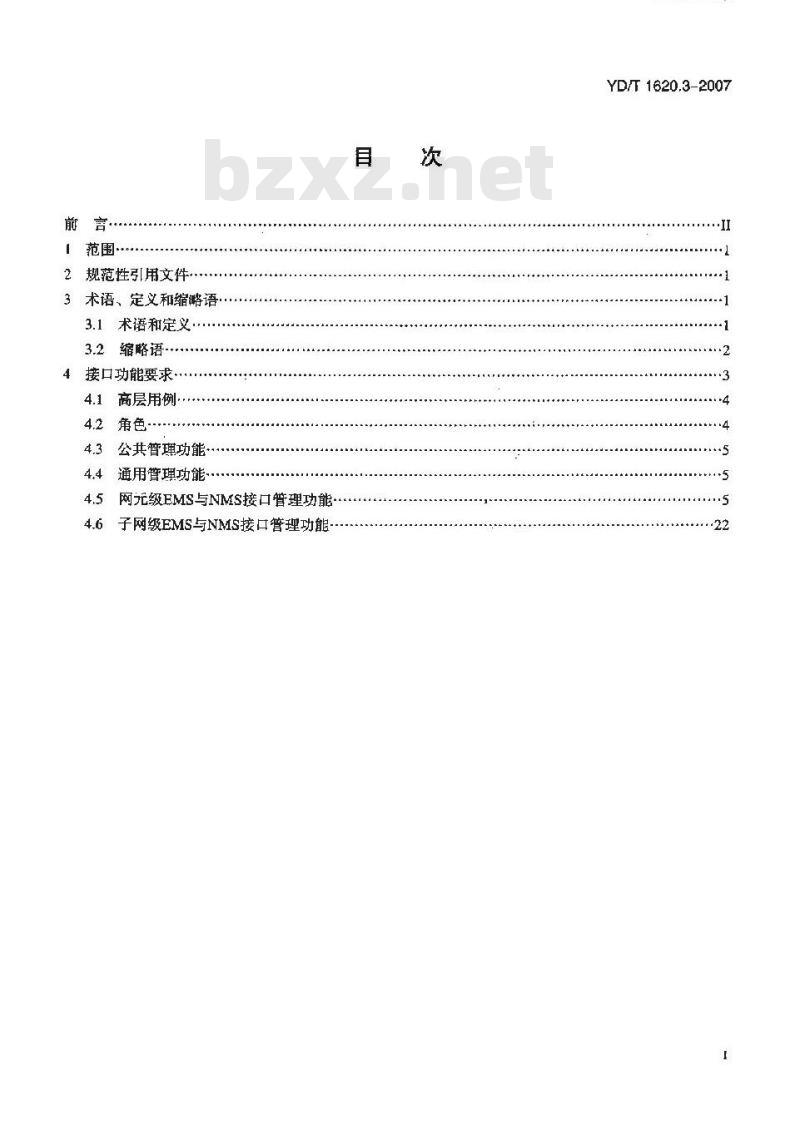

2规范性引用文件
3术语、定义和缩潞语·
3.1 术语和定义，
3.2缩略语-
4接口功能要求
4.1高层用例..
4.2角色··
4.3公共管理功能
4.4通用管理功能…
4.5网无级EMS与NMS接口管理功能·4.6子网级EMS与NMS接口管理功能目次
-YKAONrKAca
YD/T 1620.3-2007
YD/T1620.3-2007

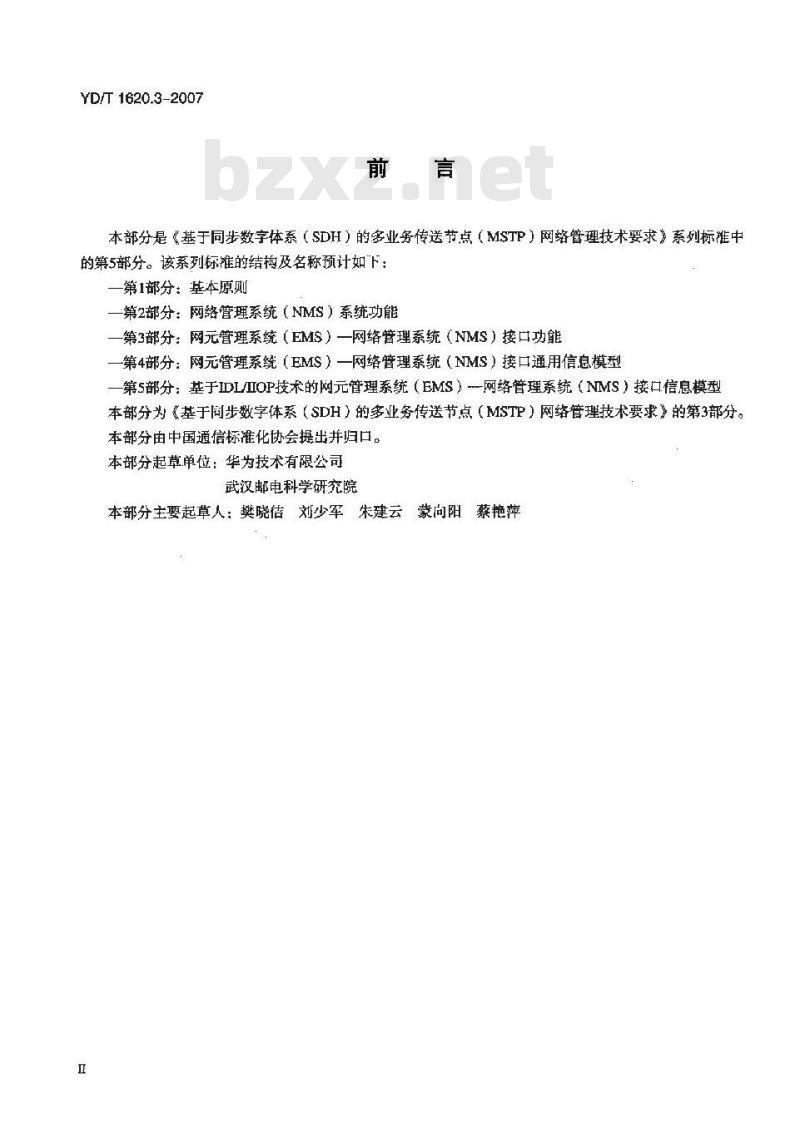

本部分是《基于同步数字体系（SDH）的多业务传送节点（MSTP）网络管理技术要求》系列标准中的第5部分。该系列标准的结构及名称预计如下：一第1部分：基本原则
一第2部分：网络管理系统（NMS）系统功能一第3部分：网元管理系统（EMS）一网络普理系统（NMS）接口功能一第4部分：网元管理系统（EMS）一网络普理系统（NMS）接口通用信息模型一第5部分：基于IDL/IOP技术的网元管理系统（EMS）网络管理系统（NMS）接口信息模型本部分为《基于同步数字体系（SDH）的多业务传送节点（MSTP）网络管理技术要求》的第3部分。本部分由中国通信标准化协会提出并归口。本部分起草单位：华为技术有限公司武汉邮电科学研究院
本部分主要起草人：樊晓估刘少军朱建云蒙向阳蔡艳萍基于同步数字体系（SDH）的
KAONTKAca-
YD/T 1620.3-2007

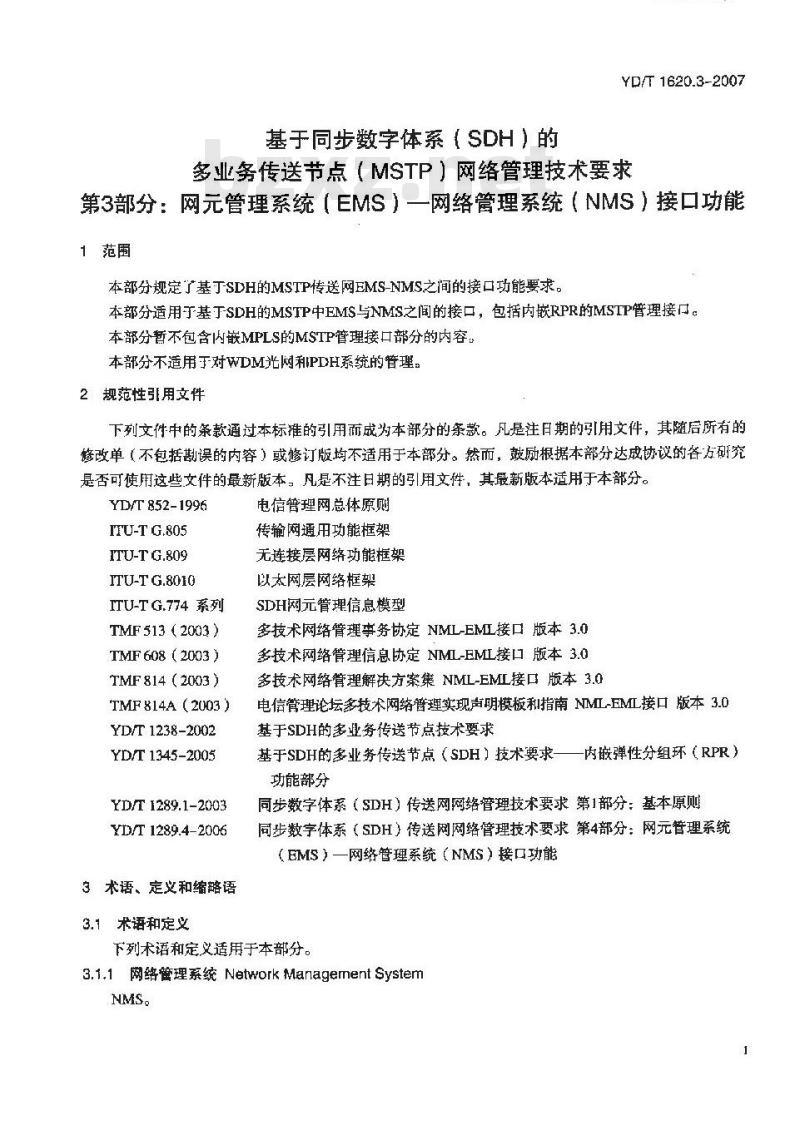

多业务传送节点（MSTP）网络管理技术要求第3部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能1范围
本部分规定了基丁SDH的MSTP传送网EMS-NMS之间的接口功能要求。本部分适用于基丁SDH的MSTP中EMS与NMS之间的接口，包括内嵌RPR的MSTP管理接口。本部分暂不包含内嵌MPLS的MSTP管理接口部分的内容：本部分不适用于对WDM光网和PDH系统的管理：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。YD/T 852-1996
ITU-T G.805
ITU-T G.809
ITU-T G.801G
ITU-T G,774 系列
TMF 513 (2003)
TMF 608 (2003 )
TMF 814 (2003 )
TMF 814A (2003)
YD/T1238-2002
YD/T 1345-2005
YD/T 1289.1-2003
YD/T1289.4-2006
3术语、定义和缩语
3.1术语和定义
电信管理网总体原则
传输网通用功能框架
无连接层网络功能框架
以太网层网络框架
SDH网元管理信息模型
多技术网络管理事务协定NML-EML接口版本3.0多技术网络管理信息协定NML-EML接口版本3.0多技术网络管理解决方案集NML-EML接口版本3.0电信管理论坛多技术网络管理实现声明模板和指南NML-EML接口版本3.0基于SDH的多业务传送节点技术要求基于SDH的多业务传送节点（SDH）技术要求一一内嵌弹性分组环（RPR）功能部分
同步数字体系（SDH）传送网网络管理技术要求第1部分：基本原则同步数字体系（SDH）传送网网络管理技术要求第4部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能下列术语和定义适用于本部分。3.1.1网络蓄理系统Network Management SystemNMS。
YD/T 1620.3-2007

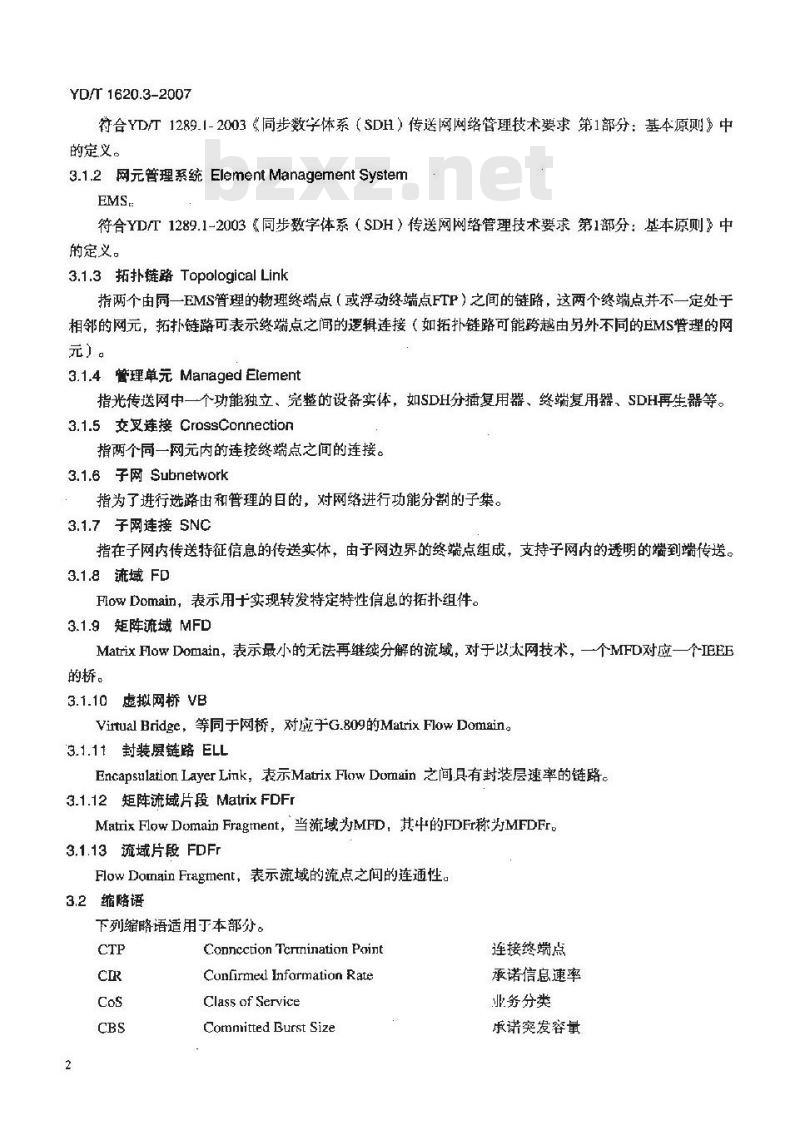

符合YDT1289.1-2003《同步数字体系（SDH）传送网网络管理技术要求第1部分：基本原则》中的定义。
3.1.2 网元管理系统 Element Management SystemEMS.
符合YD/T1289.1-2003《同步数字体系（SDH）传送网网络管理技术要求第1部分：基本原则》中的定义。
3.1.3拓扑链路TopologicalLink指两个由厕一EMS管理的物理终端点（或浮动终端点FTP）之间的链路，这两个终端点并不一定处于相邻的网元，拓扑链路可表示终端点之间的逻辑连接（如拓扑链路可能跨越由另外不同的EMS普理的网元）。
3.1.4管理单元Managed Element指光传送网中一个功能独立、完整的设备实体，如SDH分插复用器、终端复用器、SDH再生器等。3.1.5交叉连接CrassConnection指两个同一网元内的连接终端点之间的连接。3.1.6 子网 Subnetwork
指为了进行选路由和管理的目的，对网络进行功能分割的子集。3.1.7子网连接 SNC
指在子网内传送特征信息的传送实体，由子网边界的终端点组成，支持子网内的透明的端到端传送。3.1.8流域FD
FowDomain，表示用于实现转发特定特性信息的拓扑组件。3.1.9矩阵流域MFD
MatrixFlowDomain，表示最小的无法再继续分解的流域，对于以太网技术，一个MFD对应一个IEEE的桥。
3.1.10虚拟网桥VB
Vitual Bridge，等同于网桥，对应于G.B09的MatrixFlowDomain。3.1.11封装层链路ELL
Encapsulation Layer Link，表示MatrixFlow Domain之间只有封装层速率的链路。3.1.12矩阵流域片段MatrixFDFrMatixFlowDomain Fragtnent，当流域为MFD，其中的FDFr称为MFDFr3.1.13流域片段FDFr
FlowDomainFragment，表示流域的流点之间的连通性。3.2缩略语
下列缩略语适用于本部分。
Conncction Tcrmnination PaintConfirmed Infarmation Rate
Class of Service
Committed Burst Size
连接终端点
承诺信息速率
业务分类
承诺突发容量
EVPLAN
4接口功能要求
Data Commanication Netwurk
Element Management System
Excess Information Rate
Ethernet Private Line
Ethernet Virtual Private LineEthernet Private LAN
Ethernet Virtual Private LANFrame Check Sequence
Floating Termination Point
Generic Framing Procedure
Link Access Procedure-SDH
Link Capacity Adjustinent SchemeMedia Access Control
Multi-Service Transport Platform Multiple Spanning Tree ProtocolMaximum Burst Size
Network Management System
Physical Temination Point
Peak Infurmation Rate
Point-to-Point Protocol
Port VLAN Identifier
Quality of Service
Rapid Spanning Tree ProtocolResilient Packet Ring
Synchronous Digital HierarchySub-Network ConnectionProtectionSpanning Tree ProtocolWww.bzxZ.net
TelecornmunicationsManagementNetworkVLAN Identifier
Virtual Local Area Network
Virtual Bridge
数据通信网
网元管理系统
多余信息速率
以太网专线
以太网虚拟专线
-KAONTKAca-
YD/T 1620.3-2007
以太网专用局域网
鹿拟以太网专用局域网
顿校验序列
浮动缀端点
通用成顿规程
链路接人协议一SDH
链路容量调整方案
介质访问控制
多业务传送节点
多生成树协议
最大突发容量
网络管理系统
物理终端点
峰值信息速率
点对点协议
端口VLAN标识符
服务质量
快速生成树协议
弹性分组环
同步数字体系
子网连接保护
生成树协议
电信管理网
VLAN标识符
虚拟局域网
虚拟网桥
基于SDH的MSTP管理系统完成标准管理信息的交换及安全管理、配置管理、故障管理和I性能管理。管理的网络层次包括：SDH，ATM，以太网，RPR，MPLS。网元间通过ECC协议栈或TCP/P协议栈通信。管理系统的总体结构如图1所示。3
YD/T 1620.3-2007
故障管理
SDH 管理
MSTP网元
配置管理
ATM替理
Q3/CORBAXML其地
MSTP网管系统
性能管理
以太网普理
ECC协设栈或TCPILP协设栈
安全苔理
RPR管理
MPLS管理
MSTP网元
图1基于SDH的MSTP管理系统总体结构图1定义了基于SDH的MSTP管理系统的总体结构。MSTP网管系统的北向接口可以是Q3、CORBA、XML或其他，本标准不作限制、
4.1高层用例
基于SDH的MSTP网络管理系统NMS与网元管理系统EMS之间接口功能的高层用例包括公共管理功能、配置管理功能、性能管理功能、故障管理功能和安全管理功能，如图2所示。（MSTP网络管理接口功能）
Ssinelunda
配管理功
性能管理功瞻
extena
敬障管理功能
Cextend>
（公共管理功能集）
图2高层用例
全管理功能
在图1中，<>表示NMS与EMS间接口功能用例可进一步分解为4个用例：配罩管理功能集性能管理功能集、故障管理功能集和安全管理功能集，>表示配置管理功能集、性能管理功能集、安全管理功能集或故障管理功能集用例中的功能，可能需要公共管理功能集中的功能作为支持。4.2角色
EMS。
4.3公共管理功能
KAONTKAca-
YD/T 1620.3-2007
公共管理功能应符合YTD/T1289.4-2006（同业数字体系（SDH）传送网网络管理技术要求第4部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能》第4.3节的要求。4.4通用管理功能
通用管理功能应符合YD/T1289.4-2006《同步数字体系（SDH）传送网网络管理技术要求第4部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能》第4.4节的要求。MSTP新增的告警数据和性能数据，应符合下列标准相应章节的要求。YD/T1238-2002《基于SDH的多业务传送节点技术要求》第10.1.1.2节、第10.1.1.3节、第10.2.1.1节和第10,2.1,2节。
YD/T1345-2005《基于SDH的多业务传送节点（SDH）技术要求一一内嵌弹性分组环（RPR）功能部分》第10.2.1.3节、第10.3.2节。4.5，网元级EMS与NMS接口管理功能4.5.1配置管理功能
4.5.1.1终端点配置管理
终端点配置管理应符合YD/T1289.4-2006《同步数字体系（SDH）传送网网络管理技术要求第4部分：网元誉理系统（EMS）一网络管理系统（NMS）接口功能》第4.5.1.1节的要求。4.5.1.2交叉连接配置管理
交义连接配置管理应衍合YD/T1289.4-2006《同步数字体系（SDH）传送网网络管理技术要求第4部分：网元管理系统（EMS）一网络管理系统（NMS）接口功能》第4.5.1,2节的要求。4.5.1.3以太网端口管理
4.5.1.3.1设置以太网单板UNI属性（可选）EMS应允许NMS设置以太网单板UNI属性，请求中包括以下参数：一 UNI标识符：
一UNI属性（包括双工模式[全双工/半双工」、自协商模式[使能禁止]、最大数据包长度[可选]、使能状态、PVID、Tag属性等参数）。4.5.1.3.2查询以太网单板UNI属性EMS应允许NMS查询以太网单板UNI的属性，包括：-一UNI标识符：
一用户标签；
一UNI属性（包括双工模式、自协商模式、段大数据包长度[可选l、使能状态、PVD、Ta属性、层速率等参数）。
4.5.1.3.3以太网端口创建通知上报（可选）当EMS侧新增端口时，需要主动向NMS.F报端口创建通知，通知中包含新增端口的信息：一 端口标识符；
一端口用户标签；
一端口属性（包括双工模式、自协商模式、最大数据包长度、使能状态、PVID、Tag属性、层速率等参数）；
YD/T1620.3-2007
端类型（UNI或者NNI）。
4.5.1.3.4以太网端口删除通知上报（可选）当EMS侧删除端口时，需要主动向NMS上报端口删除通知，通知中包含删除端口的标识4.5.1.3.5设置以太网单板NNI属性（可选】EMS应允许NMS设置以太网单板NNI的属性，请求中包括以下参数：一 NNI标识符；
一NNI属性（包括PVID、Tag属性、以太网封装协议类型、封装协议参数等）。封装协议类型：包括GFP，LAPS[可选]，HDLC[可选]等。封装协议参数：包括扰码属性，扩展头选项、FCS 检验字段长度、FCS 位序、FCS是否 CRC 取反等参数（参数取值可选）。
4.5.1.3.6查询以太网单板NNI满性EMS应允许NMS查询以太网单板NNI的属性，包括：一 NNI标识符；
一用户标签：
一NNI属性（包括PVID、Tag展性、层速率、以太网封装协议类型、封装协议参数等）。4.5.1.3.7以太网单板端口属性改变通知上报当EMS侧以太网单板端口的属性发生改变时，应主动上报NMS相应的属性改变通知。4.5.1.3.8设置以太网单板NNI绑定EMS应允许NMS设置指定的NNI的通道绑定关系，请求参数包括：NNI标识符：
一绑定通道类型（包括VC-4-Xv/VC-3-Xv/VC-12-Xv/VC-11-Xv/VC-4-Xc/VC-3-Xc/VC-12-Xc/VC-11-Xc) ;
绑定通道名称列表
一方向（上行、下行、双向）。4.5.1.3.9查询以太网单板NNI绑定EMS应允许NMS查询指定的NNI的通道绑定关系，包括：NNI标识符；
一绑定通道类型：
一绑定通道名称列表；
一携载负荷的通道名称列表（可选）：一方向（上行、下行、双向）。4.5.1.3.10以太网单板NNI绑定改变通知上报当EMS侧NNI绑定关系发生改变时，应主动向NMS上报相应的改变通知。4.5.1.4Flow Domain管理
4.5.1,4.1查询 Ffow Domain 名字EMS应允许NMS查询其管理的所有流域的名字，返回参数包括：一FlowDotnain名字列表。
4.5.1.4.2查询所有 Flow DomainEMS应允许NMS查询其共管理的所有流域，返回参数包括：— Flow Domain 列表。
4.5.1.4.3查询指定的 Flow DomainEMS应允许NMS根据FlowDamain名称查询指定的流域，请求参数包括：\-FlowDomain标识符。
若查询成功，返回参数包括：
一 Flaw Domain 标识符；
一FlawDomain包含的端口列表；-Flaw Domain 类型。
4.5.1.5MatrixFDFr配置管理（可选）4.5.1,5.1创建 Matrix FDFr
EMS应允许NMS创建MalrixFDFr，请求中包括以下参数：-nkAoNrKca-
YD/T 1620.3-2007
一MatrixFDFr源端TP信息（对于单向MFDFr，该参数包含源端TP信息列表；对于双向MFDFr，该参数包含所有TP信息列表）：MatrixFDFr宿端TP信息（对于单向MIFDFr，该参数包含宿端TP信息列表：对于双向MFDFr，该参数为空）；
其中源端、宿端TP信息包括：
一TP标识符（可以是 NNI、UNI、RPR 端口等）一TP的业务参数列表（包括 VLAN标识等）。一MatrixFDFr方向：
一 Matrix FDFr 激活状态:
一附加信息。
若创建成功，返回信息如下：
一创建成功的MatrixFDFr标识符。4.5.1.5.2删除 Matrix FDFr
EMS应允许NMS删除某个或某些MatrixFDFr，请求中包括以下参数：一 Matrix FDFr 标识符或指定 Matrix FDFr标识符的条件4.5.t.5.3查询 Matrix FDFr
EMS应允许NMS查询某个或某些MatrixFDFr，请求中包括以下参数：一 MatrixFDFr标识符或指定 Matrix FDFr标识符的条件。4.5.1:5.4创建 Matrix FDFr通知上报当EMS创建MatrixFDFr后，应主动向NMS上报MatixFDFr创建通知。4.5.1.5.5 删除 Matrix FDFr 通知上报当EMS删除MatrixFDFr后，应主动向NMS上报MatrixFDFr创建通知。4.5.1.5.6MatrixFDFr属性改变通知上报当EMS侧MatrixFDFr状态或属性发生改变后，应主动向NMS上报MatrixFDFr属性改变通知。7
YD/T 1620.3-2007
4.5.1.6以太网二层交换管理
4.5.1.6.1创建虚拟网桥【可选】EMS应允许NMS进行以太网虚拟网桥的创建，请求中包括以下参数：一单板标识符：
一虚拟网桥D;
虚拟网桥名称
返回参数应包含：
一虚拟网桥标识符：
一虚拟网桥名称：
一虚拟网桥端口列表。
其中虚拟网桥端口参数应包括：一虚拟网桥端口编号：
一虚拟网桥端口已挂接端口。
4.5.1.6.2珊除虚拟网桥（可选）EMS应允许NMS进行以太网虚拟网桥的删除，请求中包括以下参数：一虚拟网桥标识符。
4.5.1.6.3查询虚拟网桥/网桥
EMS应允许NMS查询指定虚拟网桥/网桥信息或网元内所有的虚拟网桥/网桥信息，请求参数包括：一网元或虚拟网桥/网桥标识符。返回参数应包含：
一虚拟网桥/网桥标识符；
一虚拟网桥/网桥名称；
—虚拟网桥网桥端口列表。
4.5.1.6.4创建虚拟网桥通知上报（可选】EMS侧如果新创建虚拟网桥，则应该主动向NMS上报网桥创建通知。4.5.1.6.5除虚拟网桥通知上报（可选）EMS侧如果删除虚拟网桥，则应该主动向NMS上报网桥删除通知。4.5.1.6.6虚拟网桥/网桥属性改变通知上报EMS侧如果改变虚拟网桥/网桥属性（包括虚拟网桥/网桥端口属性改变），则应该主动向NMS上报虚拟网桥/网桥属性改变通知。
4.5.1.6.7创建 VLAN
EMS应允许NMS创建以太网VLAN，请求中包括以下参数：一虚拟网桥/网桥标识符：
虚拟局域网ID;
一虚拟网桥/网桥中用作VLAN转发的虚拟网桥/网桥端口标识符列表。返回参数应包含：
VLAN标识符;
— VLAN所属虚拟网桥/网桥标识符;一VLAN转发虚拟网析/网桥端口列表。4.5.1.6.8删除 VLAN
EMS应允许NMS删除指定的以太网VLAN，请求中包括以下参数：VLAN标识符。
4.5.1.6.9查询 VLAN
KAONTKAca-
YD/T 1620.3-2007
EMS应允许NMS查询属于指定设备/以太网单板的所有VLAN信息，请求参数包括：一单板/设备标识符。
返回参数应包含：
一VLAN标识符；
VLAN所属虚拟网桥/网桥标识符：二VLAN转发虚拟网桥/网桥端口列表。4.5.1.6.10创建VLAN通知上报
EMS侧如集新创建LAN对象，则底该主动向NMS上报VLAN创建通知。4.5.1.6.11删除 VLAN通知上报
EMS侧如果巢删除VLAN对象，则应该主动向NMS上报VLAN删除通知。4.5.1.6.12VLAN 属性改变通知上报EMS侧如果改变VLAN对象属性（包括转发端口属性），则应该主动向NMS上报VLAN属性改变通知。
4.5.1.6.13设置二层交换静态转发表（可选）EMS应允许NMS配置虚拟网桥/网桥二层交换静态转发表，请求中包括以下参数：一虚拟网桥网桥标识符：
一VLAN 标识符（可选）；
一 MAC 地址;
一转发端口，
4.5.1.6.14删除二层交换静态转发表（可选】EMS应允许NMS删除虚拟网桥/网桥二层交换静态转发表，请求中包括以下参数：一静态转发表记录标识符。
4.5.1.6.15查询二层交换静态转发表EMS应允许NMS查询虚拟网桥/网桥二层交换静态转发表，请求中包括以下参数：一虚拟网桥/网桥标识符。
4.5.1.6.16·二层交换静态转发表改变通知上报【可选】当EMS侧以太网单板虚拟网桥/网桥二层交换静态转发表项发牛改变时（包括创建、删除），应主动报NMS相应的表项改变通知。
4.5.1.6.17设置 IGMP Snooping 使能状态（可选》BMS应充许NMS设置虚拟网桥/网桥IGMPSnooping使能状态，请求中包括以下参数：一虚拟网桥网桥标识符；
