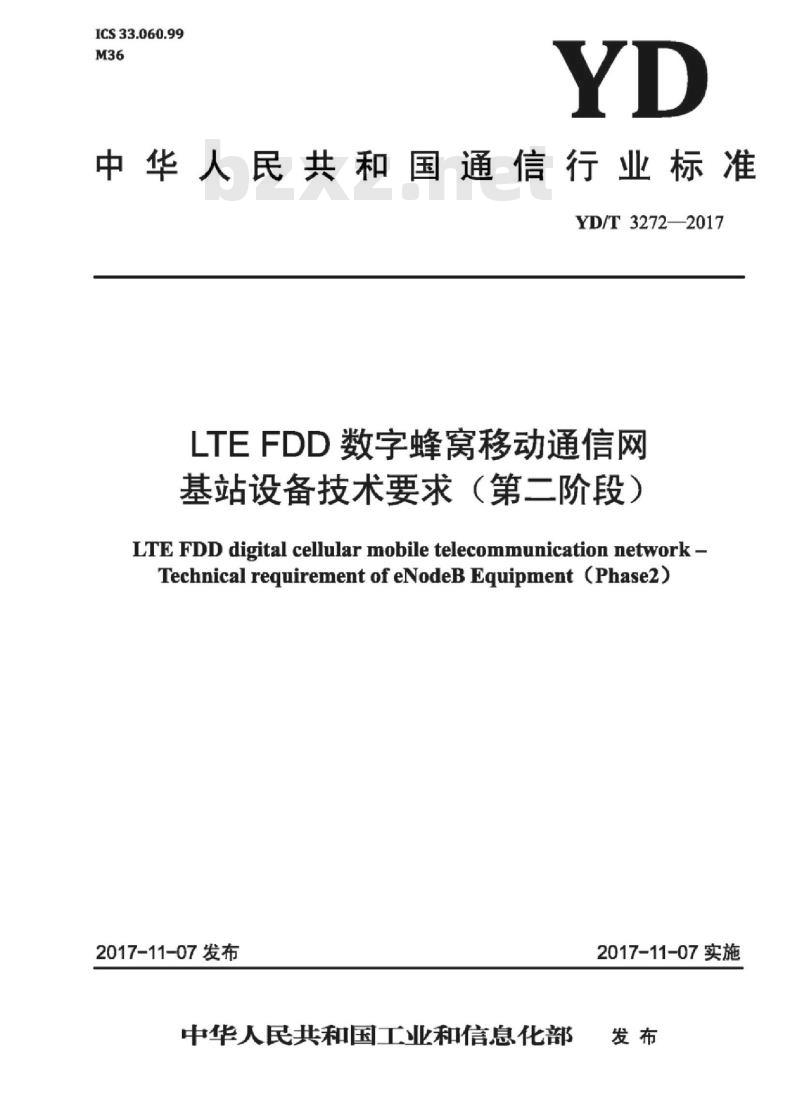

【YD通讯标准】 LTE FDD 数字蜂窝移动通信网基站设备技术要求(第二阶段)

ICS33.060.99
中华人民共和国通信行业标准
YD/T3272—2017
LTEFDD数字蜂窝移动通信网
基站设备技术要求（第二阶段）LTE FDD digital cellular mobile telecommunication network -Technical requirement of eNodeB Equipment (Phase2)2017-11-07发布
中华人民共和国工业和信息化部2017-11-07实施

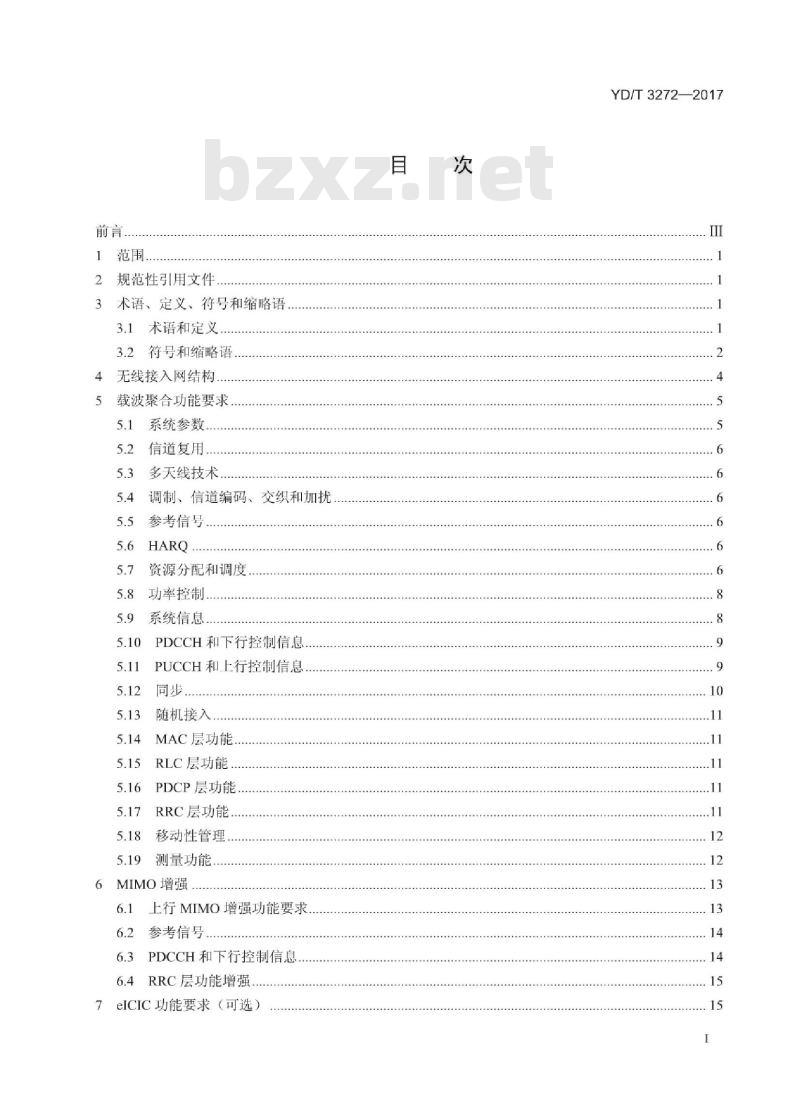

1范围
2规范性引用文件
3术语、定义、符号和缩略语
3.1术语和定义，
3.2符号和缩略语
无线接入网结构
载波聚合功能要求
5.1系统参数.
信道复用，
多天线技术
调制、信道编码、交织和加扰
参考信号
资源分配和调度
功率控制
系统信息bZxz.net
PDCCH和下行控制信息，
PUCCH和上行控制信息
随机接入
MAC层功能
RLC层功能
PDCP层功能，
RRC层功能
移动性管理
5.19测量功能.
MIMO增强
上行MIMO增强功能要求，
参考信号
6.3PDCCH和下行控制信息
RRC层功能增强
7eICIC功能要求（可选
YD/T3272—2017
YD/T3272—2017

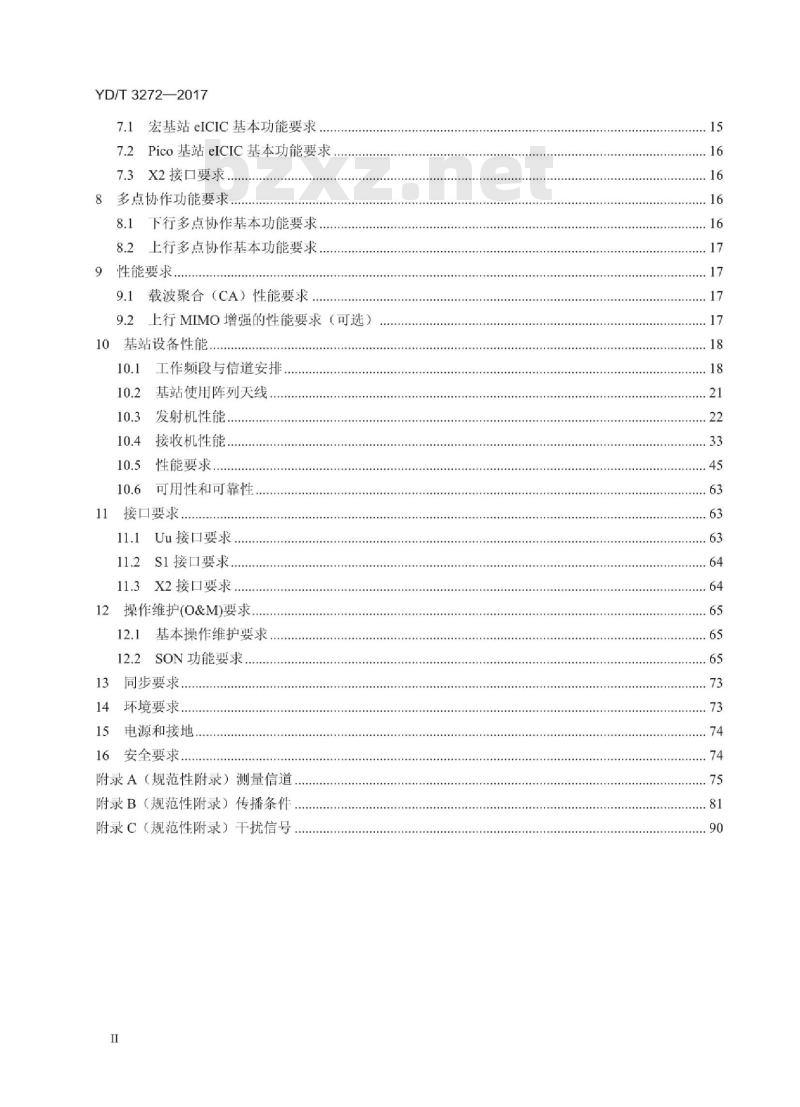

7.1宏基站eICIC基本功能要求
7.2Pico基站eICIC基本功能要求7.3X2接口要求
8多点协作功能要求，
8.1下行多点协作基本功能要求
8.2上行多点协作基本功能要求.9性能要求.
9.1载波聚合（CA）性能要求
9.2上行MIMO增强的性能要求（可选）10基站设备性能.
10.1工作频段与信道安排
10.2基站使用阵列天线
发射机性能
10.4接收机性能.
10.5性能要求
10.6可用性和可靠性
11接口要求，
11.1Uu接口要求...
11.2S1接口要求.
11.3X2接口要求，
12操作维护(O&M)要求.
12.1基本操作维护要求
12.2SON功能要求
13同步要求，
14环境要求..
15电源和接地
16安全要求
附录A（规范性附录）测量信道
附录B（规范性附录）传播条件，附录C（规范性附录）干扰信号
YD/T3272—2017

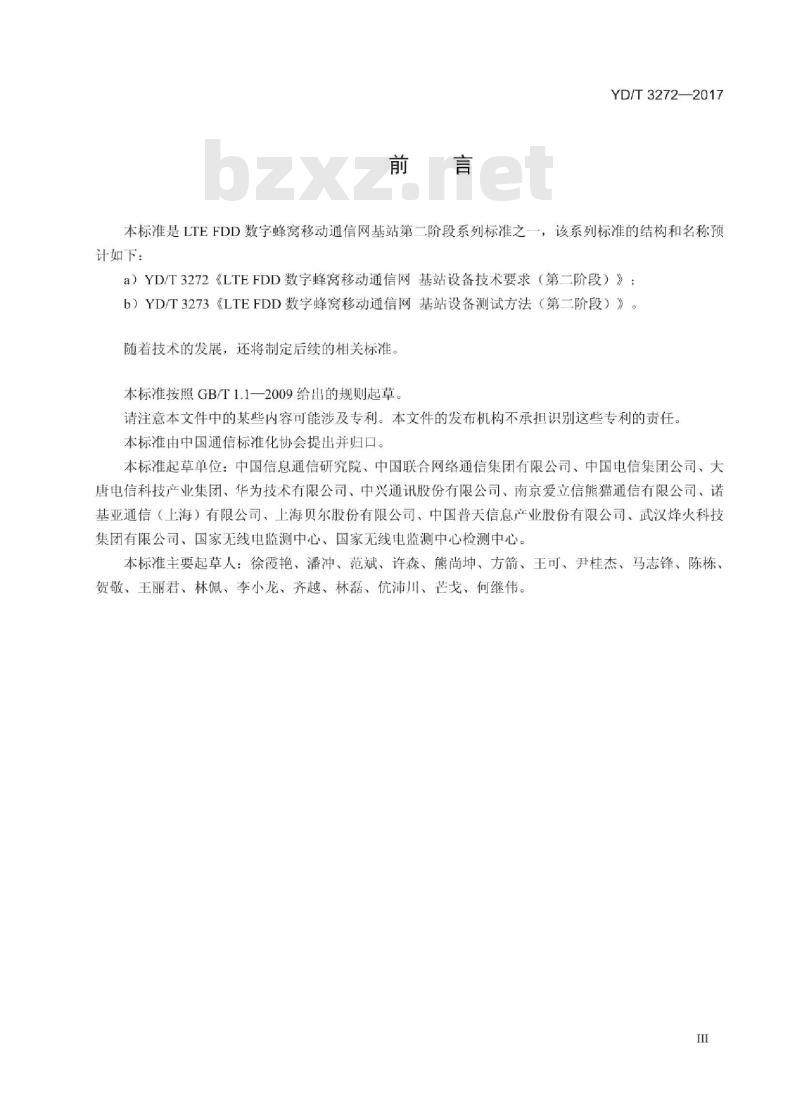

本标准是LTEFDD数字蜂窝移动通信网基站第二阶段系列标准之一，该系列标准的结构和名称预计如下
a）YD/T3272《LTEFDD数字蜂窝移动通信网基站设备技术要求（第二阶段）》：b）YD/T3273《LTEFDD数字蜂窝移动通信网基站设备测试方法（第二阶段）》。随着技术的发展，还将制定后续的相关标准本标准按照GB/T1.1一2009给出的规则起草。请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国联合网络通信集团有限公司、中国电信集团公司、大唐电信科技产业集团、华为技术有限公司、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司，诺基亚通信（上海）有限公司、上海贝尔股份有限公司、中国普天信息产业股份有限公司、武汉烽火科技集团有限公司、国家无线电监测中心、国家无线电监测中心检测中心。本标准主要起草人：徐霞艳、潘冲、范斌、许森、熊尚坤、方箭、王可、尹桂杰、马志锋、陈栋、贺敬、王丽君、林佩、李小龙、齐越、林磊、伉沛川、芒戈、何继伟。III
YD/T3272—2017

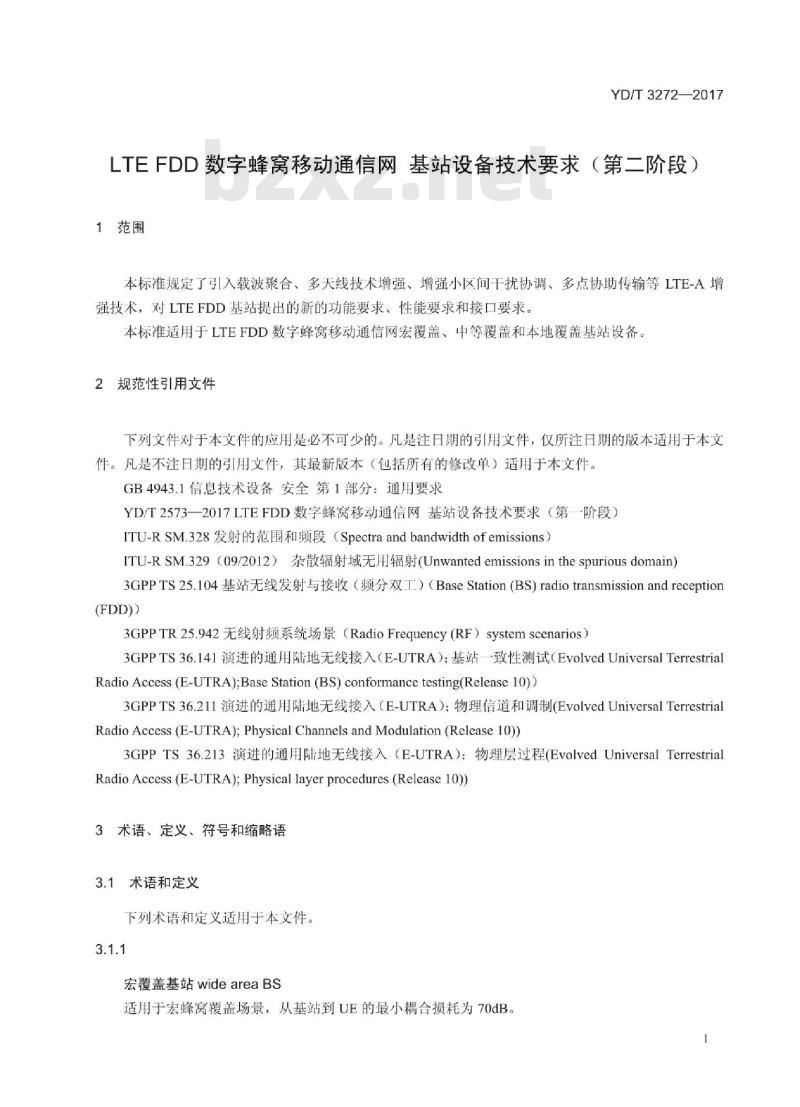

LTEFDD数字蜂窝移动通信网基站设备技术要求（第二阶段）1范围
本标准规定了引入载波聚合、多天线技术增强、增强小区间干扰协调、多点协助传输等LTE-A增强技术，对LTEFDD基站提出的新的功能要求、性能要求和接口要求。本标准适用于LTEFDD数字蜂窝移动通信网宏覆盖、中等覆盖和本地覆盖基站设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求YD/T2573一2017LTEFDD数字蜂窝移动通信网基站设备技术要求（第一阶段）ITU-RSM.328发射的范围和频段（Spectraandbandwidthofemissions）ITU-RSM.329（09/2012）杂散辐射域无用辐射（Unwantedemissionsinthespuriousdomain）3GPPTS25.104基站无线发射与接收（频分双工）（BaseStation（BS)radiotransmissionandreception(FDD))
3GPPTR25.942无线射频系统场景（RadioFrequency（RF）systemscenarios）3GPPTS36.141演进的通用陆地无线接入（E-UTRA）；基站一致性测试（EvolvedUniversalTerrestrialRadio Access (E-UTRA);Base Station (BS) conformance testing(Release 1O))3GPPTS36.211演进的通用陆地无线接入（E-UTRA)；物理信道和调制(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical Channels and Modulation (Release 10))3GPPTS36.213演进的通用陆地无线接入（E-UTRA）；物理层过程(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical layer procedures (Release 10)3术语、定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
宏覆盖基站wideareaBs
适用于宏蜂窝覆盖场景，从基站到UE的最小耦合损耗为70dB。YD/T3272—2017
中等覆盖基站mediumrangeBS
适用于微蜂窝覆盖场景，从基站到UE的最小耦合损耗为53dB。3.1.3
本地覆盖基站localareaBs
适用于微微蜂窝覆盖场景，从基站到UE的最小耦合损耗为45dB。3.1.4
主小区primarycell
工作于主载波的小区，在主小区上UE执行初始连接建立，或发起连接重建过程；或是在切换过程中指示为主小区的服务小区。
辅小区secondarycell
工作于辅载波的小区，可在RRC连接建立后配置，为UE提供额外的无线资源。3.1.6
服务小区servingcell
对RRCCONNECTED状态下非CA配置的UE，只有一个服务小区，即主小区。对RRC_CONNECTED状态下CA配置的UE，服务小区包括一个主小区和所有辅小区。3.2符号和缩略语
下列符号和缩略语适用于本文件。16QAM
C-RNTI
16阶正交幅度调制
64阶正交幅度调制
邻道泄漏抑制比
应答信号
邻道选择性
加性高斯白噪声
基带单元
循环前缀
信道质量指示
循环元余校验
小区无线网络临时标识
信道状态信息
下行链路控制信息
16 Quadrature Amplitude Modulation64 Quadrature Amplitude ModulationAdjacent Channel LeakageRatioAcknowledgement(inHARQprotocols)Adjacent Channel SelectivityAdditive White Gaussian NoiseBaseBand Unit
Base Station
Cyclic Prefix
Channel Quality Indicator
CyclicRedundancy Check
CellRadioNetworkTemporaryIdentityChannel State Information
DownlinkControl Information
eNodeB (eNB)
EARFCN
E-UTRA
E-UTRAN
离散傅里叶变换
演进型NodeB
E-UTRA绝对无线频道号/频点
扩展步行A模型
演进的分组核心网
扩展典型城市模型
地震海啸预警系统
演进UTRA
演进UTRAN
扩展车辆A模型
矢量幅度误差
固定参考信道
千兆以太网
GSMEDGE无线接入网
混合式自动重传请求
信道内选择
媒体访问控制
移动设备
多输入多输出
主信息块
平均故障间隔时间
正交频分复用
主小区
物理下行控制信道
分组数据汇聚协议
物理下行共享信道
预编码矩阵指示
物理上行共享信道
物理随机接入信道
四分之一相移键控
无线接入技术
无线链路控制
均方根
无线资源控制
射频远端单元
参考符号
YD/T3272—2017
Discrete Fourier TransformationEvolved NodeB
E-UTRA Absolute Radio FrequencyChannel
Number
Extended Pedestrian Amodel
Evloved Packet Core
Extended Typical Urban modelEarthquake and Tsunami Warning SystemEvolved UTRA
Evolved UTRAN
Extended Vehicular A model
Error Vector Magnitude
Fixed Reference Channel
Gigabit Ethernet
GSMEDGERadioAccessNetwork
Hybrid Automatic Repeat reQuestIn-Channel Selectivity
Medium Access Control
Mobile Equipment
Multiple Input Multiple OutputMaster Information Block
Mean Time Between Failure
Orthogonal Frequency Division MultiplexPrimaryCell
Physical Downlink Control ChannelPacket Data Convergence ProtocolPhysical Downlink Shared ChannelPrecoding Matrix Indicator
Physical Uplink Control ChannelPhysical Random Access ChannelQuadrature Phase-Shift KeyingRadio Access Technology
Radio Link Control
Root Mean Square (value)
Radio Resource Control
Remote RF Unit
Reference Symbol
YD/T3272—2017
4无线接入网结构
参考信号接收功率
参考信号接收质量
辅小区
系统信息块
信噪比
自组织网络
探测参考信号
定时提前
用户设备
上行链路控制信息
通用用户身份识别模块
通用陆地无线接入
E-UTRAN
Reference Signal Received PowerReferenceSignal ReceivedQualitySecondary Cell
System Information Block
Signal-to-Noise Ratio
Self Organization Network
Sounding Reference Signal
Timing Advance
User Equipment
Uplink Control Information
Universal Subscriber Identity ModuleUniversal Terrestrial Radio AccessSI
图1无线网络子系统
LTE无线接入网（即E-UTRAN）如图1所示。支持LTE-A增强技术后，无线接入网的结构未发生变化。
LTE无线接入网由一个或多个基站（eNB）组成，基站通过S1接口连接到核心网EPC，基站之间可以通过X2接口连接。在S1-Flex配置中，每个基站在一个池区域内和所有的EPC节点连接。基站通过空中接口（即Uu接口）与UE通信。图1中所涉及到的设备实体包括：移动台（UE）：包括移动设备（ME）和通用用户身份识别模块（USIM）。基站（eNB)：为一个小区或多个小区服务的无线收发信设备。4
载波聚合功能要求
系统参数
工作频段与载波聚合带宽
YD/T3272—2017
eNodeB根据所支持的工作频段，分别支持表1中所列频段内连续载波聚合或跨频段载波聚合表1工作频段与载波聚合带宽
E-UTRACA工作频段
CA_12CC
CA_32CC
CA_1-3
CA_1-26
CA_1-8
CA_3-26
CA_3-8
CA13_26
系统带宽
下行CA：必选
上行CA：可选
下行CA：必选
上行CA：可选
Band1频段内2CC连续载波聚合，适用于工作于Band1的eNodeB，最大聚合带宽40MHz
Band3频段内2Cc连续载波聚合，适用于工作于Band3的eNodeB，最大聚合带宽30MHz
Band1、Band3的跨频段载波聚合，最大聚合带宽40MHzBand1、Band26的跨频段载波聚合，最大聚合带宽35MHzBand1、Band8的跨频段载波聚合，最大聚合带宽25MHzBand3、Band26的跨频段载波聚合，最大聚合带宽35MHzBand3、Band8的跨频段载波聚合，最大聚合带宽30MHzBand1、Band3、Band26的跨频段载波聚合，最大聚合带宽50MHz载波聚合eNodeB支持表2中系7EDF带宽组合。表2载波聚合系统带宽组合
带内连续载波聚合与非连续载波聚合的系统带宽组合载波聚合配置
CA_1A-3A
CA_1A-26A
CA 1A-8A
成员载波（按频率增高顺序）
允许的载波信道带宽（MHz）
允许的载波信道带宽（MHz）
跨频段载波聚合的系统带宽组合Band 1:
10,15,20
Band 1:
5,10,15,20
Band l:
5,10,15,20
Band3：
10,15,20
Band26:
5,10,15
Band8:
最大聚合带宽
(MHz)）
YD/T3272—2017
CA_3A-26A
CA_3A-8A
CA_1A-3A-26A
信道复用
表2载波聚合系统带宽组合（续）跨频段载波聚合的系统带宽组合Band3：
5,10,15,20
Band3:
10,15,20
Band 1:
10,15,20
Band3:
10,15,20
Band 26：
5,10,15
Band 8:
Band 26：
载波聚合系统中各成员载波支持的物理信道、传输信道和逻辑信道类型，以及传输信道到物理信道的映射、逻辑信道到传输信道的映射与Release9保持不变，具体要求见YD/T2573一2017的5.2。5.3多天线技术
载波聚合系统中各成员载波支持的多天线技术与Release9保持不变，具体要求见YD/T2573一2017的5.3。
5.4调制、信道编码、交织和加扰载波聚合系统中各成员载波独立地进行调制、信道编码、交织和加扰处理，各成员载波上的处理过程与Release9保持不变，具体要求见YD/T2573—2017的5.4。5.5参考信号
载波聚合系统中各成员载波上支持的下行参考信号、上行参考信号与Release9保持不变，具体要求见YD/T2573—2017的5.5。
载波聚合系统中各成员载波支持独立的HARQ处理。各成员载波上HARQ处理的具体要求见YD/T2573—2017的5.6。
5.7资源分配和调度
载波聚合与跨载波调度
eNodeB下行载波聚合、上行载波聚合要求如表3所示。表3下行与上行载波聚合要求
上下行载波聚合
下行载波聚合
上行载波聚合
eNodeB支持两个载波下行链路方向的聚合，即为UE同时调度两个载波上的PDSCH资源进行下行数据传输。具体支持的CA工作频段见表1eNodeB支持两个载波下行链路、上行链路方向的聚合，即为UE同时调度两个载波上的PDSCH、PUSCH资源进行数据传输。具体支持的CA工作频段见表1载波聚合系统支持非跨载波调度、跨载波调度两种调度方式，如表4所示。表4载波聚合资源调度方式要求
资源调度方式
非跨载波调度
跨载波调度
YD/T3272—2017
各成员载波上的PDSCH下行数据传输、PUSCH上行数据传输由本成员载波上的PDCCH调度，终端检测各成员载波上的PCFICH获取本成员载波下行控制信道占用的OFDM符号数，检测各成员载波上的PHICH获取本成员载波PUSCH的ACK/NACK反馈部分成员载波上的PDSCH下行数据传输、PUSCH上行数据传输由高层配置的其它成员载波上的PDCCH调度。被其它载波上PDCCH跨载波调度的成员载波，PDSCH的起始OFDM符号由eNodeB通过RRC层配置给UE。PUSCH被其它载波上PDCCH跨载波调度的成员载波，对应的PHICH在发送PDCCH的成员载波上发送下行资源分配和调度
eNodeB支持的下行物理信道资源分配方式、PDSCH资源分配类型与Release9保持不变，具体要求见YD/T2573—2017的5.7.1。
上行资源分配和调度
eNodeB支持表5所示PUSCH上行物理信道资源分配方式。表5上行物理信道资源分配要求
PUSCH资源分配类型
类型0
类型1
eNodeB能够按照3GPPTS36.213中8.1.1节向UE指示分配给该UE的PUSCH资源。eNodeB能够按照3GPPTS36.213中8.1.2节向UE指示分配给该UE的PUSCH资源，即支持同一载波内最大两簇的非连续资源分配采用PUSCH资源分配类型0时，eNodeB能够配置UE采用表6所示PUSCH跳频方式，并能够正确解调采用这些跳频方式的PUSCH。表6PUSCH跳频方式要求（PUSCH资源分配类型0）PUSCH跳频方式
PUSCH跳频方式1
PUSCH跳频方式2
eNodeB能够按照3GPPTS36.213中8.4.1节配置UE进行PUSCH跳频操作，并能够正确解调采用这一跳频方式的PUSCH
eNodeB能够按照3GPPTS36.213中8.4.2节配置UE进行PUSCH跳频操作，并能够正确解调采用这一跳频方式的PUSCH
eNodeB支持表7所示PUCCH与PUSCH传输方式。表7PUCCH与PUSCH传输方式
PUCCH与PUSCH传输方式
上行单小区时，PUCCH与
PUSCH非并行传输
上行单小区时，PUCCH与
PUSCH并行传输
上行载波聚合时，
与PUSCH非并行传输
上行配置单小区时，eNodeB能够按照3GPPTS36.213中10.1节支持PUCCH与PUSCH的非并行传输
上行配置单小区时，eNodeB能够按照3GPPTS36.213中10.1节支持PUCCH与PUSCH并行传输
上行配置载波聚合时，eNodeB能够按照3GPPTS36.213中10.1节支持PUCCH与PUSCH的非并行传输。其中PUCCH在主小区传输7
YD/T3272—2017
表7PUCCH与PUSCH传输方式（续）PUCCH与PUSCH传输方式
上行载波聚合时，PUCCH
与PUSCH并行传输
调度算法
上行配置载波聚合时，eNodeB能够按照3GPPTS36.213中第10.1节支持主小区PUCCH与主小区PUSCH并行传输、主小区PUCCH与辅主小区PUSCH并行传输eNodeB支持不同成员载波上独立动态调度。eNodeB支持的调度算法其它要求见YD/T2573—2017的5.7.3。5.8功率控制
除YD/T2573一2017的5.8节的要求外，针对载波聚合，eNodeB还应支持表8中所列要求。表8功率控制增强要求
上行功率控制操作
上行链路载波聚合的PUSCH
功率控制
上行链路PUCCH、PUSCH
并行传输的功率控制
上行链路载波聚合的SRS功
率控制
类型Type1功率余量报告
类型Type2功率余量报告
扩展功率余量报告（Extended
Power Headroom Report)
路损参考载波配置
5.9系统信息
上行链路载波聚合条件下，支持按照3GPPTS36.213中5.1.1.1节向UE传送TPC指令，如OPUSCH，指示UE进行PUSCH发射功率调整上行链路PUCCH、PUSCH并行传输条件下，支持按照3GPPTS36.213中5.1.1.1节进行PUSCH的功率控制
上行链路载波聚合条件下，支持按照3GPPTS36.213中5.1.3.1节进行各成员载波上SRS的功率控制
eNodeB支持按照3GPPTS36.213中5.1.1.2节，接收每个上行激活小区的Type1类型UE功率余量报告
eNodeB支持对PUCCH、PUSCH并行传输，按照3GPPTS36.213中5.1.1.2节接收主小区Pcell的Type2类型UE功率余量报告eNodeB支持通过高层配置UE采用ExtendedPowerHeadroomReportMACCE报告功率余量：
1）针对上行链路载波聚合，UE报告每个上行激活小区的Type1功率余量，如果配置PUCCH与PUSCH并行传输，则还报告Pcell的Type2功率余量：可选：
2）或针对上行链路单小区且PUCCH、PUSCH并行传输，UE报告Type1功率余量和Type2功率余量：可选
上行链路载波聚合条件下，支持配置各服务小区采用本小区的下行链路作为下行路损参考
上行链路载波聚合条件下，支持配置各服务小区采用主服务小区（Pcell）的下行链路作为下行路损参考
载波聚合下，eNodeB支持表9中所列系统信息相关的功能。表9系统信息
系统信息相关功能
系统信息广播
每个小区独立的广播系统信息，包括MIB、SIB1、SIB2、SIB3、SIB4、SIB5、SIB6、SIB7（涉及与UTRA系统互操作时有条件必选）、SIB8（涉及与GERAN系统互操作时有条件必选）、SIB9（涉及与cdma2000系统互操作时有条件必选）等。UE在主小区上进行系统信息监听
