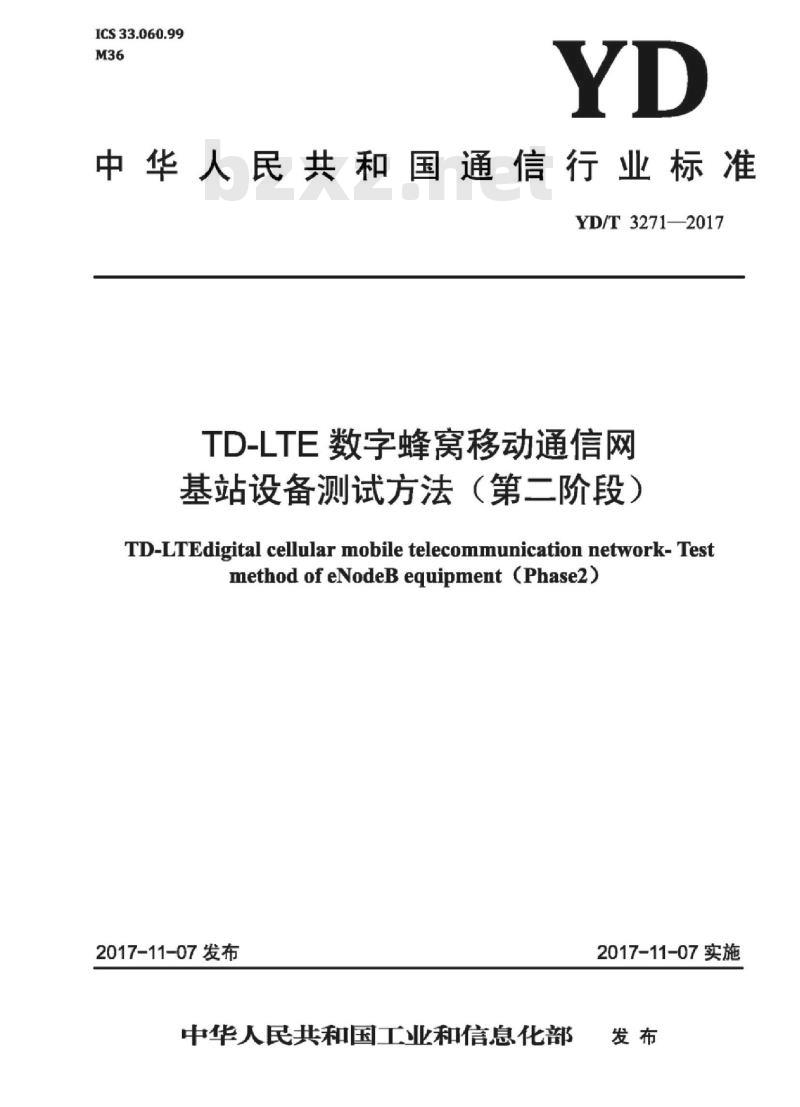

【YD通讯标准】 TD-LTE 数字蜂窝移动通信网基站设备测试方法(第二阶段)

ICS33.060.99
中华人民共和国通信行业标准
YD/T3271—2017
TD-LTE数字蜂窝移动通信网
基站设备测试方法（第二阶段）TD-LTEdigital cellular mobile telecommunication network- TestmethodofeNodeBequipment(Phase2)2017-11-07发布
中华人民共和国工业和信息化部2017-11-07实施

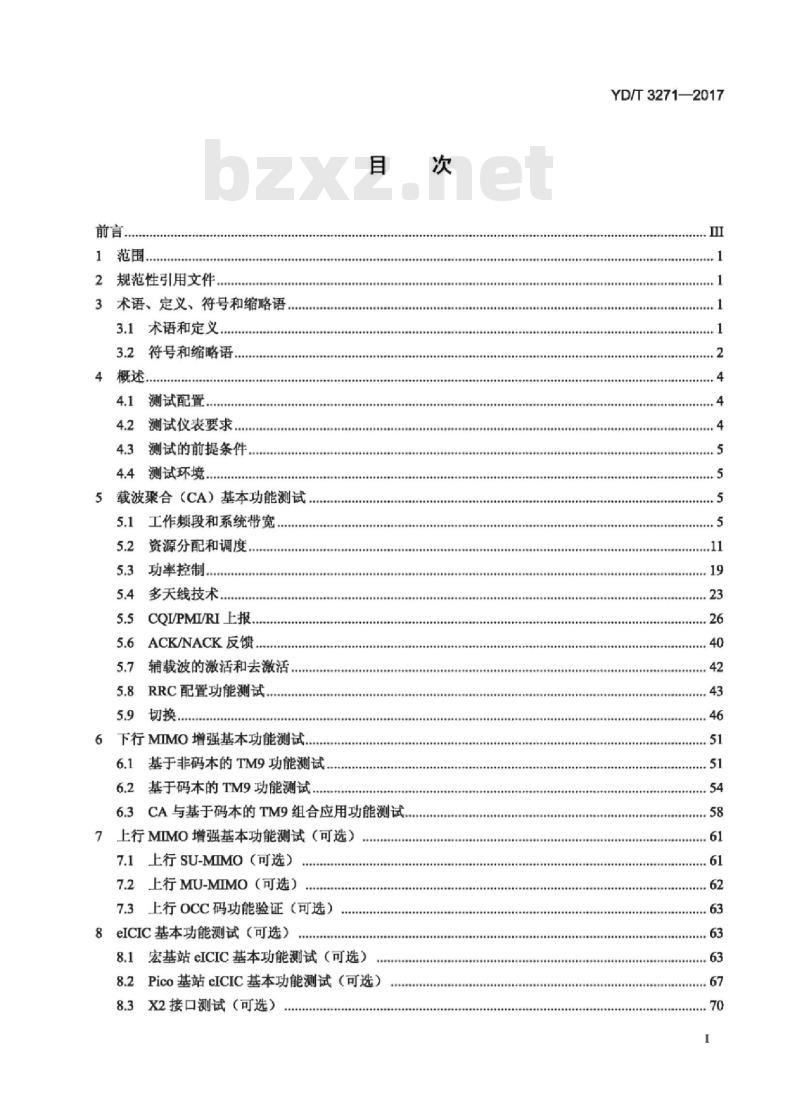

1范围
2规范性引用文件
3术语、定义、符号和缩略语.
3.1术语和定义．
3.2符号和缩略语...
4.1测试配置...
4.2测试仪表要求...
4.3测试的前提条件.
4.4测试环境
载波聚合（CA）基本功能测试，5
5.1工作频段和系统带宽
5.2资源分配和调度
5.3功率控制.
5.4多天线技术
5.5CQI/PMI/RI上报
5.6ACK/NACK反馈
5.7辅载波的激活和去激活，
5.8RRC配置功能测试
切换，
6下行MIMO增强基本功能测试
6.1基于非码本的TM9功能测试。6.2基于码本的TM9功能测试，
6.3CA与基于码本的TM9组合应用功能测试.7上行MIMO增强基本功能测试（可选）7.1上行SU-MIMO（可选）
7.2上行MU-MIMO（可选）
7.3上行OCC码功能验证（可选）8eICIC基本功能测试（可选）
8.1宏基站eICIC基本功能测试（可选）8.2Pico基站eICIC基本功能测试（可选）8.3X2接口测试（可选）
YD/T3271—2017
YD/T3271—2017

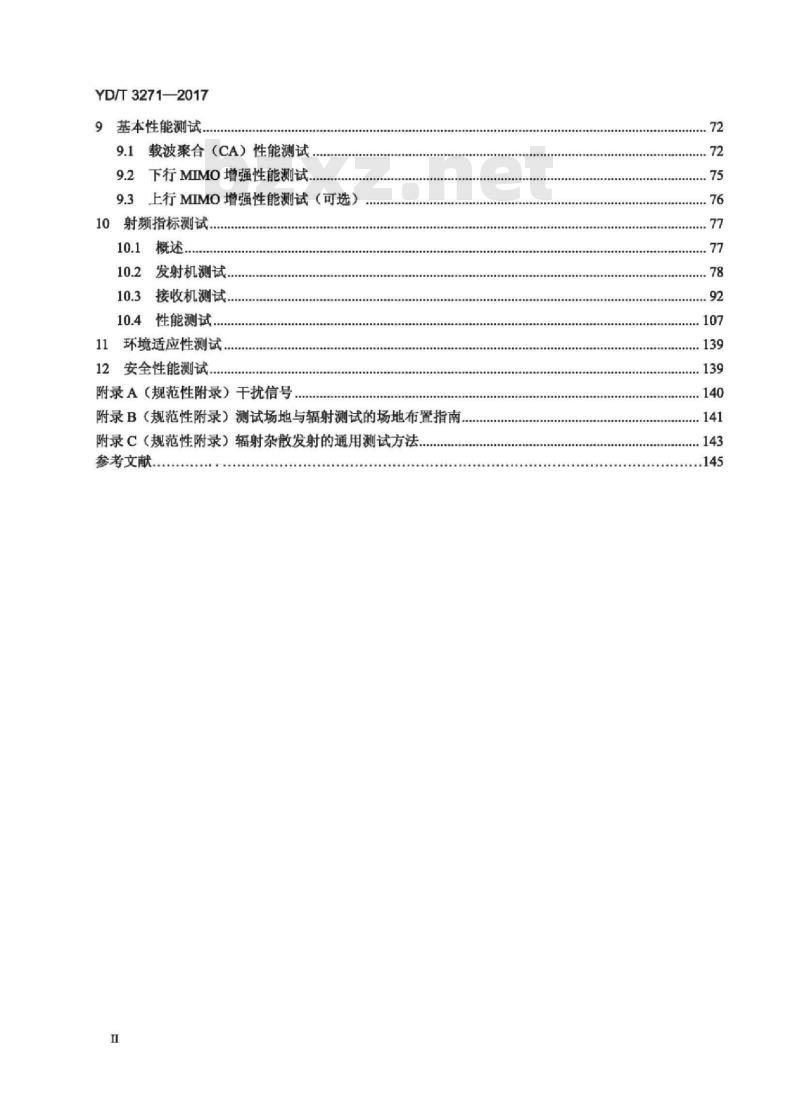

9基本性能测试
9.1载波聚合（CA）性能测试
9.2下行MIMO增强性能测试
9.3上行MIMO增强性能测试（可选）10射频指标测试.
10.1概述.
10.2发射机测试.
10.3接收机测试..
10.4性能测试.
11环境适应性测试
12安全性能测试
附录A（规范性附录）干扰信号
附录B（规范性附录）测试场地与辐射测试的场地布置指南附录C（规范性附录）辐射杂散发射的通用测试方法.参考文献
YD/T3271—2017

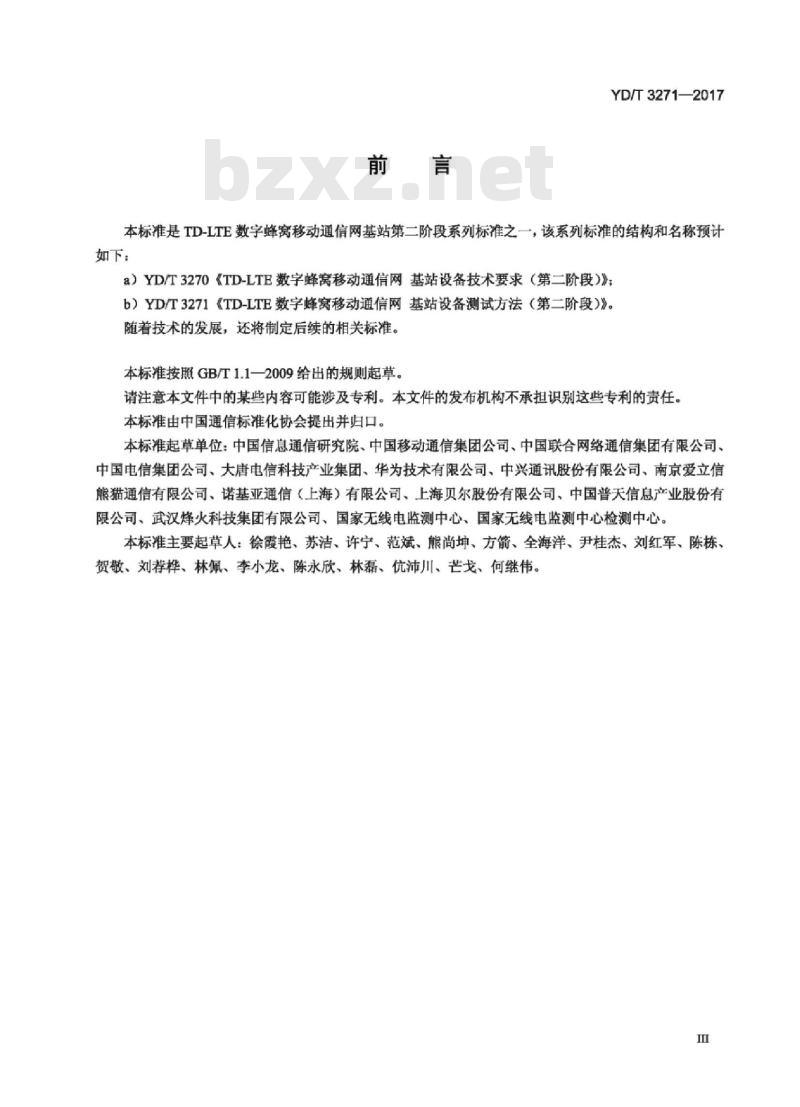

本标准是TD-LTE数字蜂窝移动通信网基站第二阶段系列标准之一，该系列标准的结构和名称预计如下
a）YD/T3270《TD-LTE数字蜂窝移动通信网基站设备技术要求（第二阶段）》：b）YD/T3271《TD-LTE数字蜂窝移动通信网基站设备测试方法（第二阶段）》。随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1一2009给出的规则起草。请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、大唐电信科技产业集团、华为技术有限公司、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚通信（上海）有限公司、上海贝尔股份有限公司、中国普天信息产业股份有限公司、武汉烽火科技集团有限公司、国家无线电监测中心、国家无线电监测中心检测中心。本标准主要起草人：徐霞艳、苏洁、许宁、范斌、熊尚坤、方箭、全海洋、尹桂杰、刘红军、陈栋、贺敬、刘荐桦、林佩、李小龙、陈永欣、林磊、沛川、芒戈、何继伟。YD/T3271—2017

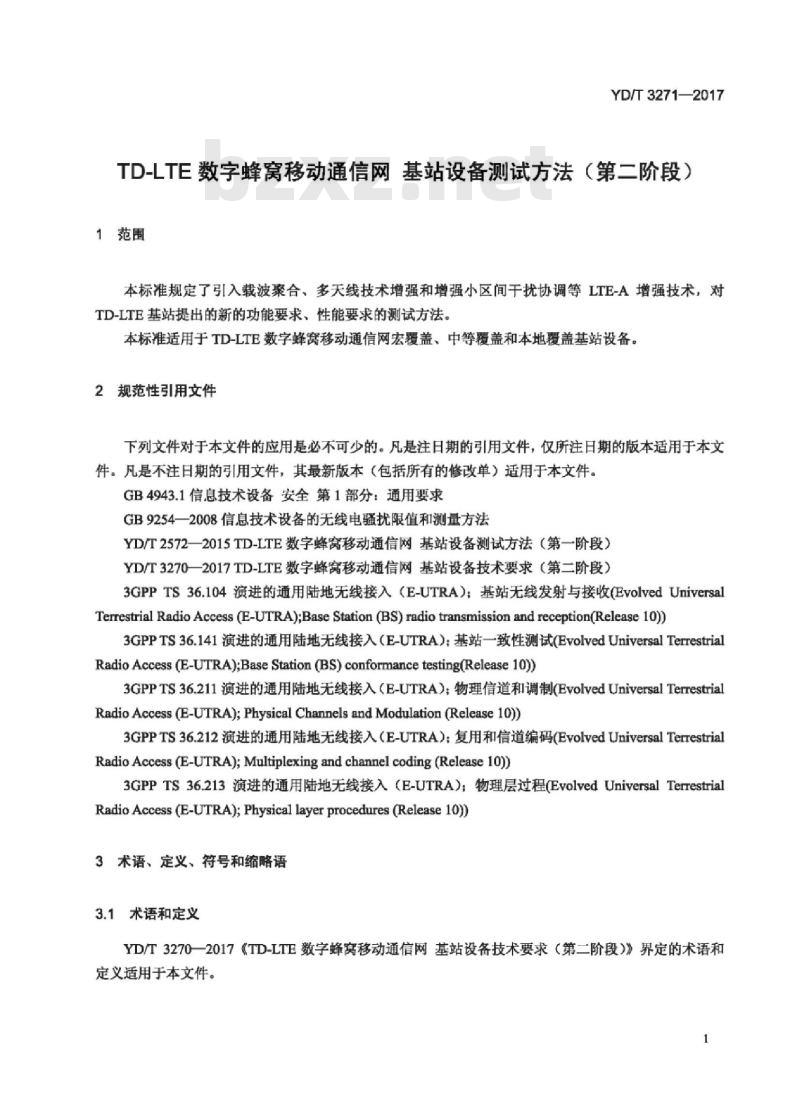

TD-LTE数字蜂窝移动通信网基站设备测试方法（第二阶段）1范围
本标准规定了引入载波聚合、多天线技术增强和增强小区间干扰协调等LTE-A增强技术，对TD-LTE基站提出的新的功能要求，、性能要求的测试方法。本标准适用于TD-LTE数字蜂窝移动通信网宏覆盖、中等覆盖和本地覆盖基站设备。2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用手本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1信息技术设备安全第1部分：通用要求GB9254一2008信息技术设备的无线电骚扰限值和测量方法YD/T2572一2015TD-LTE数字蜂窝移动通信网基站设备测试方法（第一阶段）YD/T3270一2017TD-LTE数字蜂窝移动通信网基站设备技术要求（第二阶段）3GPPTS36.104演进的通用陆地无线接入（E-UTRA）；基站无线发射与接收(EvolvedUniversalTerrestrial Radio Access (E-UTRA);Base Station (BS)radio transmission and reception(Release 10))3GPPTS36.141演进的通用陆地无线接入（E-UTRA）：基站一致性测试(EvolvedUniversalTerrestrialRadio Access (E-UTRA);Base Station (BS) conformance testing(Release 10)3GPPTS36.211演进的通用陆地无线接入（E-UTRA）：物理信道和调制(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical Channels and Modulation (Release 10)3GPPTS36.212演进的通用陆地无线接入（E-UTRA）：复用和信道编码(EvolvedUniversalTerrestrialRadioAccess (E-UTRA);Multiplexing and channel coding (Release 10))3GPPTS36.213演进的通用陆地无线接入（E-UTRA）；物理层过程(EvolvedUniversalTerrestrialRadio Access (E-UTRA); Physical layer procedures (Release 10)3术语、定义、符号和缩略语
3.1术语和定义
YD/T32702017《TD-LTE数字蜂窝移动通信网基站设备技术要求（第二阶段）》界定的术语和定义适用于本文件。
YD/T3271—2017
3.2符号和缩略语
下列符号和缩略语适用于本文件。16QAM
C-RNTI
eNodeB (eNB)
EARFCN
E-UTRA
E-UTRAN
MU-MIMO
16阶正交幅度调制
64阶正交幅度调制
邻道泄漏抑制比
应答信号
邻道选择性
加性高斯白噪声
循环前缀
信道质量指示
小区无线网络临时标识
连续波
下行链路控制信息
离散傅里叶变换
16 Quadrature Amplitude Modulation64 Quadrature Amplitude ModulationAdjacent Channel Leakage RatioAcknowledgement(inHARQprotocols)Adjacent Channel SelectivityAdditive White Gaussian NoiseBase Station
Cyclic prefix
Channel Quality Indicator
Cell Radio Network Temporary IdentityContinuous Wave
Direct Current
Downlink Control InformationDiscrete Fourier TransformationTDD专用的特殊子愤中的下行
Downlink part of the special subframe (for TDD部分
演进型NodeB
operation)
Evolved NodeB
E-UTRA绝对无线频道号/频点
E-UTRA Absolute Radio Frequency Channel号
扩展步行A模型
演进的分组核心网
扩展典型城市模型
演进UTRA
演进UTRAN
扩展车辆A模型
矢量幅度误差
固定参考信道
保护周期
全球移动通信系统
混合式自动重传请求
信道内选择
媒体访问控制
调制缩码方式
多输入多输出
多用户MIMO
Number
Extended Pedestrian Amodel
Evloved Packet Core
Extended Typical Urban modelEvolved UTRA
Evolved UTRAN
Extended Vehicular A model
Error Vector Magnitude
Fixed Reference Channel
Guard Period (for TDD operation)Global System for Mobile communicationsHybrid Automatic Repeat reQuestIn-Channel Selectivity
Medium Access Control
Modulation and Coding SchemeMultiple Input Multiple OutputMulti-User-MIMO
正交频分复用
物理广播信道
主（成员）载波
主小区
物理层小区标识
物理下行控制信道
分组数据汇聚协议
物理下行共享信道
物理上行共享信道
协议数据单元
物理随机接入信道
物理资源块
四分之一相移键控
均方根
无线资源控制
参考符号
参考信号接收功率
接收机
辅（成员）载波
辅小区
系统信息块
信噪比
探测参考信号
定时提前
时分双工
传输网络层
传输时间间隔
发射机
用户设备
YD/T3271—2017
Orthogonal Frequency Division MultiplexPhysical Broadcast Channel
Primary Component Carrier
PrimaryCell
Physical layer Cell IdentityPhysical Downlink Control ChannelPacket Data Convergence ProtocolPhysical Downlink Shared ChannelPhysical Uplink Control ChannelProtocol Date Unit
Physical Random Access ChannelPhysical Resource Block
Quadrature Phase-Shift KeyingRoot Mean Square (value)
Radio Resource Control
Reference Symbol
Reference Signal Received PowerReceiver
Secondary Component Carrier
Secondary Cell
System Information Block
Signal-to-Noise Ratio
Sounding Reference Signal
Timing Advance
Time Division Duplex
Transport Network Layer
Transmission Time Interval
Transmitter
User Equipment
TDD专用的特殊子顿中的上行
Uplink part of the special subframe (for TDD部分
通用陆地无线接入
operation)
Universal Terrestrial Radio AccessYD/T3271—2017
4概述
TD-LTE数字蜂离移动通信网基站设备的测试内容主要包括：一载波聚合基本功能测试：
一下行MIMO增强基本功能测试：一上行MIMO增强基本功能测试：一eICIC基本功能测试：
一系统基本性能测试：
一无线指标测试。
4.1测试配置
本标准中，基本功能等测试所需的基本环境配置如图1所示。无线指标、系统性能等测试所需的特殊测试配置在相应章节中介绍。蓝测仪表SI)
BeNodeB
蓝测仪表(X2
eNodeB
图1TD-LTE基站设备测试组网示意EPC
用于接口监视的协议测试仪可以连接在S1、X2接口上，监测并分析记录接口数据。图1中，eNodeB为被测基站设备，EPC和UE等为配套设备，本标准适用于三种基站类型：八通道基站、四通道基站和两通道基站。八通道基站包含8个射频通道，四通道基站包含4个射频通道，两通道基站包含2个射频通道。4.2测试仪表要求
4.2.1协议测试仪
协议测试仪用于如下目的：
协议测试仪支持TD-LTEUu（空中接口）、S1、X2等接口的监测，支持对各层协议栈的解码，可以精确到位域级别。
4.2.2测试终端
可连接计算机记录并显示移动台发送和接收的信令序列。4.2.3射频测试仪表
矢量信号分析仪：支持对TD-LTE下行、上行信号进行时、频域分析，支持3GPPTS36.141所要4
求的基站发射机测试。
YD/T3271—2017
信号源：支持产生TD-LTE下行、上行信号，支持3GPPTS36.141所要求的接收机测试、性能测试。
4.2.4可接受的测试设备的不确定度测试设备参数的不确定度对于测试系统的准确度来说是必要的，而且不太可能通过系统校准得到改善。
对基站无线指标测试，可接受的测试设备的不确定度，见3GPPTS36.141的4.1节。4.3测试的前提条件
测试前，应满足：
一被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行：一辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置：一辅助测试无线环境正常工作。4.4测试环境
4.4.1正常测试环境
在正常测试环境下进行测试时，测试条件应该介于下选最低值与最高值之间，如表1所示。正常测试环境的条件范围
大气压
相对湿度
电源供电
5载波聚合（CA）基本功能测试
工作频段和系统带宽
5.1.1CA_38/20MHz+20MHz带宽
测试编号：5.1.1
测试项目：系统带宽
厂家给出的标称值
可忽略
测试分项：Band38内两个连续的20MHz载波聚合（CA_38与20MHz+20MHz带宽）测试目的：
验证E-UTRAN支持Band38内两个连续的20MHz载波聚合最高
YD/T3271—2017
测试条件：
eNodeB、配合测试终端均支持Band38，支持20MHz+20MHz连续载波聚合测试步骤：
步骤1：配置eNodeB载波聚合配置为20MHz+20MHz，配置系统结构为上行/下行配置2、常规长度CP、特殊子恢配置5（DwPTS:GP:UpPTS-3:9:2），使配置生效：步骤2：测试终端在小区内开机进行随机接入：步骤3：测试终端进行RRC连接建立、无线承载建立等过程，进行数据下载（如UDP灌包或FTP下载），触发下行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量：步骤4：测试终端进行数据的上传（如UDP灌包或FTP上传），触发上行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量
预期结果：
1）配置的小区能正常运行：
2）Pcell、Scell小区广播的MasterInformationBlock中dl-Bandwidth参数指示系统的发射带宽配置NR:为20MHz（即取nl00）：测试终端能正常建立数据无线承载：3）系统能够配置终端下行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+20MHz带宽内调度终端（调度给同一UE）：4）系统能够配置终端上行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+20MHz带宽内调度终端（调度给同一UB，不包括PUCCH占用的无线资源块）备注：本项目适用于支持Band38的基站5.1.2CA_39/10MHz+20MHz带宽
测试编号：5.1.2
测试项目：系统带宽
测试分项：Band39内连续的10MHz载波与20MHz载波聚合（CA_39与10MHz+20MHz带宽）测试目的：
验证E-UTRAN支持Band39内连续的10MHz载波与20MHz载波聚合测试条件：
eNodeB、配合测试终端均支持Band39，支持连续的10MIHz载波与20MHz载波聚合测试步骤：
步骤1：配置eNodeB载波聚合配置为10MHz+20MHz，选择配置顿结构为上行/下行配置2、常规长度CP、特殊子顿配置5（DwPTS:GP:UpPTS-3:9:2），使配置生效：步骤2：测试终端在小区内开机进行随机接入：步骤3：测试终端进行RRC连接建立、无线承载建立等过程，进行数据下载（如UDP灌包或FTP下载），触发下行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量：步骤4：测试终端进行数据的上传（如UDP灌包或FTP上传），触发上行链路载波案合：观察系统给终端调度的无线资源块的位置和数量
预期结果：
1）配置的小区能正常运行：
YD/T3271—2017
2）Pcell、Scell小区广播的MasterInformationBlock中dl-Bandwidth参数指示系统的发射带宽配置NgB分别为20MHz（即取n100），10MHz（即取n50）：3）测试终端能正常建立数据无线承载：4）系统能够配置终端下行链路载波聚合；通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个10MHz+20MHz带宽内调度终端（调度给同一UB）：5）系统能够配置终端上行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个10MHz+20MHz带宽内调度终端（调度给同一UE，不包括PUCCH占用的无线资源块）备注：本项目适用于支持Band39的基站5.1.3
3CA_40/20MHz+20MHz带宽
测试编号：5.1.3Www.bzxZ.net
测试项目：系统带宽
测试分项：Band40内两个连续的20MIHz载波聚合（CA_40与20MHz+20MHz带宽）测试目的：
验证E-UTRAN支持Band40内两个连续的20MIHIz载波聚合测试条件：
eNodeB、配合测试终端均支持Band40，支持20MHz+20MHz连续载波聚合测试步骤：
步骤1：配置eNodeB载波聚合配置为20MHz+20MHz，选择配置顿结构为上行/下行配置2、常规长度CP、特殊子配置5（DwPTSGP:UpPTS-3:9:2），使配置生效：步骤2：测试终端在小区内开机进行随机接入：步骤3：测试终端进行RRC连接建立，无线承载建立等过程，进行数据下载（如UDP灌包或FTP下载），触发下行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量：步骤4：测试终端进行数据的上传（如UDP灌包或FTP上传），触发上行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量
预期结果：
1）配置的小区能正常运行：
2）Pcell、Scell小区广播的MasterInfomationBlock中dl-Bandwidth参数指示系统的发射带宽配置NRa为20MHz（即取nl00）：3）测试终端能正常建立数据无线承载4）系统能够配置终端下行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+20MHz带宽内调度终端（调度给同一UE）：5）系统能够配置终端上行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+20MHz带宽内调度终端（调度给同一UE，不包括PUCCH占用的无线资源块）备注：本项目适用于支持Band40的基站YD/T3271-2017
5.1.4CA40/20MHz+10MHz带宽（可选）测试编号：5.1.4（可选）
测试项目：系统带宽
测试分项：Band40内连续的20MHz载波与10MHz载波聚合（CA_40与20MHz+10MHz带宽）测试目的：
验证B-UTRAN支持Band40内连续的20MHz载波与10MHz载波聚合测试条件：
eNodeB、配合测试终端均支持Band40，支持20MHz+10MHz连续载波聚合测试步骤：
步骤1：配置eNodeB载波聚合配置为20MHz+10MHz，选择配置帧结构为上行/下行配置2、常规长度CP、特殊子帧配置5（DwPTSGP:UpPTS=3:9:2），使配置生效；步骤2：测试终端在小区内开机进行随机接入；步骤3：测试终端进行RRC连接建立、无线承载建立等过程，进行数据下载（如UDP灌包或FTP下载），触发下行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量：步骤4：测试终端进行数据的上传（如UDP灌包或FTP上传），触发上行链路载波聚合：观察系统给终端调度的无线资源块的位置和数量
预期结果：
1）配置的小区能正常运行：
2）Pcell、Scell小区广播的MasterInformationBlock中dl-Bandwidth参数指示系统的发射带宽配置NrB分别为20MHz（即取n100）、10MHz（即取n50）；3）测试终端能正常建立数据无线承载：4）系统能够配置终端下行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+10MHz带宽内调度终端（调度给同一UB）：5）系统能够配置终端上行链路载波聚合：通过对eNodeB给终端调度的资源块的监测等方式，验证eNodeB能在整个20MHz+10MHz带宽内调度终端（调度给同一UE，不包括PUCCH占用的无线资源块）备注：本项目适用于支持Band40的基站5.1.5CA_41/20MHz+20MHz带宽
测试编号：5.1.5
测试项目：系统带宽
测试分项：Band41内两个连续的20MHz载波聚合（CA_41与20MHz+20MHz带宽）测试目的：
验证E-UTRAN支持Band41内两个连续的20MHz载波聚合测试条件：
eNodeB、配合测试终端均支持Band41，支持20MHz+20MHz连续载波聚合测试步骤：
