【GB国家标准】 建筑防火封堵应用技术标准

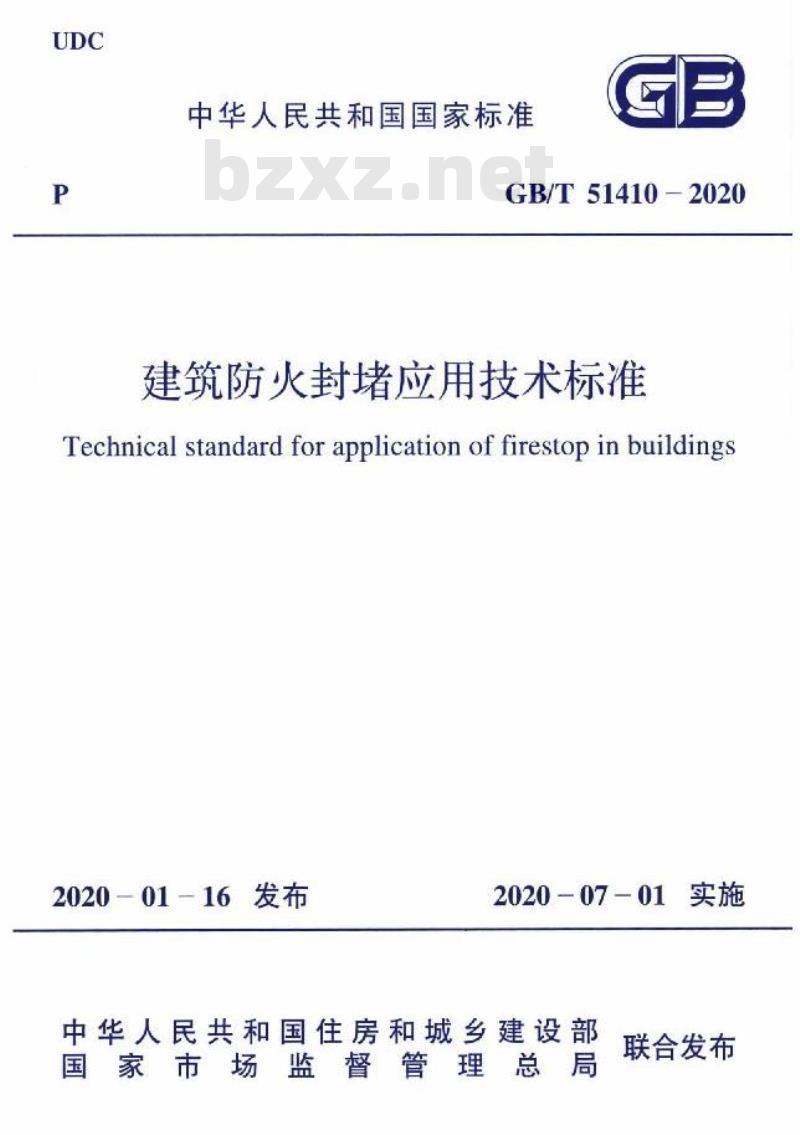

UDC
中华人民共和国国家标准
GB/T51410-2020
建筑防火封堵应用技术标准
Technical standard for application of firestop in buildings2020-01-16发布
2020-07-01
中华人民共和国住房和城乡建设部国家市场监督管理总局
联合发布

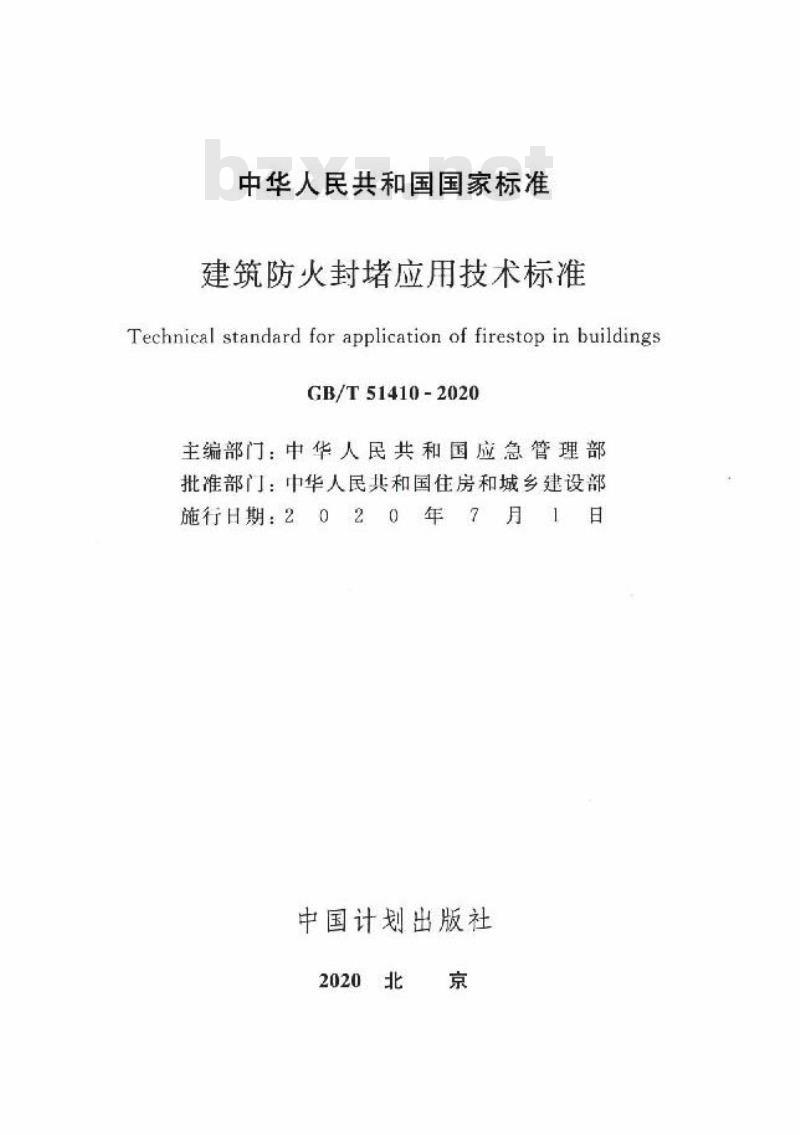

中华人民共和国国家标准
建筑防火封堵应用技术标准
Technical standard for application of firestop in buildingsGB/T51410-2020
主编部门：中华人民共和国应急管理部批准部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社
2020北京

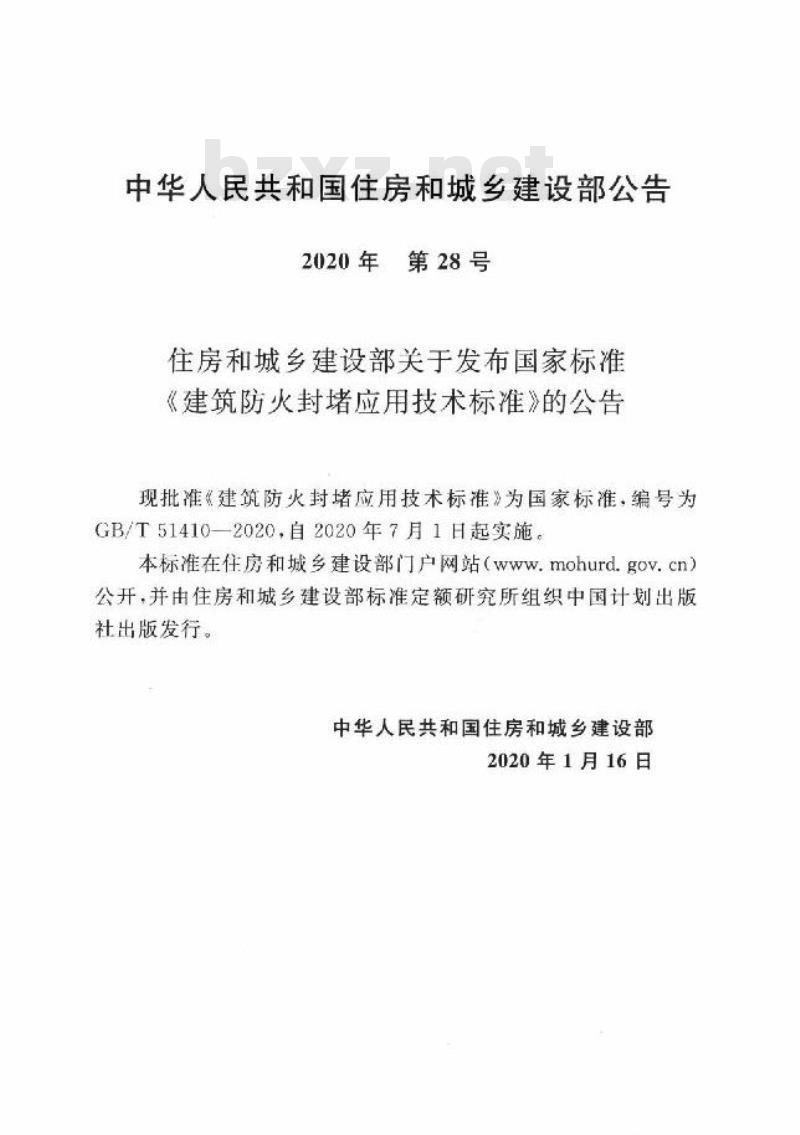

中华人民共和国住房和城乡建设部公告2020年第28号
住房和城乡建设部关于发布国家标准《建筑防火封堵应用技术标准》的公告现批准《建筑防火封堵应用技术标准》为国家标准，编号为GB/T51410一2020，自2020年7月1日起实施。本标准在住房和城乡建设部门户网站（mohurd.gov.cn）公开，并由住房和城乡建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2020年1月16日免费标准bzxz.net
本标准是根据任房和城乡建设部《关于印发2014年度工程建设标准规范制订、修订计划的通知》（建标「20131169号）的要求，由应急管理部天津消防研究所、山东起风建工股份有限公司会同有关单位共同编制完成。
在编制过程中，本标准编制组经广泛调查研究，认真总结国内外建筑防火封堵实践经验和消防科技成果，参考有关国际标准和国外先进标准，并在广泛征求意见的基础：，最后经审查定稿本标准的主要技术内容是：总则、术语、基本规定、建筑缝隙封堵设计、贯穿孔口封堵设计及施工和验收等。本标准由住房和城乡建设部负责管理，应急管理部负责日常管理，应急管理部天津消防研究所负责具体技术内容的解释。希望各单位结合工程实践和科学研究认真总结经验，注意积累资料，执行过程中如有意见或建议，请寄送至应急管理部天津消防研究所（地址：天津市南开区卫津南路110号，邮编：300381）本标准主编单位：应急管理部天津消防研究所山东起凤建工股份有限公司
本标准参编单位中国人民警察大学天津市建筑设计院
广东省建筑设计研究院
福建省建筑设计研究院
中国建筑西北设计研究院有限公司东北电力设计院
陕西省消防救援总队
江苏省消防救援总队
.1.
天津市消防救援总队
喜利得（中国）有限公司
3M中国有限公司
上海金错锣贸易有限公司

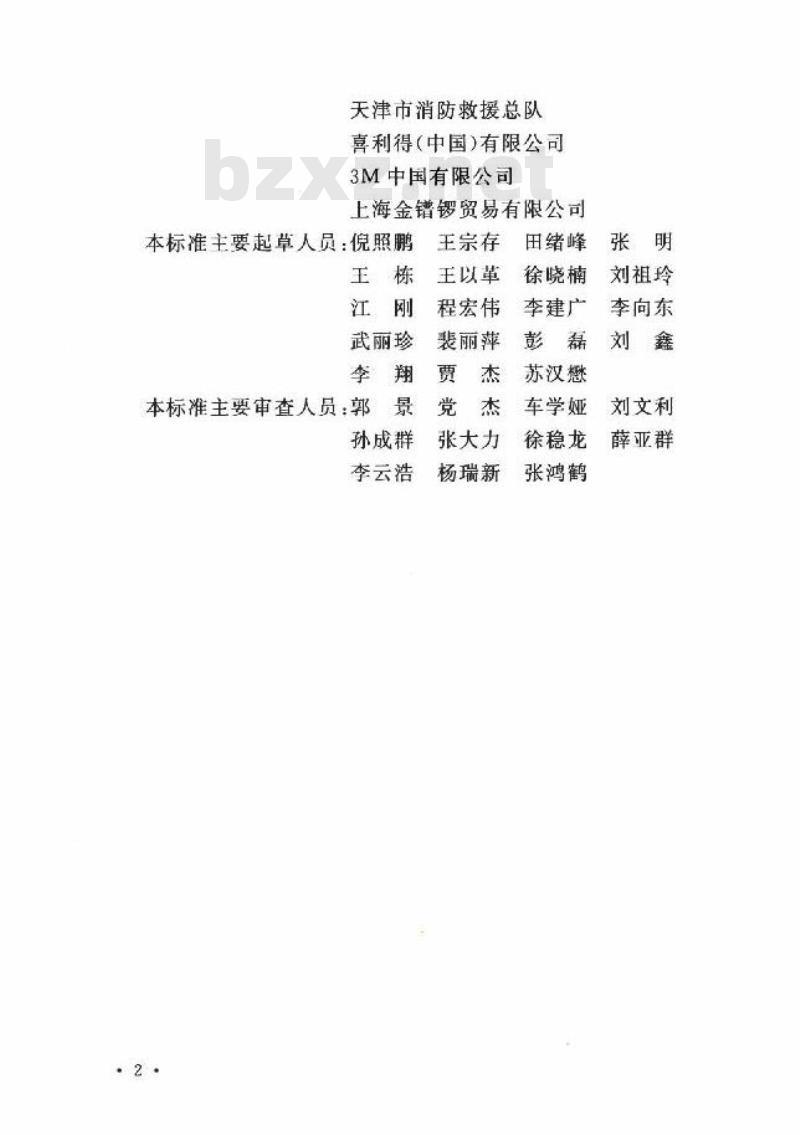

本标准主要起草人员：倪照鹏
武丽珍
本标准主要审查人员：郭
孙成群
李云浩
王宗存
王以革
程宏伟
田绪峰
徐晓楠
李建广
裴丽萍
苏汉懋
车学娅
张大力
杨瑞新
徐稳龙
张鸿鹤
刘祖玲
李向东
刘文利
薛亚群
基本规定
建筑缝隙封堵设计
贯穿孔口封堵设计
-般规定
管道贯穿孔口的封堵
电气线路贯穿孔口的封堵
其他贯穿孔口的封堵
施工和验收
般规定
6.3验收
附录A
防火封堵施工过程检查记录
附录B
防火封堵隐蔽工程质量验收记录本标准用词说明
引用标准名录
附：条文说明
（3）
(8)
（8）
（10)
(12)
(12)
（12）
(14)
(17)
(18)
(19)
(20)
(21)
General provisions
Terms
Basic requirements
Contents
Firestopdesignfor constructionjointFirestop design for penetration opcning5.1General requirements.
5.2Firestop for pipe penetration opening5.3Firestop for cablepenetration5.4 Firestop forotherpenetration6 Construction and acceptance6, General requirements
6.2Firestop construction
6.3Acceptance
AppendixAInspectionrecordforconstructionAppendixBInspection record for concealedconstruction
Explanation of wording in this standardList of quoted standards
Addition:Explanation of provisions2)
(8）
（8）
（8）
(10)
(11)
(12)
（12）
(12)
(14)
(17)
（18)
（19)
（20)
(21)
1.0.1为防止火焰和烟气通过建筑缝隙和贯穿孔口在建筑内蔓延，保证建筑防火、防烟分隔的完整性与有效性，保障人身安全，减少火灾损失，制定本标准。
1.0.2本标准适用于建设工程中建筑缝隙、贯穿孔口等的防火封堵设计施工和验收。
1.0.3建筑防火封堵的设计、施工和验收应贯彻国家有关方针政策，符合工程建设有关法律法规的规定，做到安全适用、经济合理、环保健康、技术先进。
1.0.4建筑防火封堵的设计、施工和验收，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2.0.1防火封堵
2术语
firestop
采用具有一定防火、防烟、隔热性能的材料对建筑缝隙、贯穿孔口等进行密封或填塞，能在设计的耐火时间内与相应建筑结构或构件协同工作，以阻止热量、火焰和烟气穿过的一种防火构造措施。
2.0.2建筑缝隙
constructionjoint
建筑结构或构件之间的缝隙，其他防火分隔物与建筑结构或构件之间的缝隙和设备管线穿过耐火结构或构件时与结构或构件之间形成的缝隙，
2.0.3被贯穿体
penetrated item
因工艺和功能等要求需穿过管线等物体的建筑结构或构件。2.0.4
贯穿物
penetration item
穿越被贯穿体的物体。
2.0.5贯穿孔口
pcnetration opening
贯穿物穿越被贯穿体时形成的孔口2.0.6空开口
blank opening
为满足工艺、功能等要求，在防火分隔构件或建筑结构上预留的孔口。
2.0.7防火封堵组件
penetrationfirestopsyster
由儿种不同防火封堵材料及其支撑等构成的组合封堵体。.2
3基本规定
3.0.1防火封堵组件的防火、防烟和隔热性能不应低于封堵部位建筑构件或结构的防火、防烟和隔热性能要求，在正常使用和火灾条件下，应能防止发生脱落、移位、变形和开裂。3.0.2建筑防火封堵材料应根据封堵部位的类型、缝隙或开口大小以及耐火性能要求等确定，并应符合下列规定：1对于建筑缝隙，宜选用柔性有机堵料、防火密封胶、防火密封漆等及其组合：
2对于环形间隙较小的贯穿孔口，宜选用柔性有机堵料、防火密封胶、泡沫封堵材料、阻火包带、阻火圈等及其组合；3对于环形问隙较大的贯穿孔口，宜选用无机堵料、阻火包、阻火模块、防火封堵板材、阻火包带、阻火圈等及其组合。3.0.3建筑防火封堵的背衬材料应为不燃材料，并宜结合防火封堵部位的特点、防火封堵材料及封堵方式选用。当背衬材料采用矿物棉时，矿物棉的容重不应低于80kg/m，熔点不应小于1000℃，并应在填塞前将白然状态的矿物棉预先压缩不小于30%后再挤入相应的封堵位置。
3.0.4当采用无机堵料时，无机堵料的厚度应与贯穿孔口的厚度一致，封堵后的缝隙应采用有机防火封堵材料填塞，且填塞深度不应小于15mm。
3.0.5当采用柔性有机堵料时，柔性有机堵料的填塞深度应与建筑缝隙或环形间隙的厚度一致，长度应为建筑缝隙或环形问隙的全长。当配合矿物棉等背衬材料使用时，柔性有机堵料的填塞深度不应小于15mm，长度应为建筑缝隙原或坏形间隙的全长，建筑缝隙或环形间隙的内部应采用矿物棉等背衬材料完全填塞。3
3.0.6当采用防火密封胶时，应配合矿物棉等背衬材料使用，防火密封胶的填塞深度不应小于15mm，长度应为建筑缝隙或环形间隙的全长，建筑缝隙或环形间隙的内部应采用矿物棉等背衬材料完全填塞。当建筑缝隙或环形间隙的宽度大于或等于50mm时，防火密封胶的填塞深度不应小于25mm。3.0.7当采用防火密封漆时，其涂覆厚度不宜小于3mm，十厚度不应小于2mm，长度应为建筑缝隙的全长，宽度应人于建筑缝原的宽度，并应在建筑缝隙的内部用矿物棉等背衬材料完全填塞。防火密封漆的搭接宽度不应小于20mm，3.0.8当采用阻火包或阻火模块时，应交错密实堆砌，并应在封堵后采用有机防火封堵材料封堵相应部位的缝隙。3.0.9当采用防火封堵板材时，板材周边及搭接处应采用有机防火封堵材料封堵：当采用盖板式安装时，板材的周边还应采用金属镭固件固定，锚固件的间距不宜大于150mm。3.0.10当采用泡沫封堵材料时.其封堵厚度应与贯穿孔口的厚度致。
3.0.11当采用阻火包带或阻火圈时，对于水平贯穿部位，应在该部位的两侧分别设置阻火包带或阻火圈：对于竖向贯穿部位，宜在该部位下侧设置阻火包带或阻火圈：对丁腐蚀性场所的贯穿部位，官采用阻火包带。
3.012当防火封堵组件及贯穿物的刚性不足时，应在水平贯穿部位两侧或竖回贯穿部位下侧采用钢丝网、不燃性板材或支架等支撑固定。钢丝网、不燃性板材或支架等支撑及其与墙体、楼板或其他结构间的固定件应采取防火保护措施3.0.13当被贯穿体具有空腔结构时，应采取防止防火封堵材料或组件变形影响封堵效果的措施。3.0.14楼板上贯穿孔口的防火封堵组件不应承受其他外荷载；对于面积较大的封堵部位，应采取在封堵部位周围设置栏杆等防护措施，并应设置明显的标志。3.0.15无机堵料、柔性有机堵料、防火密封胶、泡沫封堵材料等防火封堵材料的燃烧性能、理化性能及防火封堵组件的耐火性能，应符合现行国家标准《防火封堵材料》GB23864的有关规定。阻火圈的燃烧性能、理化性能和耐火性能应符合现行行业标准《塑料管道阻火圈》GA304的有关规定。 5
