【机械行业标准(JB)】 拖拉机电气设备 基本技术条件

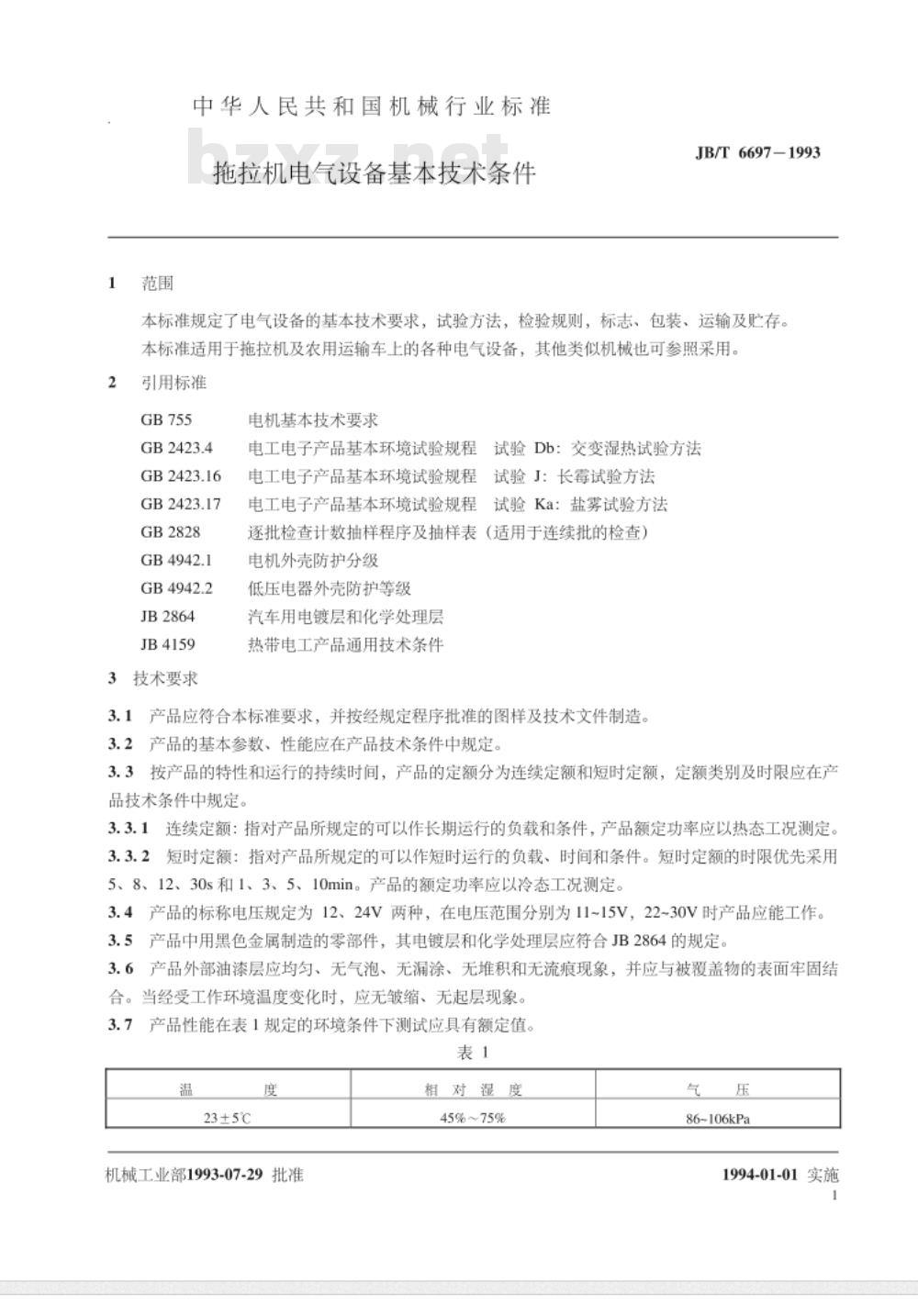

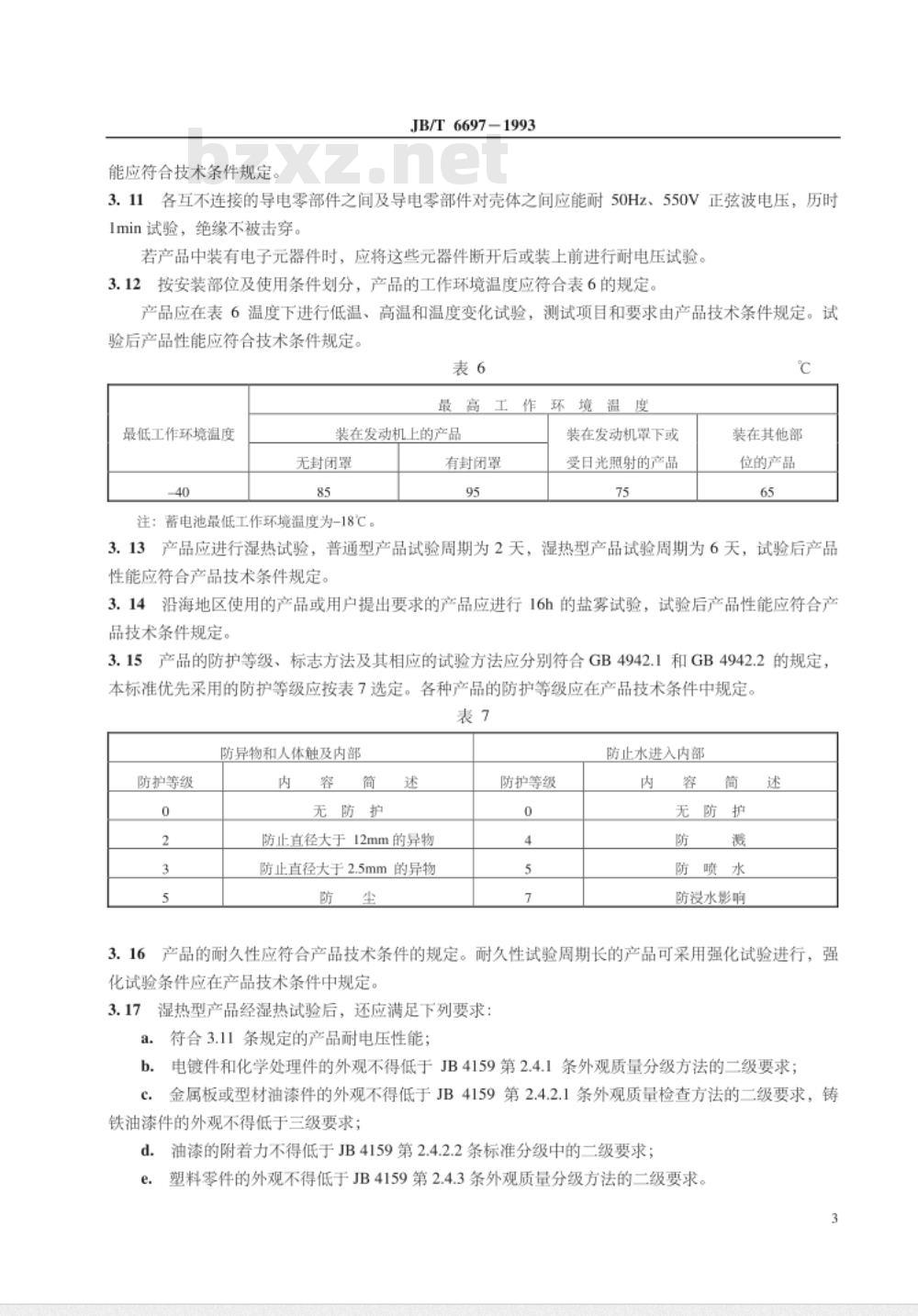

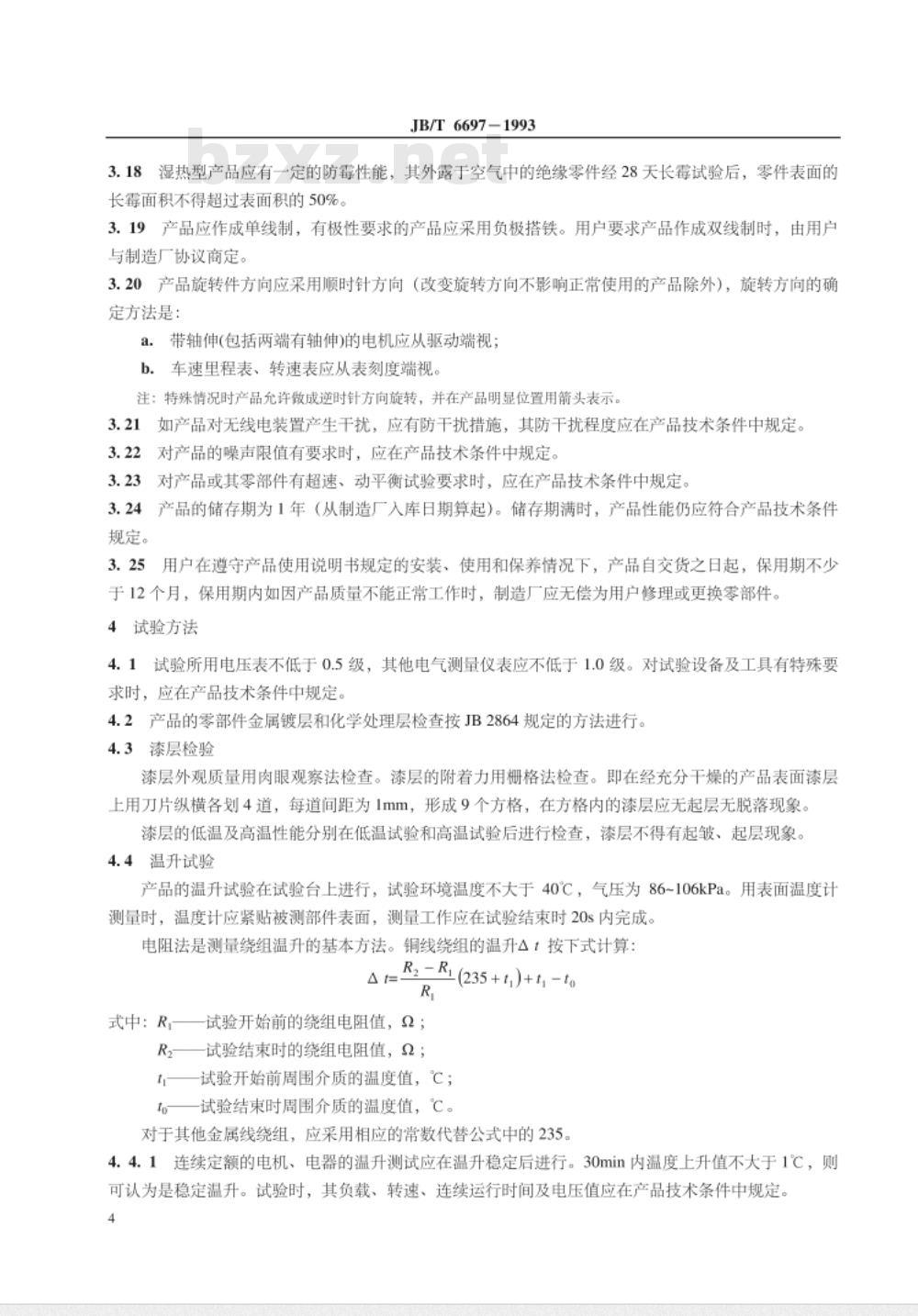

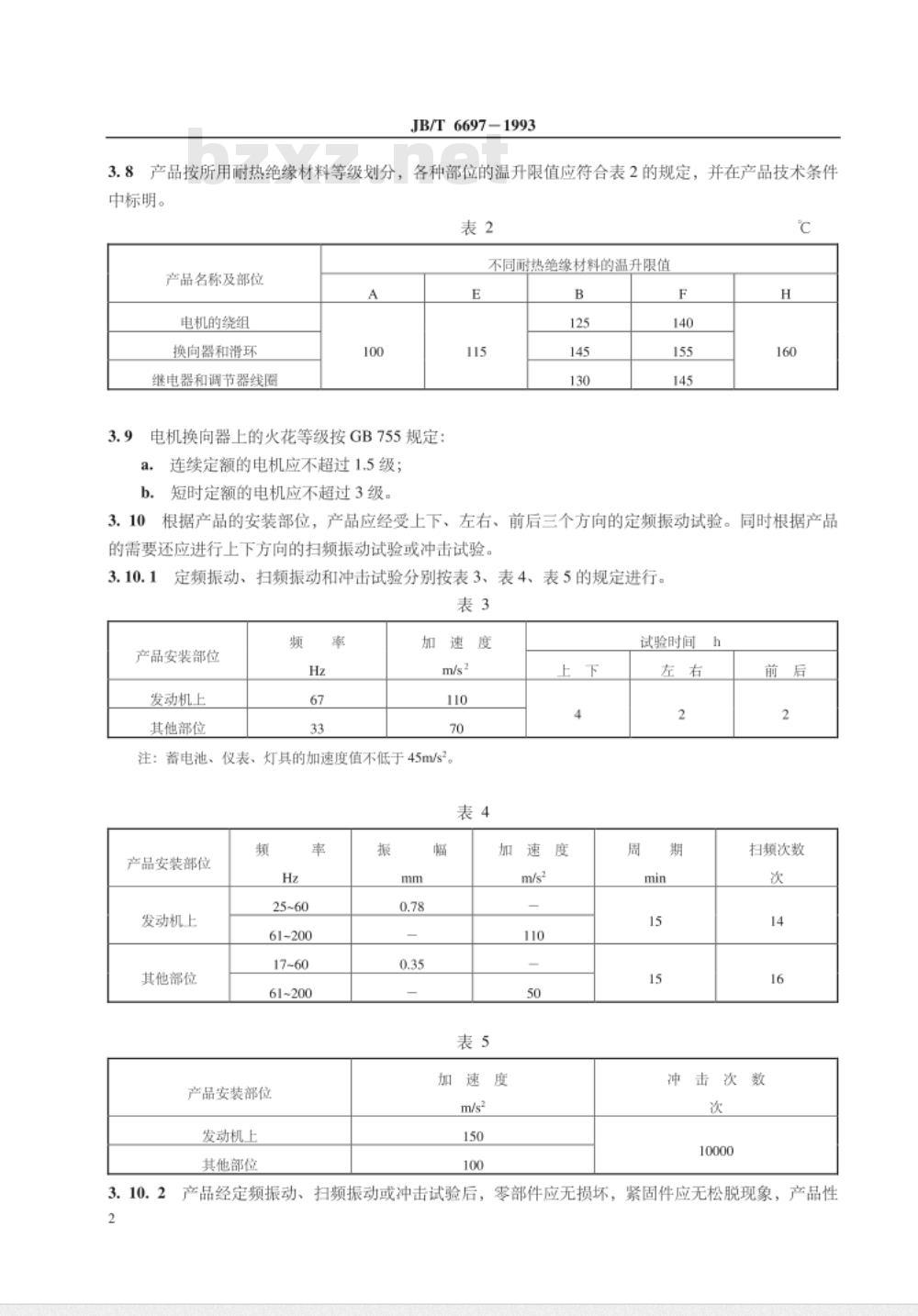

中华人民共和国机械行业标准 JB/T 6697-1993 拖拉机电气设备基本技术条件 1993年7月29日发布 1994年1月1日实施 2 范围 本标准规定了电气设备的基本技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于拖拉机及农用运输车上的各种电气设备，其他类似机械可参照采用。 3 引用标准 GB 755 GB 2423.4 GB 2423.16 GB 2423.17 GB 2828 GB 4942.1 GB 4942.2 JB 2864 JB 4159 4 技术要求 3.1 产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 3.2 产品的基本参数、性能应在产品技术条件中规定。 3.3 按产品的特性和运行的持续时间，产品的定额分为连续定额和短时定额，定额类别及时限应在产品技术条件中规定。 3.3.1 连续定额：指对产品所规定的可以作长期运行的负载和条件，产品额定功率应以热态工况测定。 3.3.2 短时定额：指对产品所规定的可以作短时运行的负载、时间和条件。短时定额的时限优先采用5、8、12、30s和1、3、5、10min。产品的额定功率应以冷态工况测定。 3.4 产品的标称电压规定为12、24V两种，在电压范围分别为11-15V，22-30V时产品应能工作。 3.5 产品中用黑色金属制造的零部件，其电镀层和化学处理层应符合JB 2864的规定。 3.6 产品外部油漆层应均匀、无气泡、无漏涂、无堆积和无流痕现象，并应与被覆盖物的表面牢固结合。当经受工作环境温度变化时，应无皱缩、无起层现象。 3.7 产品性能在表1规定的环境条件下测试应具有额定值。 表1 环境条件： 温度：23±5℃ 相对湿度：45%-75% 气压：86-106kPa 3.8 产品按所用耐热绝缘材料等级划分，各种部位的温升限值应符合表2的规定，并在产品技术条件中标明。 表2 产品名称及部位： 电机的绕组 换向器和滑环 继电器和调节器线圈 不同耐热绝缘材料的温升限值： E级：125℃ B级：155℃ F级：155℃ H级：180℃ 3.9 电机换向器上的火花等级按GB 755规定： a. 连续定额的电机应不超过1.5级； b. 短时定额的电机应不超过3级。 3.10 产品应经受上下、左右、前后三个方向的定频振动试验，并根据产品需要进行扫频振动试验或冲击试验。 3.10.1 定频振动、扫频振动和冲击试验分别按表3、表4、表5的规定进行。 表3 定频振动试验 安装部位：发动机上 频率：67Hz 加速度：110m/s² 表4 扫频振动试验 安装部位：发动机上 频率：25~60Hz 加速度：110m/s² 表5 冲击试验 安装部位：发动机上 加速度：150m/s² 试验时间：2小时 3.10.2 产品经定频振动、扫频振动或冲击试验后，零部件应无损坏，紧固件应无松脱现象，产品性能应符合技术条件规定。 3.11 各互不连接的导电零部件之间及导电零部件对壳体之间应能耐50Hz、550V正弦波电压，历时1分钟试验，绝缘不被击穿。 3.12 按安装部位及使用条件划分，产品的工作环境温度应符合表6的规定。产品应在表6温度下进行低温、高温和温度变化试验，测试项目和要求由产品技术条件规定。 表6 最高工作环境温度：85℃ 最低工作环境温度：-40℃
