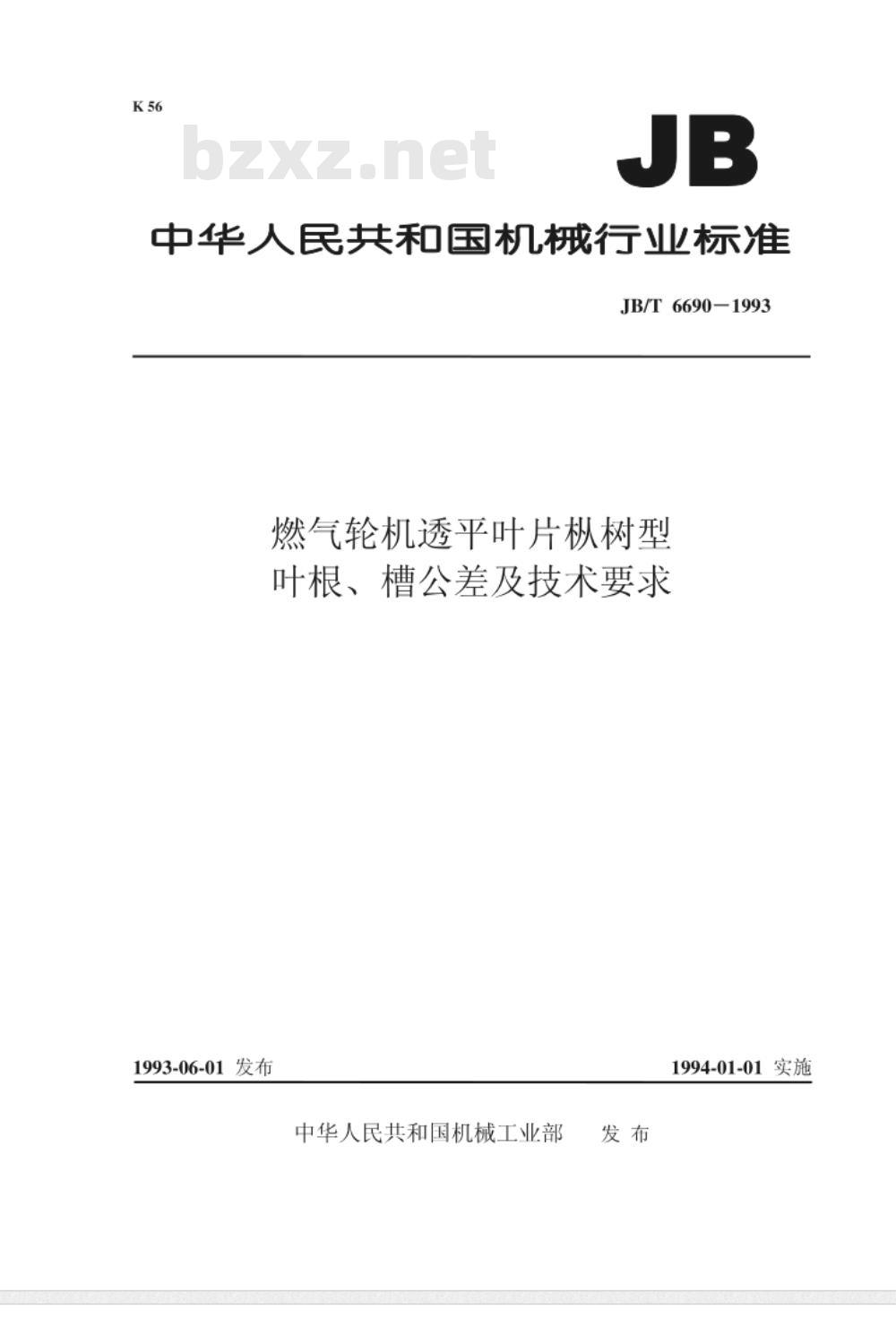

【机械行业标准(JB)】 燃气轮机 透平叶片枞树型叶根、槽公差及技术要求

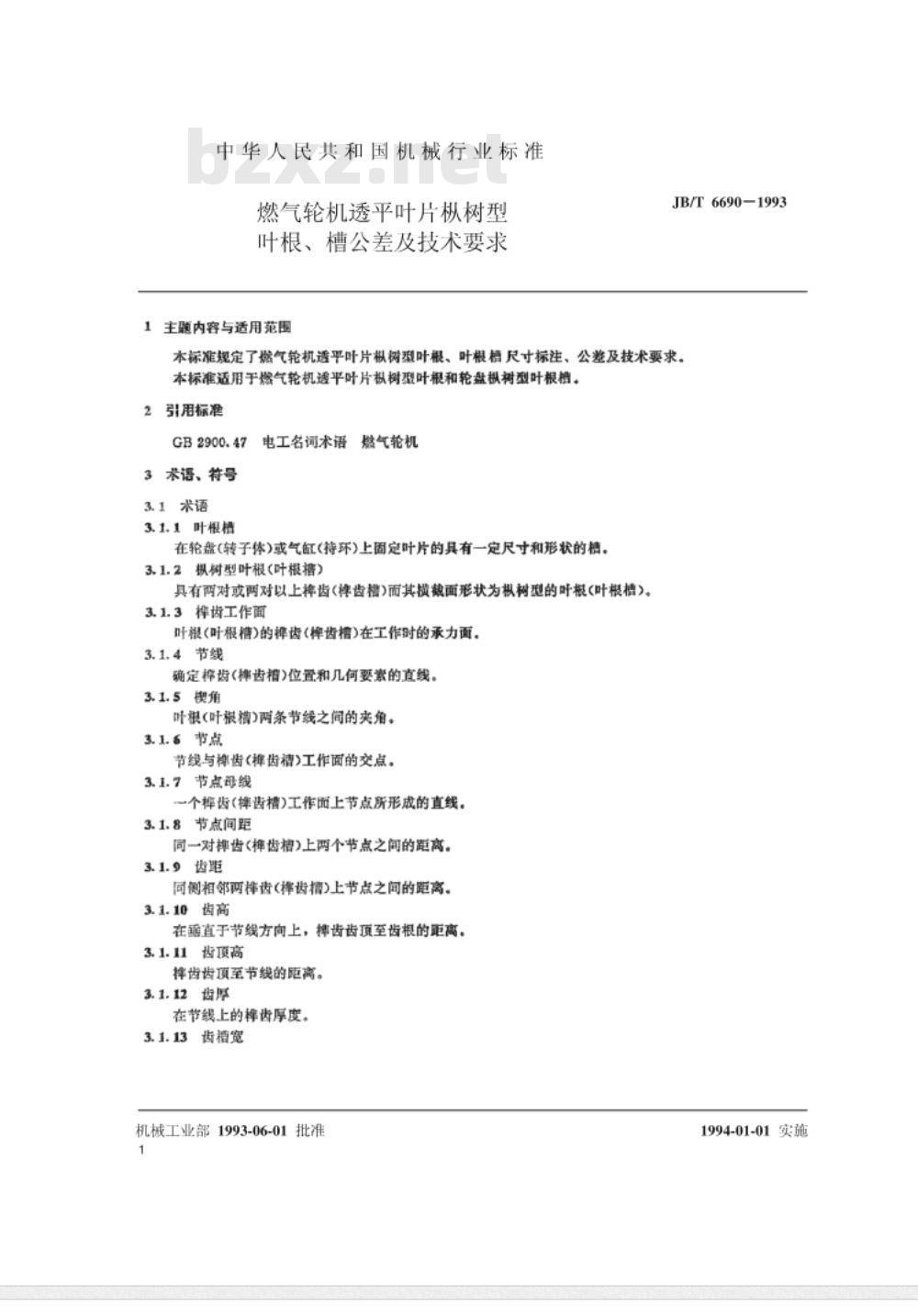

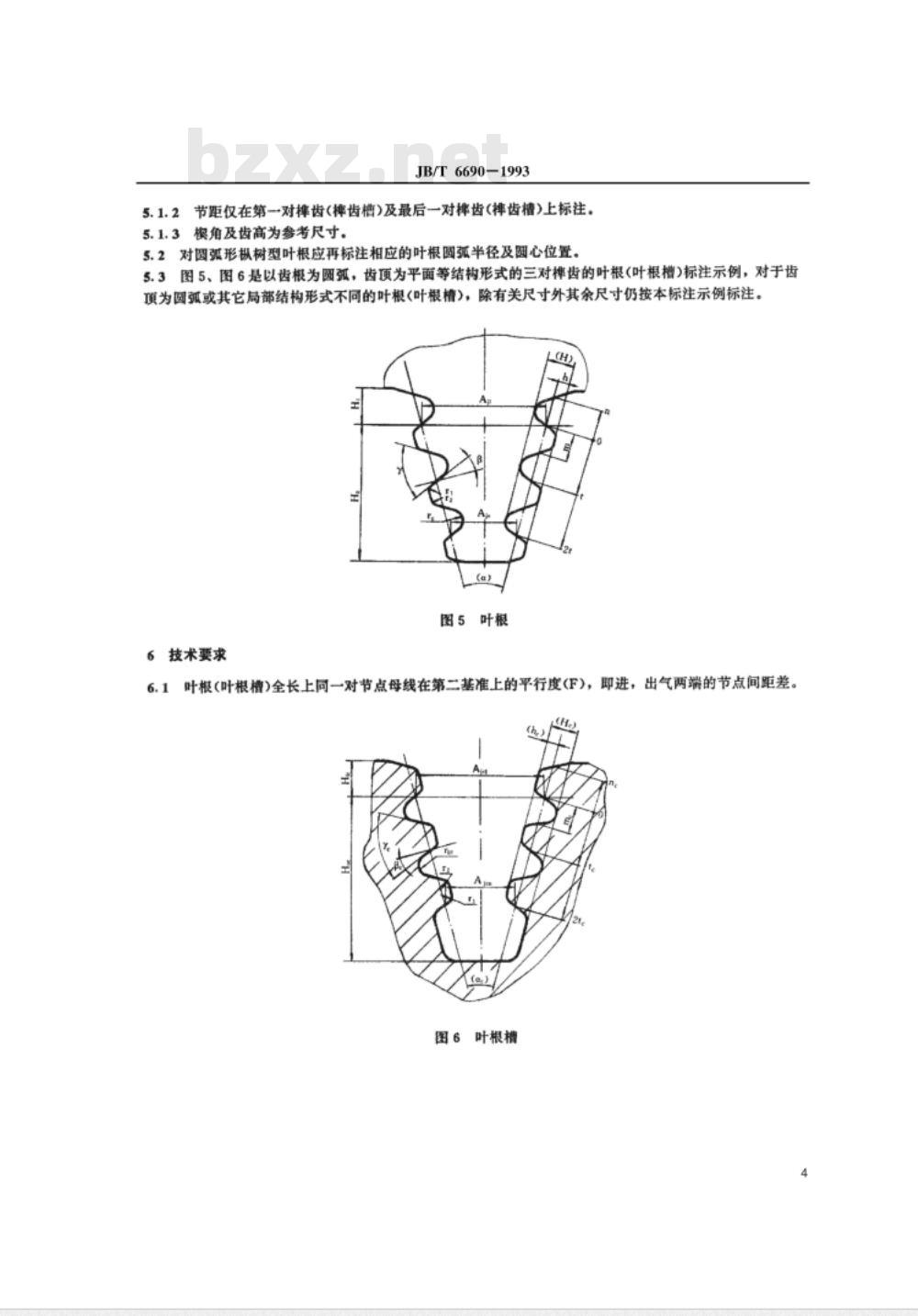

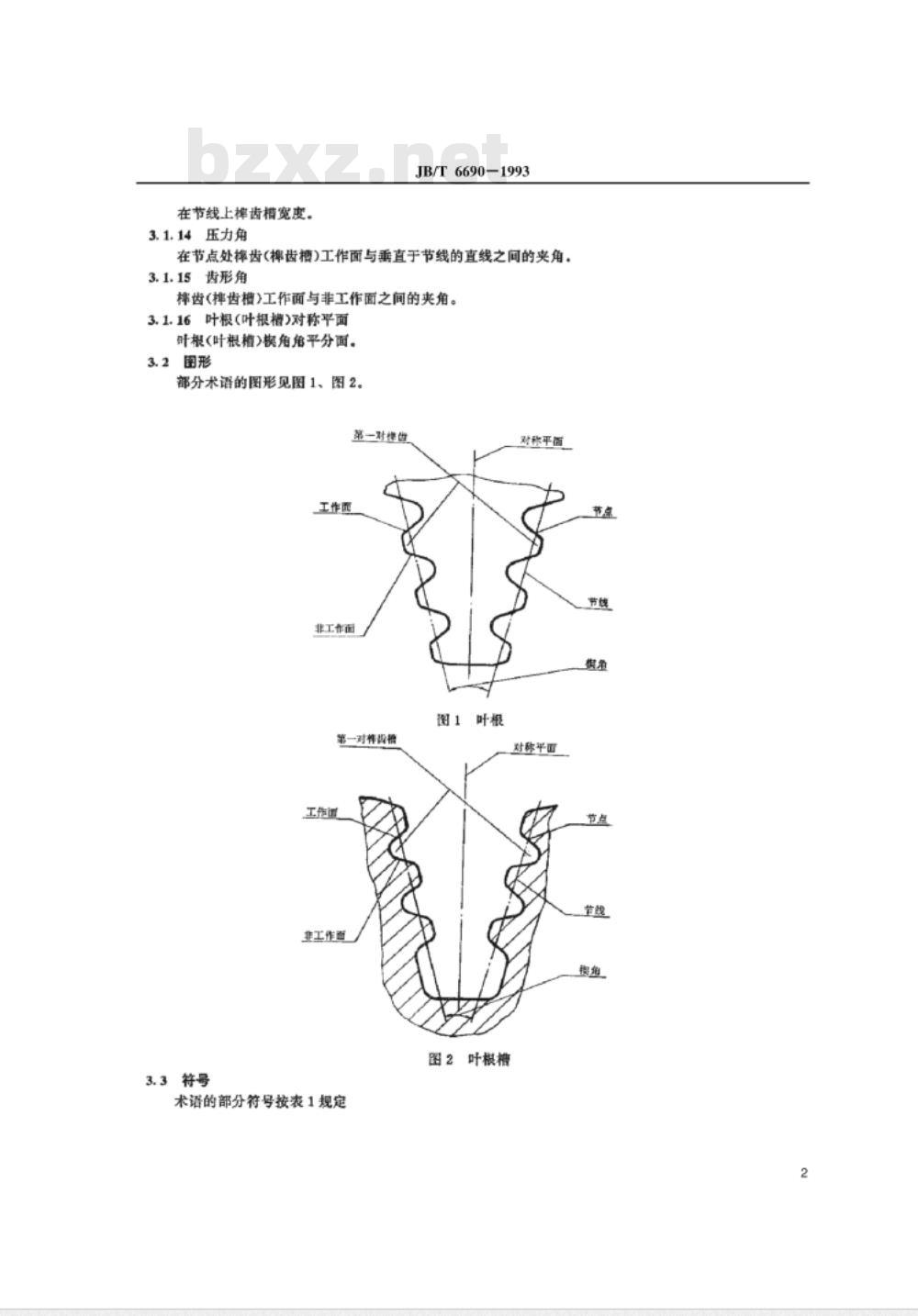

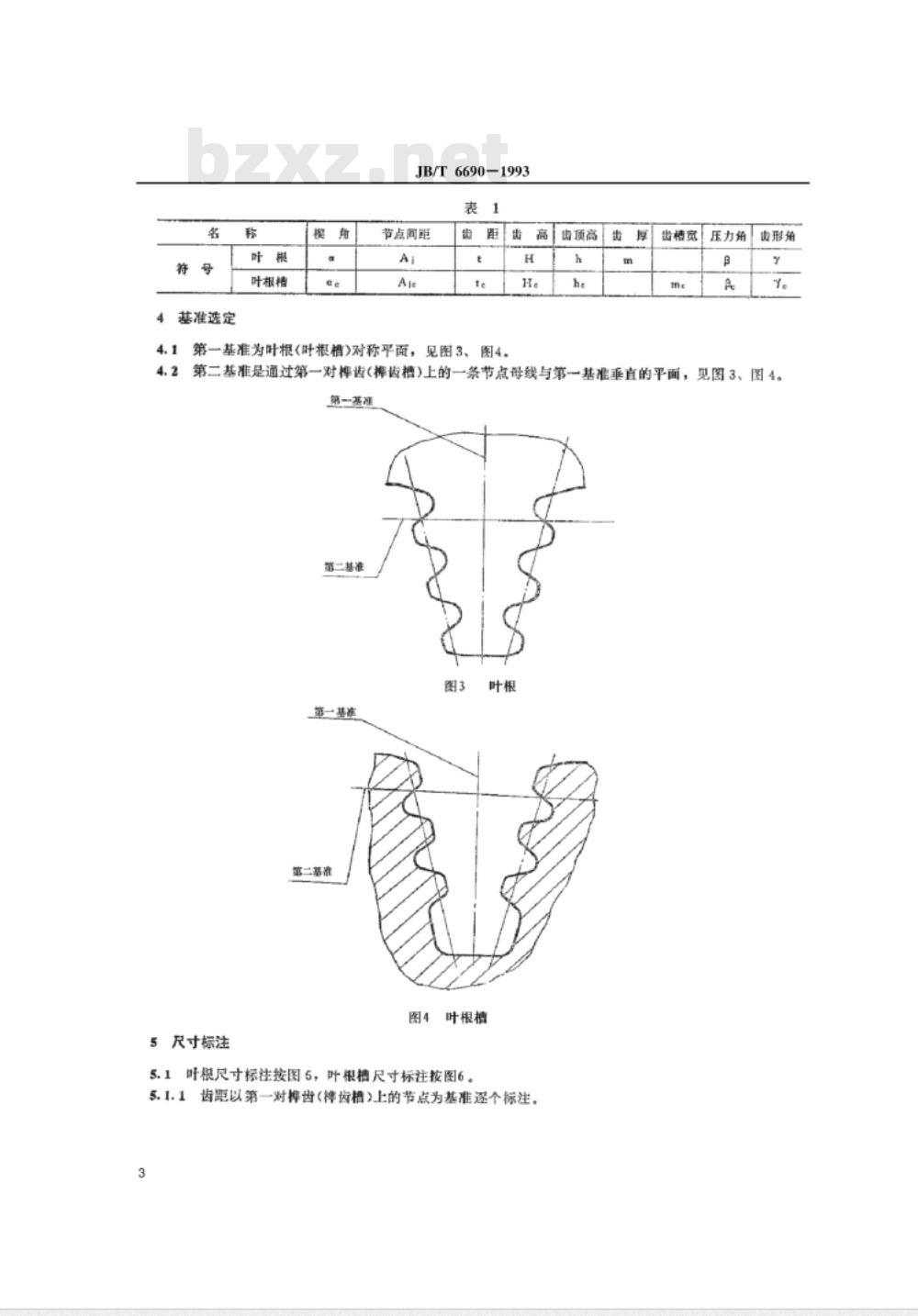

中华人民共和国机械行业标准 JB/T 6690-1993 燃气轮机透平叶片枞树型叶根、槽公差及技术要求 1 主题内容与适用范围 本标准规定了燃气轮机透平叶片枞树型叶根、叶根槽尺寸标注、公差及技术要求。适用于燃气轮机透平叶片枞树型叶根和轮盘枞树型叶根槽。 2 引用标准 GB2900.47 电工名词术语 燃气轮机等相关标准。 3 术语、符号 3.1 术语 3.1.1 叶根槽 在轮盘(转子体)或气缸(持环)上固定叶片的具有一定尺寸和形状的槽。 3.1.2 枞树型叶根（叶根槽） 具有两对或两对以上棒齿(桦齿)而其横截面形状为枞树型的叶根(叶根槽)。 3.1.3 样齿工作面 叶根(叶根槽)的齿面(桦齿槽)在工作时的承力面。 3.1.4 节线 确定齿面(样齿槽)相位置和几何要素的直线。 3.1.5 锲角 叶根(叶根槽)两条节线之间的夹角。 3.1.6 节点 节线与齿(样齿槽)工作面的交点。 3.1.7 节点母线 齿面(样齿槽)上节点所形成的直线。 3.1.8 节点间距 同一对齿(样齿槽)上两个节点之间的距离。 3.1.9 齿距 同侧相邻两样齿(棒齿槽)上节点之间的距离。 3.1.10 齿高 在垂直于节线方向上，棒齿齿顶至齿根的距离。 3.1.11 齿顶高 样齿齿顶至节线的距离。 3.1.12 齿厚 在节线上的样齿厚度。 3.1.13 齿槽宽 在节线上齿槽宽度。 3.1.14 压力角 在节点处棒齿(齿)工作面与垂直于节线的直线之间的夹角。 3.1.15 齿形角 样齿(排齿槽)工作面与非工作面之间的夹角。 3.1.16 叶根（叶根槽）对称平面 叶根(叶根槽)模角角平分面。 3.2 图形 部分术语的图形见图1、图2。 3.3 符号 术语的部分符号按表1规定。 4 基准选定 4.1 第一基准为叶根叶根槽对称平面，见图3、图4。 4.2 第二基准是通过第一对齿(样齿槽)上的一条节点母线与第一基准垂直的平面，见图3、图4。 5 尺寸标注 5.1 齿根、叶根槽的尺寸标注接图5，叶根槽尺寸标注图6。 5.1.1 齿距以第一对样齿(样齿槽)上的节点为基准逐个标注。 5.1.2 节距仅在第一对样齿(桦齿槽)及最后一对样齿(样齿槽)上标注。 5.1.3 模角及齿高为参考尺寸。 5.2 对圆弧形枞树型叶根应再标注相应的叶根圆弧半径及围心位置。 6 技术要求 6.1 叶根(叶根槽)全长上同一对节点母线在第二基准上的平行度，即进、出气两端的节点间距差。 6.2 尺寸公差 尺寸公差和极限偏差按表2规定。 表2：尺寸公差 | 名称 | 极限偏差 | | ------- | ---------- | | 节点间距| ±0.01mm | | 齿距 | ±0.03mm | | 齿高 | ±0.02mm | | 压力角 | ±3° | | 齿根圆弧| ±0.05mm | | 齿形角 | ±5° | 表3：平行度与错移 | 名称 | 公差 | | ------- | ------ | | 平行度 | ±0.01mm| | 错移 | ±0.02mm| 表4：表面粗糙度 | 名称 | 粗糙度 | | ------- | ------ | | 齿根 | 0.06 | | 叶根 | 0.10 |
