【机械行业标准(JB)】 12角头法兰面螺栓

本网站发布时间： 2024-07-11 16:37:32

JB/T6686-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 6686-1993
标准名称：
12角头法兰面螺栓
标准类别：
机械行业标准(JB)
英文名称：
12-point flange bolts
标准状态：
现行
发布日期：
1993-06-01
实施日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.26 MB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

页数：
7 页
标准价格：
12.0 元

其他信息

提出单位：
南京燃气轮机研究所
相关标签：
法兰螺栓

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准适用于燃气轮机动力装置。 JB/T 6686-1993 12角头法兰面螺栓 JB/T6686-1993

标准内容

部分标准内容：

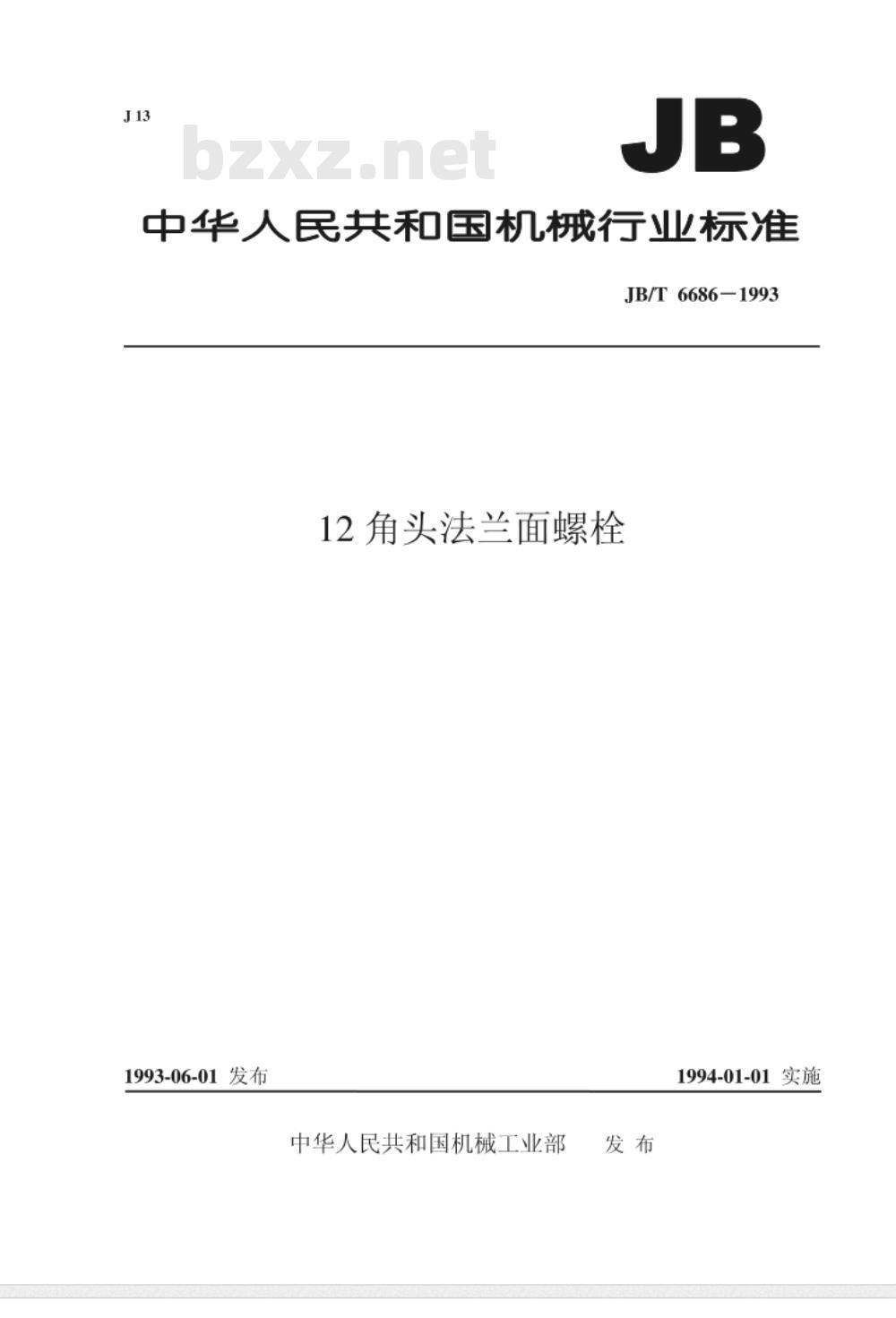

中华人民共和国机械行业标准 JB/T 6686-1993 12角头法兰面螺栓 1993-06-01发布 机械工业部发布 1994-01-01实施

本标准适用于燃气轮机动力装置的12角头法兰面螺栓。螺栓的螺纹规格包括M6、M8、M10、M12等，且材料为30CrMnSi的合金钢。具体标记示例为JB/T6686-93-M16X100·30CrMnSi。

表1  螺纹规格与基本尺寸

| 螺纹规格 | 最大尺寸 (d) | 最小尺寸 (d) | 上垂直间隙 (de) | 螺栓长度 (L) |
| --- | --- | --- | --- | --- |
| M6  | 1.90  | 1.65  | 9.50  | 100mm |
| M8  | 2.14  | 1.89  | 12.60 | 100mm |
| M10 | 3.52  | 3.22  | 14.30 | 100mm |
| M12 | 4.35  | 4.05  | 19.00 | 100mm |
| M16 | 5.94  | 5.58  | 23.80 | 100mm |

注：1）以上尺寸应符合GB/T1593.1的规定，特殊农具可做必要的调整。

技术条件按JB/T6688-3-1993的规定。

本标准由机械工业部批准并实施，标准的实施时间为1994年1月1日。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
