【机械行业标准(JB)】三点悬挂装置联接的农具上的间隙范围

本网站发布时间： 2024-07-11 16:09:03

JB/T6684-1993
现行
　点击下载此标准

基本信息

标准号：
JB/T 6684-1993
标准名称：
三点悬挂装置联接的农具上的间隙范围
标准类别：
机械行业标准(JB)
英文名称：
Clearance range on agricultural implements connected by three-point hitch
标准状态：
现行
发布日期：
1993-06-04
实施日期：
1994-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.17 MB

标准分类号

中标分类号：
农业、林业>>农、林机械与设备>>B90农、林机械与设备

关联标准

采标情况：
eqv ISO 2332:1993

出版信息

页数：
6 页
标准价格：
12.0 元

其他信息

归口单位：
中国农业机械化科学研究院

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了通过三点悬挂装置与农用轮式拖拉机相联接的农具上的悬挂点周围的间隙范围。 JB/T 6684-1993 三点悬挂装置联接的农具上的间隙范围 JB/T6684-1993

标准内容

部分标准内容：

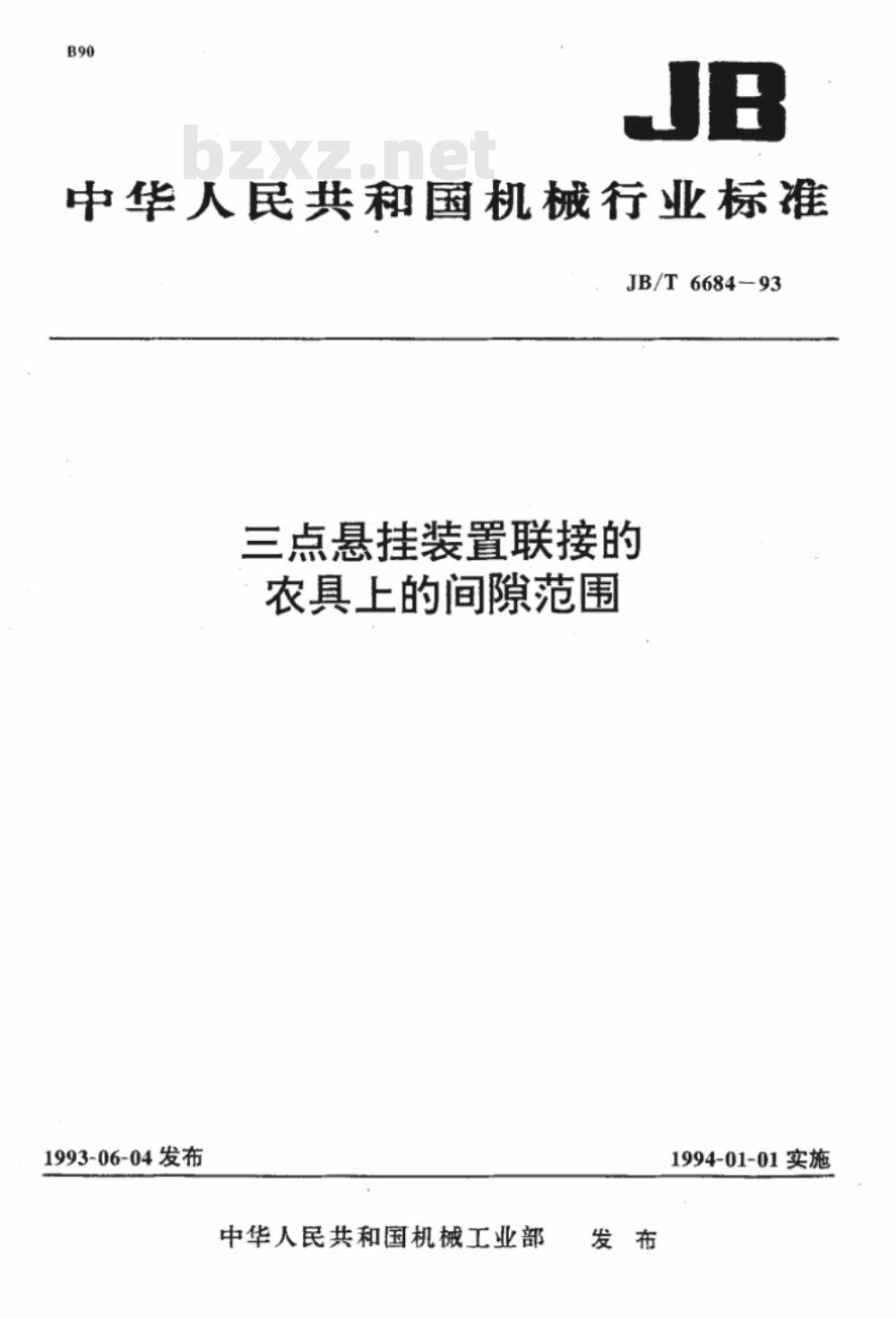

中华人民共和国机械行业标准
JB/T 6684-93
三点悬挂装置联接的
农具上的间隙范围
1993-06-04发布
中华人民共和国机械工业部
1994-01-01实施

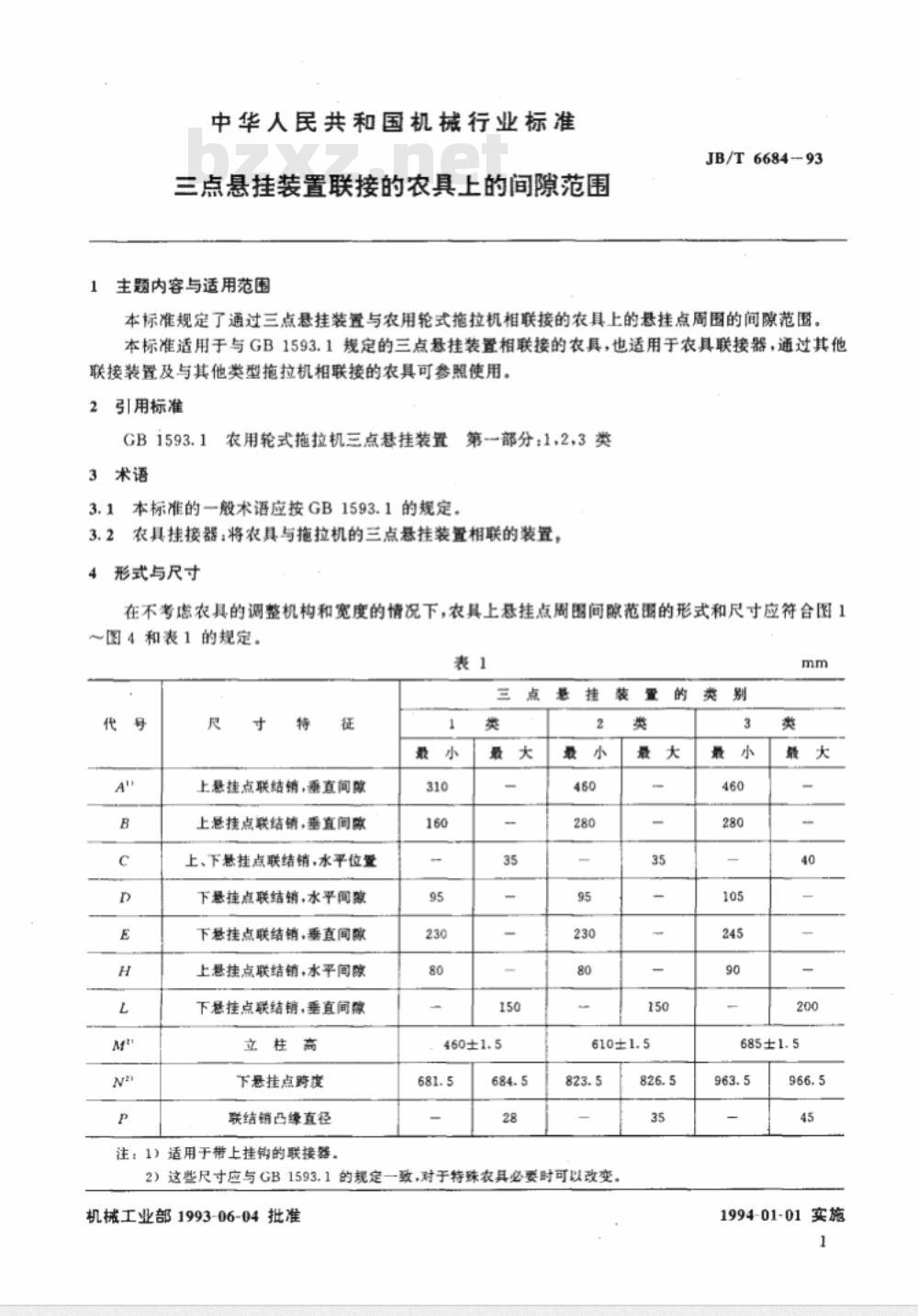

中华人民共和国机械行业标准
三点悬挂装置联接的农具上的间隙范围1主题内容与适用范围
JB/T 6684-93
本标准规定了通过三点悬挂装置与农用轮式拖拉机相联接的农具上的悬挂点周围的间隙范围，本标准适用于与GB1593.1规定的三点悬挂装置相联接的农具，也适用于农具联接器，通过其他联接装置及与其他类型拖拉机相联接的农具可参照使用。2引用标准
GBi593.1农用轮式拖拉机三点悬挂装置第部分：1，2,3类3术语
3.1本标准的一般术语应按GB1593.1的规定，3.2农具挂接器：将农具与拖拉机的三点悬挂装置相联的装置，4形式与尺寸
在不考虑农具的调整机构和宽度的情况下，农具上悬挂点周圈间隙范函的形式和尺寸应符合图1～图4和表1的规定。
上悬挂点联结销，垂直间膜
上悬挂点联结销，垂直间欧
上、下悬挂点联结销，水平位登下悬挂点联结销，水平间醇
下悬挂点联结销，垂直间隙
上悬挂点联结销，水平间酸
下悬挂点联结销，垂直间
立柱高
下悬挂点跨度
联结销凸缘直径
注：1）适用于带上挂钩的联接器。1
2）这些尺寸应与GB1593.1的规定一致，对于特殊农具必要时可以改变。机械工业部1993-06-04批准
1994-01-01实施
叉型联结
下悬挂点wwW.bzxz.Net
JB/T6684-93

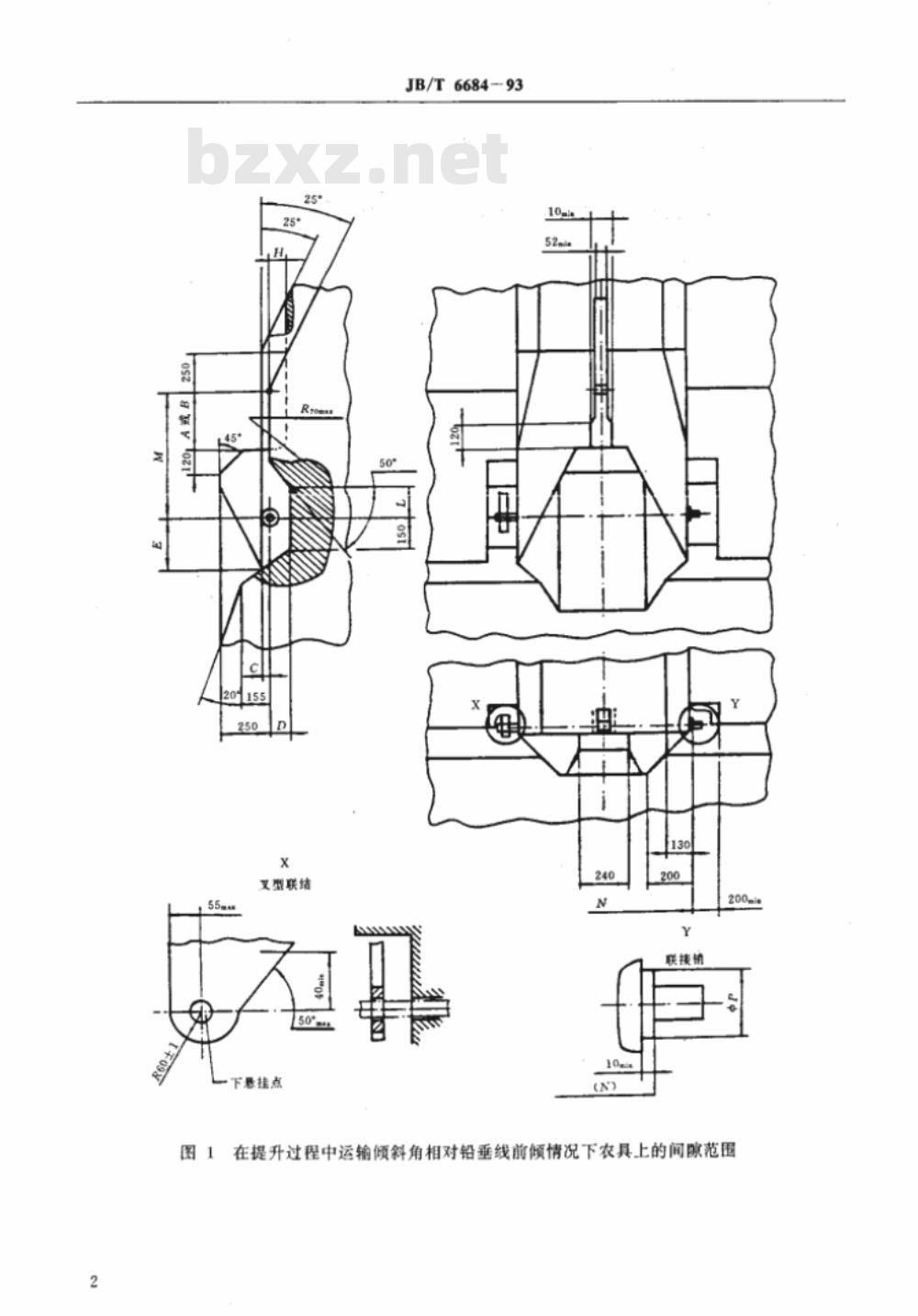

图1在提升过程中运输倾斜角相对铅垂线前倾情况下农具上的间范围JB/T6684-93

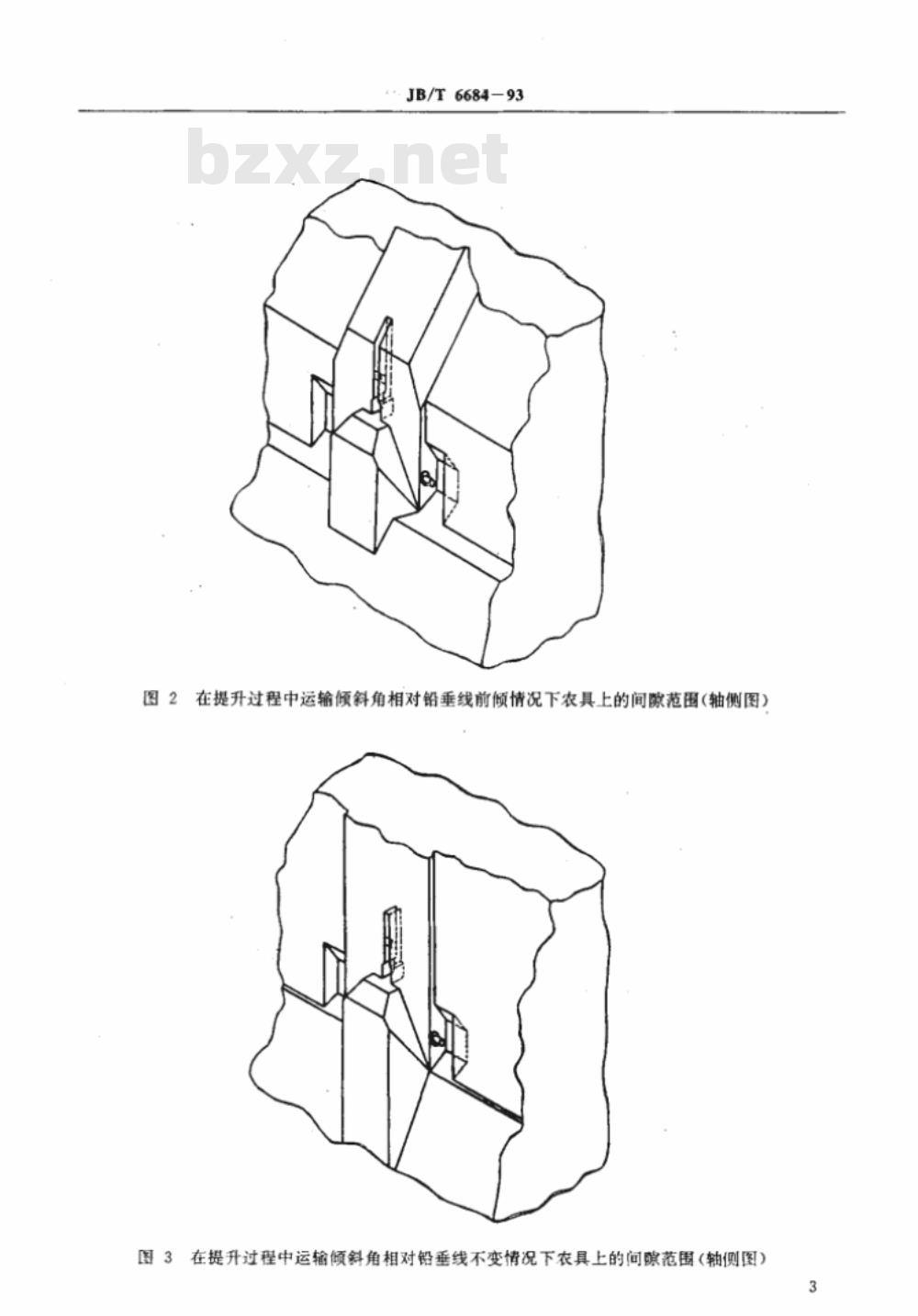

图2在提升过程中运输倾斜角相对铅垂线前倾情况下农具上的间隙范国（轴侧图）图3在提升过程中运输倾斜角相对铅垂线不变情况下农具上的问隙范围（轴侧图）x
叉型联结
下是挂点
JB/T6684-93

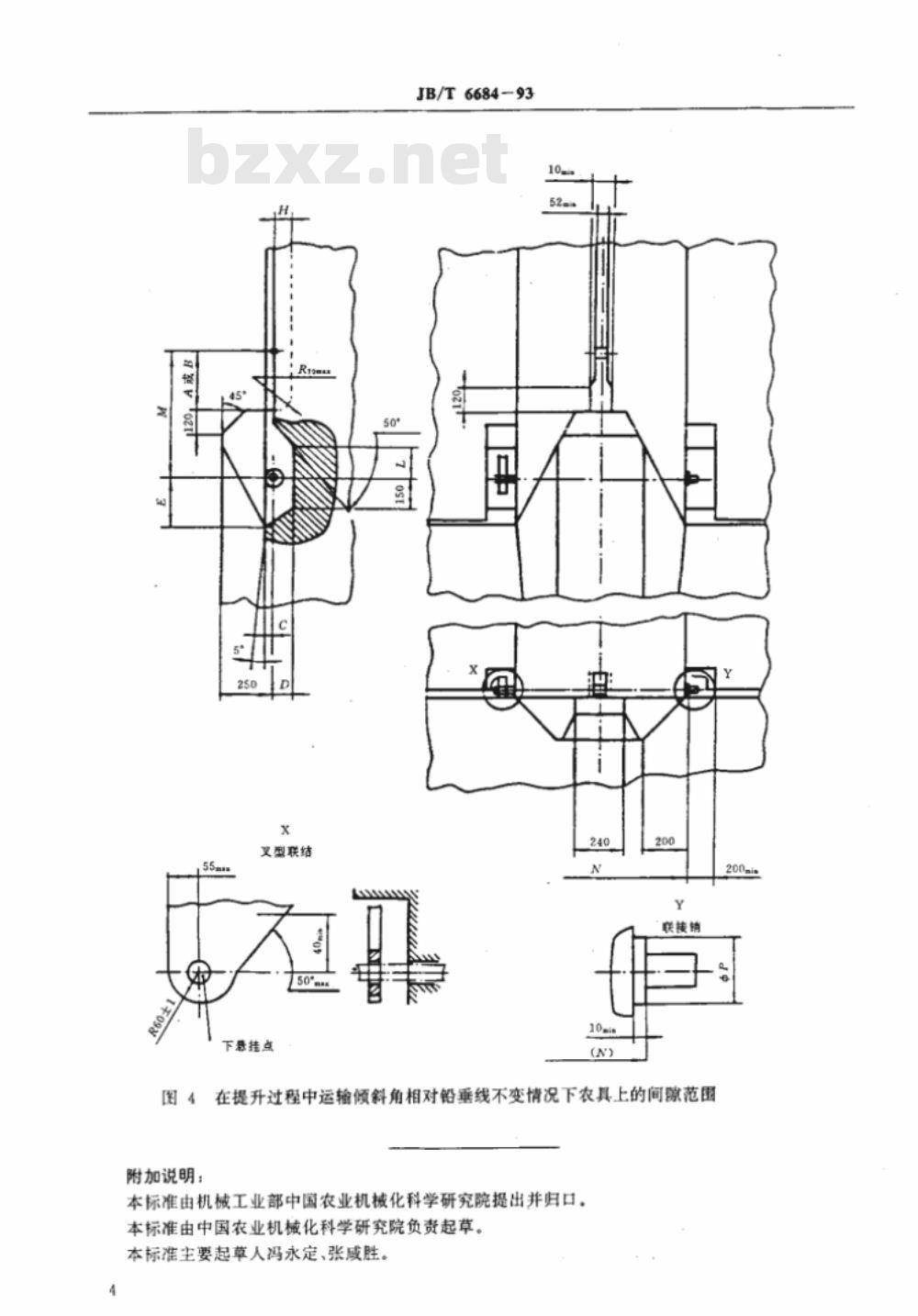

图4在提升过程中运输倾斜角相对铅垂线不变情况下农具上的间隙范围附加说明：
本标准由机械工业部中国农业机械化科学研究院提出并归口。本标准由中国农业机械化科学研究院负责起草。本标准主要起草人冯永定、张威胜。200
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
