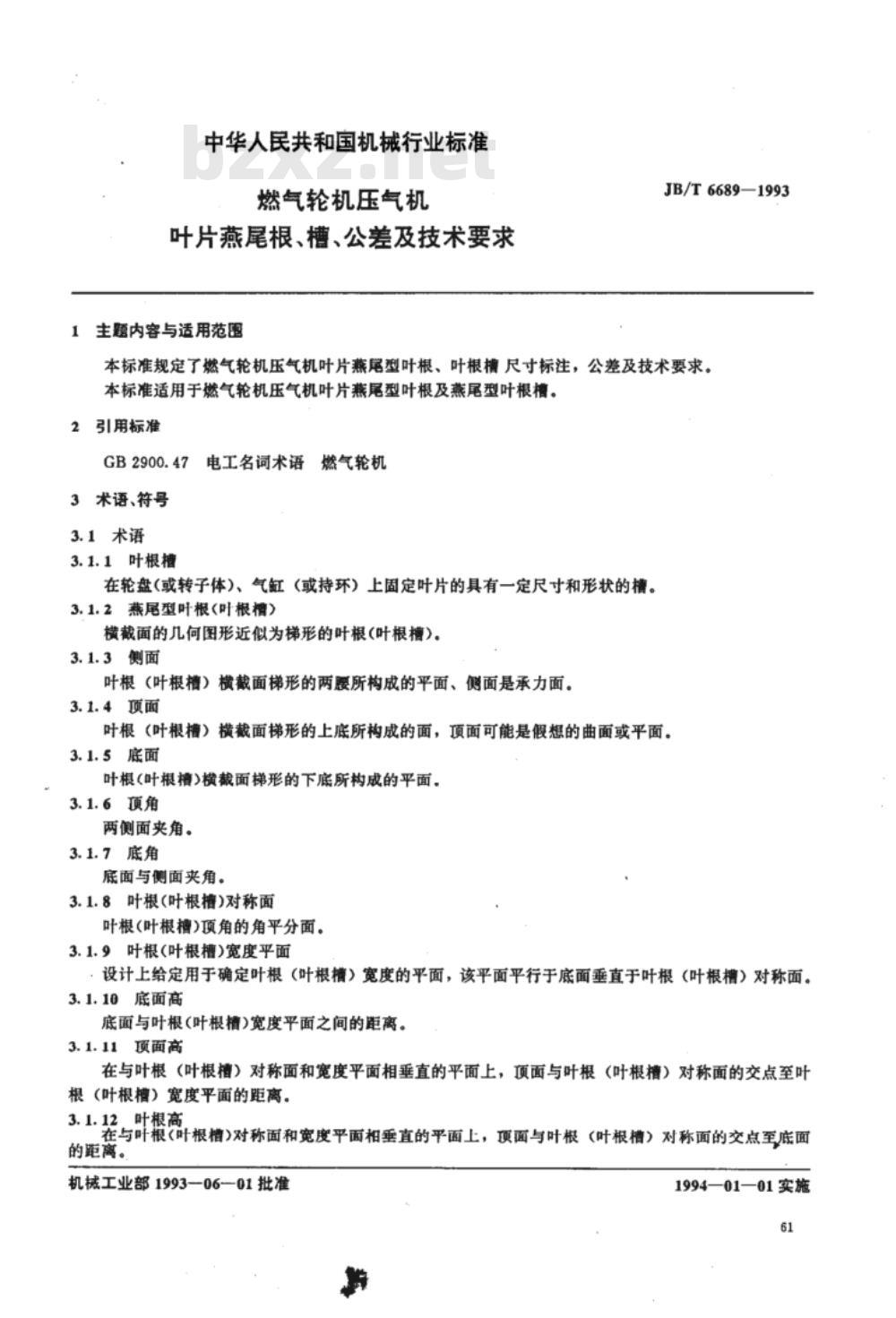

中华人民共和国机械行业标准
燃气轮机压气机
叶片燕尾根、槽、公差及技术要求1主题内容与适用范围
JB/T6689—1993
本标准规定了燃气轮机压气机叶片蒸尾型叶根、叶根槽尺寸标注，公差及技术要求。本标准适用于燃气轮机压气机叶片燕尾型叶根及蒸尾型叶根槽。2引用标准
GB2900.47电工名词术语
燃气轮机
3术语、符号
3.1术语
3.1.1叶根槽
在轮盘（或转子体）、气缸（或持环）上固定叶片的具有一定尺寸和形状的槽。3.1.2蒸尾型叶根(叶根槽）
横截面的几何图形近似为梯形的叶根(叶根槽)。3.1.3侧面
叶根（叶根槽）横截面梯形的两腰所构成的平面、侧面是承力面。3.1.4顶面
叶根（叶根槽）横截面梯形的上底所构成的面，顶面可能是假想的曲面或平面。3.1.5底面
叶根(叶根槽)横裁面梯形的下底所构成的平面。3.1.6顶角
两侧面夹角。
3.1.7底角
底面与侧面夹角。
3.1.8叶根(叶根槽）对称面
叶根(叶根槽)项角的角平分面。3.1.9叶根(叶根槽)宽度平面
设计上给定用于确定叶根（叶根槽）宽度的平面，该平面平行于底面垂直于叶根（叶根槽）对称面。3.1.10底面高
底面与叶根(叶根精)宽度平面之间的距离。3.1.11项面高
在与叶根（叶根槽）对称面和宽度平面相垂直的平面上，顶面与叶根（叶根槽）对称面的交点至叶根（叶根槽）宽度平面的距离。3.1.12，叶根高
在与叶根（叶根槽）对称面和宽度平面相垂直的平面上，顶面与叶根（叶根槽）对称面的交点至底面的距离。
机械工业部1993—06—01批准
1994—01—01实施
3.1.13叶根（叶根槽）宽
JB/T6689-1993
在叶根（叶根槽宽度平面上两侧面间的距离。3.1.14底面宽
叶根(叶根横)横截面梯形的下底长度。3.1.15底角处倒角
倒角平面与底面的夹角。
3.1.16底角处倒角高度
倒角在垂直底面方向的高。
3.1.17底角处转接圆弧
叶根槽底面与侧面转接圆弧。
3.1.18叶根（叶根槽)颈部宽
顶面和两侧面之间转接平面的宽度。3.2符号

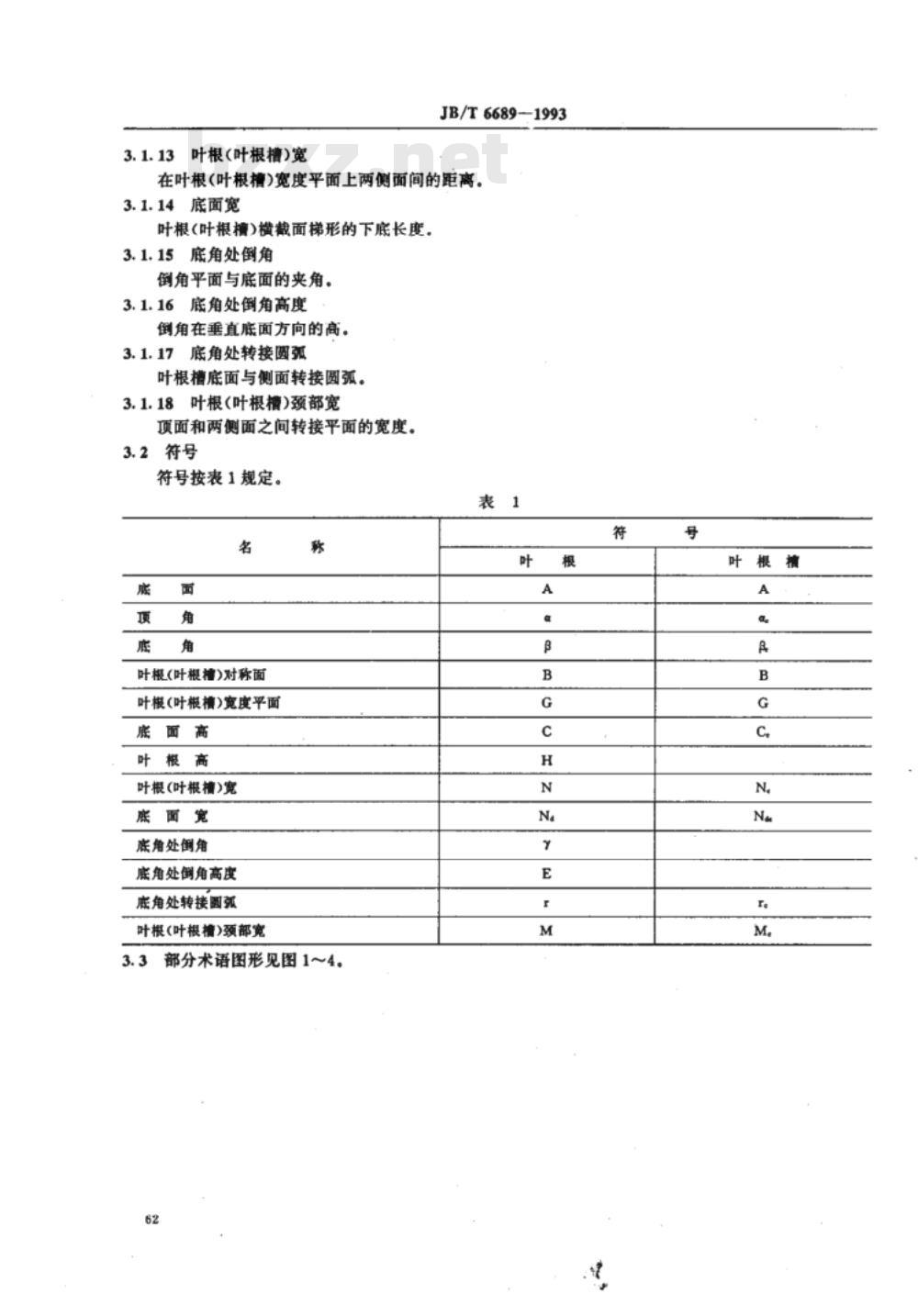

符号按表1规定。
叶根(叶根槽)对称面
叶根(叶根槽)宽度平面
底面高
叶根高
叶根(叶根槽)宽bzxz.net
底面宽
底角处倒角
底角处例角高度
底角处转接圈弧
叶根(叶根槽)颈部宽

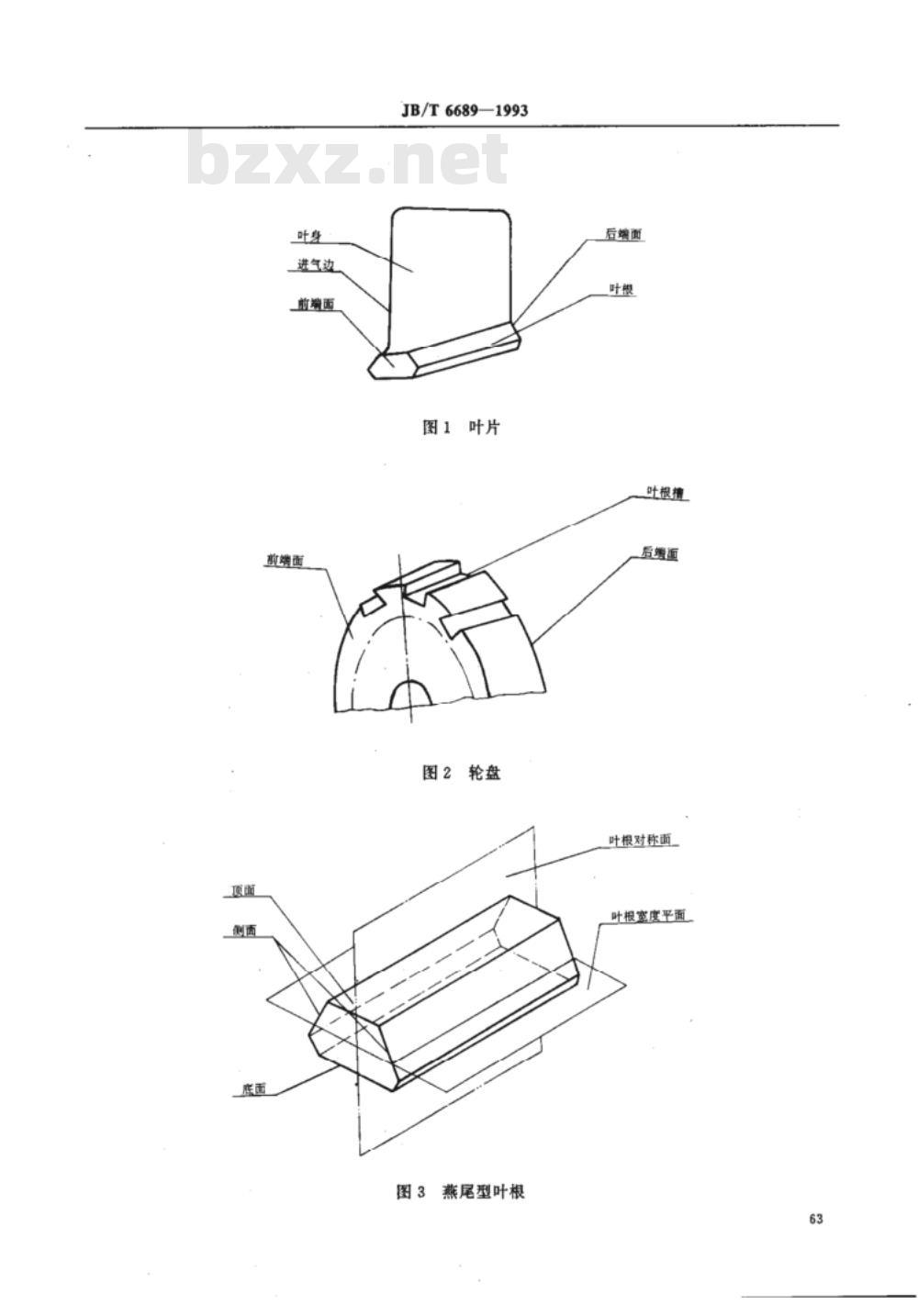

3.3部分术语图形见图1~4。
叶根檀
进气边
前蝴面
煎蜡面
JB/T6689—1993
图1叶片
图2轮盘
图3燕尾型叶根
后增面
吐根精
后螺面
叶根对称面
叶根宽度平面

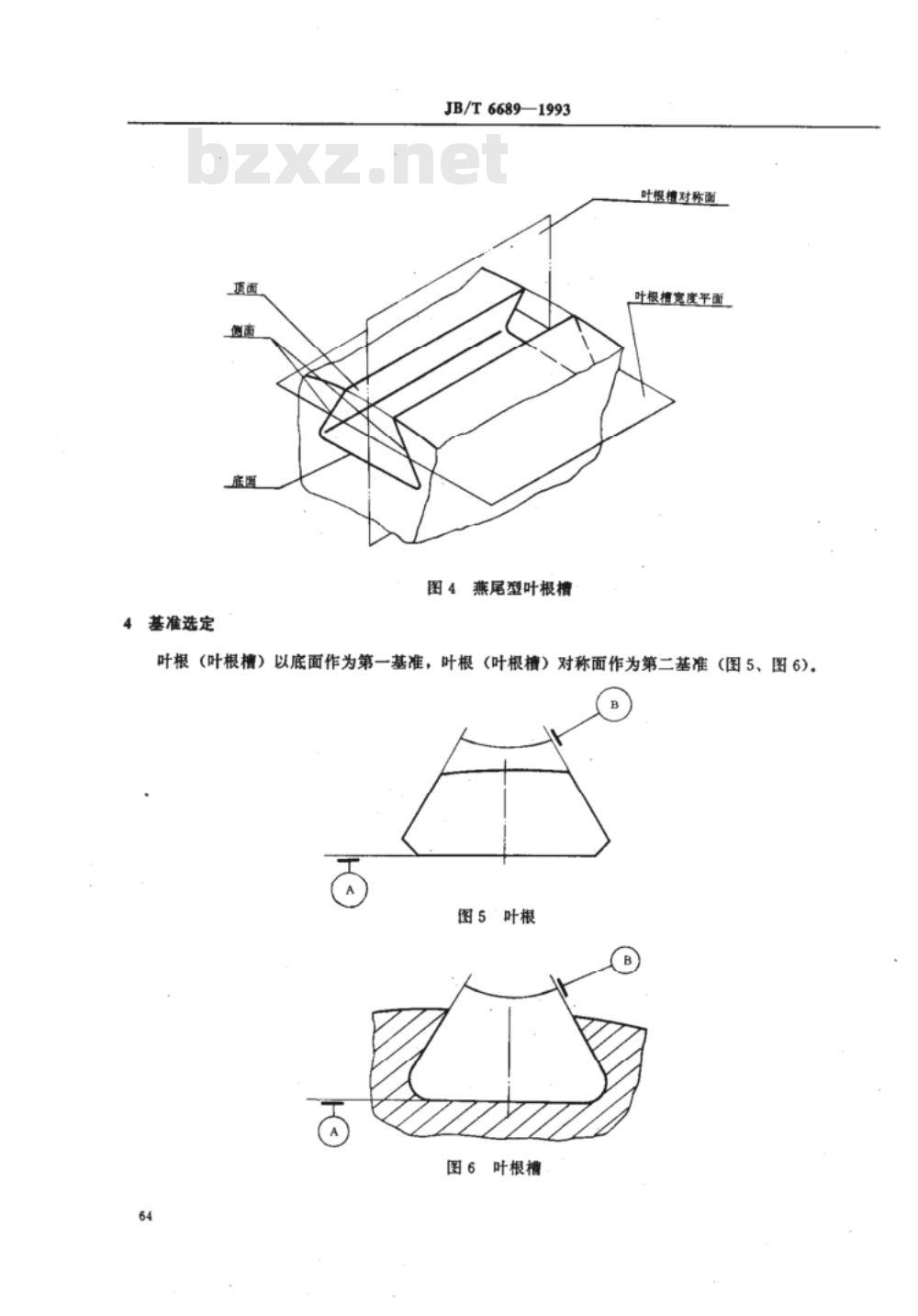

基准选定
JB/T6689—1993
图4燕尾型叶根槽
吐极对称面
叶根檀宽度平面
叶根（叶根槽）以底面作为第一基准，叶根（叶根槽）对称面作为第二基准（图5、图6)。图5叶根
图6叶根槽

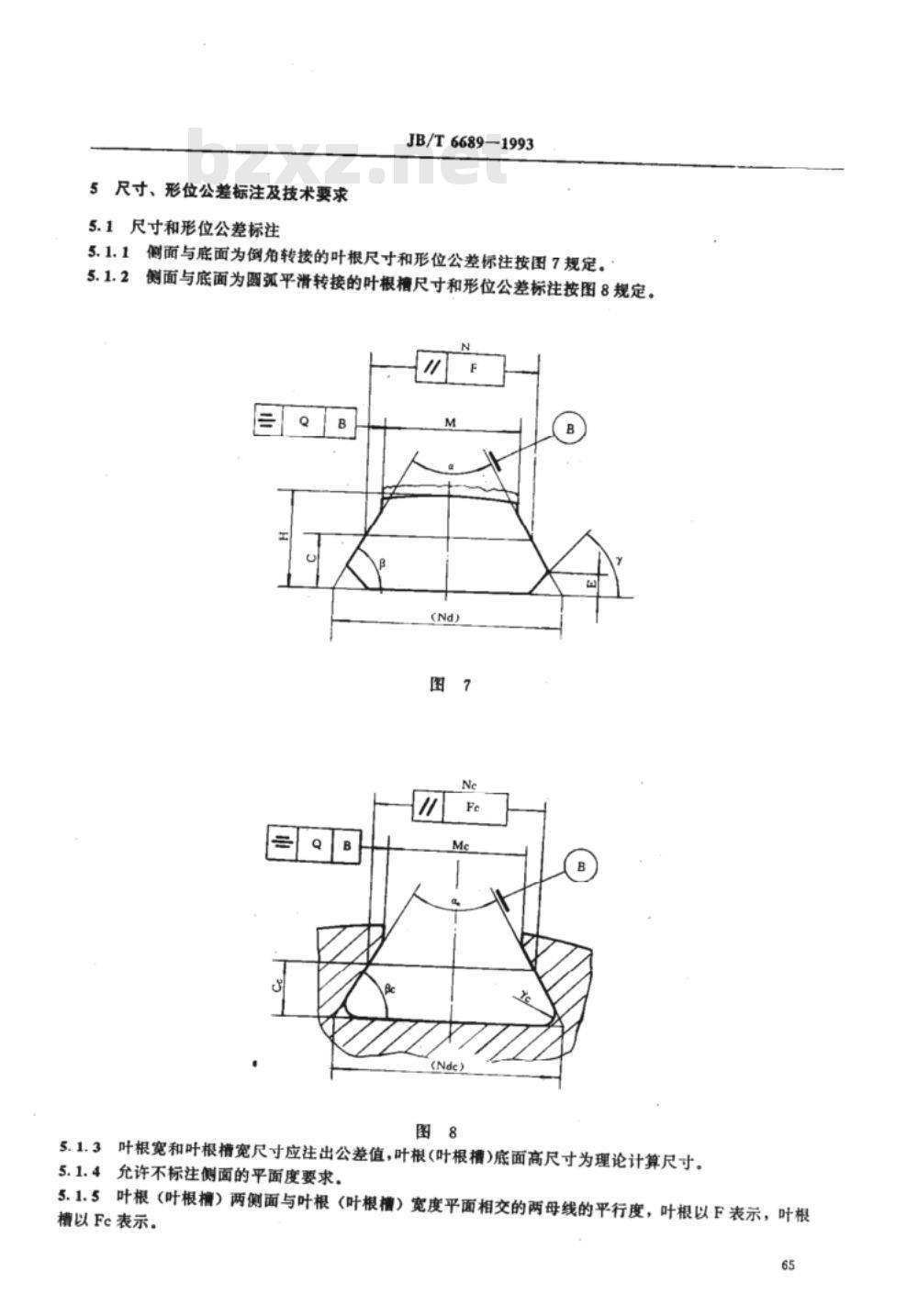

5尺寸、形位公差标注及技术要求JB/T6689-1993
5.1尺寸和形位公差标注
5.1.1侧面与底面为倒角转接的叶根尺寸和形位公差标注按图7规定。5.1.2侧面与底面为圆弧平滑转接的叶根槽尺寸和形位公差标注按图8规定。Nd
5.1.3叶根宽和叶根槽宽尺寸应注出公差值，叶根（叶根槽）底面高尺寸为理论计算尺寸。5.1.4允许不标注侧面的平面度要求。5.1.5叶根（叶根槽）两侧面与叶根（叶根槽）宽度平面相交的两母线的平行度，叶根以F表示，叶根槽以Fc表示。
JB/T 6689-1993
5.1.6颈部宽对第二基准面的对称度；叶根以Q表示，叶根槽以Qc表示。5.2技术要求
5.2.1叶根槽宽和叶根宽的间隙为0～0.2mm时，需检查顶角和两侧的底角；叶根槽宽和叶根宽的间隙大于0.2mm时，只需检查顶角和一侧的底角。5.2.2叶根（叶根槽）各面转接部分不得有尖角，必须用圆弧过渡。6尺寸公差
6.1尺寸的极限偏差按表2规定
叶根(叶根槽)宽
颈部宽
极限偏差
±10°
极限偏差
但底角公差设计者可根据叶根与叶根榈的装配结构形式自定。注：1）项角的公差应保证，
6.2叶根公差分为1类和2类；1类用于叶根槽宽与叶根宽的尚家干或等于0.2mm，2类用于叶根槽宽与叶根宽的间隙值大于0.2mm。平行度、对称度
平行度，对称度按表3规定。
平行度
对称度
叶粮横
表面粗锰度
叶根、叶根槽的表面粗糙度全部为3、表面粗糙度应在设计图样上规定。66
JB/T 66891993
附录A
标注示例
(参考件)
A1以叶根底面和对称面作基准的叶根标注示例见图A1。R0.5各校
注；1）为理论计算尺寸
A2以叶根槽底面和对称面作基准的叶根槽标注示例见图A2。87.9±0.03
注：1）为理论计算尺寸
附加说明：
本标准由南京燃气轮机研究所提出。本标准由南京燃气轮机研究所归口。本标准由南京汽轮电机厂负责起草。本标准主要起草人古碧玲、庄洪山。A2
