【机械行业标准(JB)】 电站锅炉 技术条件

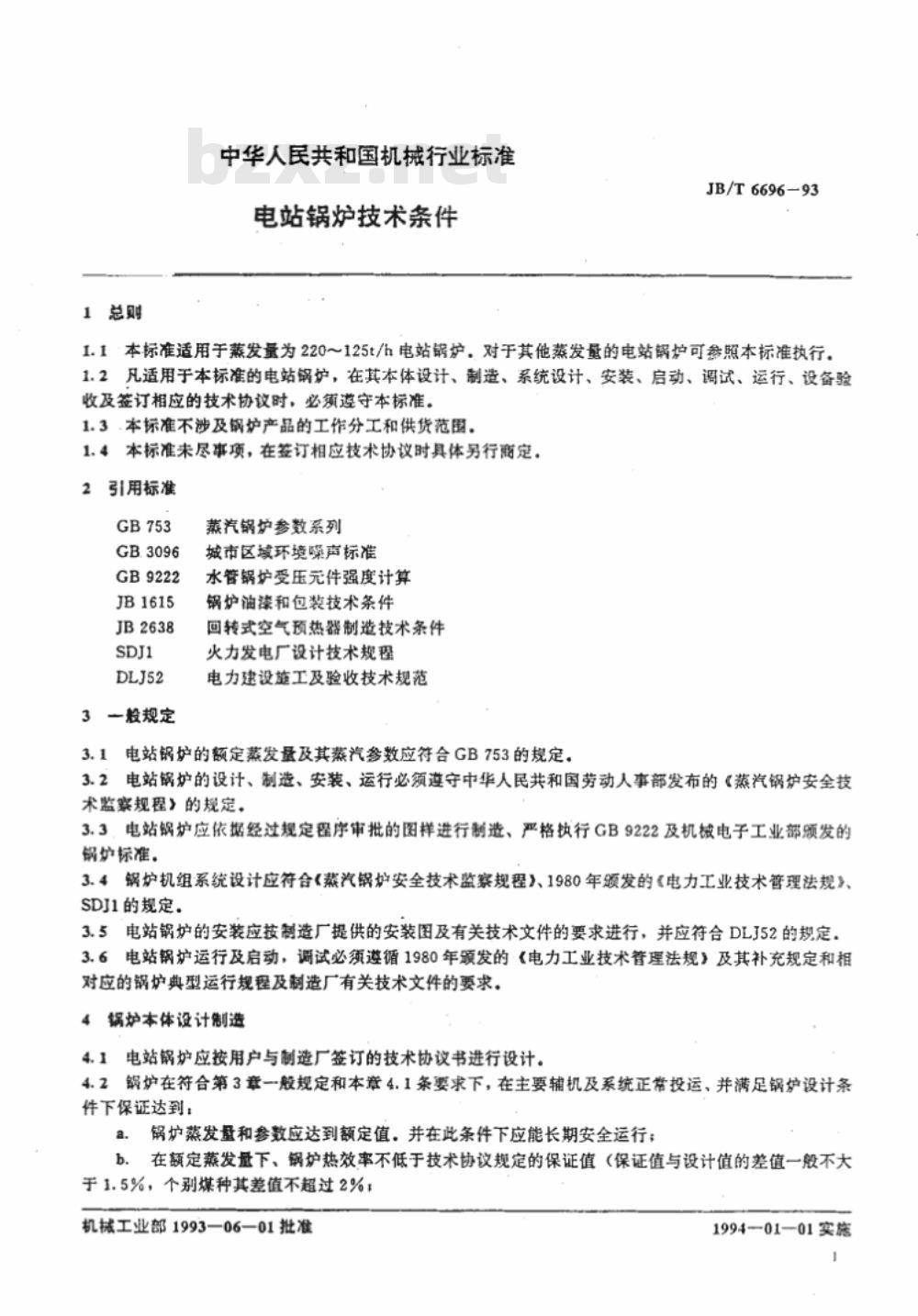

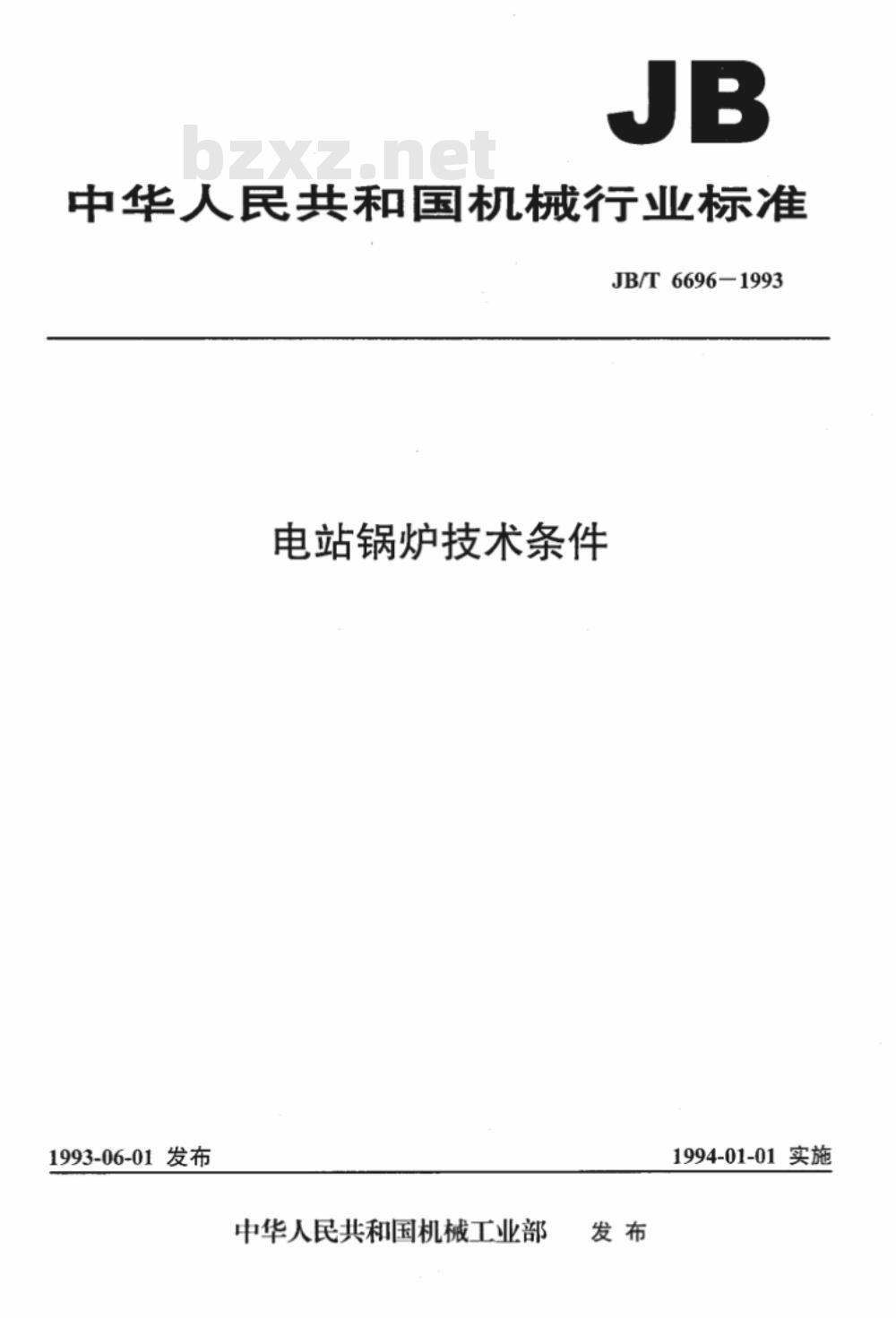

中华人民共和国机械行业标准 JB/T6696—1993 电站锅炉技术条件 1993年6月1日发布 1994年1月1日实施 1 总则 1.1 本标准适用于蒸发量为220～125t/h的电站锅炉。对于其他蒸发量的电站锅炉，可参照本标准执行。 1.2 凡适用于本标准的电站锅炉，在其本体设计、制造、系统设计、安装、启动、调试、运行、设备验收及签订相应的技术协议时，必须遵守本标准。 1.3 本标准不涉及锅炉产品的工作分工和供货范围。 1.4 本标准未尽事项，在签订相应技术协议时具体另行商定。 2 引用标准 GB 753 GB 3096 GB 9222 JB 1615 JB 2638 SDJ1 DLJ52 3 一般规定 3.1 电站锅炉的额定蒸发量及其蒸汽参数应符合GB 753的规定。 3.2 电站锅炉的设计、制造、安装、运行必须遵守中华人民共和国劳动人事部发布的《蒸汽锅炉安全技术监察规程》的规定。 3.3 电站锅炉应依据经过规定程序审批的图样进行制造，严格执行GB 9222及机械电子工业部颁发的锅炉标准。 3.4 锅炉机组系统设计应符合《蒸汽锅炉安全技术监察规程》、1980年颁发的《电力工业技术管理法规》SDJ1的规定。 3.5 电站锅炉的安装应按制造厂提供的安装图及有关技术文件的要求进行，并应符合DLJ52的规定。 3.6 电站锅炉运行及启动、调试必须遵循1980年颁发的《电力工业技术管理法规》及其补充规定，及其对应的锅炉典型运行规程及制造厂有关技术文件的要求。 4 锅炉本体设计与制造 4.1 电站锅炉应按用户与制造厂签订的技术协议书进行设计。 4.2 锅炉应符合第3章的一般规定以及本章4.1条的要求，保证在主要辅机及系统正常投运、并满足锅炉设计条件下，能够达到以下目标： a. 锅炉蒸发量和参数应达到额定值，并在此条件下能长期安全运行； b. 在额定蒸发量下，锅炉热效率不低于技术协议规定的保证值，保证值与设计值的差值一般不大于1.5%，个别煤种差值不超过2%； c. 在额定工作压力下，70%～100%额定蒸发量运行时，过热蒸汽和再热蒸汽温度应达到额定值，且偏差应符合GB 753的规定，在各种负荷下，各段受热面的金属温度应保持在允许范围内； d. 自然循环锅炉在50%～100%额定蒸发量下运行时，水循环安全可靠；UP型直流锅炉在30%～100%额定蒸发量下运行时，水动力安全可靠。 e. 对于超高压及以上参数的锅炉，应有防止传热恶化的措施，当给水品质符合要求时，锅炉蒸汽品质应符合1975年颁发的《火力发电厂水、汽监督规程》的规定。 4.3 锅炉在正常运行条件下的大修间隔应为2～3年，小修间隔应为半年。 4.4 锅炉投产后1年内，因制造质量问题而导致的强制停炉次数应符合以下规定： a. 新型锅炉不多于4次； b. 定型锅炉不多于2次。 4.5 排污系统的阅门，在锅炉正常投运后，其使用周期应达到1年。 4.6 锅炉机组在正常运行条件下，室内布置锅炉的炉墙表面温度应不超过50℃，露天布置锅炉的炉墙表面温度不超过45℃。 4.7 锅炉汽水系统的设计压降应符合以下规定： a. 过热器的蒸汽压降一般为主蒸汽出口压力的10%； b. 再热器系统的阻力分配由本体与系统设计时协商确定； c. 省煤器及连接管道的压降：对于锅筒锅炉为锅筒压力的3%；对于直流锅炉为其额定压力的3%。 4.8 受含灰气流冲刷的锅炉尾部竖直承压受热面，其磨损最严重的管身按年密损率0.2mm/年设计，且管子壁厚应有2mm的磨损裕量。 4.9 过热器、再热器、省煤器管排的布置应采取适当措施，防止烟气走漏造成的局部磨损，管排应固定可靠，防止个别管子出列。 4.10 定型锅炉和改型设计锅炉的炉腹承载能力，在负压燃烧时按士3～4kPa设计。 4.11 锅炉应装有足够数量的安全阀，其要求应符合《蒸汽锅炉安全技术监察规程》的规定。安全阀不允许出现拒动、拒回座，其起跳高度应符合设计值，有辅助装置的安全阀回座压力应不大于起跳压力的7%。 4.12 空气预热器漏风系统： a. 采用回转式空气预热器时不大于12%； b. 采用管式空气预热器时，一级布置不大于3%，二级布置不大于6%。 4.13 为防止管式空气预热器磨损，在管箱的烟气进口处应装设防磨管，在管式空气预热器低温段应采取防磨措施，结构应便于更换。
