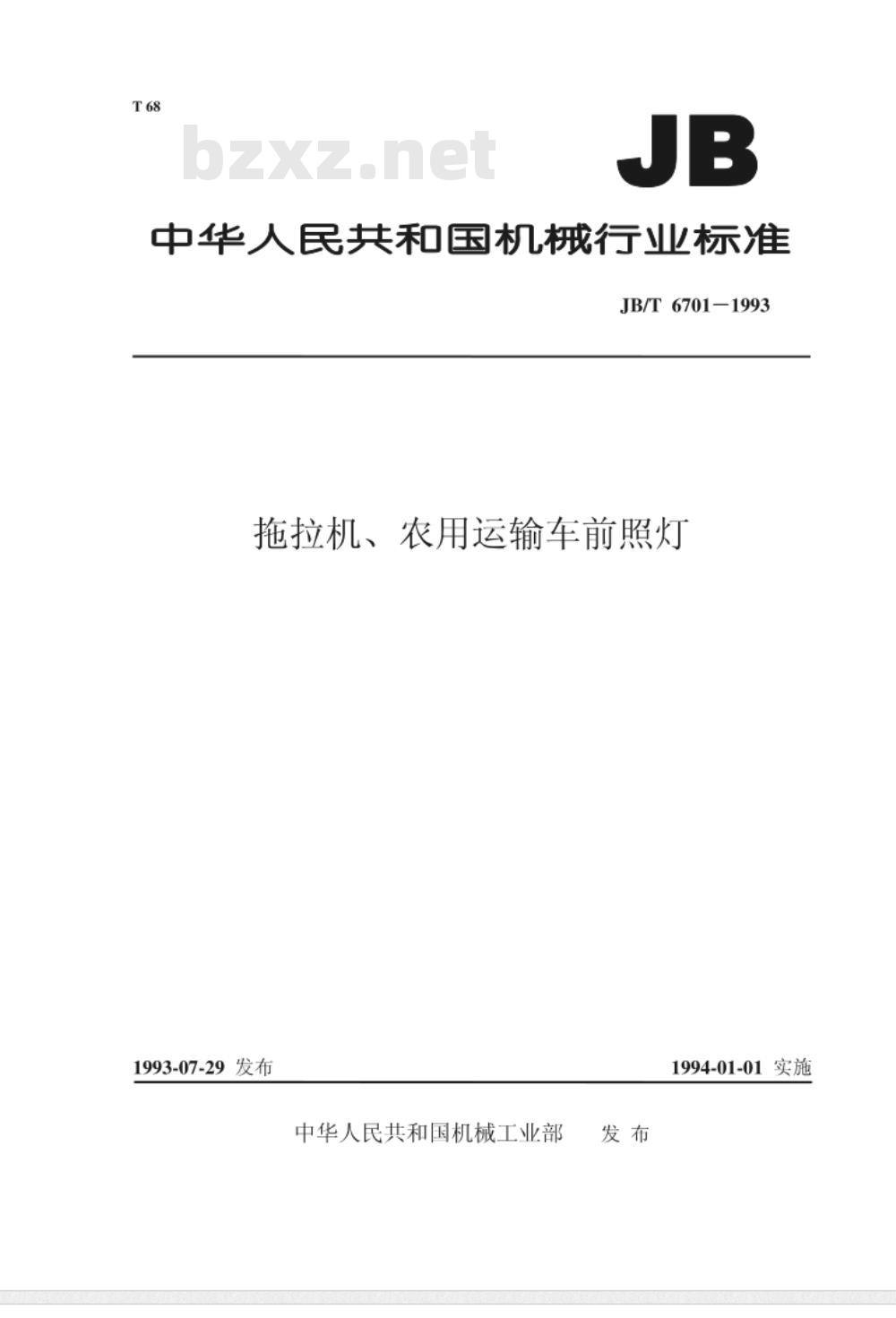

【机械行业标准(JB)】 拖拉机、农用运输车前照灯

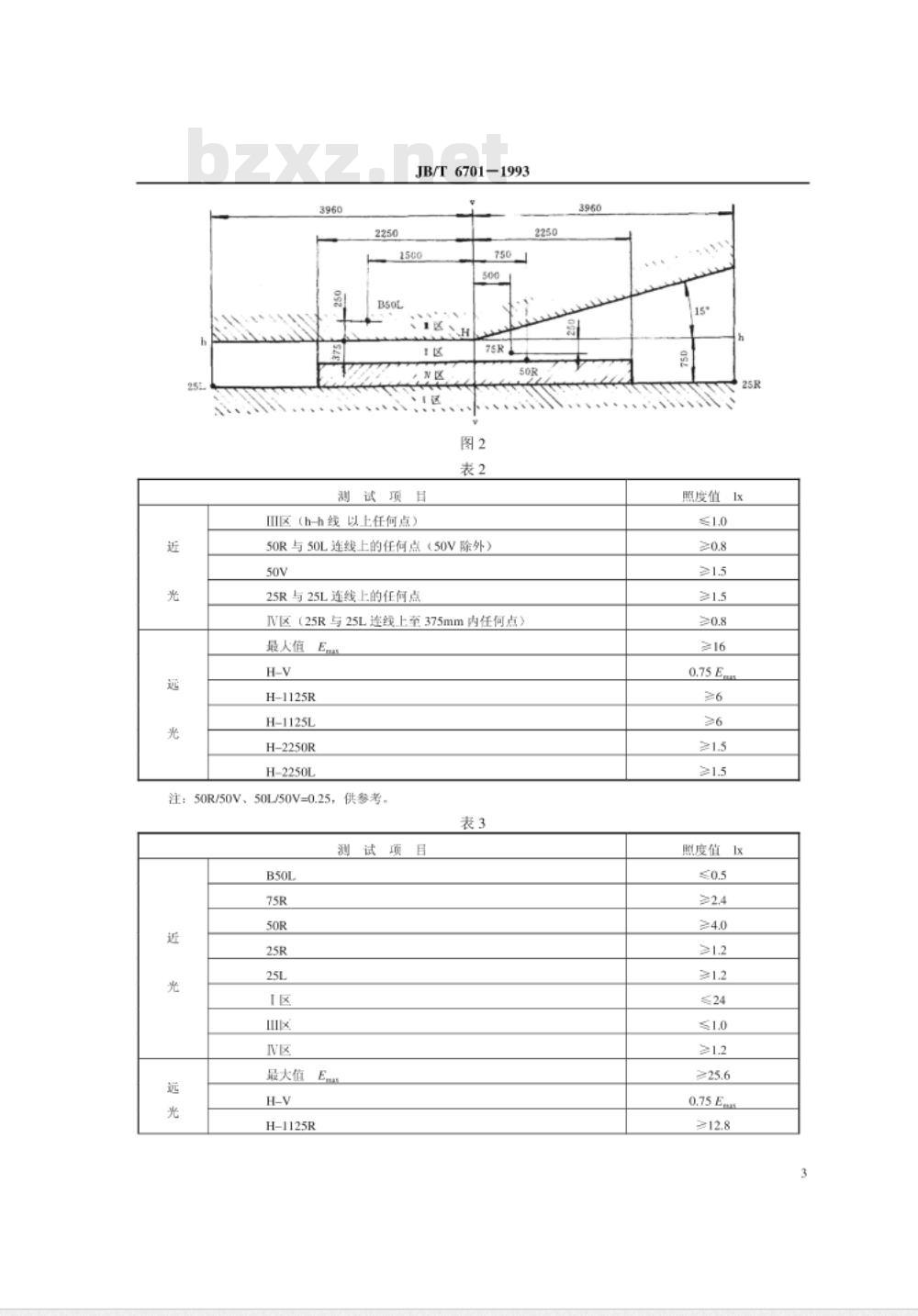

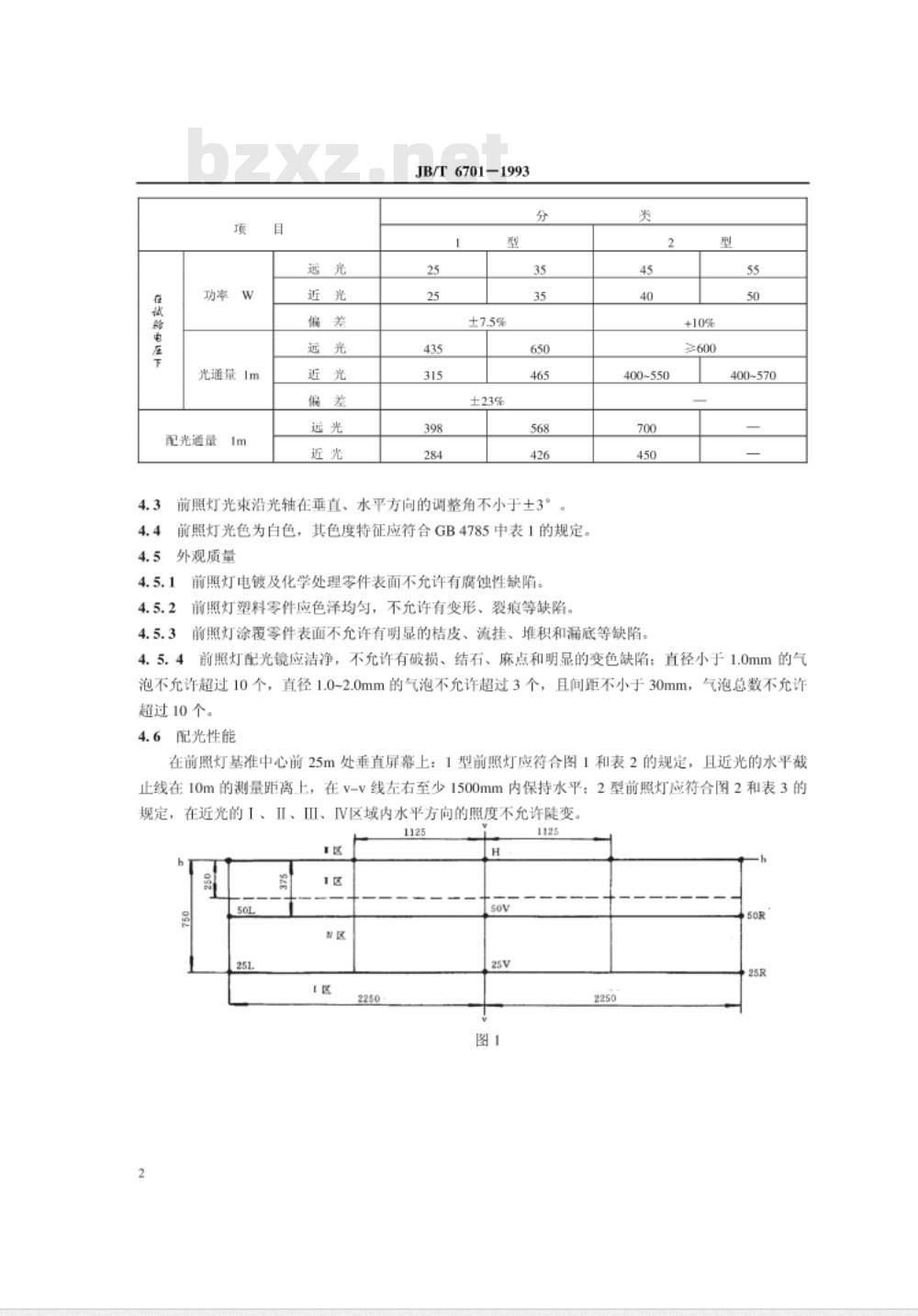

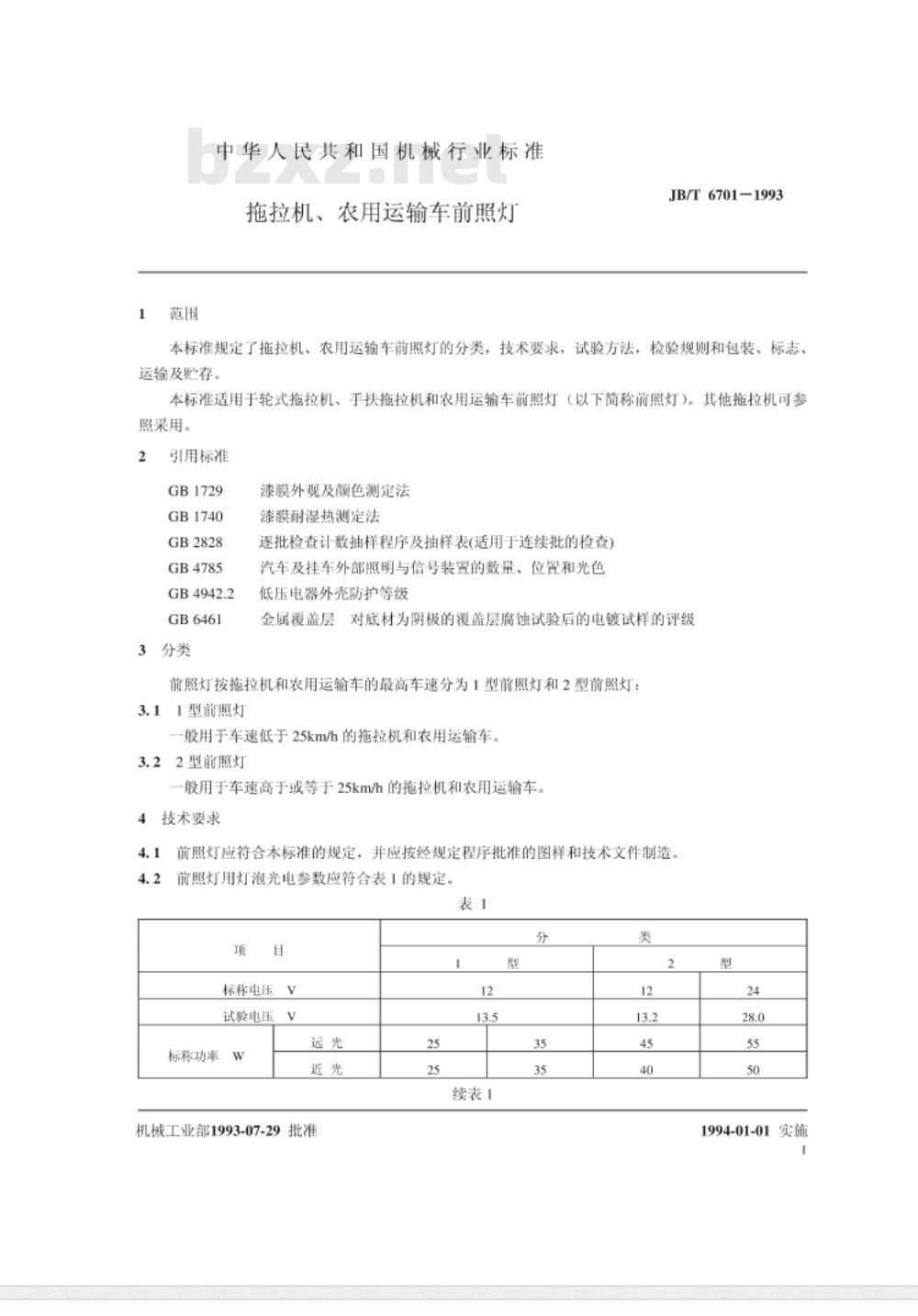

中华人民共和国机械行业标准 JB/T 6701-1993 拖拉机、农用运输车前照灯 1993年7月29日发布 1994年1月1日实施 1 范围 本标准规定了拖拉机、农用运输车前照灯的分类、技术要求、试验方法、检验规则和包装、标志、运输及贮存。 本标准适用于轮式拖拉机、手扶拖拉机和农用运输车前照灯（以下简称前照灯）。其他拖拉机可参照采用。 2 引用标准 GB1729 GB1740 GB2828 GB4785 GB4942.2 GB6461 3 分类 前照灯按拖拉机和农用运输车的最高车速分为1型前照灯和2型前照灯： 3.1 1型前照灯：一般用于车速低于25 km/h的拖拉机和农用运输车。 3.2 2型前照灯：一般用于车速高于或等于25 km/h的拖拉机和农用运输车。 4 技术要求 4.1 前照灯应符合本标准的规定，并应按经规定程序批准的图样和技术文件制造。 4.2 前照灯用灯泡光电参数应符合表1的规定。 表1 前照灯光电参数 | 标称电压 (V) | 12 | 13.5 | 24 | 28.0 | |--------------|----|------|----|-------| | 远光功率 (W) | 25 | 35 | 45 | 55 | | 近光功率 (W) | 25 | 35 | 40 | 50 | 4.3 前照灯光束沿光轴在垂直、水平方向的调整角不小于±3°。 4.4 前照灯光色为白色，其色度特征应符合GB4785中表1的规定。 4.5 外观质量要求 4.5.1 前照灯电镀及化学处理零件表面不允许有腐蚀性缺陷。 4.5.2 前照灯塑料零件应色泽均匀，不允许有变形、裂痕等缺陷。 4.5.3 前照灯涂覆零件表面不允许有明显的桔皮、流挂、堆积和漏底等缺陷。 4.5.4 前照灯配光镜应洁净，不允许有破损、结石、麻点和明显的变色缺陷；直径小于1.0mm的气泡不允许超过10个，直径1.0-2.0mm的气泡不允许超过3个，且间距不小于30mm，气泡总数不允许超过10个。 4.6 配光性能 前照灯光束应符合图1和表2的规定。 图1 前照灯光束示意图 表2 前照灯光束性能 | 区域 | 最大照度 (lx) | 照度要求 (lx) | |------------|---------------|--------------| | I 区 | ≥0.8 | >1.5 | | II 区 | >0.8 | ≥1.5 | | III 区 | ≥6 | ≥16 | 本标准由全国拖拉机标准化技术委员会提出，由机械工业部洛阳拖拉机研究所归口，本标准由上海内燃机电器厂负责起草。 本标准主要起草人：王进良、苏国顺。
