【机械行业标准(JB)】 拖拉机产品图样及设计文件编号规则

ICS 65.060.10

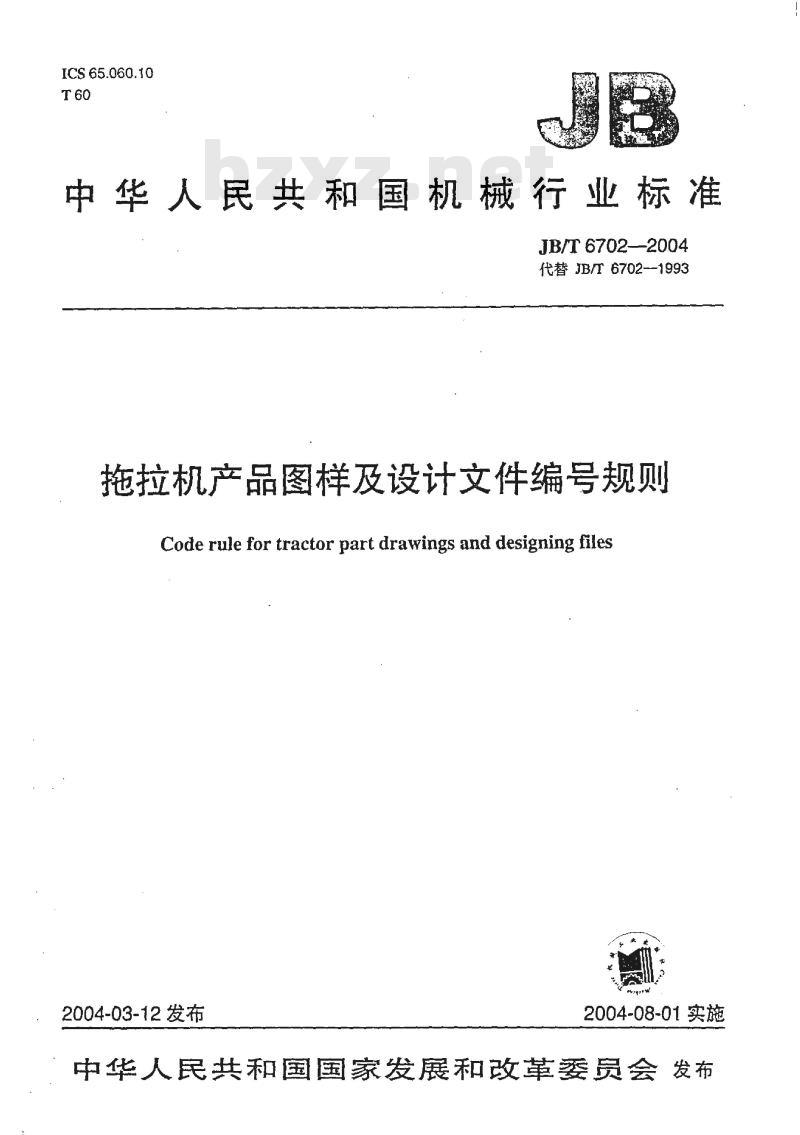

中华人民共和国机械行业标准　JB/T 6702--2004
代替JB/T6702-1993
拖拉机产品图样及设计文件编号规则Code rule for tractor part drawings and designing files2004-03-12 发布
2004-08-01实施
中华人民共和国国家发展和改革委员会发布前言

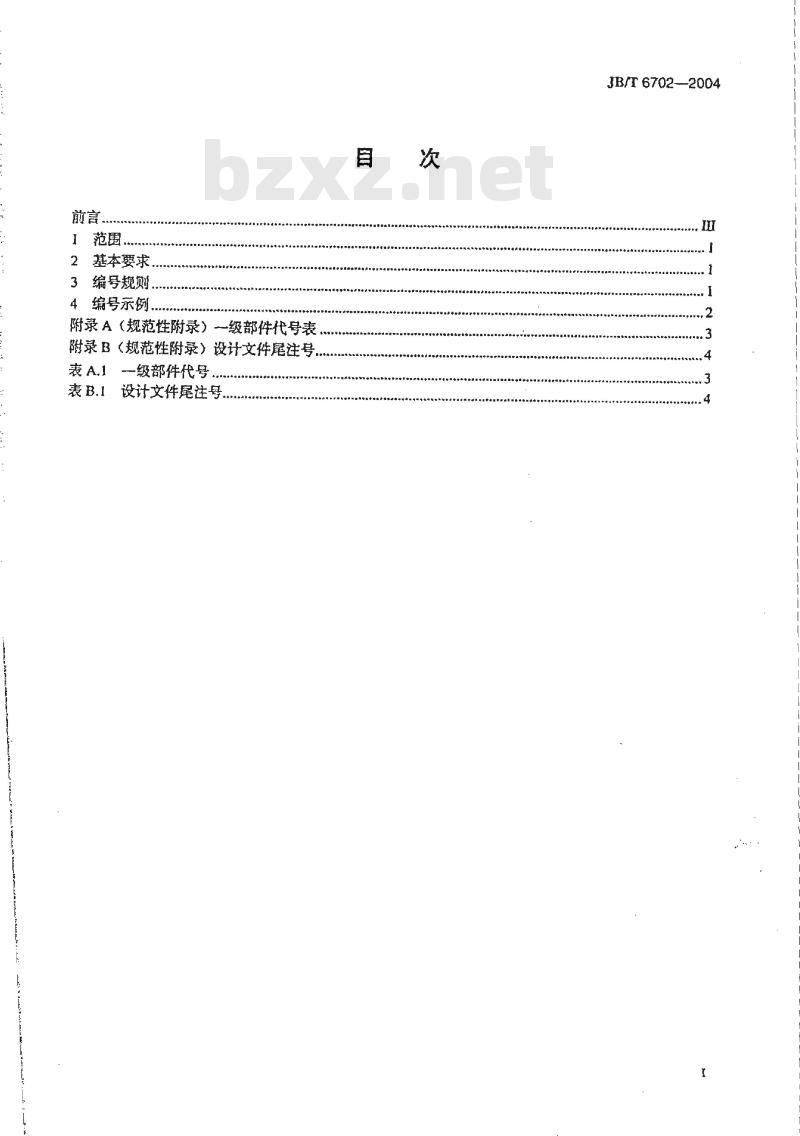

2基本要求．
3编号规则．
4编号示例
附录A（规范性附录）级部件代号表附录B（规范性附录）设计文件尾注号：表A.1级部件代号．
表B.1设计文件尾注号
JB/T 6702—-2004
JB/T6702--2004

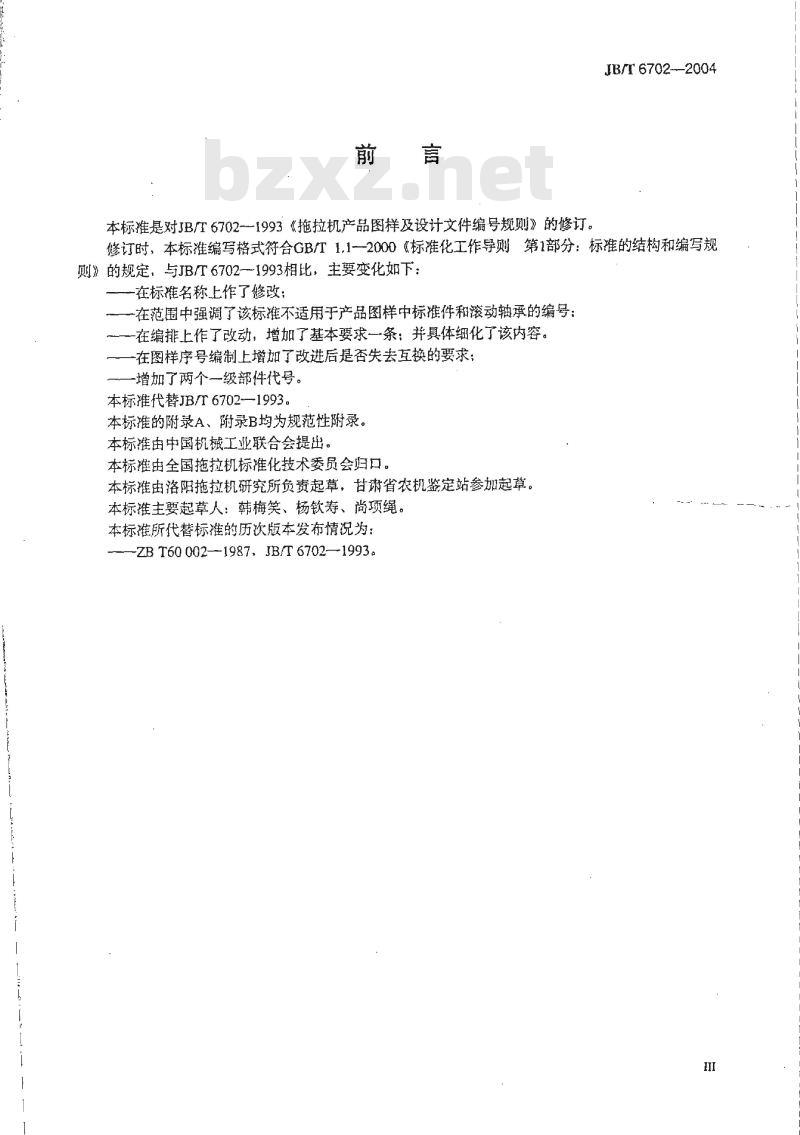

本标准是对JB/T6702--1993《拖拉机产品图样及设计文件编号规则》的修订。修订时，本标准编写格式符合GB/T1.1—2000（标准化工作导则第1部分：标准的结构和编写规则》的规定，与JB/T6702-1993相比，主要变化如下：在标准名称上作了修改；
在范围中强调了该标准不适用于产品图样中标准件和滚动轴承的编号：-在编排上作了改动，增加了基本要求一条：并具体细化了该内容。-在图样序号编制上增加了改进后是否失去互换的要求；-增加了两个一级部件代号。
本标准代替JB/T6702-—1993。
本标准的附录A、附录B均为规范性附录。本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会归口。本标推由洛阳拖拉机研究所负责起草，甘肃省农机鉴定站参加起草。本标推主要起草人：韩梅笑、杨钦寿、尚项绳。本标准所代替标准的历次版本发布情况为：-ZB T60 002--1987,JB/T 6702—1993.II

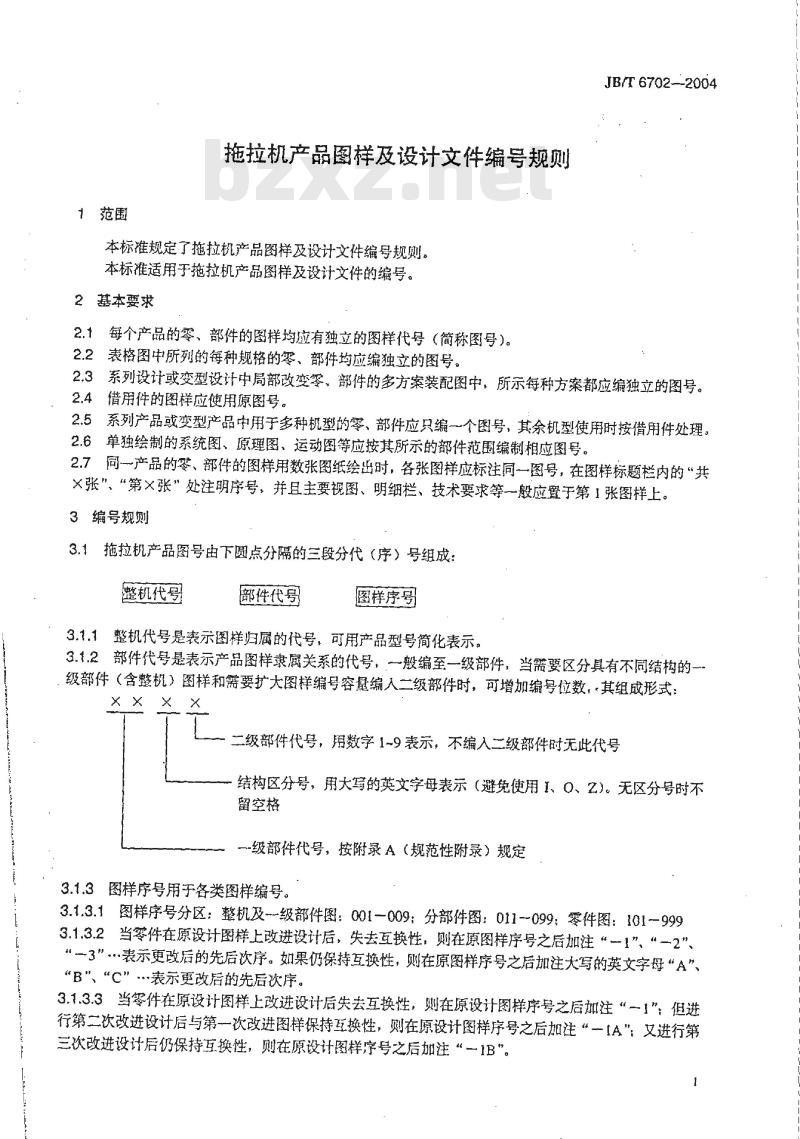

拖拉机产品图样及设计文件编号规则本标准规定了拖拉机产品图样及设计文件编号规则。本标准适用于拖拉机产品图样及设计文件的编号。2基本要求
2.1每个产品的零、部件的图样均应有独立的图样代号（简称图号）。2.2表格图中所列的每种规格的零、部件均应编独立的图号。JB/T6702--2004
2.3系列设计或变型设计中局部改变零、部件的多方案装配图中，所示每种方案都应编独立的图号。2.4借用件的图样应使用原图号。2.5系列产品或变型产品中用于多种机型的零、部件应只编一个图号，其余机型使用时按借用件处理。2.6单独绘制的系统图、原理图、运动图等应按其所示的部件范围编制相应图号。2.7同一产品的零、部件的图样用数张图纸绘出时，各张图样应标注同一图号，在图样标题栏内的“共×张”、“第×张”处注明序号，并且主要视图、明细栏、技术要求等一般应置于第1张图样上。3编号规则
3.1拖拉机产品图号由下圆点分隔的三段分代（序）号组成：整机代号
部件代号
图样序号
3.1.1整机代号是表示图样归属的代号，可用产品型号简化表示。3.1.2部件代号是表示产品图样隶属关系的代号，一般编至一级部件，当需要区分具有不同结构的一级部件（含整机）图样和需要扩大图样编号容量编人二级部件时，可增加编号位数，其组成形式：xx
二级部件代号，用数字1-9表示，不编入二级部件时无此代号结构区分号，用大写的英文字母表示（避免使用I、O、Z）。无区分号时不留空格
-级部件代号，按附录A（规范性附录）规定3.1.3图样序号用于各类图样编号。3.1.3.1图样序号分区：整机及--级部件图：001－009：分部件图：011－099：零件图：101－9993.1.3.2当零件在原设计图样上改进设计后，失去互换性，则在原图样序号之后加注“-1”“一2”3”表示更改后的先后次序。如果仍保持互换性，则在原图样序号之后加注大写的英文字母“A\、“B”、“C”·表示更改后的先后次序。3.1.3.3当零件在原设计图样上改进设计后失去互换性，则在原设计图样序号之后加注“一1”；但进行第二次改进设计后与第一次改进图样保持互换性，则在原设计图样序号之后加注“一IA\；又进行第三次改进设计后仍保持互换性，则在原设计图样序号之后加注“一1B”。1
JB/T 6702--2004

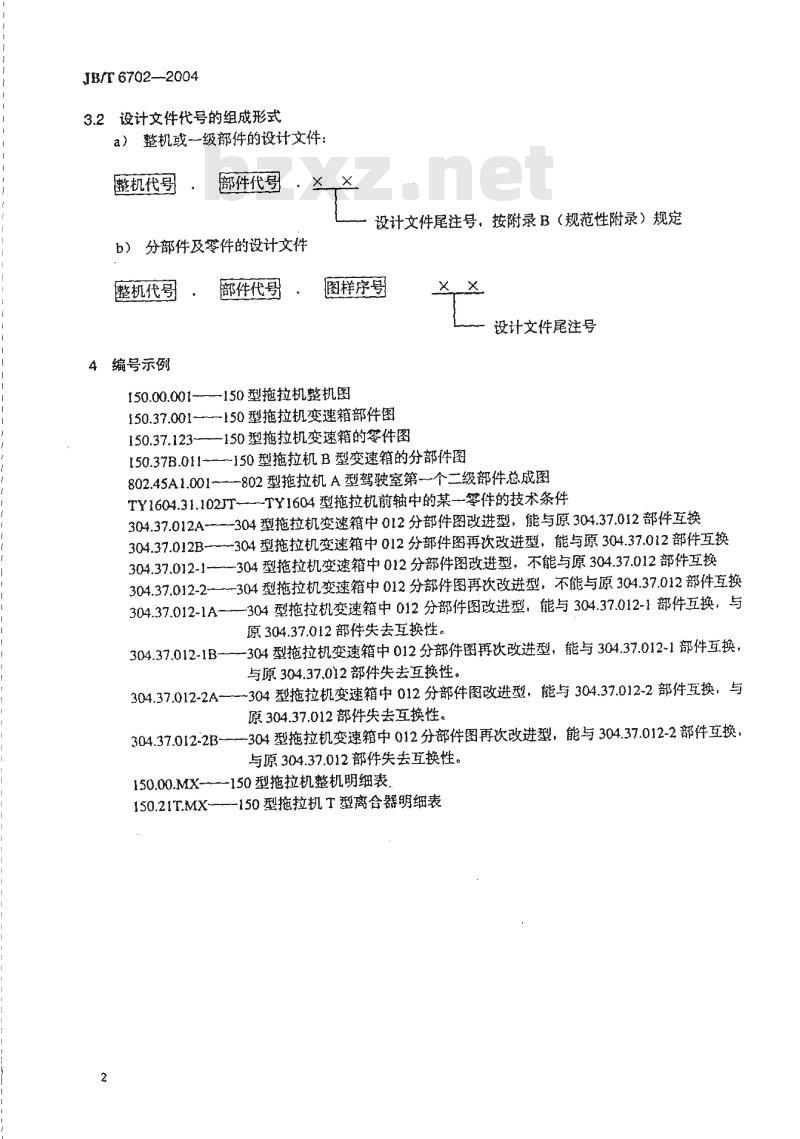

3.2设计文件代号的组成形式
a）整机或一级部件的设计文件：整机代号
部件代号
b）分部件及零件的设计文件
整机代号．部件代号．
4编号示例
设计文件尾注号，按附录B（规范性附录）规定图样序号
150.00.001-—---150型拖拉机整机图150.37.001---150型拖拉机变速箱部件图Xx
设计文件尾注号
150.37.123-—-150型拖拉机变速箱的零件图[50.37B.011----150型拖拉机B型变速箱的分部件图802.45A1.001-—802型拖拉机A型驾驶室第—个二级部件总成图TY1604.31.102JT-TY1604型拖拉机前轴中的某--零件的技术条件304.37.012A-——-304型拖拉机变速箱中012分部件图改进型，能与原304.37.012部件互换304.37.012B-----304型拖拉机变速箱中012分部件图再次改进型，能与原304.37.012部件互换304.37.012-1---304型拖拉机变速箱中012分部件图改进型，不能与原304.37.012部件互换304.37.012-2---304型拖拉机变速箱中012分部件图再次改进型，不能与原304.37.012部件互换304.37.012-1A--—304型拖拉机变速箱中012分部件图改进型，能与304.37.012-1部件互换，与原304.37.012部件失去互换性。304.37.012-1B-——304型拖拉机变速箱中012分部件图再次改进型，能与304.37.012-1部件互换，与原304.37.012部件失去互换性。304.37.012-2A304型拖拉机变速箱中012分部件图改进型，能与304.37.012-2部件互换，与原304.37.012部件失去互换性。304.37.012-2B----304型拖拉机变速箱中012分部件图再次改进型，能与304.37.012-2部件互换，与原304.37.012部件失去互换性150.00.MX---
150型拖拉机整机明细表
150.21T.MX-—-150型拖拉机T型离合器明细表Fh
拖拉机、农用运输车（整机）
发动机操纵机构
主离合器
消声器、排气管
起动预热装置
机架、车架wwW.bzxz.Net
前轴、前驱动桥、拖拉机悬架
前轮、导向轮
履带台车、托带轮
后轮、履带、驱动轮
牵引装贸
万向节传动装置
变速箱、传动箱
最终传动
转向器、底盘操纵机构
动力输出轴
附录A
（规范性附录）
一级部件代号表
一级部件代号
分动箱
制动器
驾驶座
驾驶室
安全架
机罩、挡泥板
电气设备、仪表
随机（车）工具
燃油箱
动力输出带轮
拖挂装置
液压泵
提升器
悬挂装置
【液压分配器
！菠压油箱、油管
液压油缸
分置油缸
液压输出装置
JB/T 6702--2004
【货车箱、车履
」永田轮
，旋耕机
，前配重装置、保险杠
搭载装罩
挂车制动装置
采暖通风、空调系统
运输型悬架
前装载
【后挖掘
注：表内未包括的部件可使用空号，但事先应向全国拖拉机标准化技术委员会秘书处串请并备案。JB/T 6702--2004
