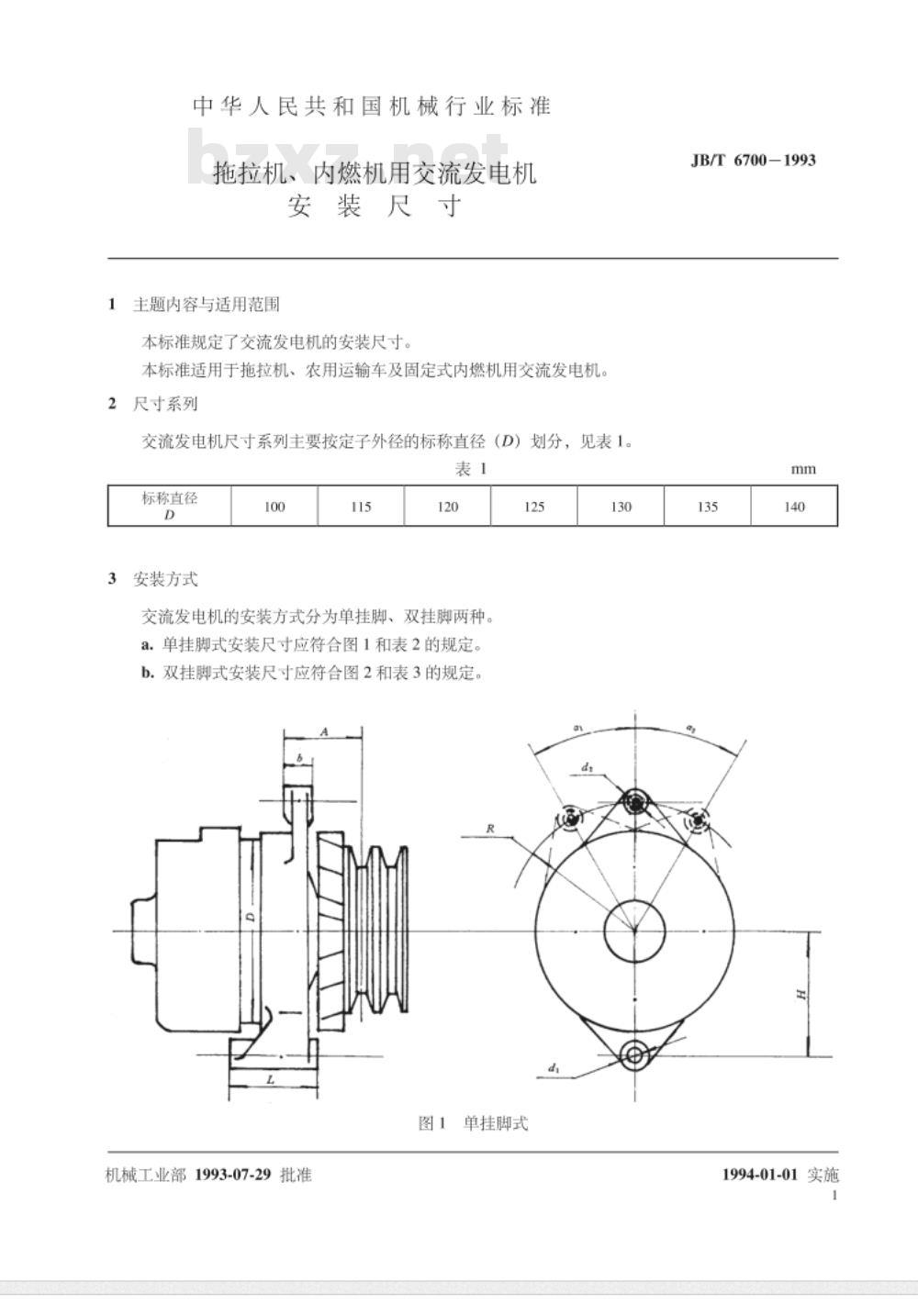

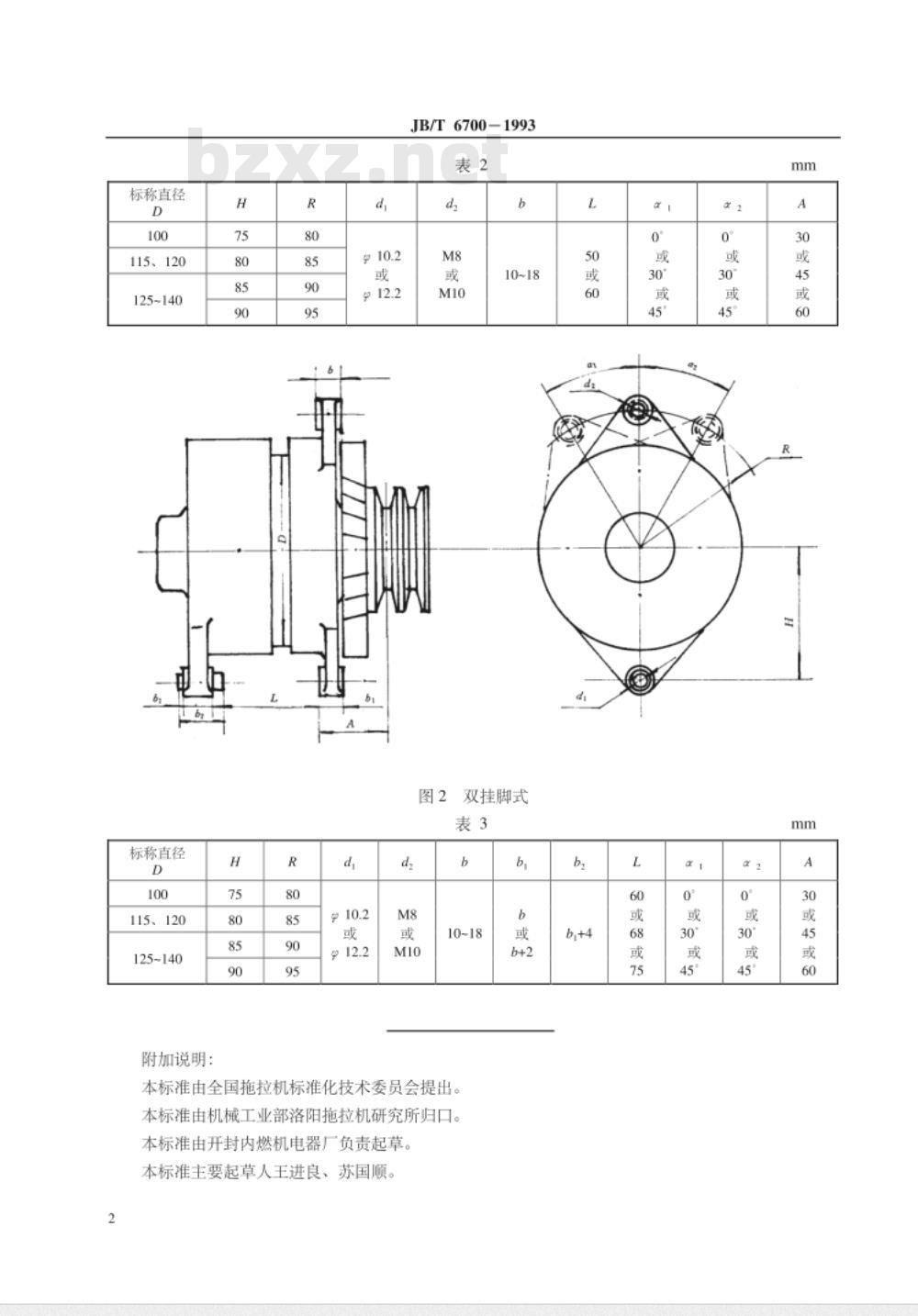

中华人民共和国机械行业标准 JB/T 6700-1993 拖拉机、内燃机用交流发电机安装尺寸 1993年7月29日发布 1994年1月1日实施 1 主题内容与适用范围 本标准规定了交流发电机的安装尺寸。适用于拖拉机、农用运输车及固定式内燃机用交流发电机。 2 尺寸系列 交流发电机尺寸系列主要按定子外径的标称直径（D）划分，见表1。 表1 标称直径 100、115、120、125、130、135、140 3 安装方式 交流发电机的安装方式分为单挂脚和双挂脚两种。 3.1 单挂脚式安装 单挂脚式安装尺寸应符合图1和表2的规定。 图1 单挂脚式安装尺寸图 表2 单挂脚式安装尺寸 标称直径D (mm) 100 115 120 125 130 135 140 H (mm) 75 80 85 90 75 80 85 R (mm) 80 85 90 95 80 85 90 d (mm) 9.10.2 9.12.2 3.2 双挂脚式安装 双挂脚式安装尺寸应符合图2和表3的规定。 图2 双挂脚式安装尺寸图 表3 双挂脚式安装尺寸 标称直径D (mm) 100 115 120 125 130 140 b (mm) M8 或 M10 L (mm) 50 或 60 附加说明： 本标准由全国拖拉机标准化技术委员会提出，由机械工业部洛阳拖拉机研究所归口，本标准由开封内燃机电器厂负责起草。 本标准主要起草人：王进良、苏国顺。
