【机械行业标准(JB)】 拖拉机、内燃机用起动机 安装尺寸

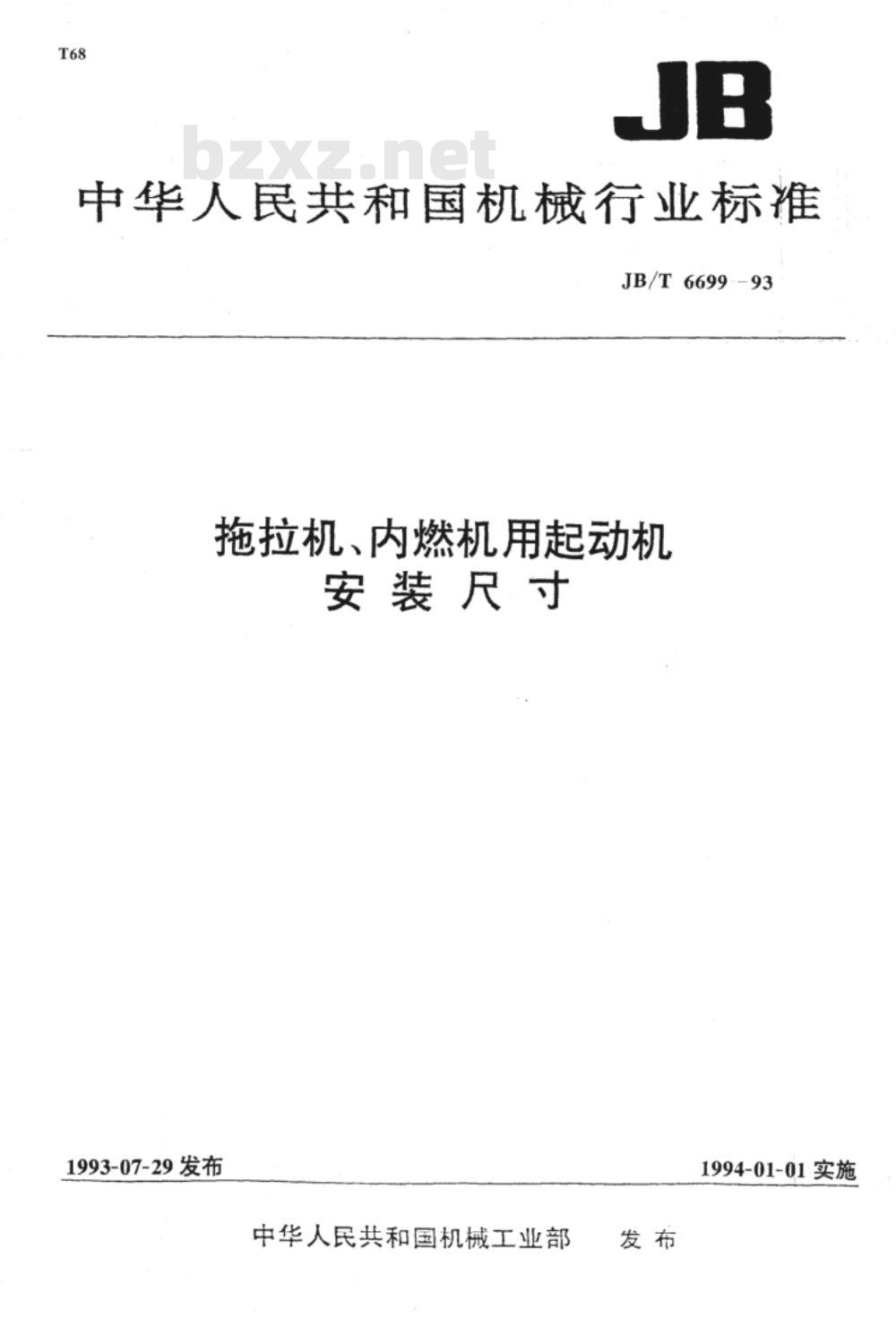

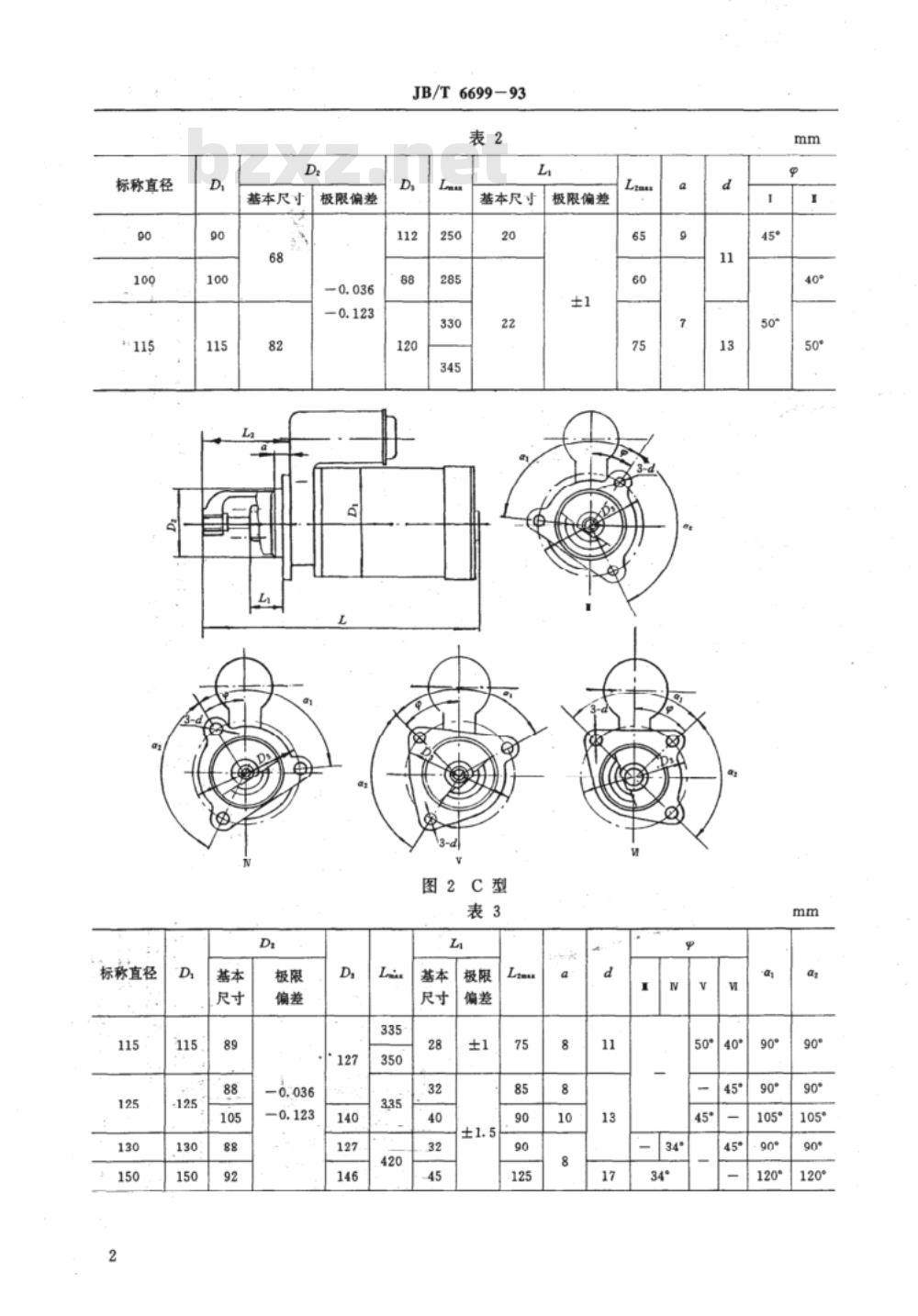

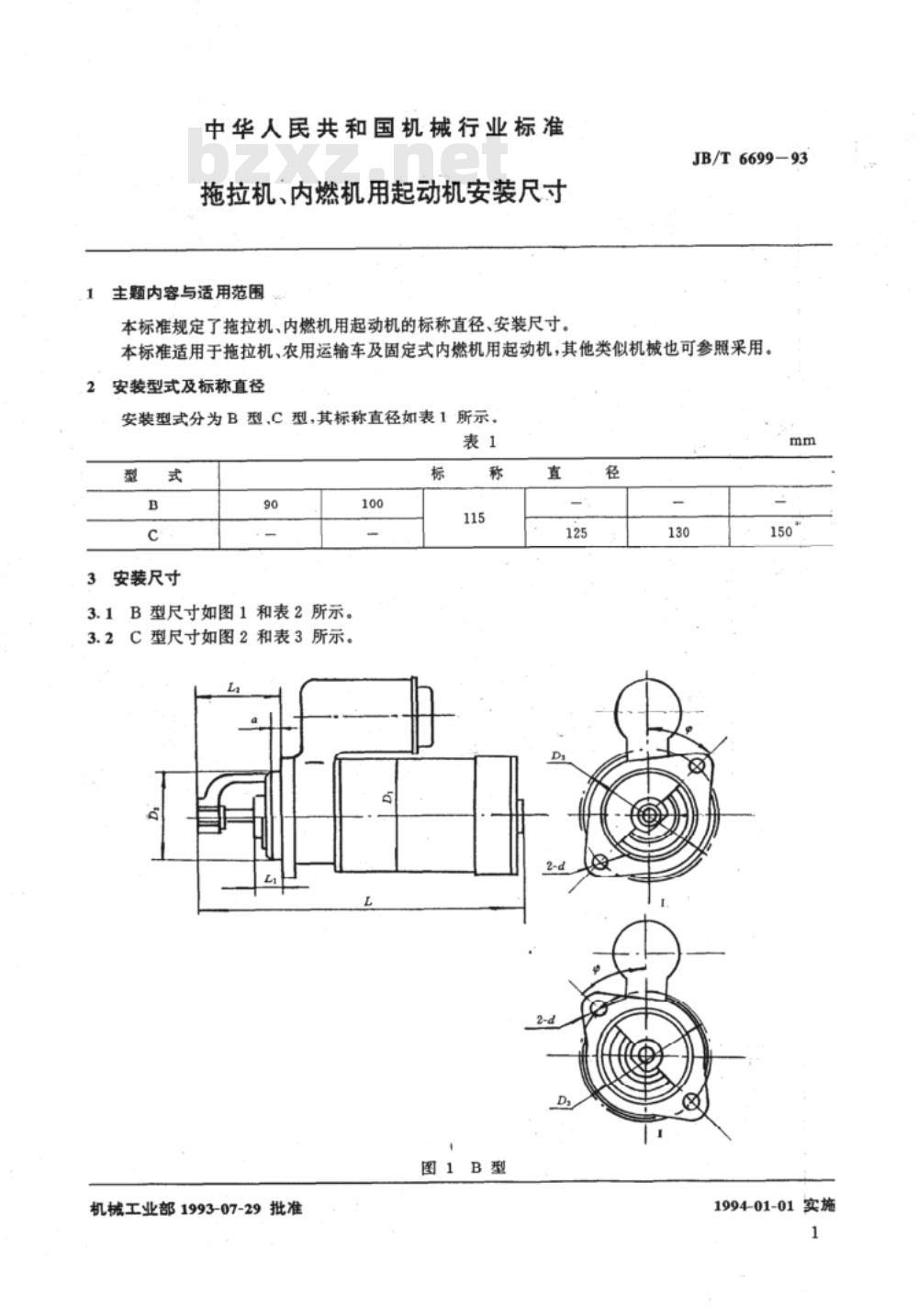

中华人民共和国机械行业标准 JB/T 6699-93 拖拉机、内燃机用起动机安装尺寸 1993年7月29日发布 1994年1月1日实施 1 主题内容与适用范围 本标准规定了拖拉机、内燃机用起动机的标称直径和安装尺寸。适用于拖拉机、农用运输车及固定式内燃机用起动机，其他类似机械也可参照采用。 2 安装型式及标称直径 安装型式分为B型和C型，其标称直径如表1所示。 表1 起动机标称直径 类型 标称直径 (mm) B型 90、100、115、125、130、150 C型 90、100、115、125、130、150 3 安装尺寸要求 3.1 B型起动机安装尺寸应符合图1和表2所示。 图1 B型起动机安装尺寸图 表2 B型起动机安装尺寸 类别 D (mm) 90 100 115 125 130 150 基本尺寸 68 82 89 88 105 92 极限尺寸 90 100 115 125 130 150 极限偏差 -0.036 0.123 -0.036 0.123 -0.036 0.123 3.2 C型起动机安装尺寸应符合图2和表3所示。 图2 C型起动机安装尺寸图 表3 C型起动机安装尺寸 类别 D (mm) 112 120 250 285 330 345 基本尺寸 335 127 140 127 146 350 极限偏差 ±1 11 8 10 17 65 附加说明： 本标准由全国拖拉机标准化技术委员会提出，由机械工业部洛阳拖拉机研究所归口，本标准由上海汽车电器总厂负责起草。 本标准主要起草人：何中惠、李力。
