本标准适用于燃气轮机动力装置。 JB/T 6687-1993 12角法兰面螺母 JB/T6687-1993

标准内容

部分标准内容：

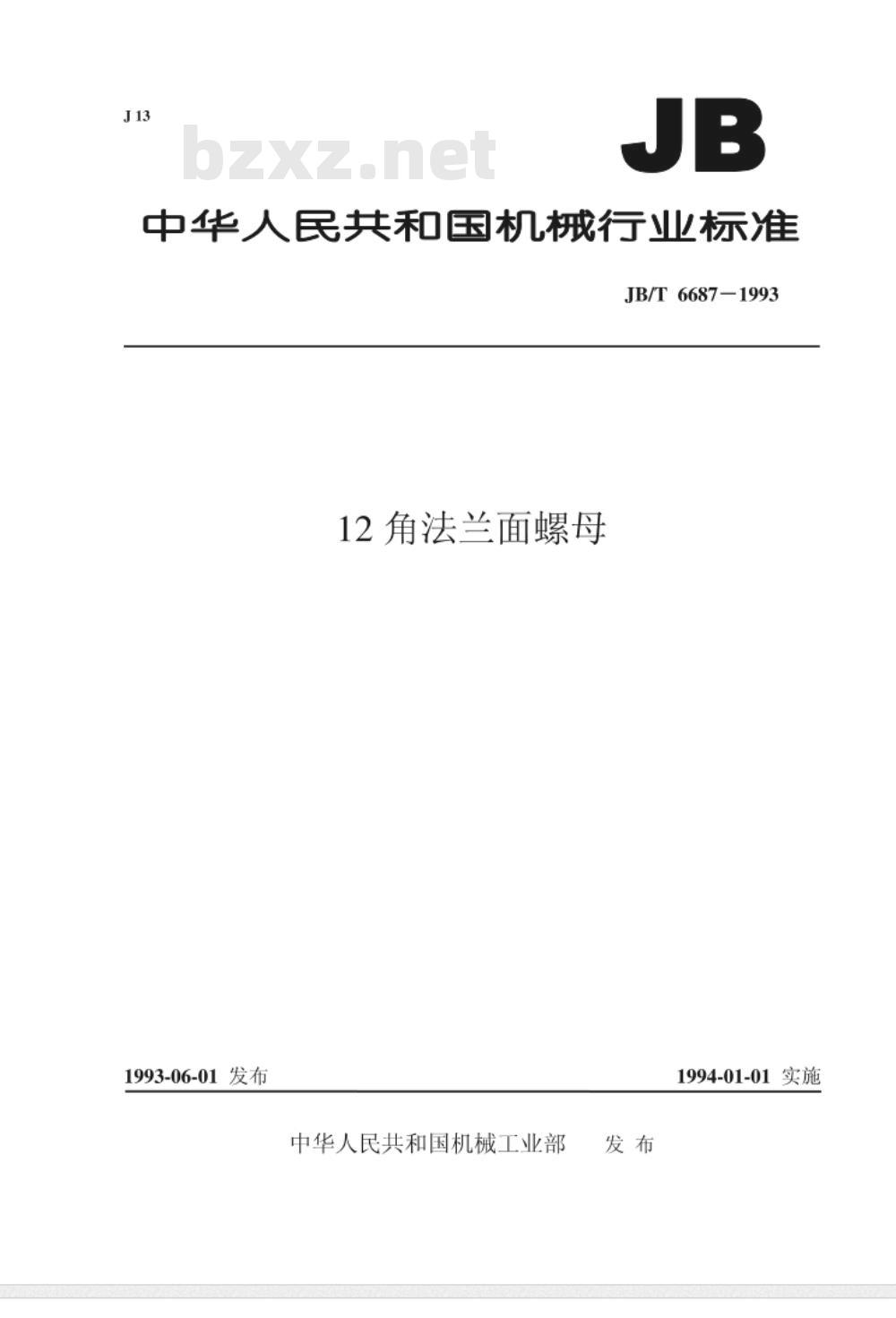

中华人民共和国机械行业标准 JB/T 6687-1993 12角法兰面螺母 1993-06-01发布 机械工业部发布 1994-01-01实施

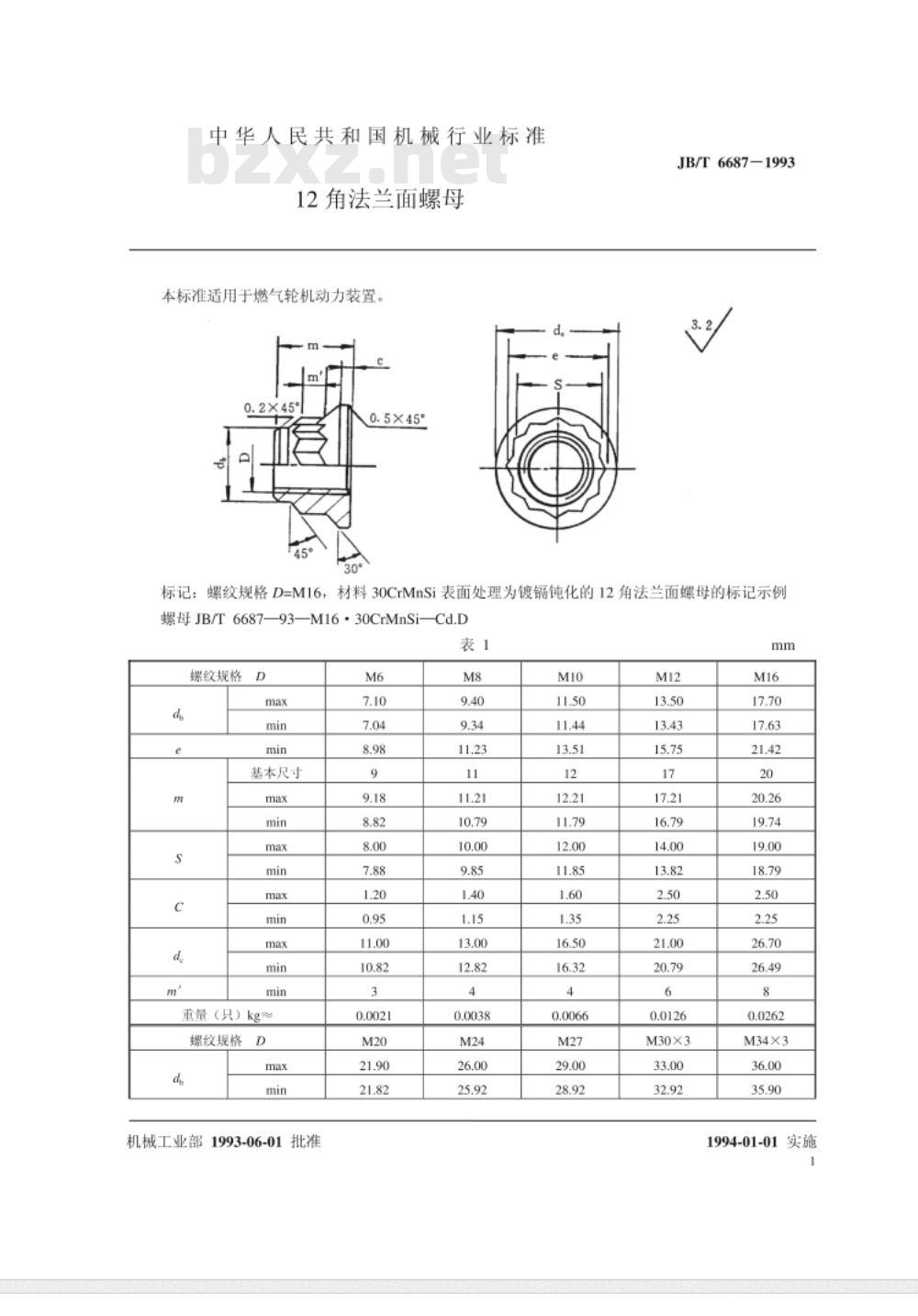

本标准适用于燃气轮机动力装置的12角法兰面螺母。螺母的螺纹规格包括M6、M8、M10、M12等，且材料为30CrMnSi的合金钢，表面处理为镀镭钝化。具体标记示例为JB/T6687-93-M16·30CrMnSi·Cd。

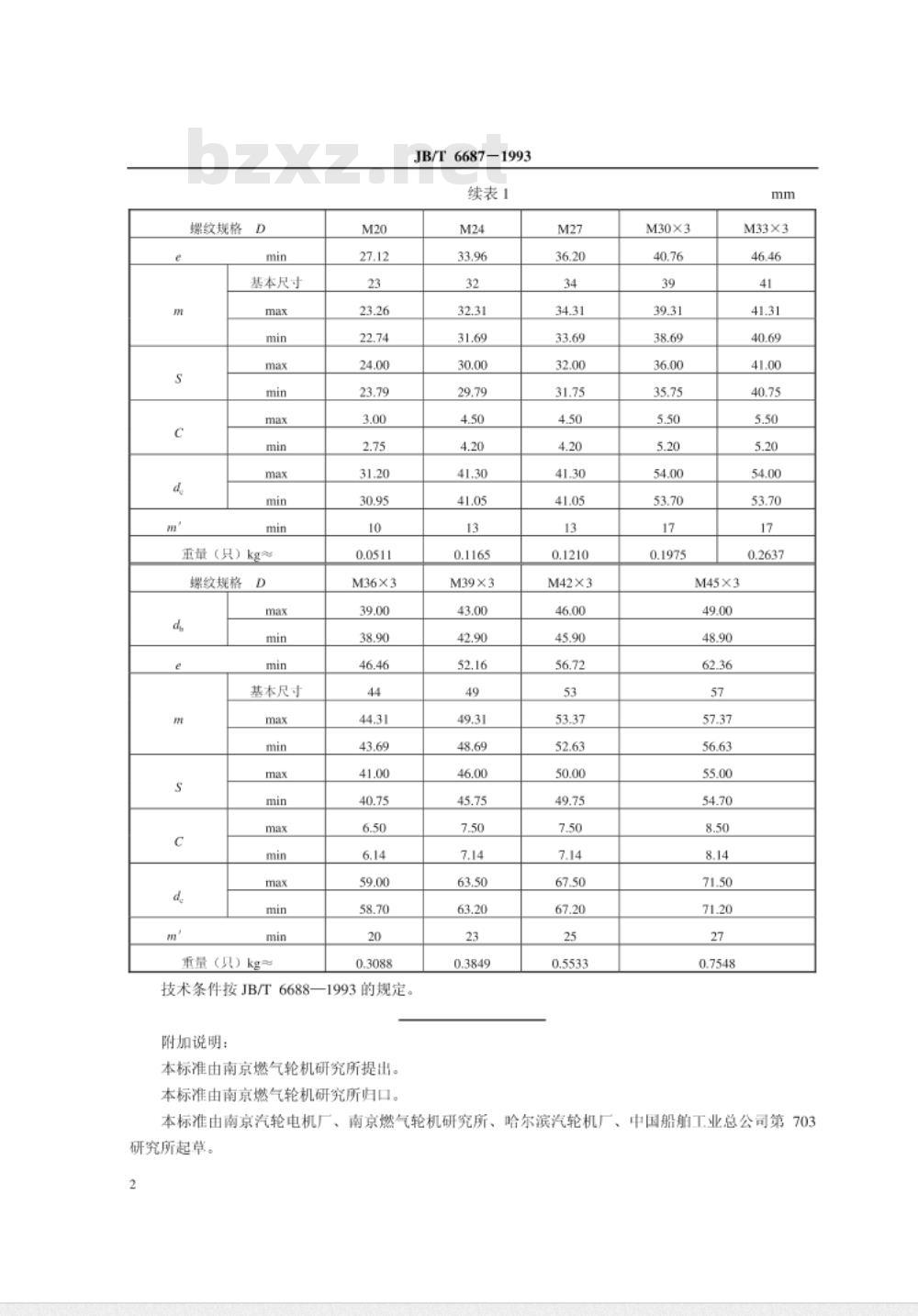

表1 螺纹规格与基本尺寸

| 螺纹规格 | 最大尺寸 (d) | 最小尺寸 (d) | 上垂直间隙 (de) | 螺母重量 (kg) |
| --- | --- | --- | --- | --- |
| M6  | 7.10  | 7.04  | 8.98  | 0.0021 |
| M8  | 9.40  | 9.34  | 11.23 | 0.0038 |
| M10 | 11.50 | 11.44 | 13.51 | 0.0066 |
| M12 | 13.50 | 13.43 | 15.75 | 0.0126 |
| M16 | 17.70 | 17.63 | 21.42 | 0.0262 |
| M20 | 21.90 | 21.82 | 26.20 | 0.0511 |

注：1）以上尺寸应符合GB/T1593.1的规定，特殊装置可做必要的调整。

技术条件按JB/T6688-3-1993的规定。

本标准由南京燃气轮机研究所提出，并由该研究所归口。标准实施时间为1994年1月1日。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
