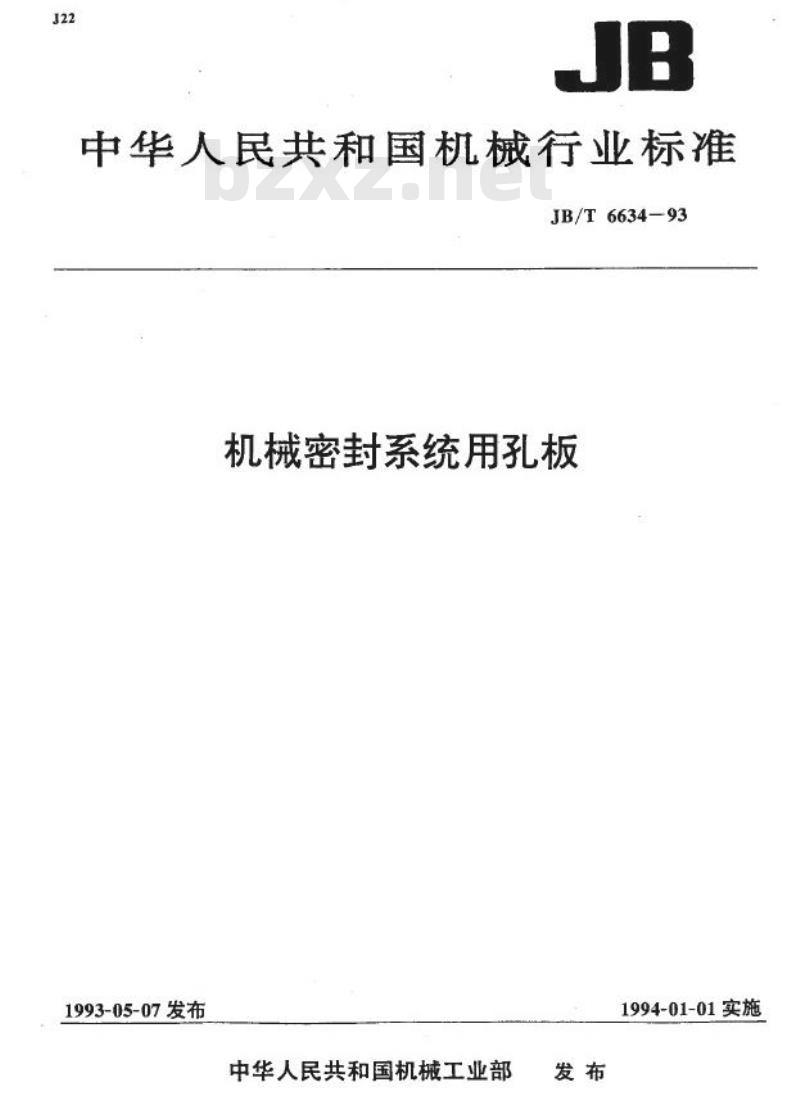

中华人民共和国机械行业标准
JB/T6634—93
机械密封系统用孔板
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施

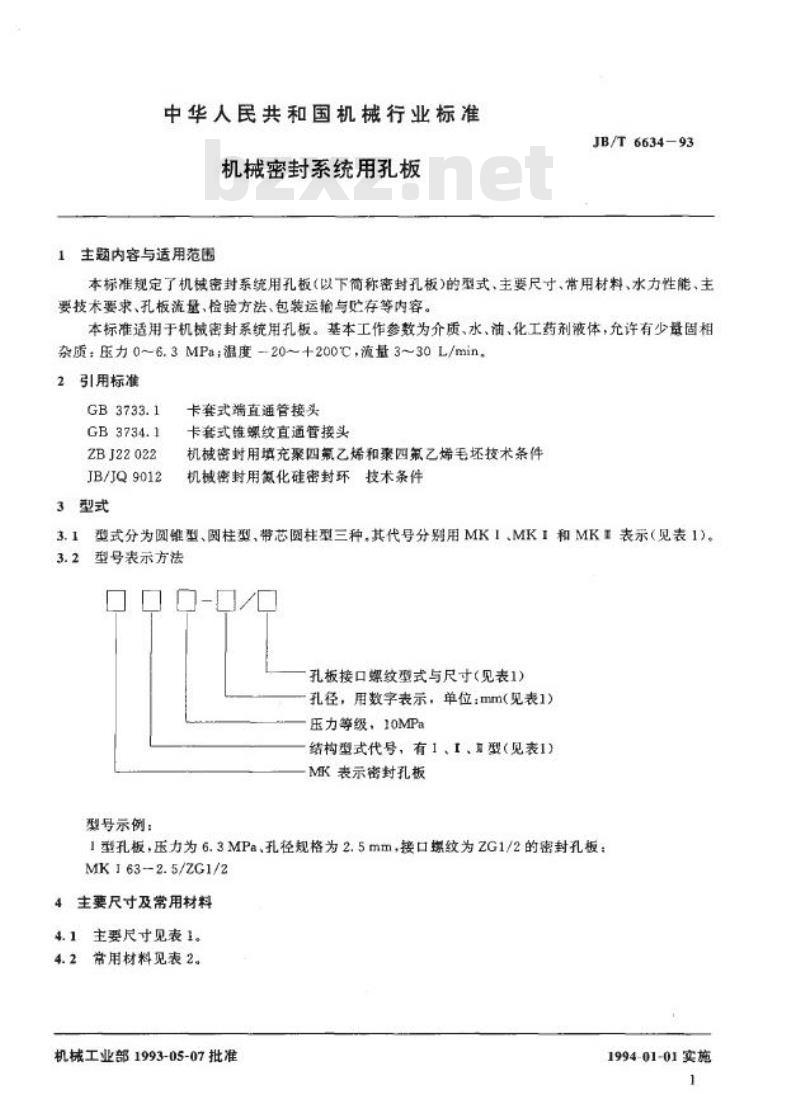

中华人民共和国机械行业标准
机械密封系统用孔板
1主题内容与适用范围
JB/T663493
本标准规定了机械密封系统用孔板（以下简称密封孔板)的型式、主要尺寸、常用材料、水力性能、主要技术要求、扎板流量、检验方法、包装运输与贮存等内容。本标准适用于机核密封系统用孔板。基本工作参数为介质、水、油、化工药剂液体，允许有少量固相杂质：压力0～6.3MPa；温度-20~+200C流量3～30L/min，2引用标准
GB 3734.1
ZBJ22022
JB/JQ9012
3型式
卡套式端直通管接头
卡套式维螺纹直通管接头
机被密封用填充聚四氟乙烯和聚四氟乙烯毛坏技术条件机械密封用氮化硅密封环技术条件3.1型式分为圆维型、圆柱型，带芯圆柱型三种。其代号分别用MK1、MK1和MKI表示（见表1)。3.2型号表示方法此内容来自标准下载网
孔板接口螺纹型式与尺寸（见表1)孔径，用数字表示，单位：mm(见表1)压力等级，10MPa
结构型式代号，有1、I、型（见表1)MK表示密封孔板
型号示例：
1型孔板，压力为6.3MPa、扎径规格为2.5mm，接口螺纹为ZG1/2的密封孔板：MK163-2.5/ZG1/2
4主要尺寸及常用材料

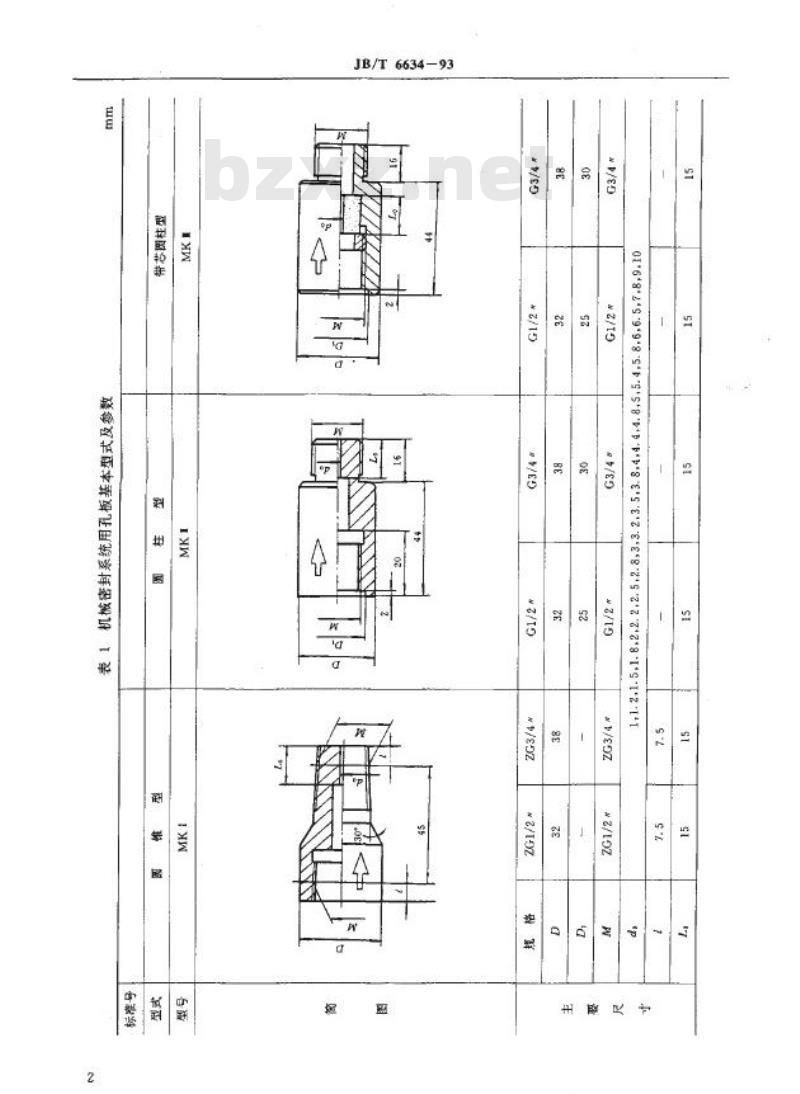

4.1主要尺寸见表1。
4.2常用材料见表2。
机械工业部1993-05-07批准
1994-01-01实施
JB/T 6634-93
1682\\99'S*\s*s***8*5''2'8\*s*2*2*8\g*21*Z/
孔板流量
茜环压紧母
孔板流基应符合表3的规定。
m液柱
m液柱
JB/T6634—93

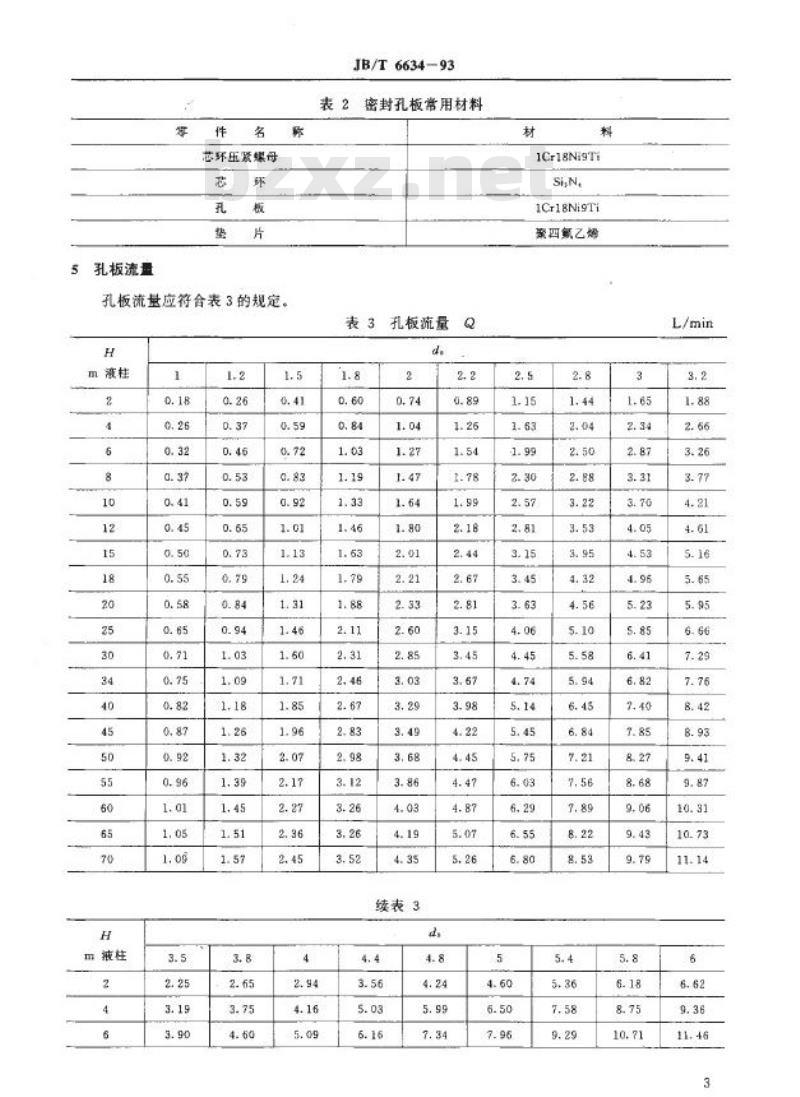

密封孔板常用材料
表3扎板流量
续表3
1Cr18Ni9Ti
1Cr18Ni9Ti
聚四氨乙爆
主要技术要求
JB/T 663493

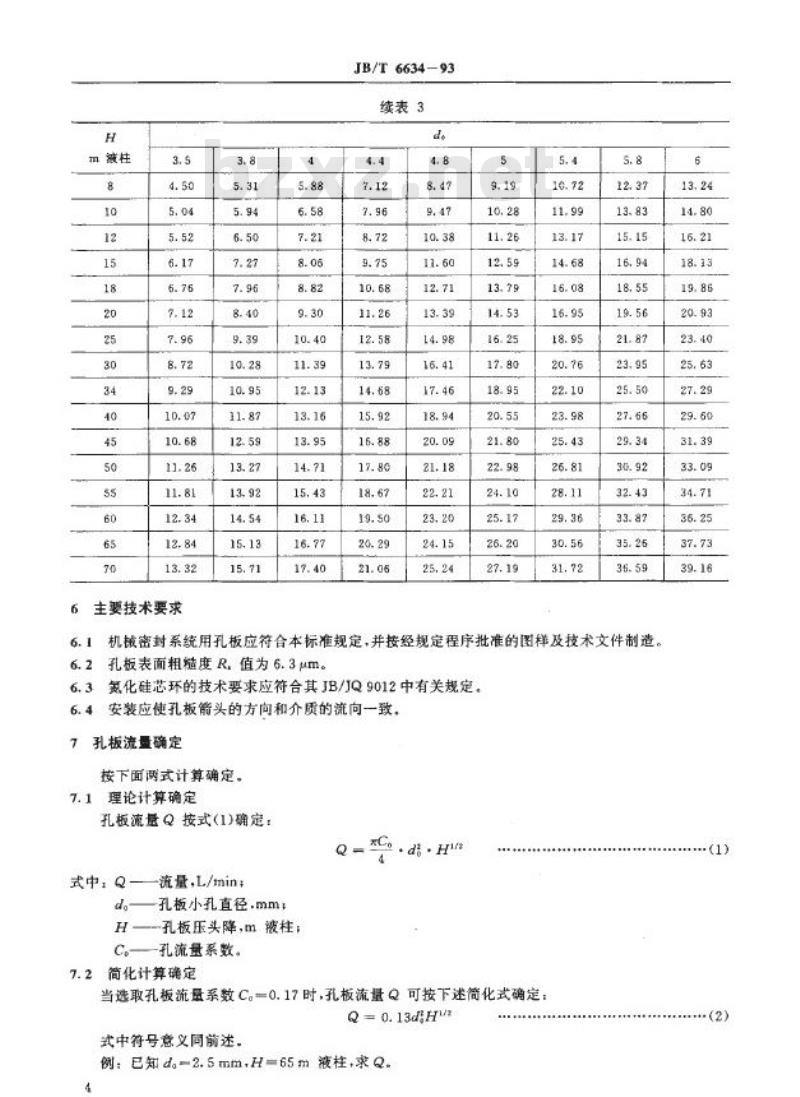

续表3
机械密封系统用孔板应符合本标准规定，并接经规定程序批准的图样及技术文件制造。孔板表面粗糙度R，值为6.3μm。氮化硅芯环的技术要求应符合其JB/JQ9012中有关规定。安装应使孔板箭头的方向和介质的流向一致，孔板流量确定
按下面两式计算确定。
理论计算确定
孔板流透Q按式(1)确定：
Q——流量，L/min
式中，
d。孔板小孔直径.mm，
H—孔板压头降，m波柱：
C。—孔流量系数。
7.2简化计算确定
当选取孔板流量系数C。=0.17时，孔板流量Q可按下述简化式确定：Q=0.13djHVz
式中符号意义同前述.
例：已知d2.5mm，H=65m液柱，求Q。4
将上述数据代入式中，得
7.3、孔板规格可参膜表3选定
JB/T6634-93
Q=0.13×2.5*×651/*=6.55L/min根据孔板过流孔的规格及其两端的压力降，在表3中查出相对应的流量数值。8检验方法
8.1批产量不大于10件，应逐件进行检测。每批产量大于10件时，按总量的10%抽检，但不少于10件。
8.2密封孔板水力性能试验在专用试验台上进行。孔板进口与出口压力用1级工业标准压力表测定，流量用1级工业转子流量计测定
8.3密封孔板应做水压试验，试验压力等于1.25倍工作压力，持续15min，不得渗漏和破坏。9包装运输与贮存
9.1产品包装前应进行清洗和防锈处理。9.2包装应能防止在运输和贮存时产品损伤、锈蚀及遗失等。9.3包装盒内应附有产品合格证，合格证内容包括：孔板型号、规格、厂名、技术检查的印记、日期。9.4
包装箱应牢固可靠，箱内应附有装箱清单。附加说明：
本标准由机被工业部合肥用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人刘月英、张雨虹、石富江。5
