【机械行业标准(JB)】 滚动轴承用标准器 技术条件

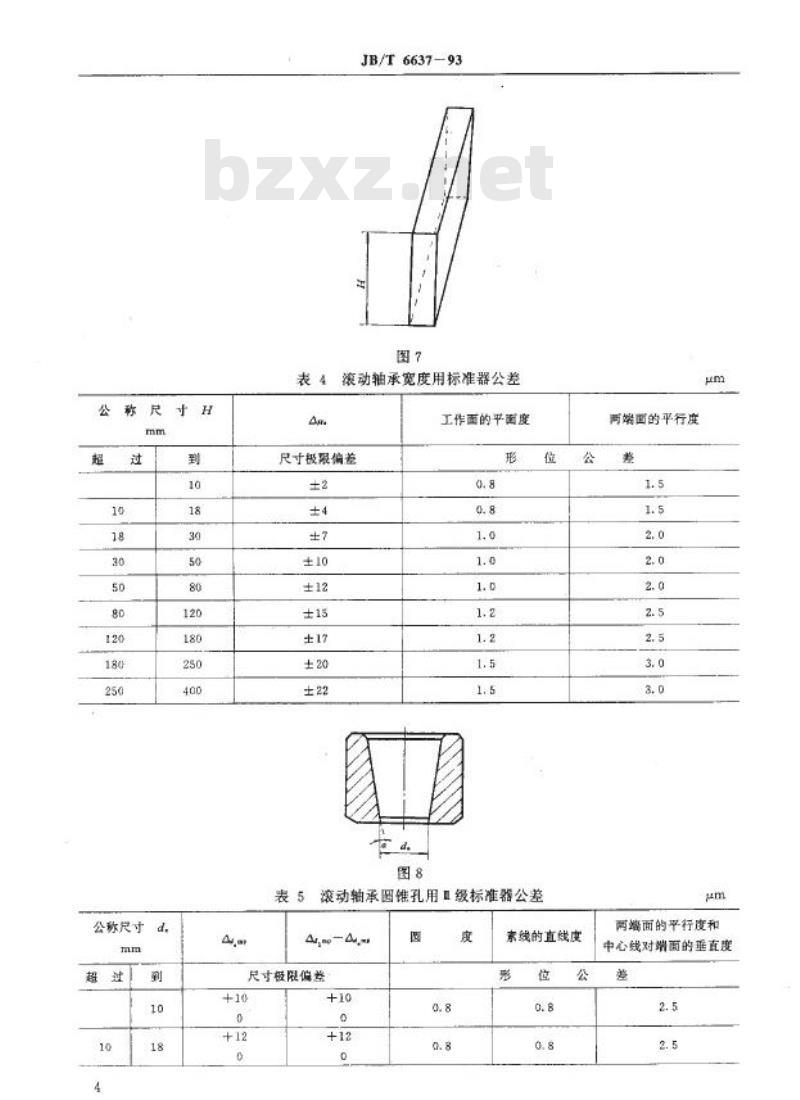

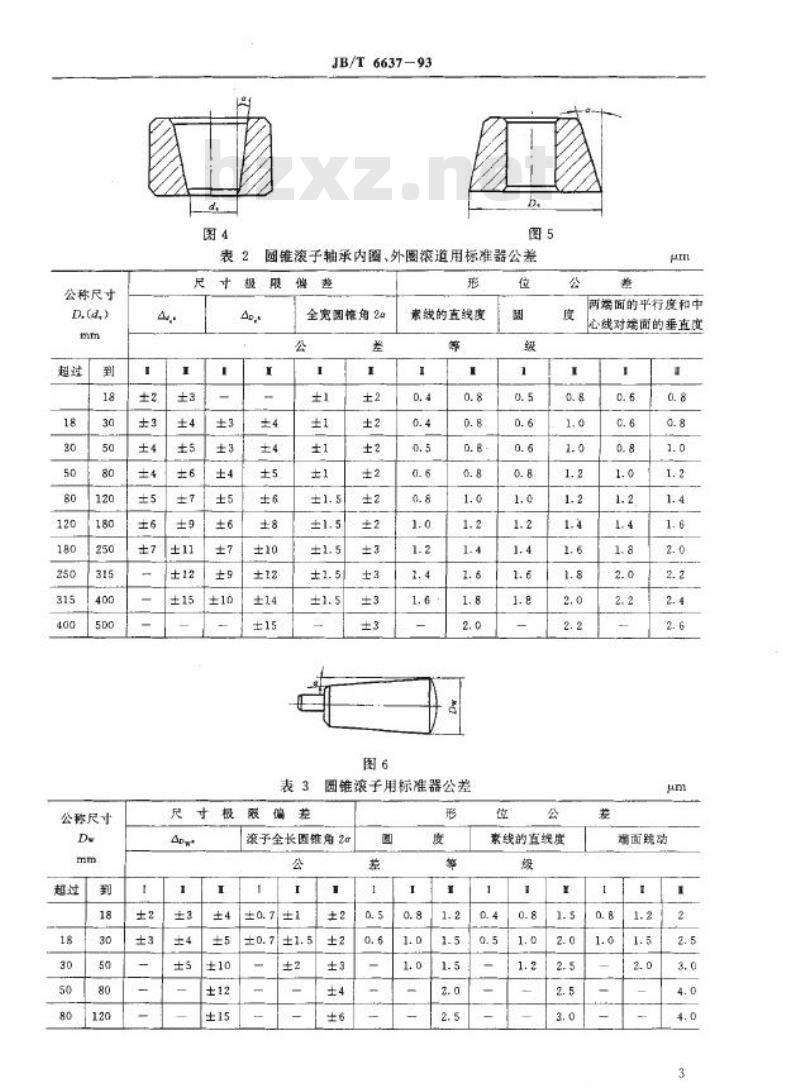

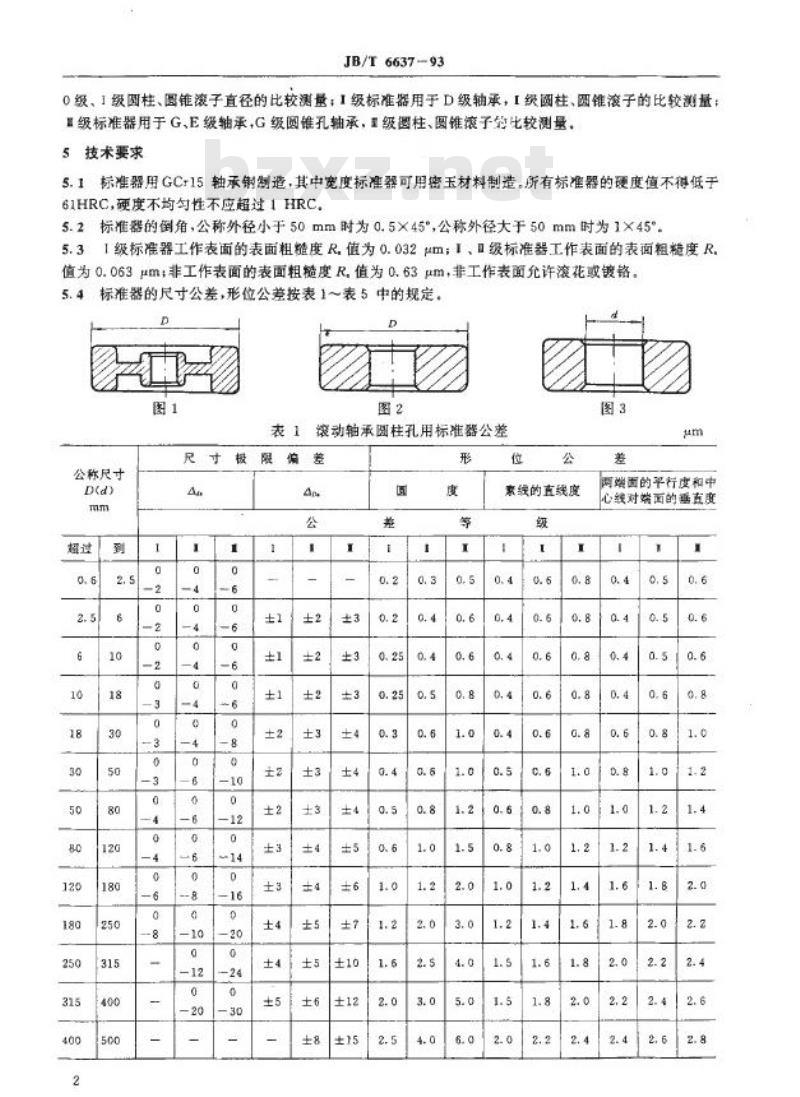

中华人民共和国机械行业标准 JB/T 6637—2004 代替JB/T 6637-1993 滚动轴承用标准器技术条件 本标准规定了适用于以下尺寸范围的滚动轴承及其零件检验用标准器的公差及技术要求： 1. 滚动轴承圆柱孔公称内径0.6mm~400mm； 2. 滚动轴承圆柱体公称外径2.5mm~500mm； 3. 滚动轴承圆锥孔公称内径0.6mm~500mm； 4. 圆锥滚子轴承外圈滚道直径18mm~500mm； 5. 圆锥滚子轴承内圈滚道直径18mm~400mm； 6. 滚动轴承宽度用标准器公称宽度≤400mm； 7. 圆锥滚子大端直径≤120mm。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB 307.1 滚动轴承公差 3 符号 下列符号适用于本标准： D—标准器公称内径（见图3） Dw—标准器公称外径（见图1、图2） H—标准器宽度（见图7） A—标准器内、外基准圆锥角之半（见图4、图5、图6、图8） d—单一内径的极限偏差 dw—单一外径的极限偏差 4 公差等级 宽度标准器不分公差等级，其余标准器按制造公差分为I级、II级、III级。I级标准器用于B、C级轴承，II级标准器用于D级轴承，III级标准器用于G、E级轴承。 5 技术要求 5.1 标准器用GCr15轴承钢制造，其中宽度标准器可用密玉材料制造。所有标准器的硬度值不得低于61HRC，硬度不均匀性不应超过1HRC。 5.2 标准器的倒角，公称外径小于50mm时为0.5×45°，公称外径大于50mm时为1×45°。 5.3 I级标准器工作表面的表面粗糙度Rz值为0.032μm；II级标准器工作表面的表面粗糙度Rz值为0.063μm；非工作表面的表面粗糙度Rz值为0.63μm，非工作表面允许滚花或镀铬。 5.4 标准器的尺寸公差和形位公差按表1至表5中的规定。 6 验收规则 标准器的验收应根据相关的检定规程进行，合格的标准器应具备相应的合格证书，标明制造厂家、制造日期、编号和合格标志。 7 防锈、包装及储存 标准器应采取防锈措施，包装应符合防潮、防污、防损要求，并标明相应的技术要求和使用说明。 附：表格及图示 表1 标准器尺寸极限 表2 滚动轴承圆柱孔用标准器公差 表3 滚动轴承圆锥孔用标准器公差 表4 滚动轴承宽度用标准器公差 表5 标准器形位公差
