【机械行业标准(JB)】 滚动轴承 残磁及其评定方法

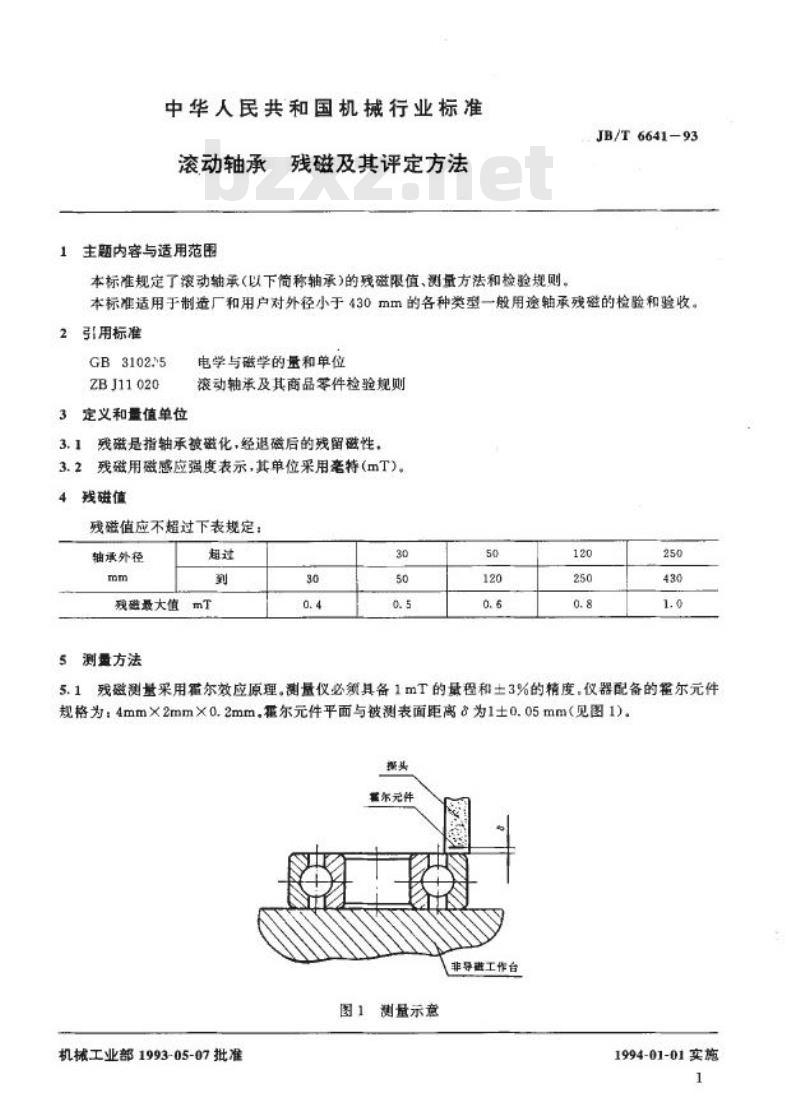

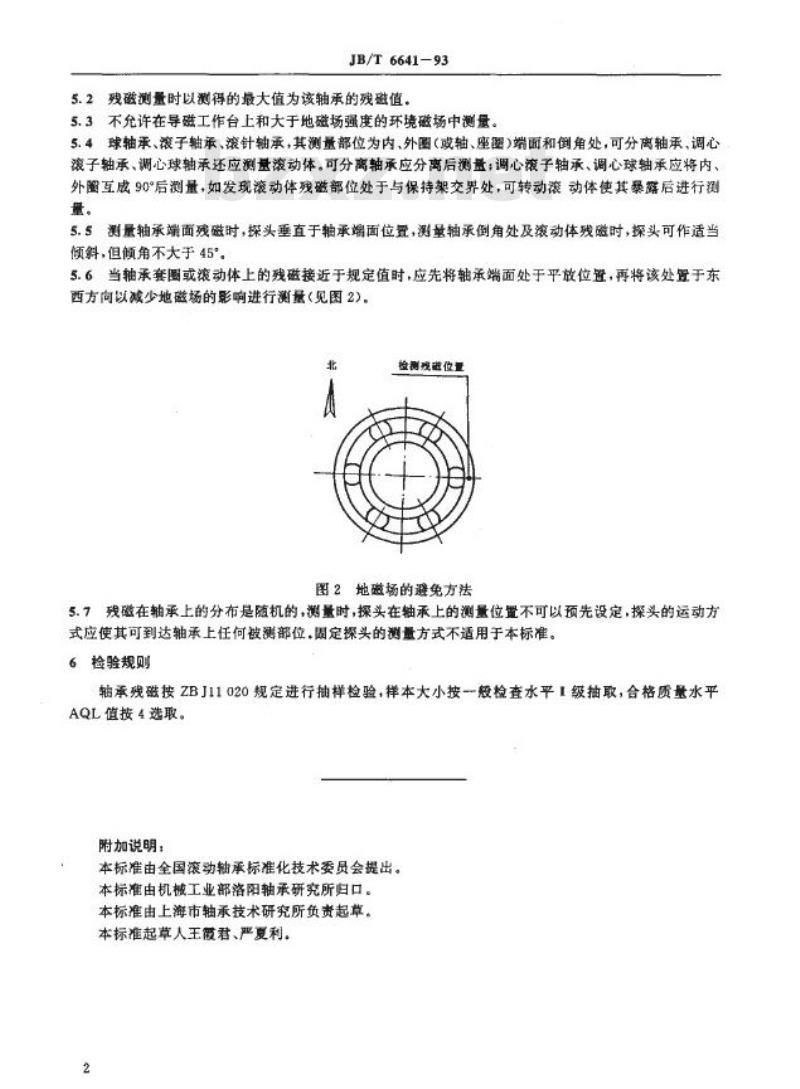

中华人民共和国机械行业标准 JB/T 6641-93 滚动轴承 残磁及其评定方法 1993年5月7日发布 1994年1月1日实施 1 主题内容与适用范围 本标准规定了滚动轴承（以下简称轴承）的残磁限值、测量方法和检验规则。本标准适用于制造厂和用户对外径小于430mm的各种类型一般用途轴承残磁的检验和验收。 2 规范性引用文件 GB3102.5, ZBJ11020 3 定义和量值单位 3.1 残磁：轴承被磁化并经退磁后的残留磁性。 3.2 残磁用磁感应强度表示，单位为毫特斯拉（mT）。 4 残磁值 残磁值应不超过下表规定： 轴承外径（mm）| 残磁最大值（mT） 30 | 0.4 50 | 0.5 120 | 0.6 250 | 0.8 430 | 1.0 5 测量方法 5.1 残磁测量采用霍尔效应原理。测量仪器应具备1mT的量程和3%的精度，仪器配备的霍尔元件规格为4mm×2mm×0.2mm，霍尔元件平面与被测表面距离为1±0.05mm（见图1）。 5.2 残磁测量时以测得的最大值为该轴承的残磁值。 5.3 测量时不允许在导磁工作台上和大于地磁场强度的环境磁场中进行。 5.4 测量部位：球轴承、滚子轴承、滚针轴承的测量部位为内圈、外圈（或轴、座圈）端面和倒角处。可分离轴承、调心滚子轴承、调心球轴承还应测量滚动体。可分离轴承应分离后测量；调心轴承应将内外圈相互旋转90°后测量。 5.5 测量轴承端面残磁时，探头应垂直于轴承端面。测量轴承倒角处及滚动体残磁时，探头可适当倾斜，但倾斜角度不超过45°。 5.6 当轴承套或滚动体上的残磁接近规定值时，应先将轴承端面平放，再将其置于东西方向，减少地磁场的影响进行测量（见图2）。 5.7 残磁在轴承上的分布是随机的，测量时，探头的测量位置不可以预先设定，测量方式应确保能到达轴承的任何部位。 6 检验规则 轴承残磁按ZBJ11020规定进行抽样检验，样本大小按抽查水平1级抽取，合格质量水平（AQL）值选取为4。 附加说明： 本标准由全国滚动轴承标准化技术委员会提出，由机械工业部洛阳轴承研究所归口，上海市轴承技术研究所负责起草。本标准的主要起草人有王君、严夏利。
