【机械行业标准(JB)】 滚动轴承保持架用玻璃纤维增强聚酰胺66 技术条件

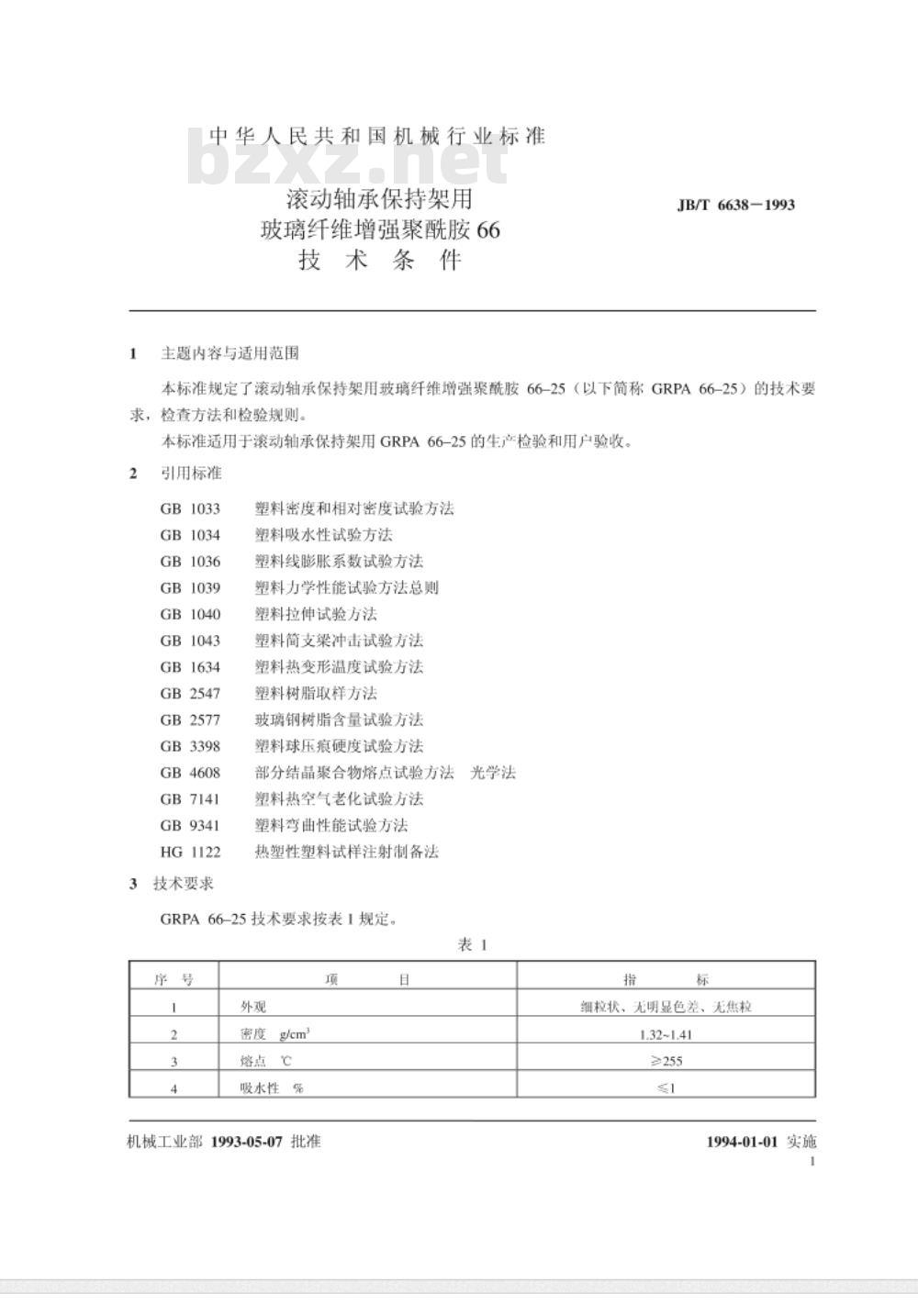

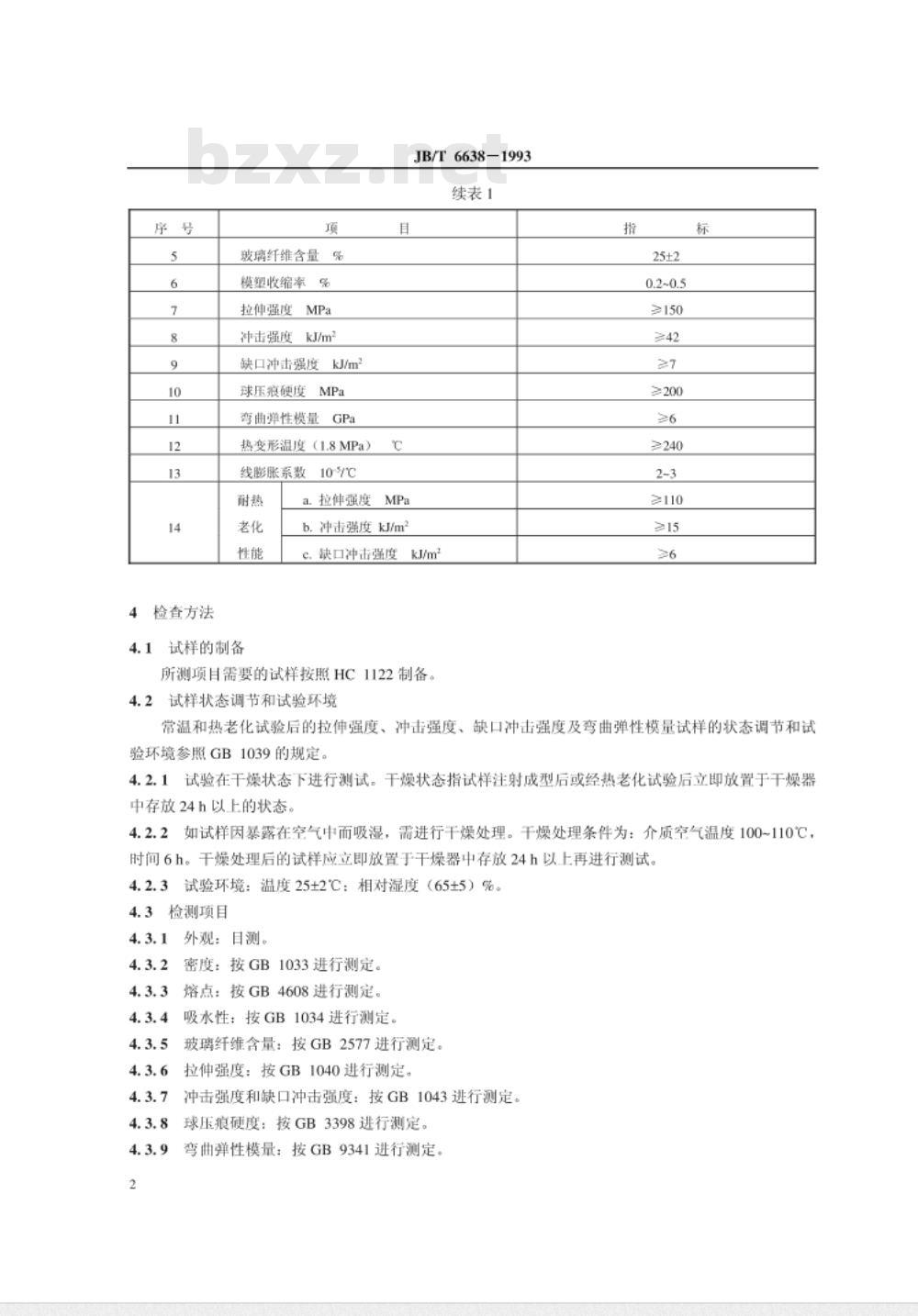

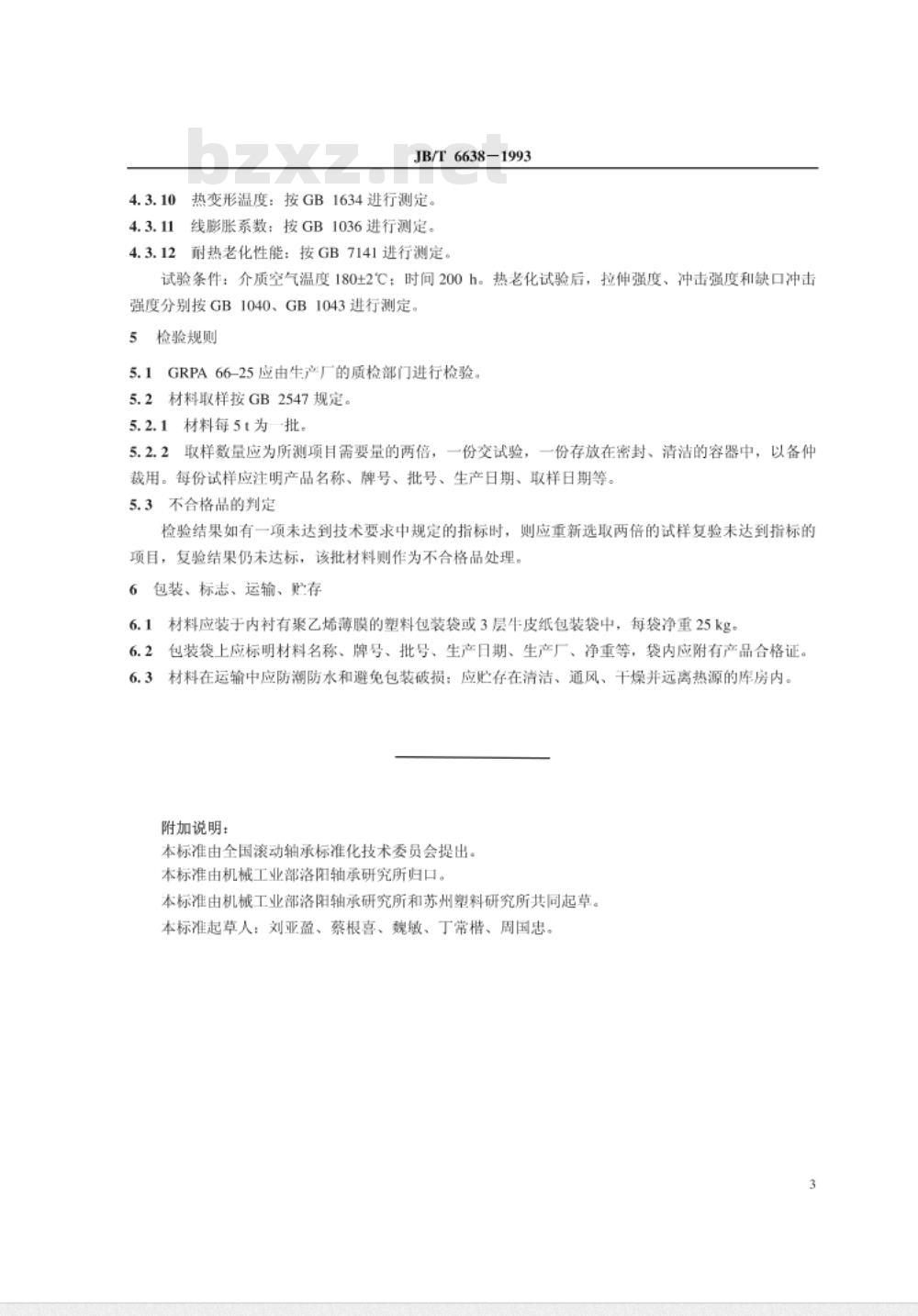

中华人民共和国机械行业标准 JB/T 6638-1993 滚动轴承保持架用玻璃纤维增强聚酰胺66技术条件 本标准规定了滚动轴承保持架用玻璃纤维增强聚酰胺66-25（以下简称GRPA66-25）的技术要求、检验方法和检验规则。适用于GRPA66-25的生产、检验和用户验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB 1033 塑料密度和相对密度试验方法 GB 1034 塑料吸水性试验方法 GB 1036 塑料线膨胀系数试验方法 GB 1039 塑料力学性能试验方法总则 GB 1040 塑料拉伸试验方法 GB 1043 塑料简支梁冲击试验方法 GB 2547 塑料树脂取样方法 GB 2577 玻璃钢树脂含量试验方法 GB 3398 塑料球压痕硬度试验方法 GB 4608 塑料热变形温度试验方法 GB 7141 塑料树脂的老化试验方法 GB 9341 塑料弯曲性能试验方法 3 技术要求 GRPA66-25的技术要求按表1规定。 表1 GRPA66-25技术要求 序号 项目 指标 1 外观 细粒状、无明显色差、无焦粒 2 密度（g/cm³） 1.32~1.41 3 熔点（℃） ≥255 4 吸水性（%） ≤0.4 5 玻璃纤维含量（%） ≥25 6 模塑收缩率（%） 0.2~0.5 7 拉伸强度（MPa） ≥150 8 冲击强度（kJ/m²） ≥42 9 缺口冲击强度（kJ/m²） ≥7 10 球压痕硬度（MPa） ≥200 11 弯曲弹性模量（GPa） ≥6 12 热变形温度（1.8MPa）（℃） ≥240 13 线膨胀系数（10⁻⁶/℃） 2~3 4 检验方法 4.1 所测项目需要的试样按照HG1122制备。试样状态调节和试验环境参照GB1039的规定。 4.2 试验在干燥状态下进行，干燥状态指试样注射成型后或经热老化试验后立即放置于干燥器中存放24小时以上的状态。试样若因暴露在空气中而吸湿，需进行干燥处理，处理条件为介质空气温度100~110℃，时间6小时。 4.3 试验环境：温度25±2℃，相对湿度65±5%。 5 检验规则 5.1 GRPA66-25应由生产厂的质检部门进行检验。 5.2 材料取样按GB2547规定，材料每5吨为一批，取样数量应为所测项目需要量的两倍，一份交试验，一份存放在密封、清洁的容器中，以备仲裁用。 5.3 不合格品的判定：检验结果如有一项未达到技术要求中规定的指标时，则应重新选取两倍的试样复验，未达到指标的项目复验结果仍未达标，该批材料则作为不合格品处理。 6 包装、标志、运输、贮存 6.1 材料应装于内衬有聚乙烯薄膜的塑料袋内，并密封包装，防潮、防污染。 6.2 每个包装单位应标明产品名称、牌号、批号、生产日期、取样日期等信息。
