【机械行业标准(JB)】 滚动轴承标准器技术条件

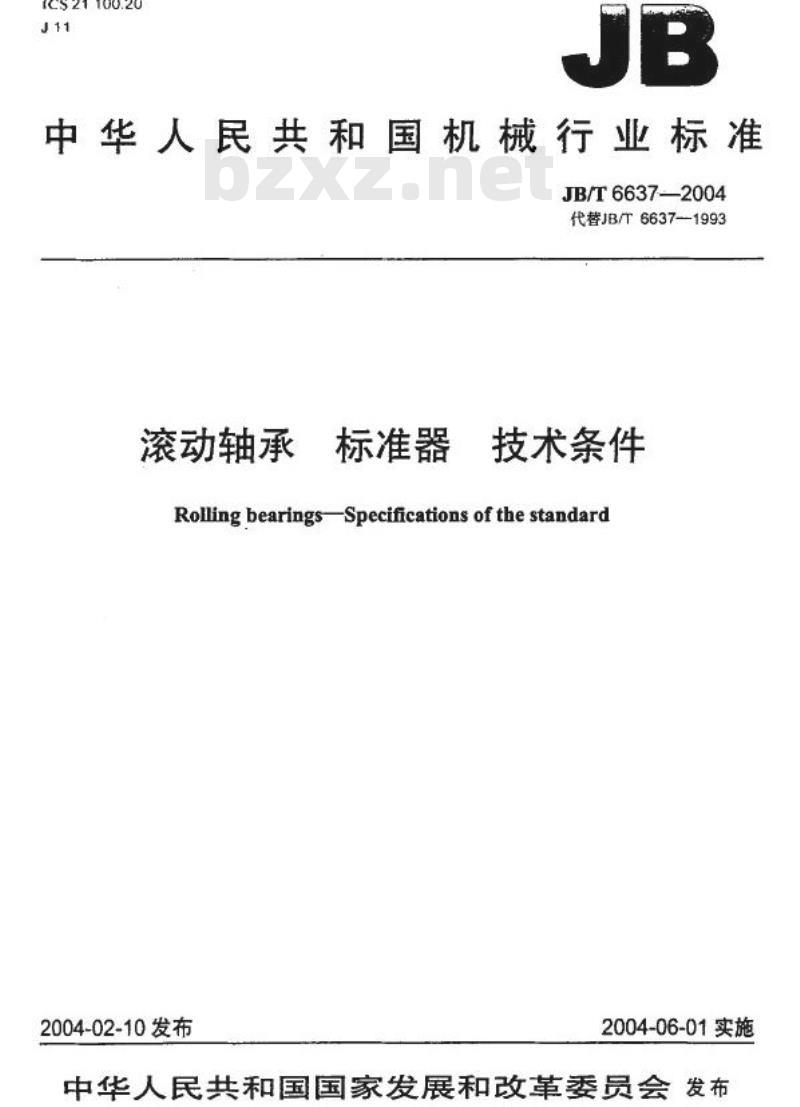

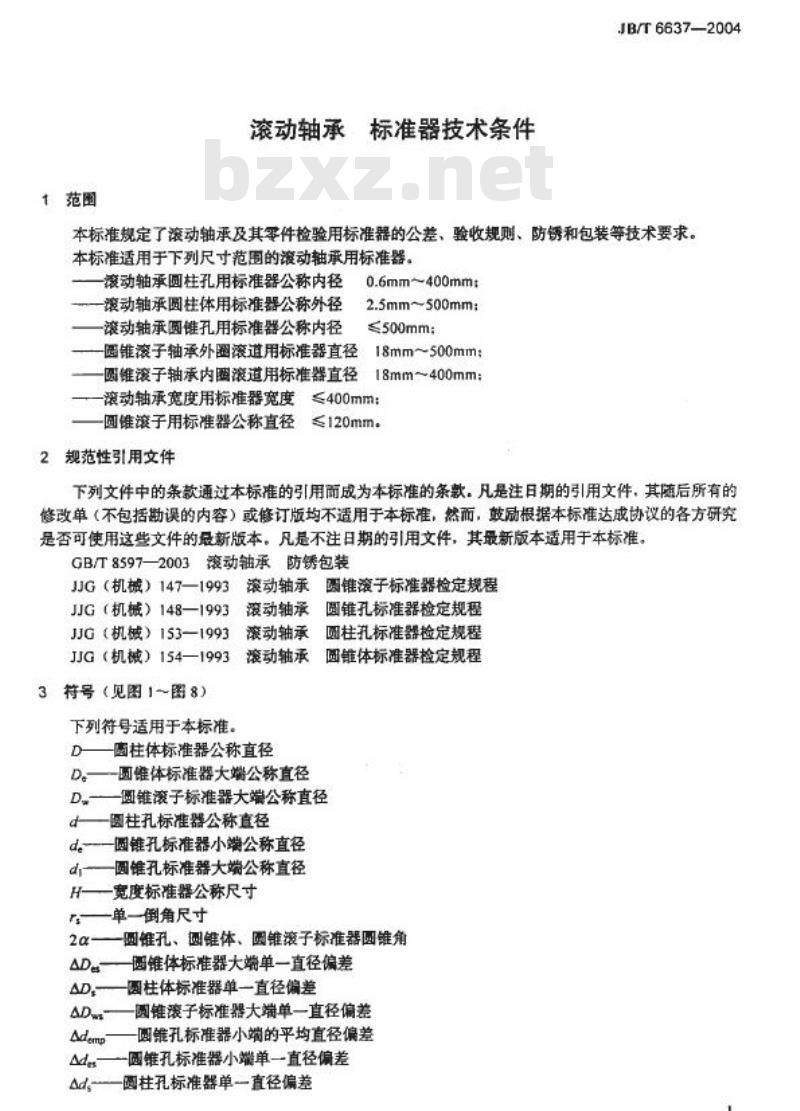

中华人民共和国机械行业标准 JB/T6637—2004 代替JB/T6637-1993 滚动轴承标准器技术条件 本标准规定了滚动轴承及其零件检验用标准器的公差、验收规则、防锈和包装等技术要求，适用于以下尺寸范围的滚动轴承用标准器： 1. 滚动轴承圆柱孔用标准器，公称内径0.6mm~500mm； 2. 滚动轴承圆柱体用标准器，公称外径2.5mm~500mm； 3. 圆锥滚子轴承外圈滚道用标准器，直径18mm~500mm； 4. 圆锥滚子轴承内圈滚道用标准器，直径18mm~400mm； 5. 滚动轴承宽度用标准器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T8597—2003 滚动轴承防锈包装 JG（机械）147—1993 滚动轴承检验 JJG（机械）148—1993 滚动轴承检验 JJG（机械）153—1993 滚动轴承圆锥孔标准器检定规程 JJG（机械）154—1993 滚动轴承圆柱孔标准器检定规程 3 符号 下列符号适用于本标准： D—圆柱体标准器公称直径 Dw—圆锥滚子标准器大端公称直径 d—圆柱孔标准器公称直径 H—宽度标准器公称尺寸 α—圆锥角偏差 Ad—圆锥孔标准器小端单直径偏差 AH—宽度标准器单宽度偏差 4 标准器公差等级 标准器按公差等级分为I级、II级、III级。I级标准器用于精密轴承，II级和III级分别适用于低精度要求的轴承。 5 技术要求 本标准规定了滚动轴承用标准器的具体技术要求，包括材料、硬度、倒角尺寸、表面粗糙度等。 6 验收规则 验收规则包括标准器的检定、合格证发放、标志要求等。合格证应包括标准器的生产厂名、生产日期、编号及合格标志。 7 防锈、包装及储存 标准器在储存和运输过程中应采取防锈措施。包装应符合防潮、防污、防损要求，且标明相应的技术要求和使用说明。
