中华人民共和国机械行业标准
机械密封系统用过滤器
1主题内容与适用范围
JB/T 66321993
本标准规定了机械密封系统用过滤器的型式、基本参数、型号表示方法、主要技术要求、检验、包装等内容。
本标准适用于机械密封系统用过滤器。2引用标准
GB4753铸造铝镍钴永磁(硬磁)合金技术条件3型式和基本参数
3.1型式

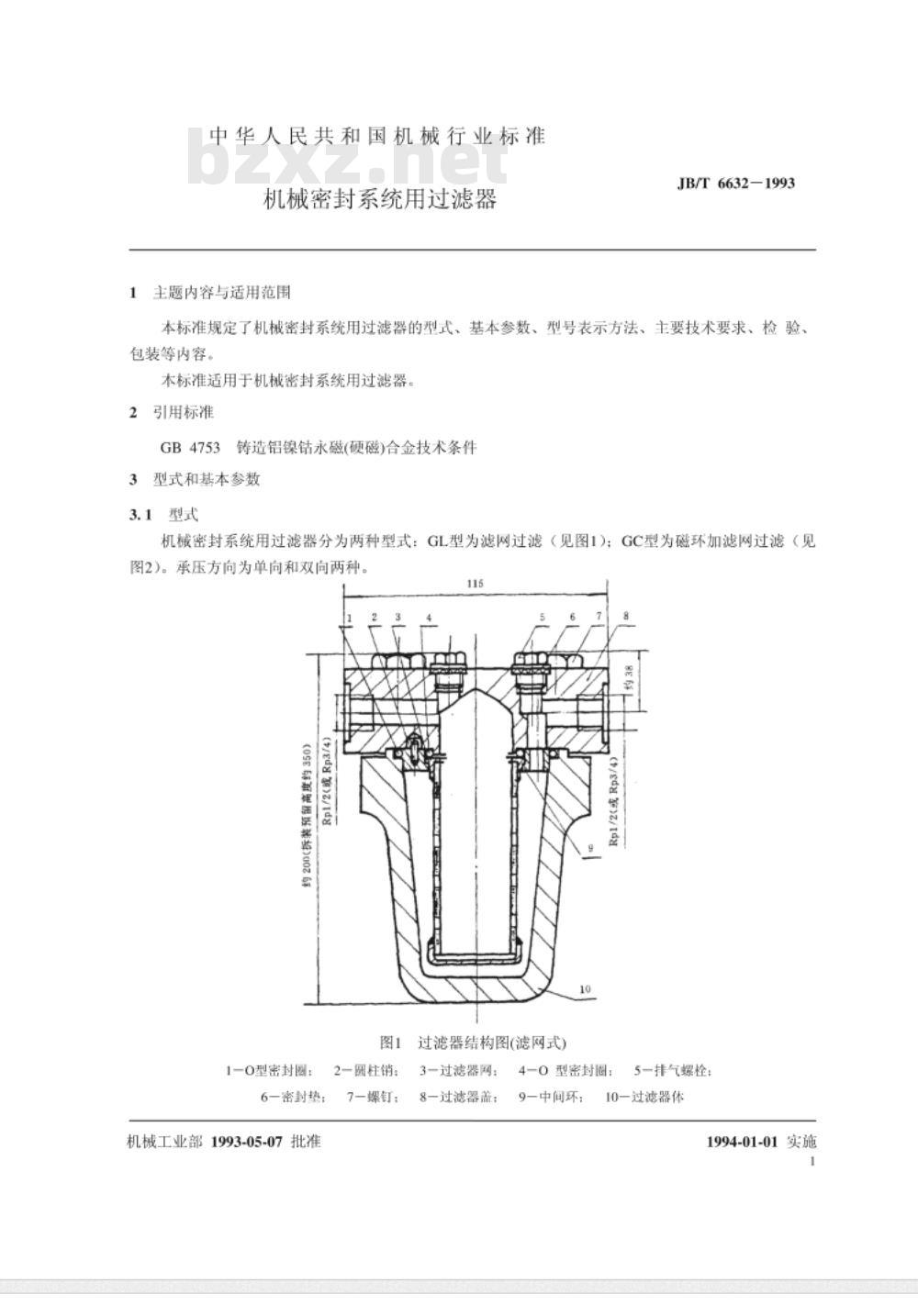

机械密封系统用过滤器分为两种型式：GL型为滤网过滤（见图1）；GC型为磁环加滤网过滤（见图2）。承压方向为单向和双向两种。（00002
1O型密封图：
2一园柱销：
6一密封垫：
机械工业部1993-05-07批准
7-螺钉：
过滤器结构图(滤网式)
3-过滤器网：
8一过滤器盖；
4-0型密封围：
9-中间环：
5一排气螺栓：
10一过滤器体
1994-01-01实施
3.2基本参数
1一0型密封围：
5一弹簧：
JB/T 6632-1993

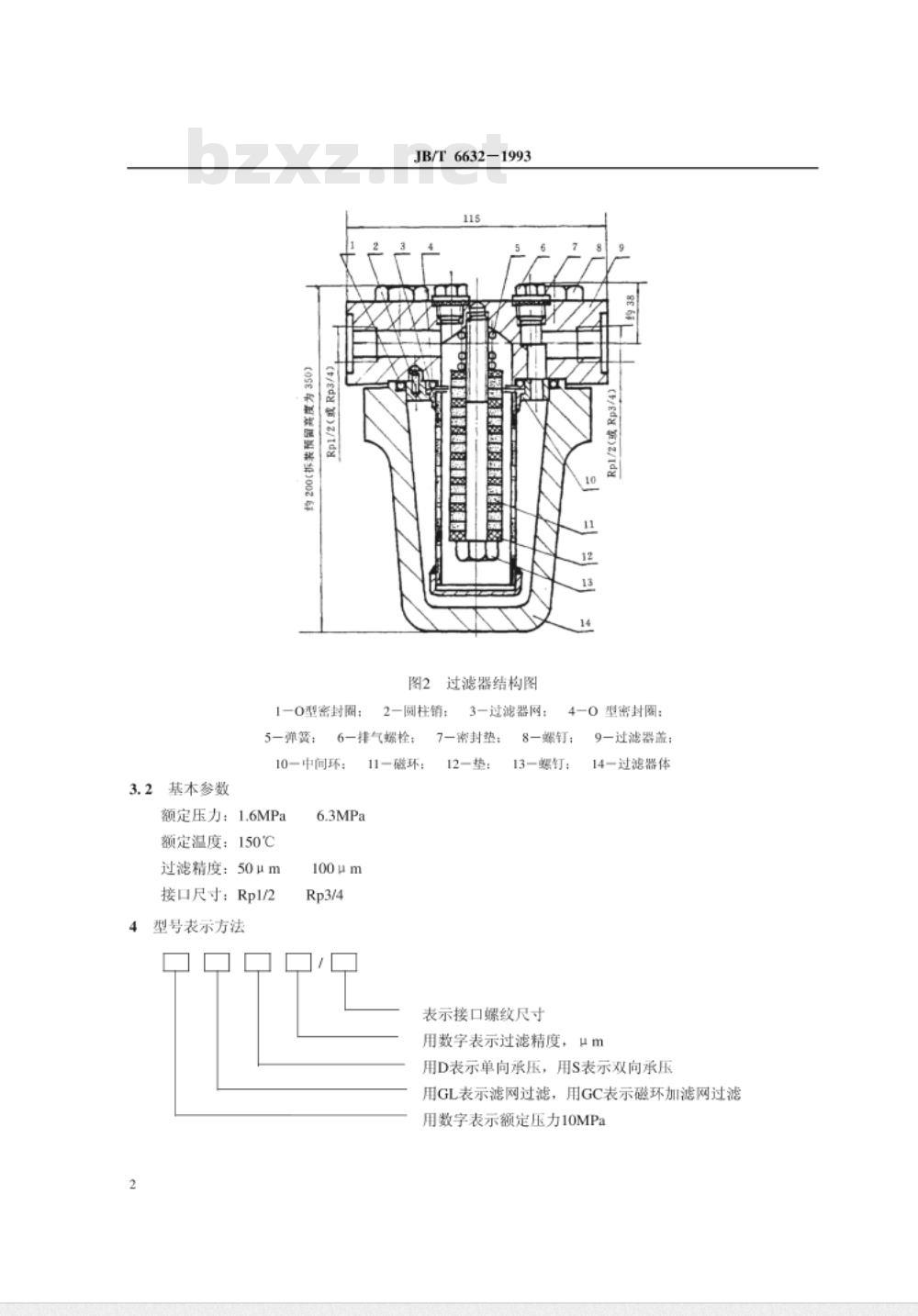

图2过滤器结构图
2一圆柱销：
6一排气螺栓：
10中间环：
额定压力：1.6MPa
额定温度：150℃
过滤精度：50um
接口尺寸：Rp1/2
4型号表示方法
11-磁环：
100μm
3一过滤器网：
7-密封垫；
12-垫：
4-0型密封圈：
8一螺钉：
13—螺钉：
表示接口螺纹尺寸
9一过滤器盖：
14一过滤器体
用数字表示过滤精度，μm
用D表示单向承压，用S表示双向承压用GL表示滤网过滤，用GC表示磁环加滤网过滤用数字表示额定压力10MPa
型号示例：

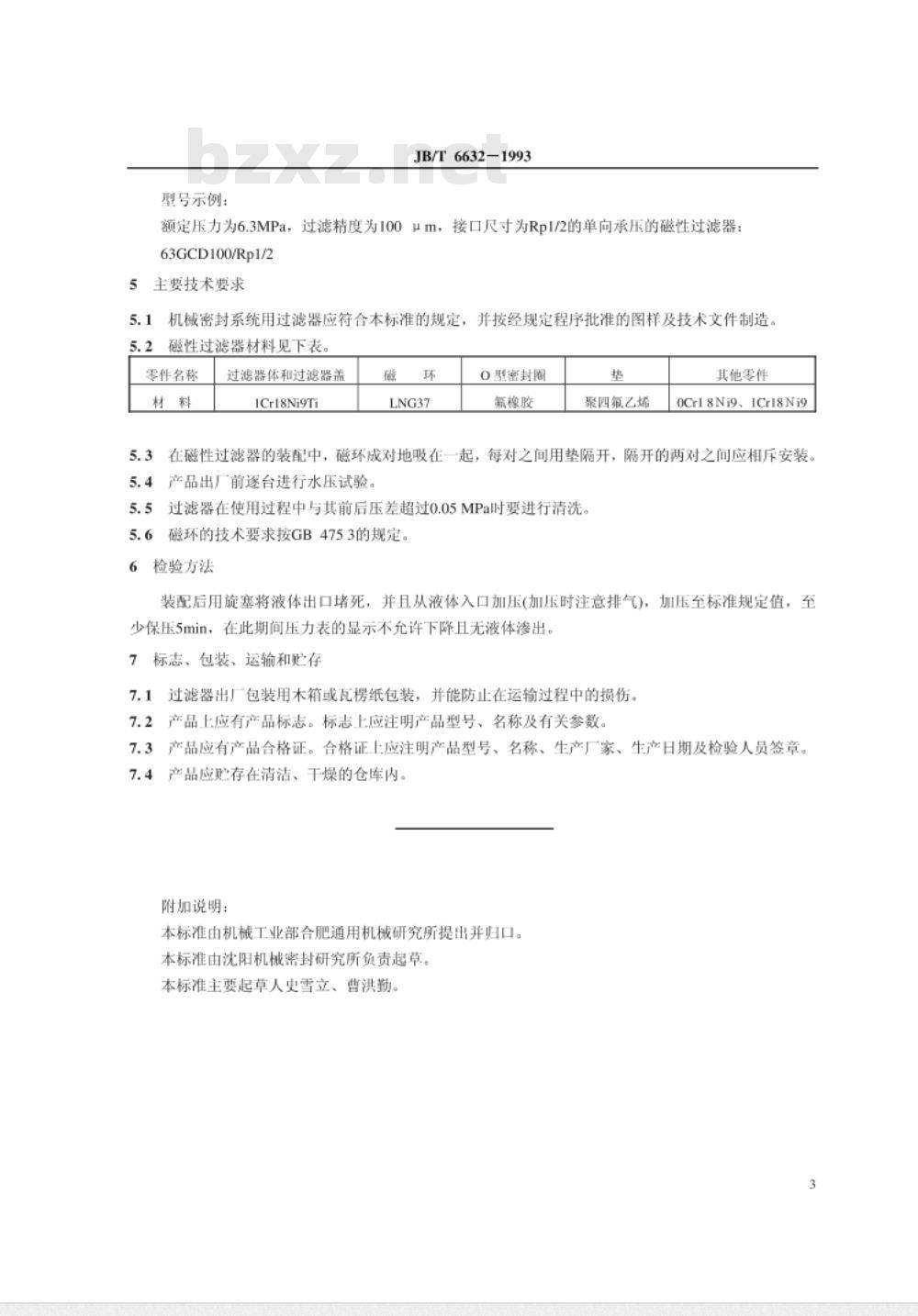

JB/T6632-1993
额定压力为6.3MPa，过滤精度为100μm，接口尺寸为Rp1/2的单向承压的磁性过滤器：63GCD100/Rp1/2
主要技术要求
机械密封系统用过滤器应符合本标准的规定，并按经规定程序批准的图样及技术文件制造磁性过滤器材料见下表。
零件名称
过滤器体和过滤器盖
1Cr18Ni9Ti
O型密封圈
氟橡胶
聚四氟乙烯
其他零件
0Cr1 8Ni9、1Cr18Ni9
在磁性过滤器的装配中，磁环成对地吸在一起，每对之间用垫隔开，隔开的两对之间应相斥安装5.4
产品出厂前逐台进行水压试验。过滤器在使用过程中与其前后压差超过0.05MPa时要进行清洗。5.5
磁环的技术要求按GB4753的规定。6
检验方法
装配后用旋塞将液体出口堵死，并且从液体入口加压(加压时注意排气)，加压至标准规定值，至少保压5min，在此期间压力表的显示不允许下降且无液体渗出。标志、包装、运输和贮存
过滤器出厂包装用木箱或瓦楞纸包装，并能防止在运输过程中的损伤。产品上应有产品标志。标志上应注明产品型号、名称及有关参数。7.2
7.3产品应有产品合格证。合格证上应注明产品型号、名称、生产厂家、生产日期及检验人员签章。产品应贮存在清洁、干燥的仓库内。7.4
附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由沈阳机械密封研究所负责起草。本标准主要起草人史雪立、曹洪勤。3
