【机械行业标准(JB)】 碳(化)纤维浸渍聚四氟乙烯编织填料

中华人民共和国机械行业标准
JB/T 6627-1993
碳（化）纤维浸渍聚四氟乙烯
编织填料
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施

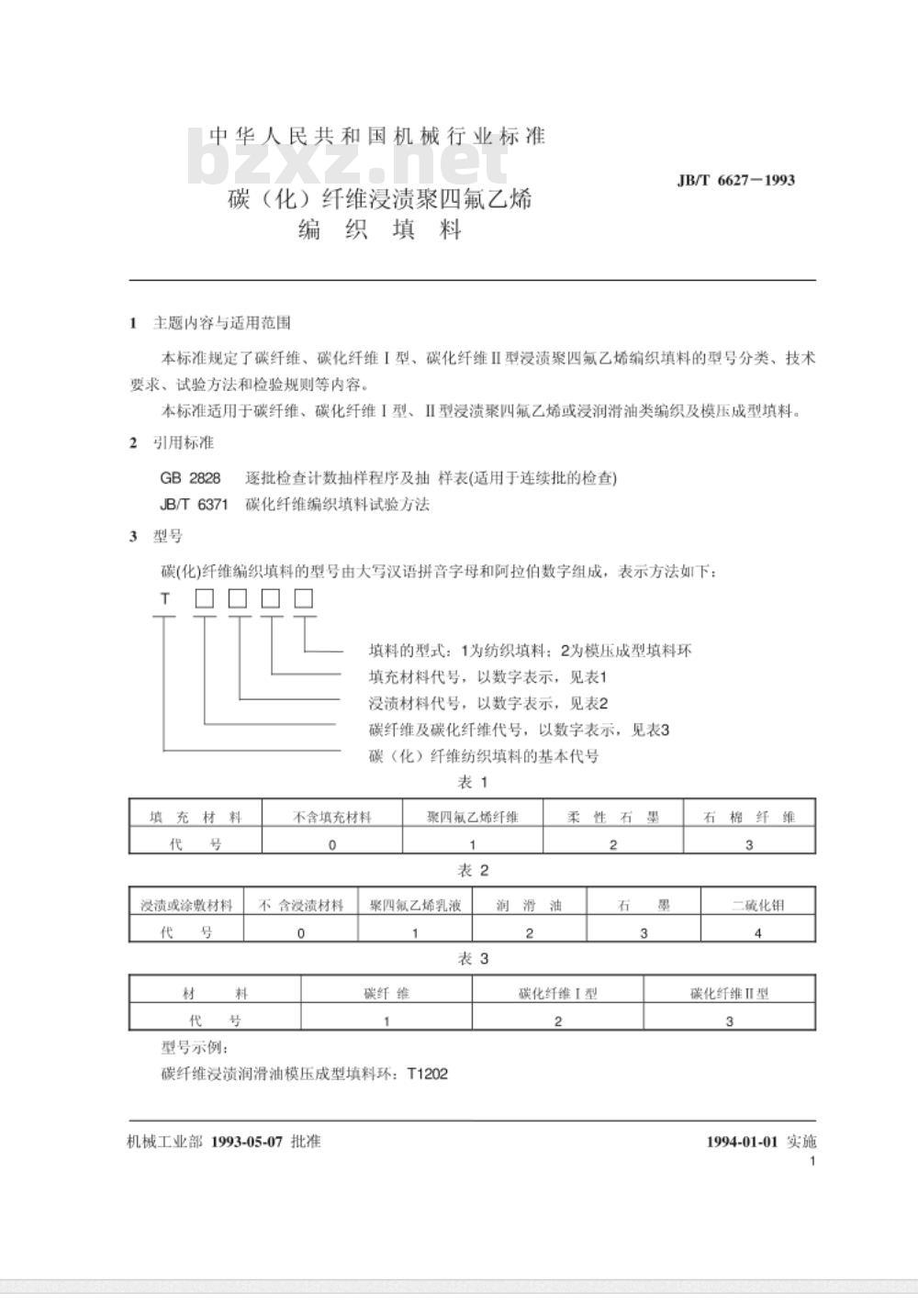

中华人民共和国机械行业标准
碳（化）纤维浸渍聚四氟乙烯
编织填料
主题内容与适用范围
JB/T 66271993
本标准规定了碳纤维、碳化纤维I型、磷化纤维Ⅱ型浸清聚四氨乙墙缩织填料的型号分类、技术要求、试验方法和检验规则等内容。本标准适用于碳纤维、碳化纤维I型、IⅡI型浸渍聚四氟乙烯或浸润滑油类编织及模压成型填料。2引用标准
GB2828
JB/T6371
逐批检查计数抽样程序及抽样表(适用于连续批的检查)碳化纤维编织填料试验方法
碳(化)纤维编织填料的型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下：口口口
填料的型式：1为纺织填料：2为模压成型填料环填充材料代号，以数字表示，见表1浸渍材料代号，以数字表示，见表2碳纤维及碳化纤维代号，以数字表示，见表3碳（化）纤维纺织填料的基本代号表1
浸渍或涂数材料
型号示例：
不含填充材料
不含浸渍材料免费标准下载网bzxz
聚四氟乙烯纤维
聚四氟乙烯乳液
碳纤维
碳纤维浸渍润滑油模压成型填料环：T1202机械工业部1993-05-07批准
润滑油
柔性石
碳化纤维型
棉纤维
二硫化钼
碳化纤维Ⅱ型
1994-01-01实施

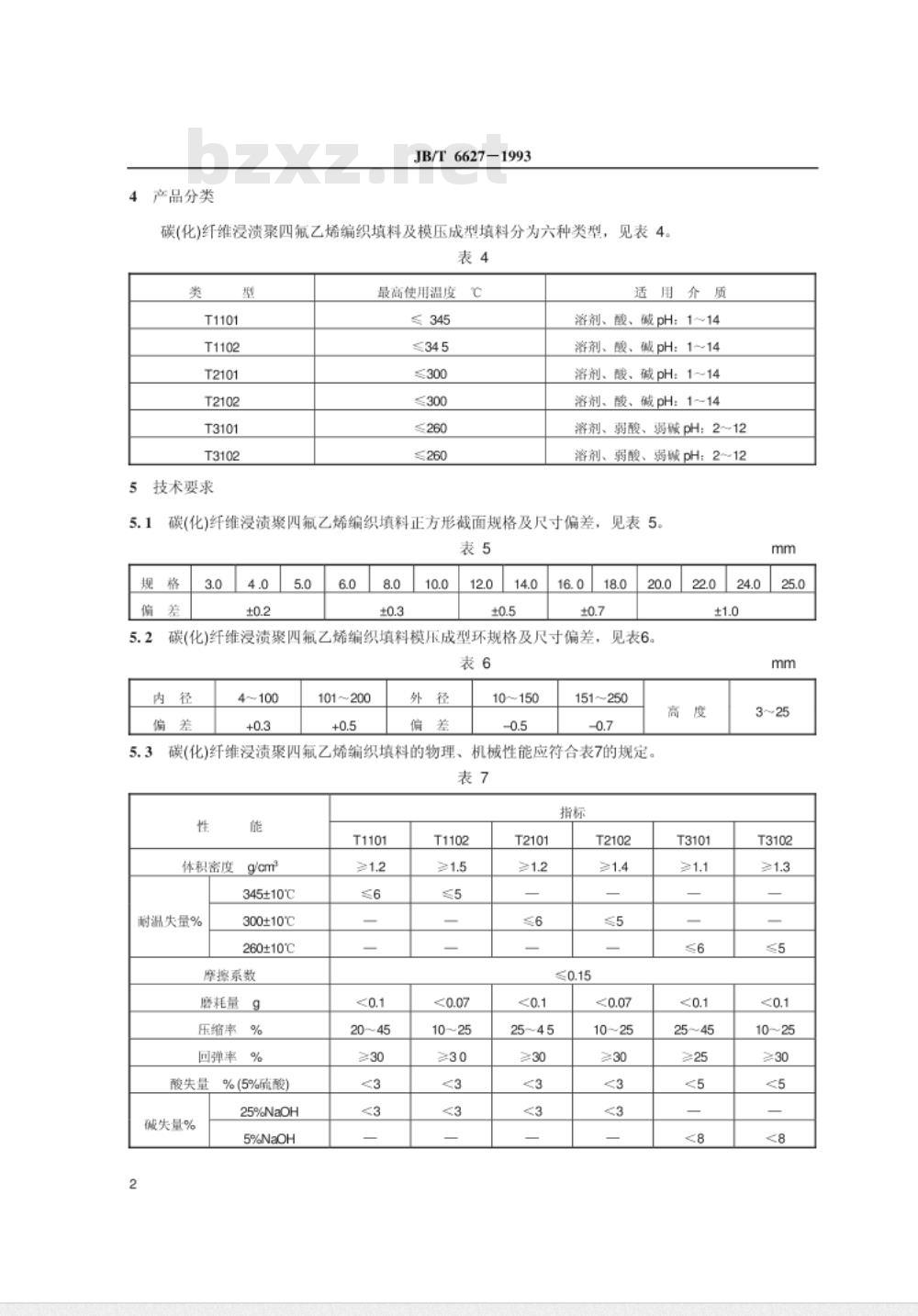

产品分类
JB/T6627-1993
碳(化)纤维浸渍聚四氟乙烯编织填料及模压成型填料分为六种类型，见表4。表4
5技术要求
最高使用温度~
≤345
≤345
≤300
≤260
≤260
适用介质
溶剂、酸、碱pH：1~14
溶剂、酸、碱pH：1~14
溶剂、酸、碱pH：114
溶剂、酸、碱pH：1~14
溶剂、弱酸、弱碱pH：2~12
溶剂、弱酸、弱碱pH：2~12
碳(化)纤维浸渍聚四氟乙烯编织填料正方形截面规格及尺寸偏差，见表5。表5
碳(化)纤维浸渍聚四氟乙烯编织填料模压成型环规格及尺寸偏差，见表6。表6
101200
10~150
151250
机械性能应符合表7的规定。
碳(化)纤维没渍聚四氟乙烯编织填料的物理、：表7
体积密度g/om
345±10℃
耐温失量%
300±10°℃
260±10°℃
摩擦系数
磨耗量9
压缩率%
回弹率%
酸失量
%(5%硫酸）
碱失量%
25%NaOH
5%NaOH
JB/T6627-1993

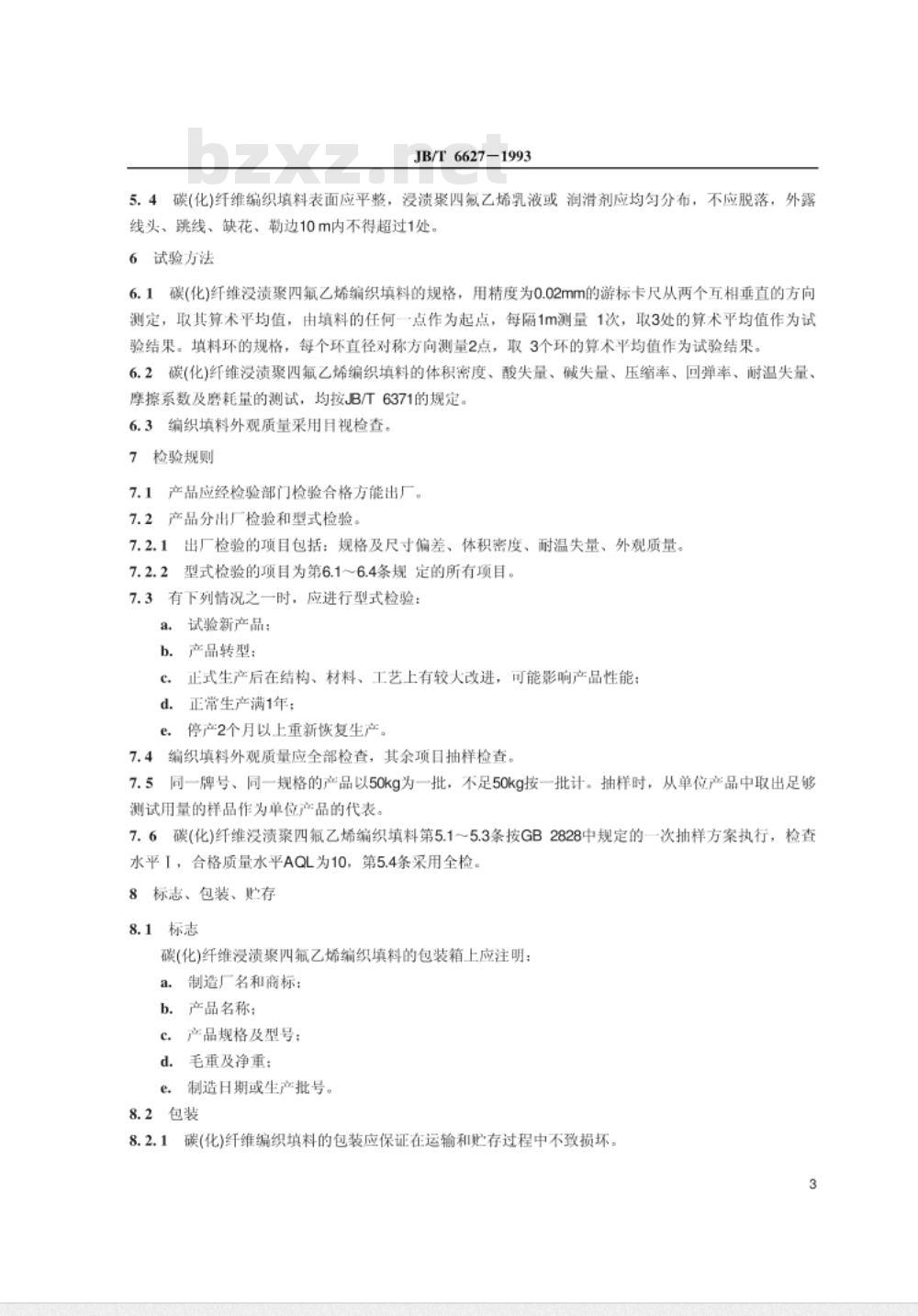

5.4碳(化)纤维编织填料表面应平整，浸渍聚四氟乙烯乳液或润滑剂应均匀分布，不应脱落，外露线头、跳线、缺花、勒边10m内不得超过1处。6试验方法
6.1碳(化)纤维没渍聚四氟乙烯编织填料的规格，用精度为0.02mm的游标卡尺从两个互相垂直的方向测定，取其算术平均值，由填料的任何一点作为起点，每隔1m测量1次，取3处的算术平均值作为试验结果。填料环的规格，每个环直径对称方向测量2点，取3个环的算术平均值作为试验结果6.2碳(化)纤维浸渍聚四氟乙烯编织填料的体积密度、酸失量、碱失量、压缩率、回弹率、耐温失量、摩擦系数及磨耗量的测试，均按JB/T6371的规定。6.3编织填料外观质量采用目视检查。检验规则
1产品应经检验部门检验合格方能出厂。7.1
7.2产品分出厂检验和型式检验。7.2.1出厂检验的项目包括：规格及尺寸偏差、体积密度、耐温失量、外观质量。型式检验的项目为第6.1～6.4条规定的所有项目。7.2.2型
7.3有下列情况之一时，应进行型式检验：a.
试验新产品：
产品转型：
正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能d.正常生产满1年；
停产2个月以上重新恢复生产。
7.4编织填料外观质量应全部检查，其余项目抽样检查。7.5同一牌号、同一规格的产品以50kg为一批，不足50kg按一批计。抽样时，从单位产品中取出足够测试用量的样品作为单位产品的代表。一次抽样方案执行，检查
7.6碳(化)纤维没渍聚四氟乙烯编织填料第5.15.3条按GB2828中规定的水平，合格质量水平AQL为10，第5.4条采用全检。标志、包装、贮存
8.1标志
碳(化)纤维浸渍聚四氟乙烯编织填料的包装箱上应注明：a.
制造厂名和商标：
b.产品名称：
产品规格及型号；
d.毛重及净重：
制造日期或生产批号。
8.2包装
1碳(化)纤维编织填料的包装应保证在运输和贮存过程中不致损坏。8.2.1
JB/T6627-1993

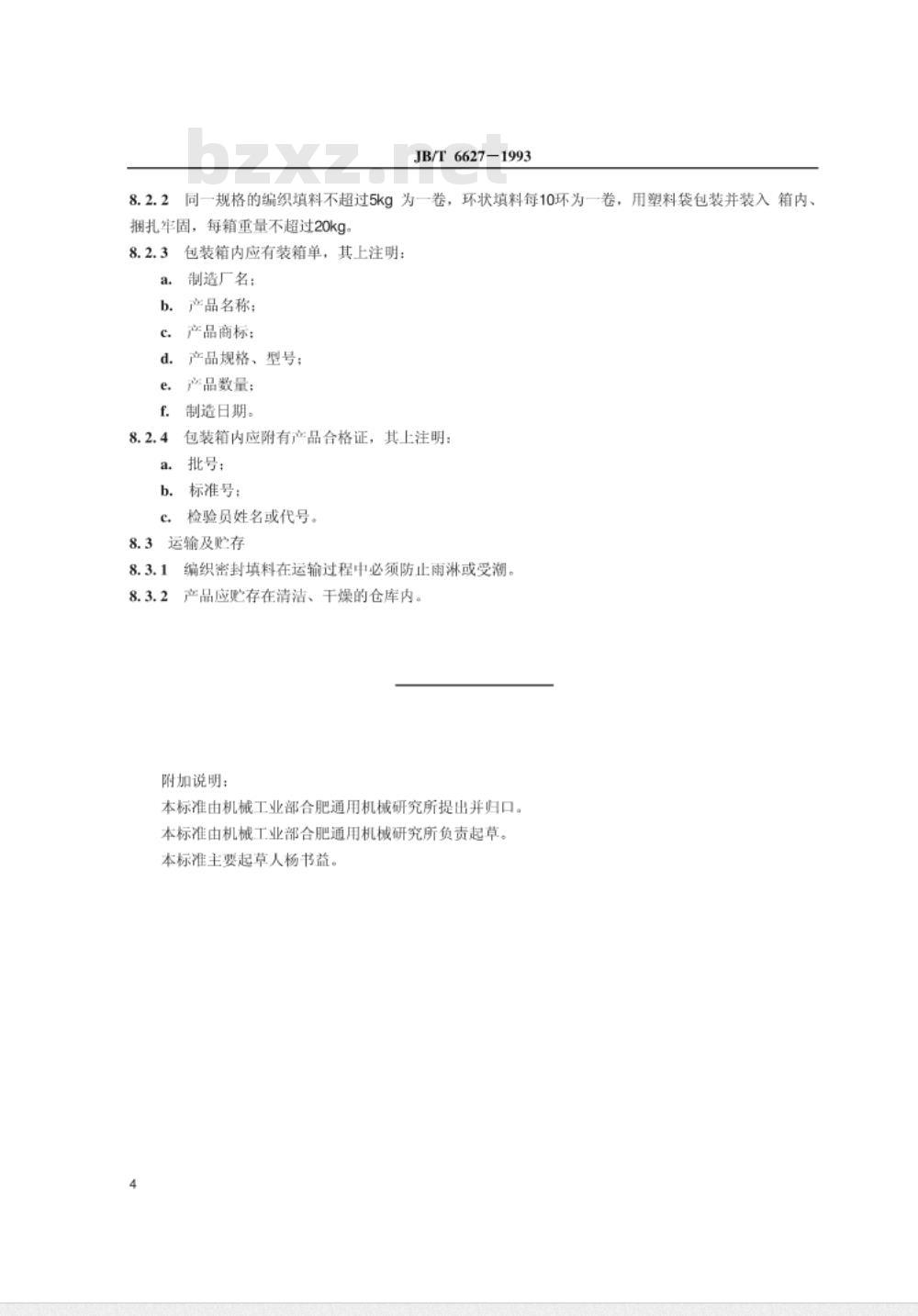

同一规格的编织填料不超过5kg为一卷，环状填料每10环为一卷，用塑料袋包装并装入箱内、捆扎牢固，每箱重量不超过20kg。8.2.3
包装箱内应有装箱单，其上注明：制造厂名；
产品名称：
产品商标：
产品规格、型号；
产品数量；
制造日期。
包装箱内应附有产品合格证，其上注明：a.
批号：
标准号：
检验员姓名或代号。
运输及贮存
编织密封填料在运输过程中必须防止雨淋或受潮。产品应贮存在清洁、干燥的仓库内。附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人杨书益。
人民共和国
机械行业标准
碳（化）纤维浸渍聚四氟乙烯
编织填料
JB/T 66271993
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
开本880×1230
1993年10月第一版
邮编100044）
印张1/2字数8,000
1993年10月第
售一次印刷
印数1-500
定价2.00元
机械工业标准服务网：http:/www.JB.ac.cn99
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
