【机械行业标准(JB)】 机械密封系统用压力罐 型式、主要尺寸和基本参数

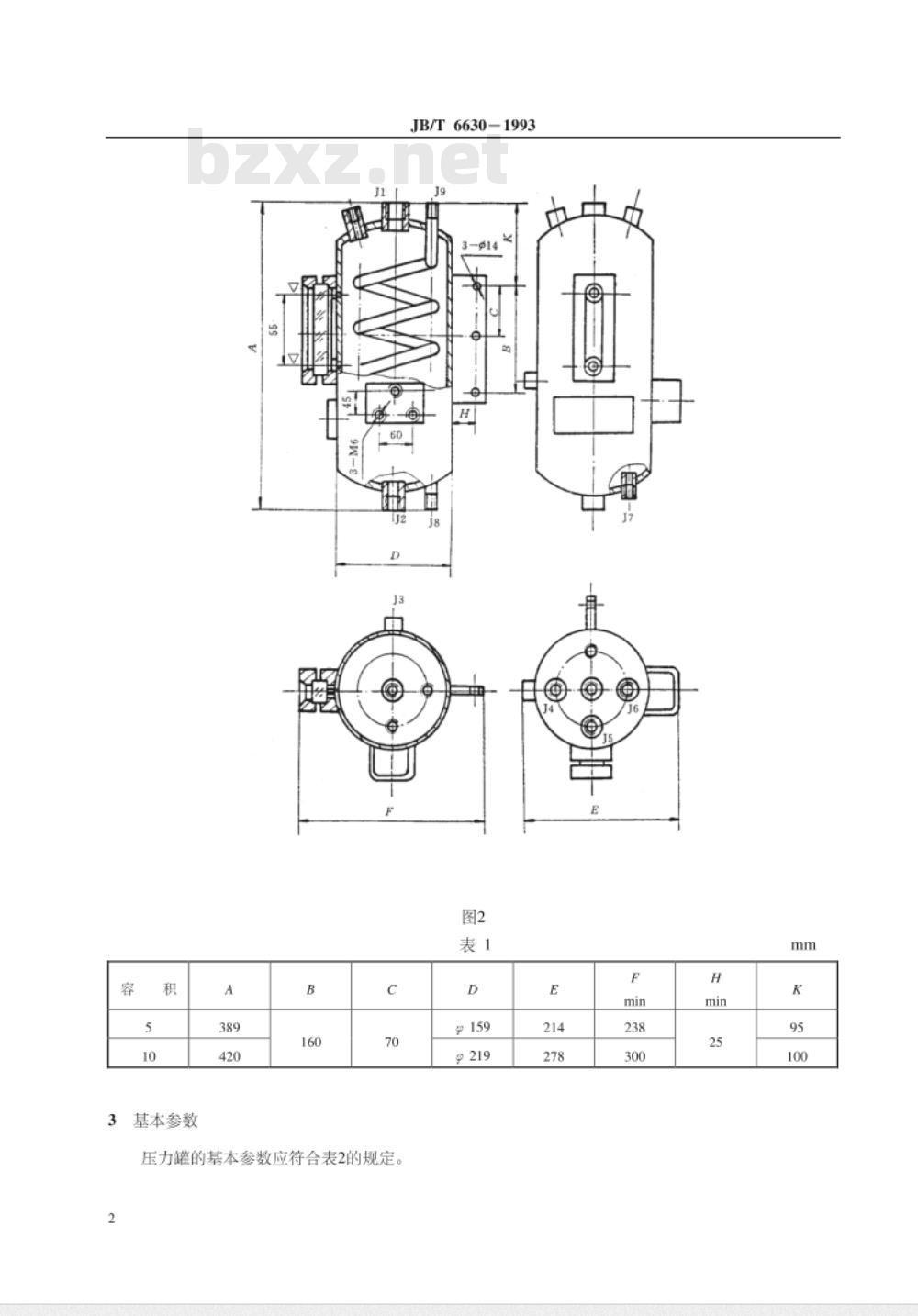

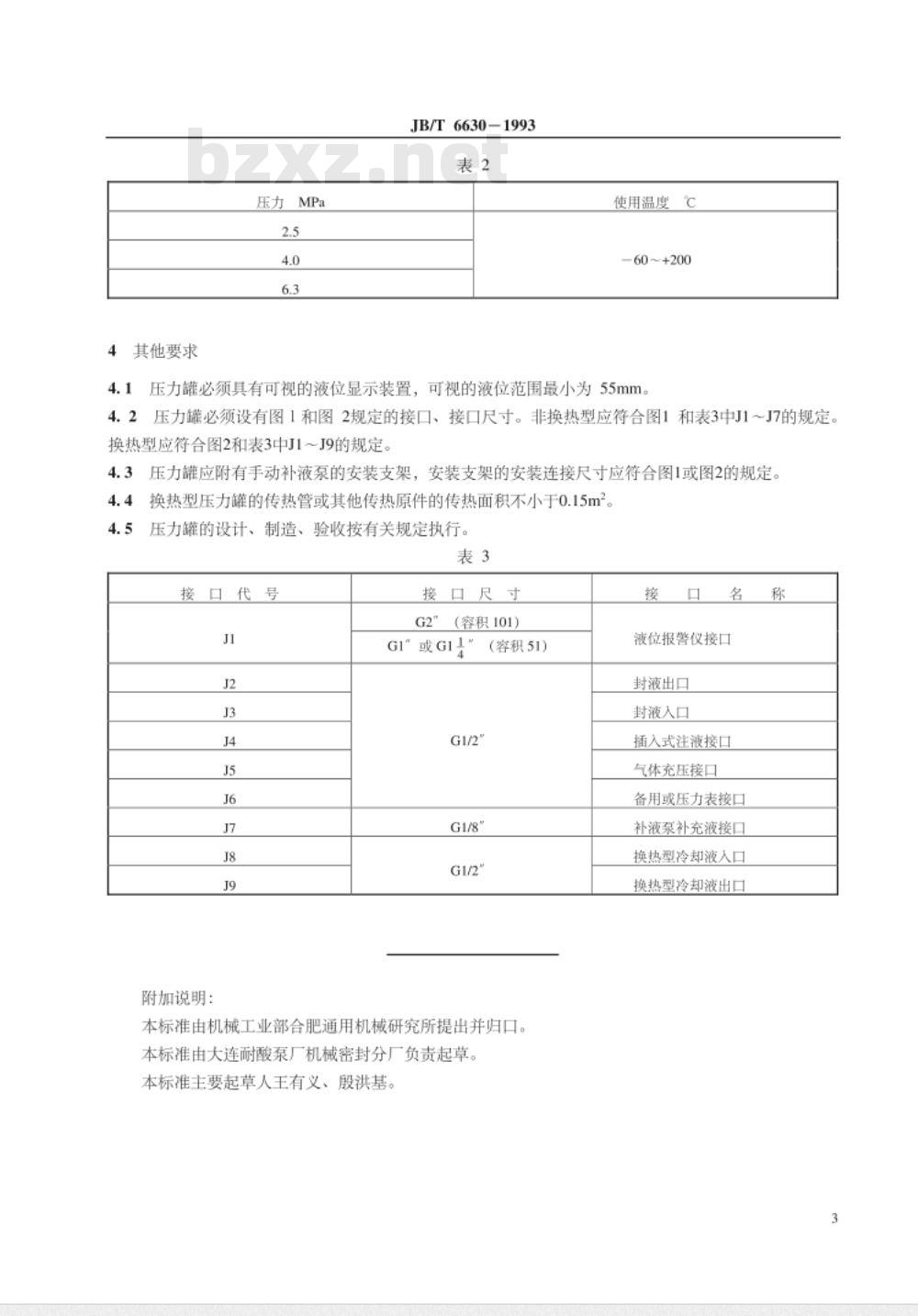

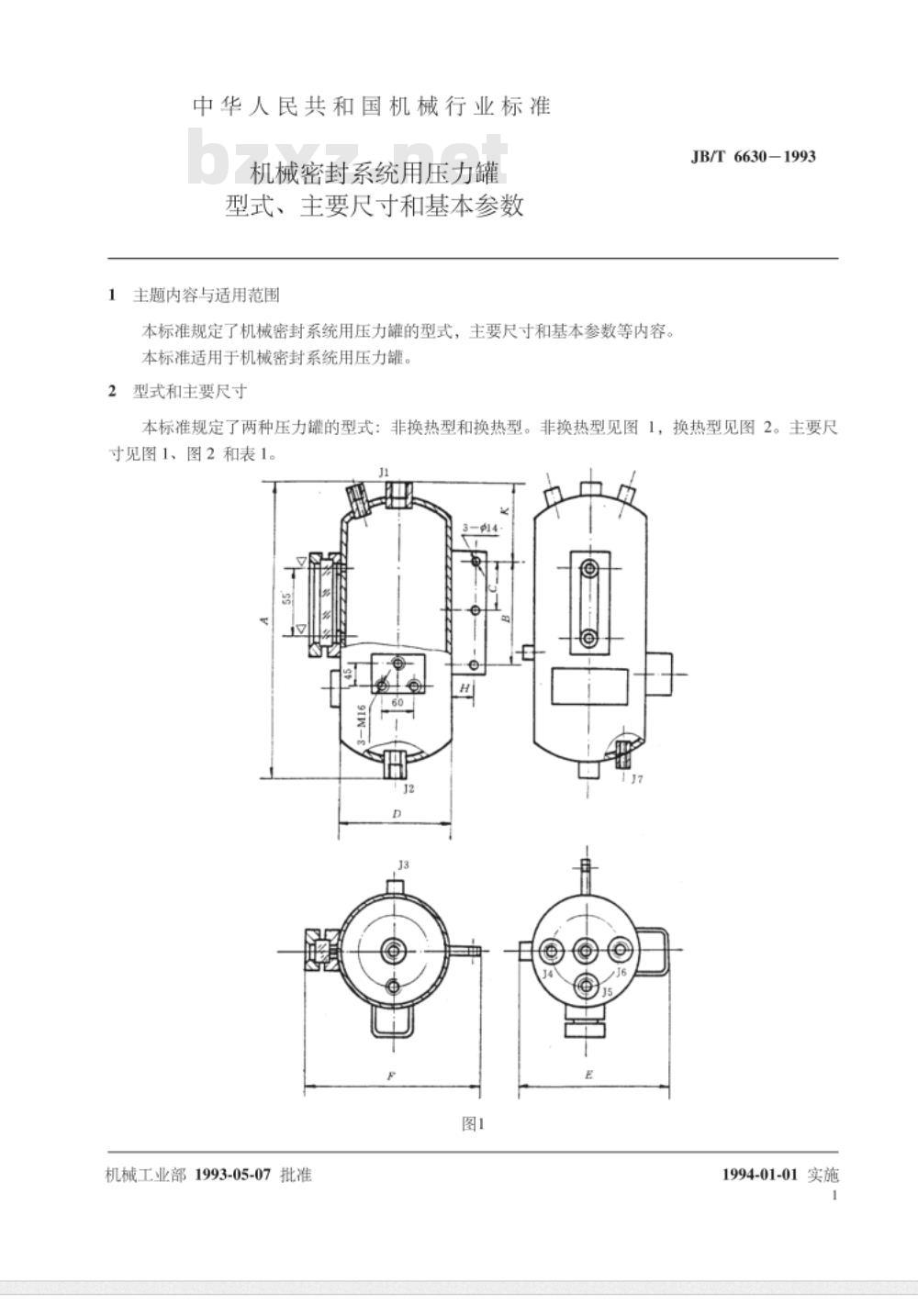

中华人民共和国机械行业标准 JB/T 6630-1993 机械密封系统用压力罐 型式、主要尺寸和基本参数 1993-05-07发布 1994-01-01实施 1 主题内容与适用范围 本标准规定了机械密封系统用压力罐的型式、主要尺寸和基本参数等内容。本标准适用于机械密封系统用压力罐。 2 型式和主要尺寸 本标准规定了两种压力罐的型式：非换热型和换热型。非换热型见图1，换热型见图2。主要尺寸见图1、图2和表1。 3 基本参数 压力罐的基本参数应符合表2的规定。 表1 主要尺寸 | 项目 | 非换热型 | 换热型 | |--------|------------|--------| | A | 389 mm | 420 mm | | B | 160 mm | 160 mm | | C | 70 mm | 70 mm | | D | 915 mm | 919 mm | | E | 214 mm | 278 mm | | F(min) | 238 mm | 300 mm | | H(min) | 25 mm | 25 mm | | K | 95 mm | 100 mm | 4 其他要求 4.1 压力罐应具有可视的液位显示装置，液位范围最小为55mm。 4.2 压力罐必须设有图1和图2规定的接口，接口尺寸应符合标准要求。非换热型应符合图1和表3中J1～J7的规定，换热型应符合图2和表3中J1～J9的规定。 4.3 压力罐应附有手动补液泵的安装支架，安装连接尺寸应符合图1或图2的规定。 4.4 换热型压力罐的传热管或其他传热原件的传热面积不小于0.15m²。 4.5 压力罐的设计、制造和验收应按有关规定执行。 表3 接口尺寸和名称 | 接口代号 | 接口名称 | 接口尺寸 | |----------|------------------|----------| | J1 | 液位报警仪接口 | G2（容积101） | | J2 | 封液出口 | G1/2 | | J3 | 封液入口 | G1/8 | | J4 | 插入式注液接口 | G1/2 | | J5 | 气体充压接口 | G1/2 | | J6 | 备用或压力表接口 | G1/2 | | J7 | 补液泵补充液接口 | G1/2 | | J8 | 换热型冷却液入口 | G1/2 | | J9 | 换热型冷却液出口 | G1/2 | 本标准由机械工业部合肥通用机械研究所提出并归口，由大连耐酸泵厂机械密封分厂负责起草。本标准主要起草人：王有义、殷洪基。
