中华人民共和国机械行业标准
JB/T6631-1993
机械密封系统用螺旋管式
换热器
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
机械密封系统用螺旋管式
1主题内容与适用范围
JB/T 66311993
本标准规定了机械密封系统用螺旋管式换热器的型式、基本参数、型号表示方法、主要技术要求、检验、包装等内容。
本标准适用于机械密封系统用HR型螺旋管式换热器。2引用标准
GB150钢制压力容器
3型式和基本参数
3.1型式

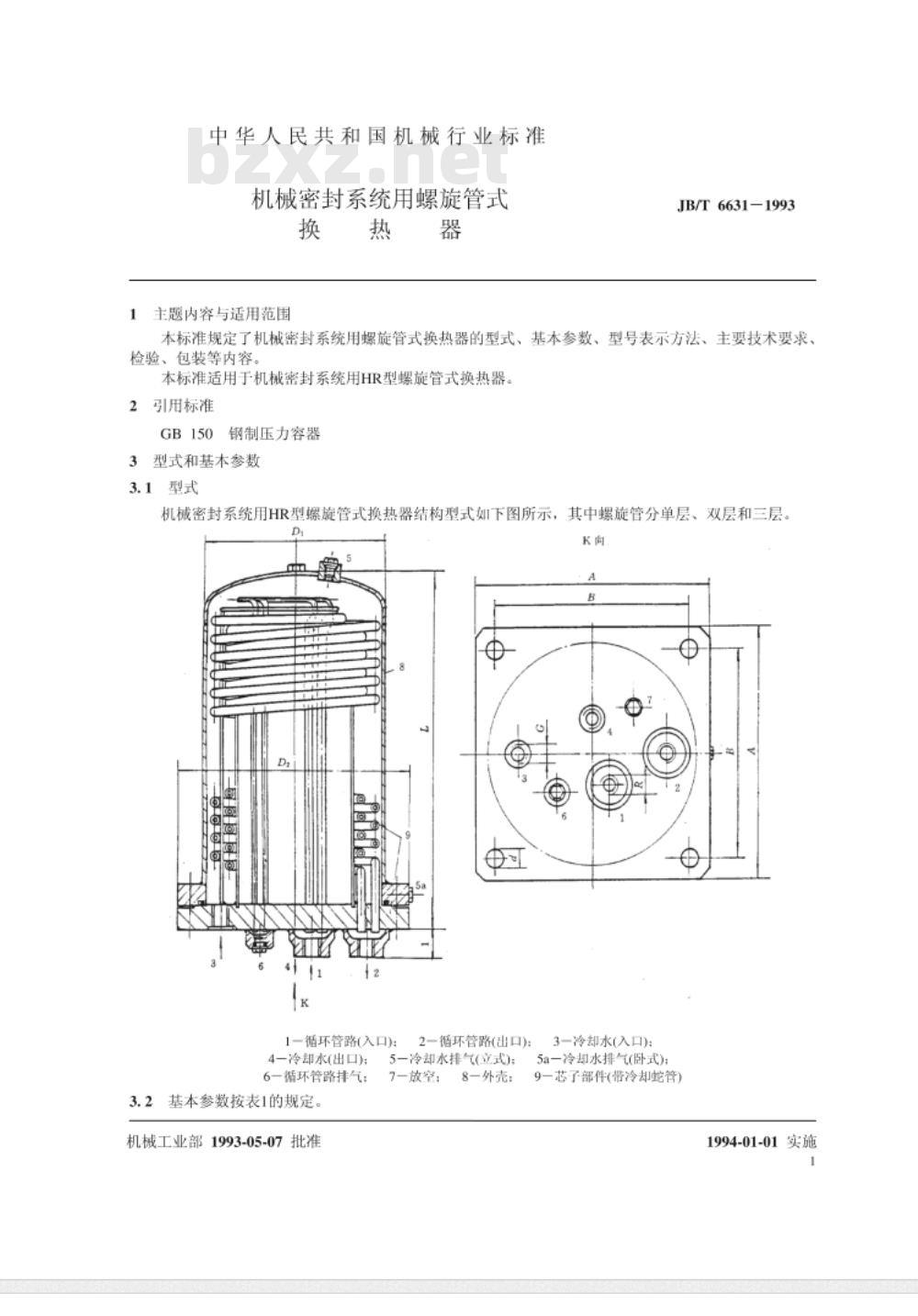

机械密封系统用HR型螺旋管式换热器结构型式如下图所示，其中螺旋管分单层、双层和三层。D
1一循环管路(入口)：
2一循环管路(出口)：
3一冷却水(入口)：
5一冷却水排气(立式)；
5a一冷却水排气(卧式);
4一冷却水(出口);
6一循环管路排气：
3.2基本参数按表1的规定。
机械工业部1993-05-07批准
9一芯子部件(带冷却蛇管)
7一放空：
8一外壳：
1994-01-01实施

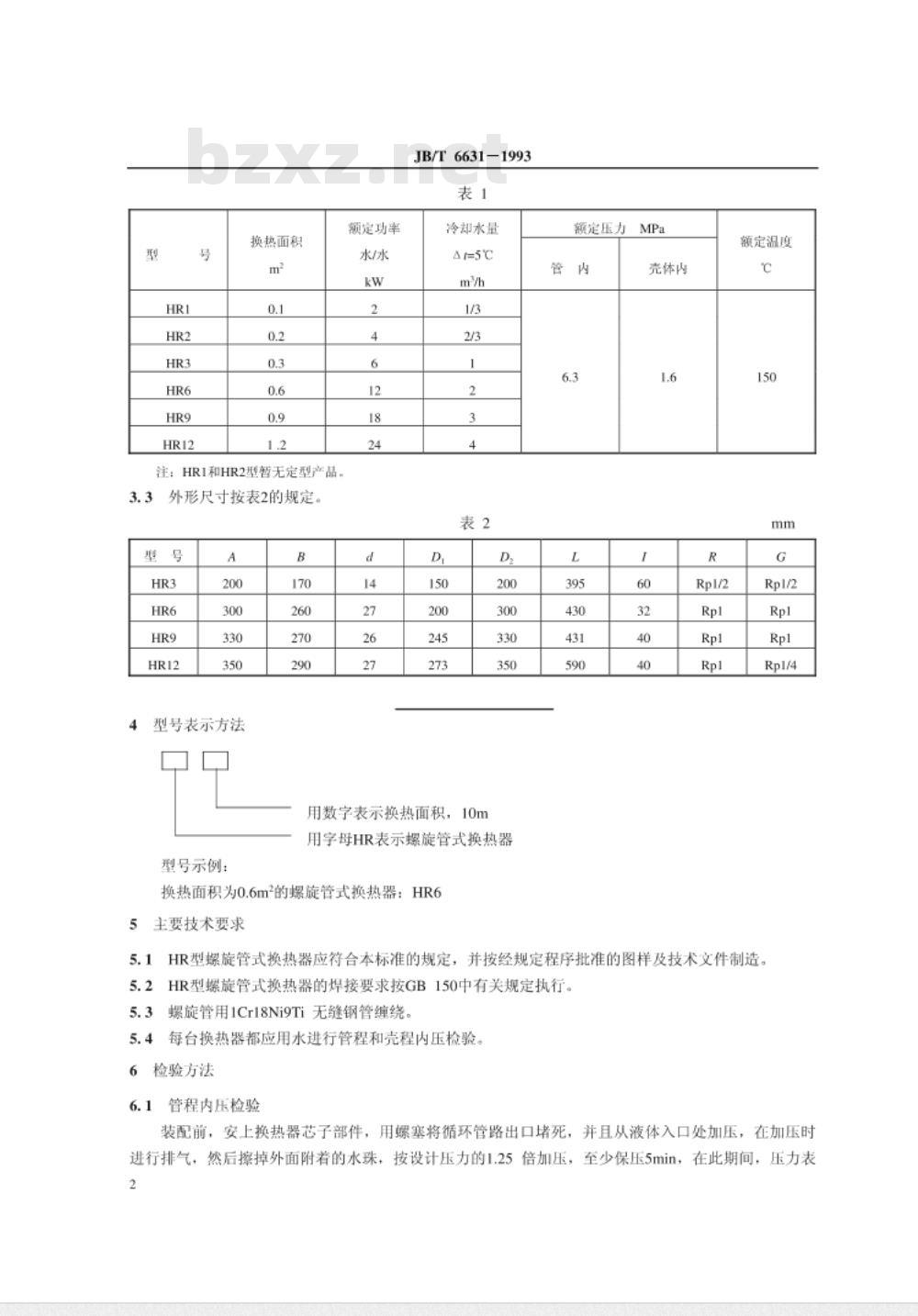

换热面积
注：HR1和HR2型暂无定型产品。3.3
外形尺寸按表2的规定。
型号表示方法
型号示例：
额定功率
水/水
JB/T6631-1993
冷却水量
A=5℃
用数字表示换热面积，10m
用字母HR表示螺旋管式换热器
换热面积为0.6m的螺旋管式换热器：HR65主要技术要求
额定压力
壳体内
额定温度
HR型螺旋管式换热器应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。HR型螺旋管式换热器的焊接要求按GB150中有关规定执行。5.2
螺旋管用1Cr18Ni9Ti无缝钢管缠绕。5.3
每台换热器都应用水进行管程和壳程内压检验。6
检验方法
管程内压检验
装配前，安上换热器芯子部件，用螺塞将循环管路出口堵死，并且从液体入口处加压，在加压时进行排气，然后擦掉外面附着的水珠，按设计压力的1.25倍加压，至少保压5min，在此期间，压力表2
的显示不允许下降且无液体渗出。6.2壳程压力检验免费标准bzxz.net
JB/T6631-1993

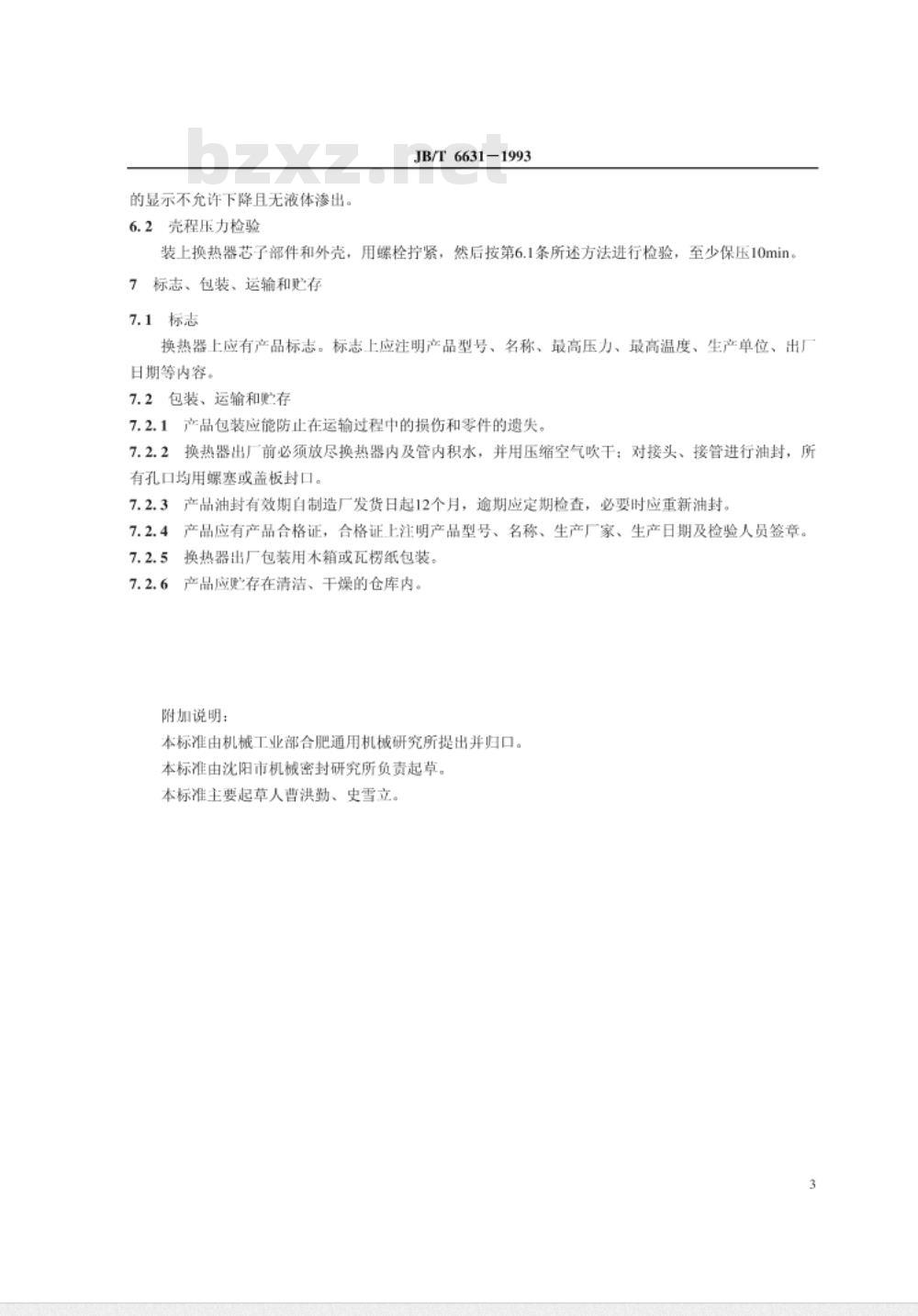

装上换热器芯子部件和外壳，用螺栓紧，然后按第6.1条所述方法进行检验，至少保压10min。7标志、包装、运输和贮存
7.1标志
换热器上应有产品标志。标志上应注明产品型号、名称、最高压力、最高温度、生产单位、出厂日期等内容。
7.2包装、运输和贮存
7.2.1产品包装应能防止在运输过程中的损伤和零件的遗失。7.2.2换热器出厂前必须放尽换热器内及管内积水，并用压缩空气吹干；对接头、接管进行油封，所有孔口均用螺塞或盖板封口。
7.2.3产品油封有效期自制造厂发货日起12个月，逾期应定期检查，必要时应重新油封，7.2.4产品应有产品合格证，合格证上注明产品型号、名称、生产厂家、生产日期及检验人员签章。7. 2. 5
换热器出厂包装用木箱或瓦楞纸包装。产品应贮存在清洁、干燥的仓库内。附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由沈阳市机械密封研究所负责起草。本标准主要起草人洪勤、史雪立。3
