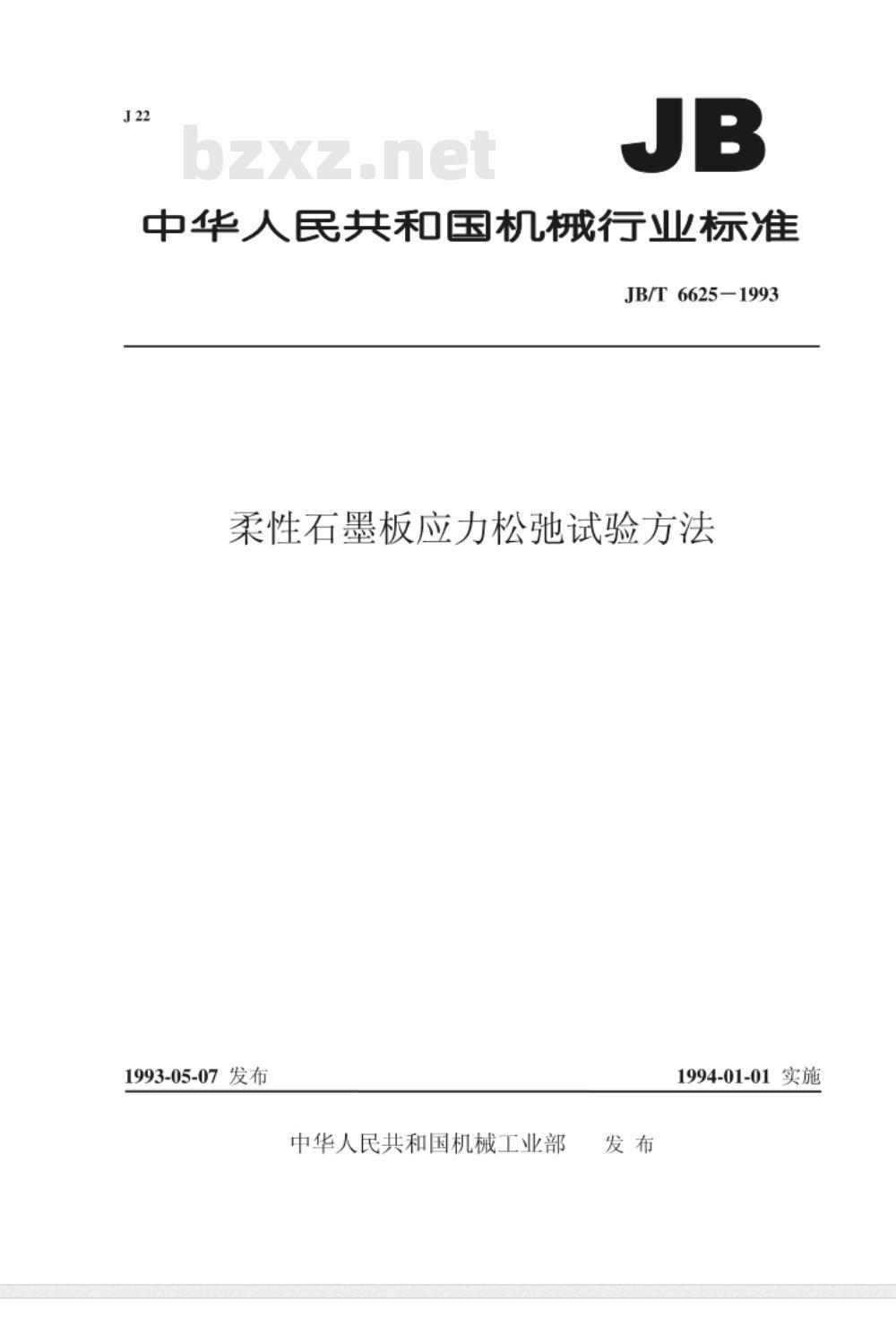

中华人民共和国机械行业标准
JB/T 6625-1993
柔性石墨板应力松弛试验方法
1993-05-07发布
中华人民共和国机械工业部
1994-01-01实施

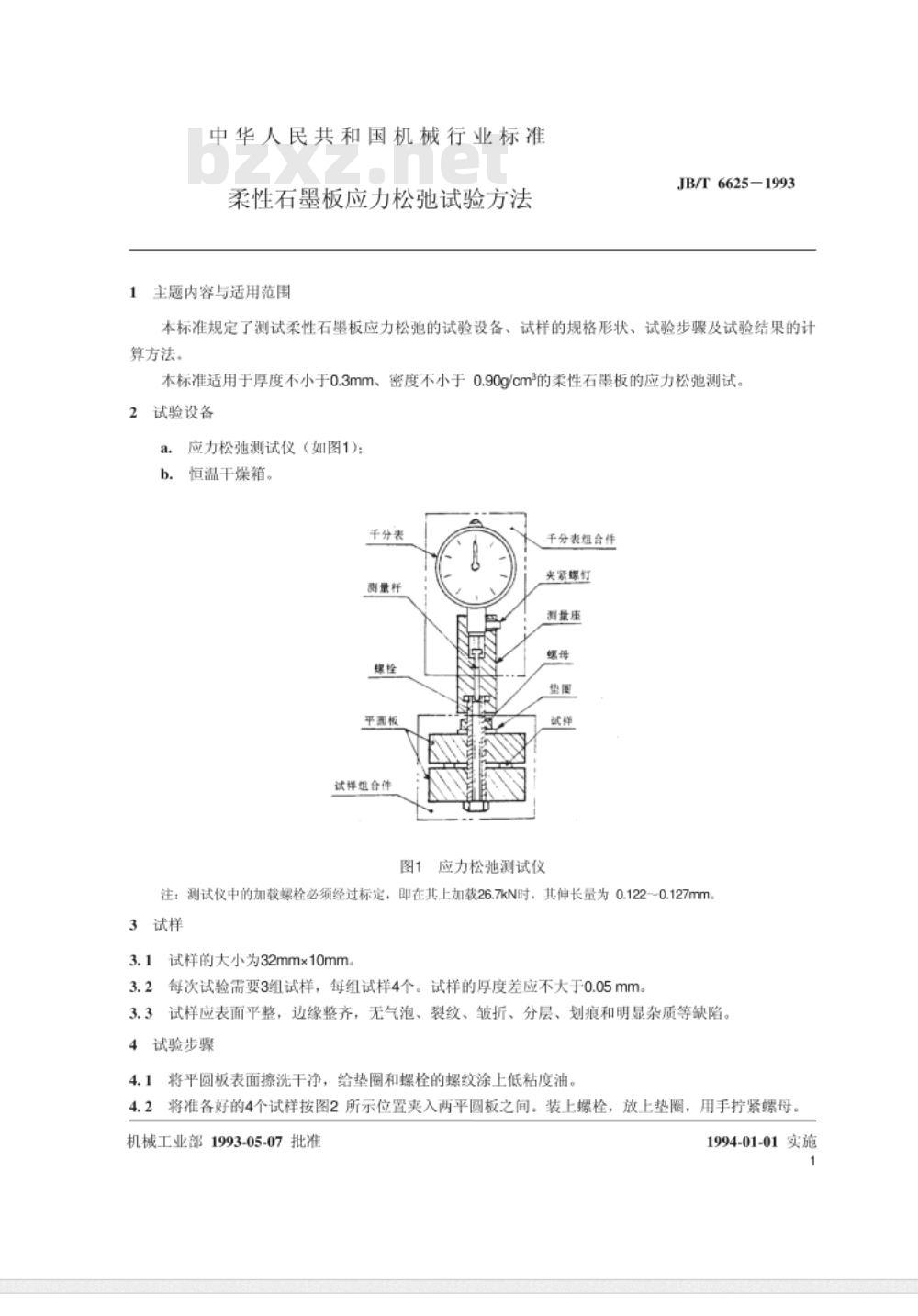

中华人民共和国机械行业标准
柔性石墨板应力松弛试验方法
1主题内容与适用范围
JB/T 6625-1993
本标准规定了测试柔性石辈板应力松弛的试验设备、试样的规格形状、试验步骤及试验结果的计算方法。
本标准适用于厚度不小于0.3mm、密度不小于0.90g/cm的柔性石墨板的应力松弛测试。试验设备
应力松弛测试仪（如图1)：
恒温干燥箱。
平分表
副量轩
平西板
试样组合件
千分表短合件
夹紫螺钉
测量座
图1应力松弛测试仪
注：测试仪中的加载螺栓必须经过标定，即在其上加载26.7kN时，其伸长量为0.122~0.127mm。3试样
试样的大小为32mmx10mm。
3.2每次试验需要3组试样，每组试样4个。试样的厚度差应不大于0.05mm。3.3试样应表面平整，边缘整齐，无气泡、裂纹、皱折、分层、划痕和明显杂质等缺陷。4试验步骤
4.1将平圆板表面擦洗干净，给垫圈和螺栓的螺纹涂上低粘度油。4.2将准备好的4个试样按图2所示位置夹入两平圆板之间。装上螺栓，放上垫圈，用手拧紧螺母。机械工业部1993-05-07批准
1994-01-01实施
JB/T 6625-1993

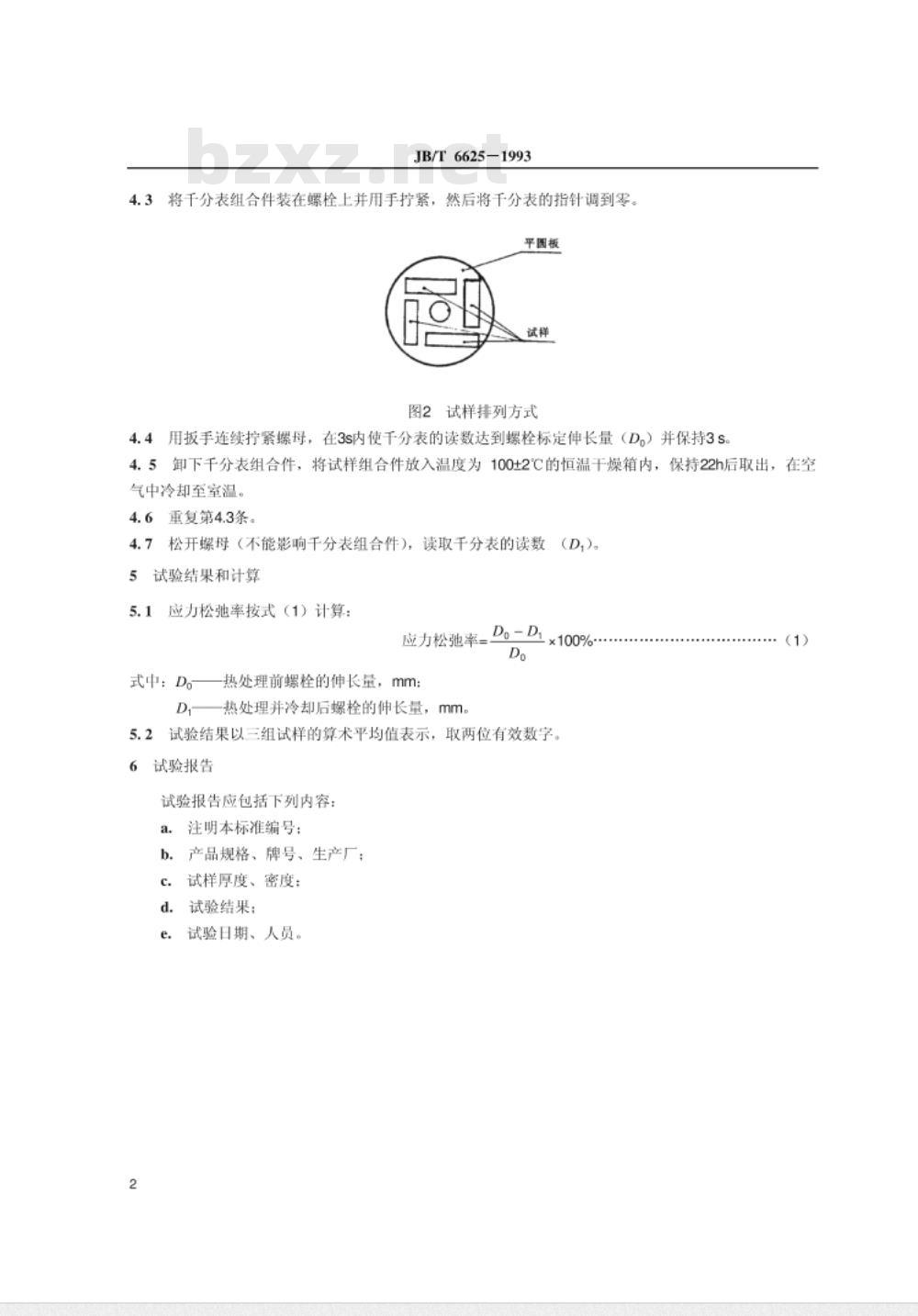

3将千分表组合件装在螺栓上并用手扩紧，然后将千分表的指针调到零4.3
平图板
2试样排列方式
4.4用扳手连续拧紧螺母，在3s内使千分表的读数达到螺栓标定伸长量（D，）并保持3S4.5卸下千分表组合件，将试样组合件放入温度为100+2℃的恒温干燥箱内，保持22h后取出，在空气中冷却至室温。
4.6重复第4.3条。
4.7松开螺母（不能影响千分表组合件），读取千分表的读数(D,)。
5试验结果和计算
应力松弛率按式（1）计算：
应力松驰率=Do=D1×100%
热处理前螺栓的伸长量，mm：
式中：D。
D，热处理并冷却后螺栓的伸长量，mm。试验结果以三组试样的算术平均值表示，取两位有效数字。5.2
试验报告
试验报告应包括下列内容：
注明本标准编号：
b.产品规格、牌号、生产厂；
试样厚度、密度：
试验结果；
试验日期、人员。
A1设备及条件
拉伸试验机：精度0.5级，
b．夹具；
温度：室温。
操作步骤
程)。
JB/T6625-1993

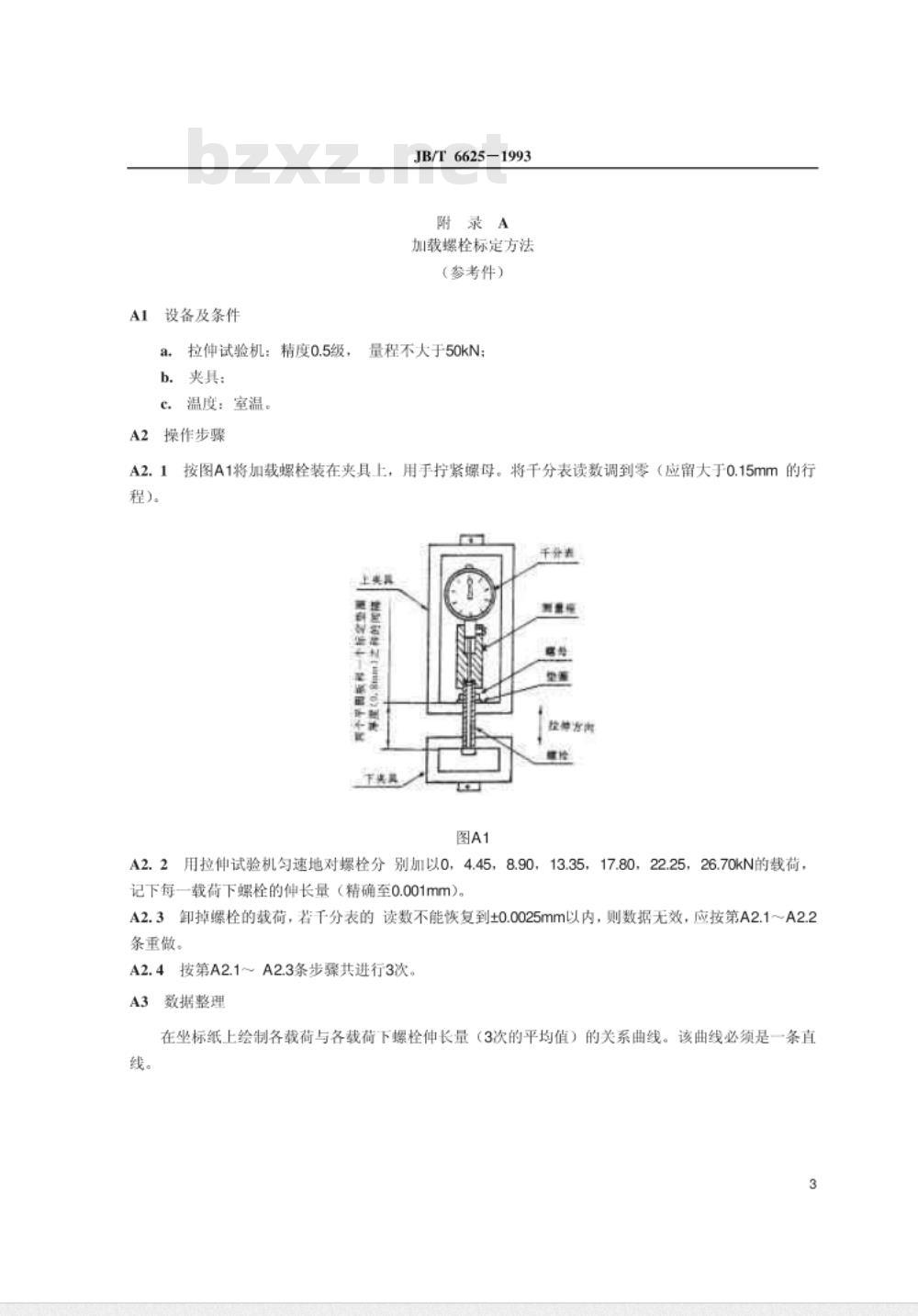

附录A
加载螺栓标定方法
(参考件）
量程不大于50kN；
按图A1将加载螺栓装在夹具上，用手拧紧螺母。将千分表读数调到零（应留大于0.15mm的行千骨素
上美具
验体活间
A2.2用拉伸试验机匀速地对螺栓分别加以0，4.45，8.90，13.35，17.80，22.25，26.70kN的载荷，记下每一载荷下螺栓的伸长量（精确至0.001mm）。卸掉螺栓的载荷，若千分表的读数不能恢复到±0.0025mm以内，则数据无效，应按第A2.1～A2.2A2.3
条重做。
A2.4按第A2.1～A2.3条步骤共进行3次。数据整理
在坐标纸上绘制各载荷与各载荷下螺栓伸长量（3次的平均值）的关系曲线。该曲线必须是一条直线。
热稳定性试验
JB/T6625-1993

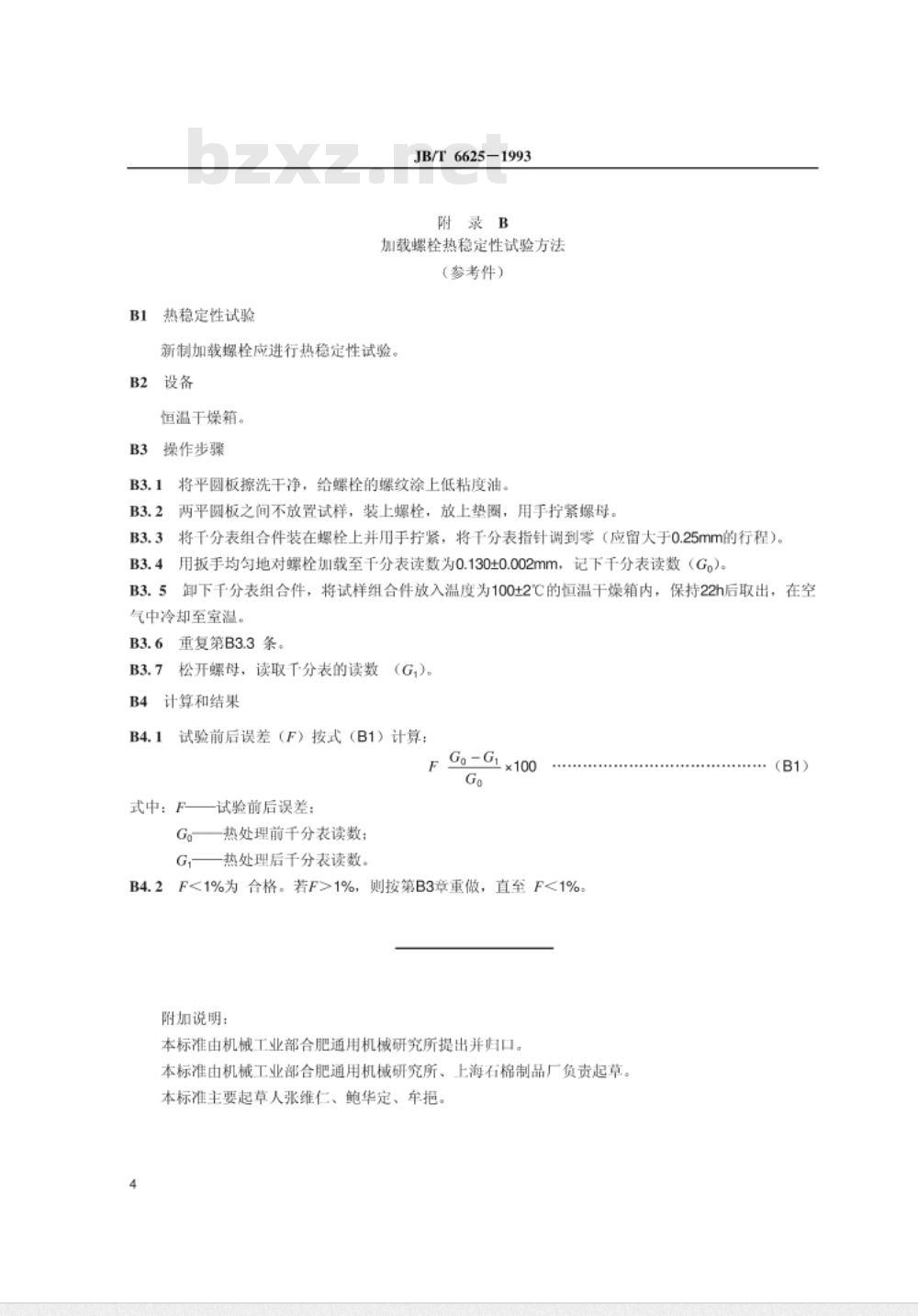

附录B
加载螺栓热稳定性试验方法
（参考件）下载标准就来标准下载网
新制加载螺栓应进行热稳定性试验。B2设备
恒温干燥箱。
操作步骤
1将平圆板擦洗于净，给螺栓的螺纹涂上低粘度油。B3.1
B3.2两平圆板之间不放置试样，装上螺栓，放上垫圈，用手拧紧螺母。B3.3将千分表组合件装在螺栓上并用手紧，将千分表指针调到零（应留大于0.25mm的行程）。B3.4用扳手均匀地对螺栓加载至千分表读数为0.130±0.002mm，记下千分表读数（G，）。B3.5
：卸下千分表组合件，将试样组合件放入温度为1002℃的恒温干燥箱内，保持22h后取出，在空气中冷却至室温。
B3.6重复第B3.3条。
松开螺母，读取千分表的读数
计算和结果
(G)。
试验前后误差（F）按式（B1）计算：式中：F—试验前后误差：
Go—热处理前千分表读数：
G,——热处理后千分表读数。
Go-G1 ×100
F<1%为合格。若F>1%，则按第B3章重做，直至F<1%。附加说明：
本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所、上海石棉制品厂负责起草。本标准主要起草人张维仁、鲍华定、牟把。4
中华人民共和国
机械行业标准
柔性石墨板应力松弛试验方法
JB/T 66251993
机械科学研究院出版发行
机械科学研究院印剧
（北京首体南路2号
邮编100044)）
印张1/2
字数8,000
开本880×1230
1993年10月第一版
1993年10月第一次印刷
印数1-500
定价2.00元
