【机械行业标准(JB)】 柔性石墨板 肖氏硬度测试方法

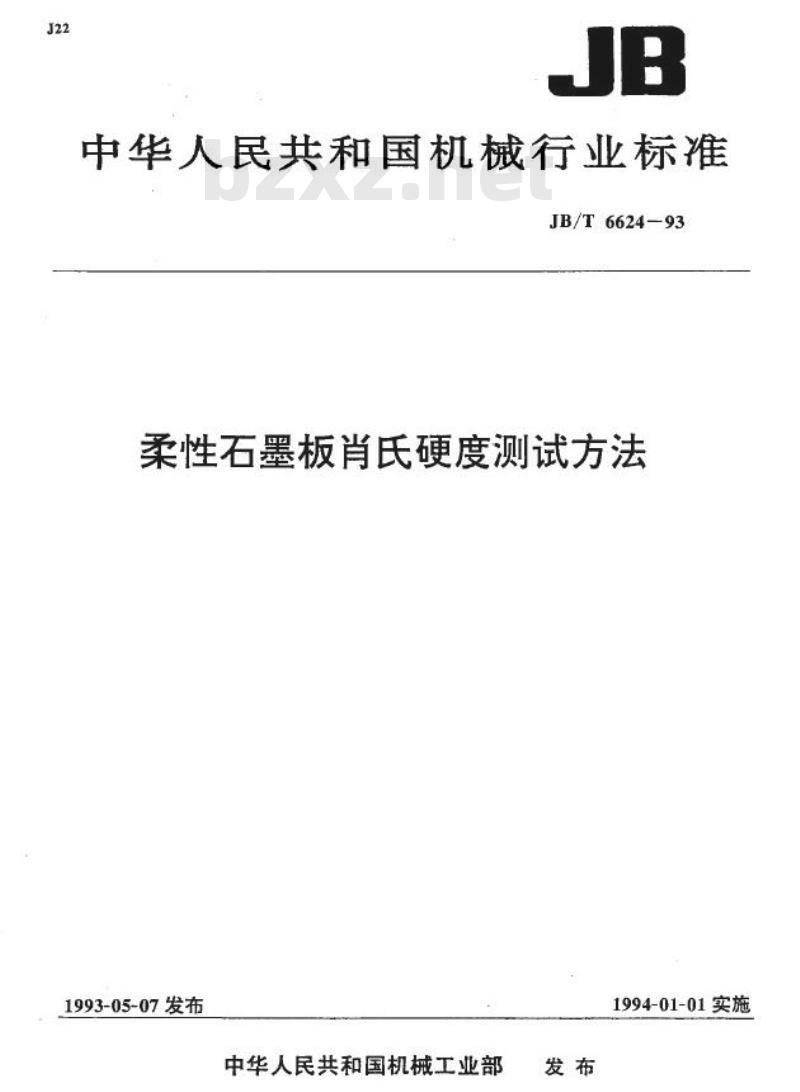

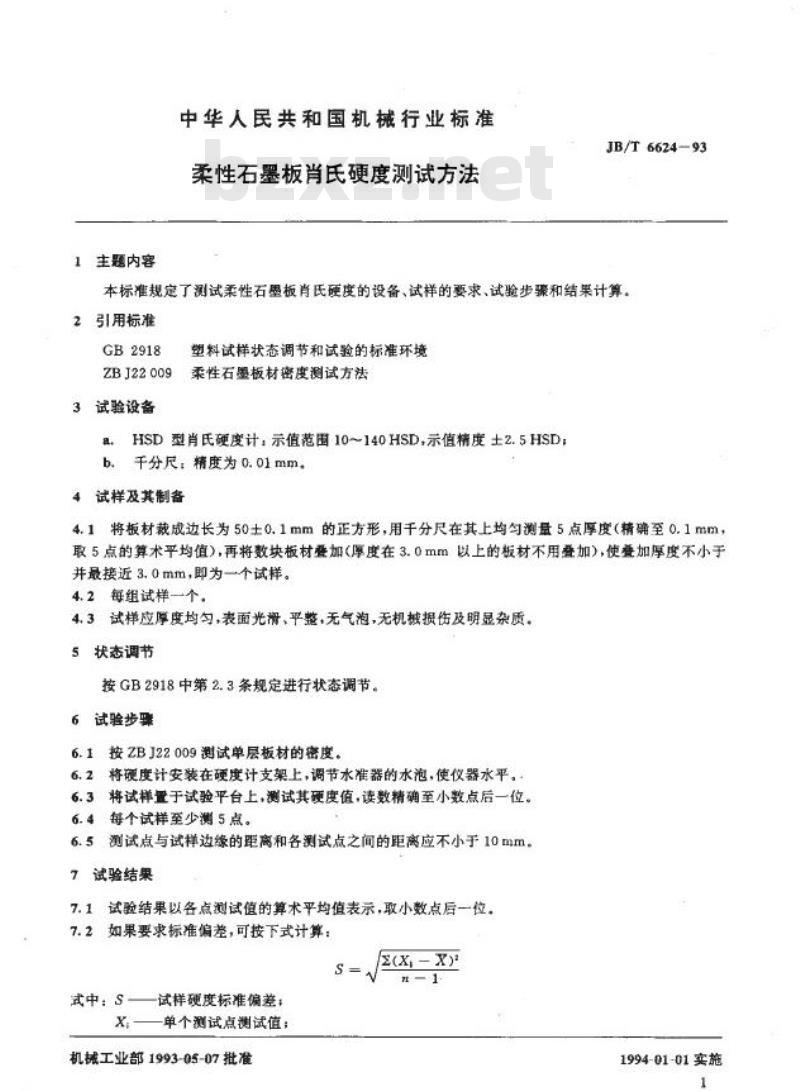

中华人民共和国机械行业标准 JB/T 6624-93 柔性石墨板肖氏硬度测试方法 1993-05-07发布 1994-01-01实施 发布单位：中华人民共和国机械工业部 1 主题内容 本标准规定了测试柔性石墨板肖氏硬度的设备、试样的要求、试验步骤和结果计算。 2 引用标准 GB2918 ZBJ22009 3 试验设备 3.1 塑料试样状态调节和试验的标准环境。 3.2 HSD型肖氏硬度计，示值范围10~140HSD，示值精度±2.5HSD。 3.3 千分尺，精度为0.01mm。 4 试样及其制备 4.1 将板材裁成边长为50±0.1mm的正方形，用千分尺在其上均勾测量5点厚度（精确至0.1mm，取5点的算术平均值），再将数块板材叠加（厚度在3.0mm以上的板材不用叠加），使叠加厚度不小于3.0mm，即为一个试样。 4.2 每组试样一个。 4.3 试样应厚度均匀，表面光滑、平整，无气泡，无机械划痕及明显杂质。 5 状态调节 按GB2918中第2.3条规定进行状态调节。 6 试验步骤 6.1 按ZBJ22009测试单层板材的密度。 6.2 将硬度计安装在硬度计支架上，调节水准器的水泡，使仪器水平。 6.3 将试样置于试验平台上，测试其硬度值，读数精确至小数点后一位。 6.4 每个试样至少测量5点。 6.5 测试点与试样边缘的距离和各测试点之间的距离应不小于10mm。 7 试验结果 7.1 试验结果以各点测试值的算术平均值表示，取小数点后一位。 7.2 如果要求标准偏差，可按下式计算： S = (X_i - X)² / n 其中：S 为试样硬度标准偏差；X_i 为单个测试点的测试值；X 为试样硬度的算术平均值；n 为测试点的个数。 8 试验报告 试验报告应包括以下内容： - 标准编号 - 板材的规格、牌号、生产厂 - 试验机型号 - 试验的环境条件 - 单层板的密度、试样的厚度 - 试验结果 - 试验日期、试验人员 附加说明：本标准由机械工业部合肥通用机械研究所提出并归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准主要起草人：孙化潮、主强。
